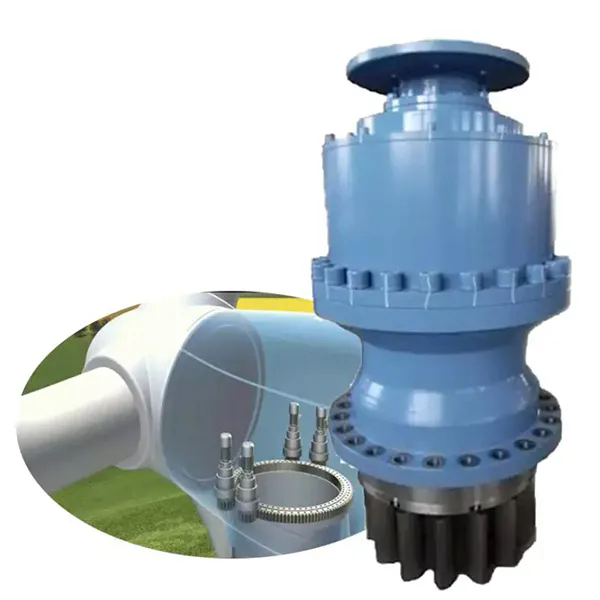

Boîtes de vitesses d'éoliennesConvertir la rotation du rotor à basse vitesse en entrée de générateur à grande vitesse. Un échec peut entraîner des coûts de temps d'arrêt importants. Comprendre ces composants complexes n'est pas seulement une courbe d'apprentissage technique; Il est crucial pour maximiser le retour sur investissement pour les parcs éoliens. En tant qu'OEM de premier plan,RaydafonConçoit chaque sous-composant de boîte de vitesses pour répondre aux normes les plus élevées de durabilité, de précision et d'efficacité. Un moderneboîte d'éoliennesintègre trois étapes de transmission clés dans un seul système. Leurs fonctions respectives et composants clés sont répertoriés ci-dessous.
Fonction:
Gère le couple d'entrée élevé (jusqu'à 6 mn · m) de l'arbre du rotor à des vitesses de 6-20 tr / min.
Composants clés:
Soleil Sun: Transmet le couple à l'engrenage solaire de trois à cinq engrenages planétaires.
Planet Engrens: Tourne autour de l'engrenage solaire monté sur le transporteur de la planète.
Rogue de bague: un engrenage externe fixe avec des dents internes.
Planète Carrier: relie les engrenages planétaires à l'arbre intermédiaire.
Fonction: utilise des engrenages hélicoïdaux pour augmenter la vitesse de 10 à 15 fois. Composants clés:
Pignon d'entrée: entraîné par le transporteur de vitesse planétaire.
Équipement intermédiaire: transmet le mouvement vers le stade à grande vitesse.
Arbre: acier en alliage à haute résistance, conception résistante à la fatigue.
Roulements: Roulements de contact angulaire de précision.
Fonction: augmente la vitesse finale du générateur à 1 500 à 1 800 tr / min.
Composants clés:
Pignon de sortie: se connecte au couplage du générateur.
Système de lubrification: Lubrification des jets et des éclaboussures.
Circuit de refroidissement: échangeur de chaleur d'huile à air.
Boîte d'éoliennesSystèmes de support critiques:
| Composant | Fonction | Standard Raydafon |
| Logement | Intégrité structurelle / alignement des composants | Fonte nodulaire (GGG-70) avec des côtes optimisées en fea |
| Roulements | Minimiser la friction de rotation | Marques de niveau 1 (SKF / Timken) avec durée de vie L10> 175 000 heures |
| Scellés | Exclusion des contaminants | Triple-Labyrinth + Loup Seals (Protection IP55) |
| Circuit de refroidissement | Maintenir la stabilité de la viscosité de l'huile | Vannes thermostatiques intégrées (plage de fonctionnement de 40–80 ° C) |
| Accouplements | Indemniser le désalignement | Type de diaphragme flexible (tolérance angulaire 0,5 °) |
