Factory Direct PTO Shaft for Tractors and Agricultural Implements

Arbre de prise de force Raydafon — Ce que nous faisons et comment nous le construisons

Notre usine et notre expérience

  • Nous nous concentrons sur la R&D et la fabrication d’arbres de prise de force et possédons une vaste expérience dans les systèmes de transmission agricole.
  • Notre propre usine se trouve dans le cluster industriel chinois des équipements agricoles.
  • Nous contrôlons l’ensemble du processus : approvisionnement en matériaux, forgeage, usinage, assemblage et tests.
  • Nous fournissons une gamme complète d'arbres de prise de force pour tondeuses, motoculteurs, épandeurs d'engrais, concasseurs, etc.
  • Nos produits sont destinés à l'Europe, à l'Amérique, au Moyen-Orient, à l'Amérique du Sud et à d'autres marchés agricoles développés.

Objectif de conception : sécurité, polyvalence, durabilité

  • Chaque arbre de transmission utilise un tuyau en acier au carbone à haute résistance et des fourches en acier forgé.
  • Haute résistance et couple élevé – stable sous de lourdes charges et en fonctionnement à haute fréquence.
  • Nous proposons plusieurs interfaces standards internationales : type italien CE, type allemand WAL, norme américaine ASAE, etc.
  • Cela rend nos arbres compatibles avec différentes marques de machines agricoles.

Caractéristiques de sécurité que nous intégrons

  • Le couvercle de sécurité et l'embrayage à limitation de couple sont livrés en standard – empêchent les dommages causés par la surcharge et les blessures corporelles dues au blocage.
  • Certains modèles haut de gamme prennent en charge un branchement et un retrait rapides – un remplacement et une réparation faciles en extérieur.
  • La position du trou de lubrification est bien conçue avec une structure d'étanchéité — prolonge les cycles de lubrification et réduit la maintenance quotidienne.
  • Chaque ensemble est soumis à des tests d'équilibrage dynamique et de résistance aux chocs avant de quitter l'usine – aucune vibration anormale à grande vitesse.

Personnalisation et approvisionnement

  • Nous servons les constructeurs OEM de machines agricoles et les réseaux de vente au détail – nous connaissons les différences entre les secteurs.
  • Nous prenons en charge la personnalisation des échantillons et la production par lots non standard.
  • Cycles de livraison flexibles ; notre équipe technique aide à la sélection et à la correspondance des interfaces.
  • Les modèles standards sont toujours en stock et peuvent être expédiés le jour même.

Où nos arbres de prise de force sont utilisés

  • Machines agricoles moyennes et grandes
  • Matériel de jardin
  • Machines pour l'alimentation du bétail

Si vous avez une application spécifique,Contactez-nouspour les dessins, les manuels de spécifications ou le support de tests d’échantillons. Nous adapterons une solution de transmission pour vous.

Raydafon PTO Shaft

Comment retirer l'arbre de prise de force de la boîte de vitesses

Le retrait d'un arbre d'entraînement de prise de force n'est pas compliqué, mais une mauvaise manipulation peut endommager les composants d'interface ou créer des risques pour la sécurité. Voici comment nous vous recommandons de procéder.

Avant de commencer

  • Éteignez d'abord la source d'alimentation.
  • Assurez-vous que l'équipement est complètement éteint avant de commencer.

Vérifiez le type de connexion

  • La plupart des arbres de prise de force Raydafon utilisent une structure de verrouillage de sécurité.
  • Recherchez un anneau de retenue de type poussoir ou un loquet près de l'extrémité de la boîte de vitesses.
  • Certains modèles utilisent des vis – vous aurez besoin d'une clé hexagonale ou Torx.

Étapes de suppression

  • Saisissez le couvercle de protection près de la boîte de vitesses et retirez-le avec précaution pour exposer la connexion.
  • Pour le type de bague de retenue de bouton : appuyez sur la bague d'une main et retirez doucement l'arbre de l'autre.
  • Pour le type à vis : dévissez la vis de fixation, puis tirez doucement.

Ce qu'il faut surveiller

  • Ne tirez pas violemment et ne secouez pas trop : cela pourrait endommager la cannelure de l'engrenage ou le joint d'huile du roulement.
  • Si l'interface est rouillée et coincée, vaporisez un lubrifiant antirouille, attendez quelques minutes, puis essayez lentement.
  • Si cela persiste, utilisez un marteau en caoutchouc pour tapoter doucement deux fois le bord de la coque pour l'aider à se desserrer.

Après le retrait

  • Vérifiez l'interface cannelée pour détecter les bavures, l'usure ou la déformation.
  • Si vous rencontrez un problème, ne l’installez pas trop fort – remplacez d’abord l’accessoire.
  • Les arbres de prise de force et les boîtes de vitesses Raydafon ont des interfaces standard : alignez la direction et ils reviennent sans force brute.

Si vous heurtez une structure incertaine ou un embouteillage,contacter le support technique Raydafon. Nous pouvons fournir des dessins structurels ou des conseils vidéo basés sur votre modèle, afin que vous ne retardiez pas les calendriers agricoles.

PTO shaft removal

Comment mesurer l'arbre de prise de force

Avant de remplacer ou de personnaliser un arbre d'entraînement de prise de force, une mesure précise est essentielle. Une mauvaise taille affecte l'installation et peut entraîner un mauvais fonctionnement ou des dommages à l'équipement. Nous vous recommandons de retirer l'arbre de l'équipement avant de mesurer.

1. Longueur totale

  • Mesurez d'un bout à l'autre à l'état rétracté.
  • Cela signifie du bord extérieur d’une fourchette au bord extérieur de l’autre fourchette.
  • Ne mesurez pas uniquement la longueur de la gaine – cela est inexact.

2. Taille de la cannelure (connecteur d'extrémité de sortie)

  • Spécifications courantes des cannelures : 1-3/8" 6 dents, 1-3/8" 21 dents, 1-3/4" 20 dents, etc.
  • Utilisez un pied à coulisse pour mesurer le diamètre extérieur de la cannelure.
  • Comptez le nombre de dents cannelées.
  • Les connecteurs Raydafon prennent en charge plusieurs normes internationales pour une connexion facile avec différentes marques.

3. Type et structure du diamètre du tuyau

  • La partie médiane est généralement un tube hexagonal, un tube en étoile ou un tube carré.
  • Cela détermine la capacité de couple et la portée télescopique.
  • Utilisez un pied à coulisse pour mesurer la distance entre les côtés opposés (côtés parallèles pour les tubes hexagonaux, espacement des dents pour les tubes en étoile).
  • Enregistrez la course télescopique totale.

4. Structure de protection de sécurité

  • Confirmez si la pochette est complète.
  • Vérifiez les bagues antidérapantes aux deux extrémités de l’arbre.
  • Cela permet de déterminer si l'arbre de transmission peut continuer à être utilisé.

Si vous ne savez pas comment mesurer ou si vous vous inquiétez d'une erreur de mesure, prenez une photo et envoyez vos données à l'équipe technique Raydafon. Nous fournissons une confirmation du dessin dimensionnel, des recommandations de correspondance rapide ou un traitement personnalisé. Vous choisissez le bonArbre de prise de forceet utilisez-le immédiatement après l'installation sans modification.Contactez-nouspour un formulaire de confirmation de dimension gratuit ou une vidéo d’instructions.

PTO shaft measurement

À propos de Raydafon

Raydafon est un fabricant axé sur la technologie de transmission et hydraulique. Nous sommes depuis longtemps au service des équipements agricoles, de l’automatisation industrielle et des nouveaux domaines énergétiques.

  • Situé dans la ceinture industrielle centrale des pièces de transmission en Chine.
  • Système de chaîne d’approvisionnement complet et capacités de traitement indépendantes.
  • Système d'usine intégré : R&D, moulage, finition, assemblage et tests.
  • Nous nous en tenons à la qualité comme fondement, à la livraison comme critère et au service comme support.
  • Nous fournissons des solutions de transmission de puissance stables et fiables aux clients mondiaux.

Notre gamme de produits

  • Réducteurs à vis sans fin à haut rendement
  • Réducteurs planétaires compacts et à rapport élevé
  • Vérins hydrauliques pour machines agricoles et équipements techniques
  • Pièces standard et personnalisation non standard : nous réagissons rapidement et proposons des solutions flexibles.

Applications et marchés

  • Machines de semis et de fertilisation
  • Équipement de mélange
  • Systèmes de suivi photovoltaïque
  • Plateformes élévatrices
  • Exporté vers l'Asie du Sud-Est, l'Amérique du Sud, l'Europe de l'Est, le Moyen-Orient et plus encore.

Chaque lot passe plusieurs cycles d'inspection en usine : tests de couple, tests d'étanchéité, inspection des tolérances d'assemblage. Chaque produit est conçu pour « fonctionner de manière stable et être livré à temps ».

Si vous recherchez une usine et un fournisseur chinois fiable de boîtes de vitesses et de pièces hydrauliques, Raydafon est un partenaire à ne pas manquer. Nous invitons les clients du monde entier à discuter de la coopération avec des dessins et des échantillons. Nous aidons nos clients à construire des systèmes mécaniques efficaces et durables avec des prix compétitifs, une technologie professionnelle et une livraison stable et continue.

Raydafon factory

View as

Arbre de prise de force pour presses à balles rondes Krone

Arbre de prise de force pour presses à balles rondes Krone

Arbre de prise de force pour presse à balles rondes Krone couvrant les KR100/125/155/130/160, 1500/1800, 1500V/1250 MC et 1250/1550. Les options de taille 4 standard et de taille 4 CV utilisent un arbre 1210 avec une cannelure de 1,375-6. La taille 6 CV est disponible pour les versions 1 500/1 800 et certaines versions 1 250/1 500 ; le 1500V/1250 MC utilise 2380 ou 2480 CV avec 1,375-6. Les options d'embrayage incluent FT34 à 1 000 N·m, FT32 à 1 000 N·m, FT42 à 1 450 N·m, découpe K64/2 à 1 050 ou 1 500 N·m et FF1 à 1 000 N·m. Les références de base CV sont 71R4121UCW07000 pour CAT3/540 et 71R6121UCW07000 pour CAT4/540, tous deux 1.375-6. Le MOQ, la personnalisation et le délai de livraison sont indiqués par commande après confirmation du modèle de presse et de la configuration de l'arbre existant.
Arbre de prise de force pour presses à balles rondes Case IH

Arbre de prise de force pour presses à balles rondes Case IH

Arbre de prise de force pour presses à balles rondes Case IH — couvre les variantes RB444, RB454, RB455A, RB464, RB554 et RB564, ainsi que les variantes RB454 Ensilage et RB454 Rotor Cutter. Transmissions à vitesse constante CAT4 et CAT5 avec embrayage à friction ; entrer la cannelure 1.375-6 ou 1.375-21 selon le tracteur ; puissance requise 40 à 100 ch (30 à 75 kW). Références de couple d'embrayage de 1 000 N·m (CAT3/S4) à 1 800 N·m (CAT4/S6). Envoyez votre modèle de presse à balles et la cannelure de prise de force du tracteur : nous confirmons la catégorie de transmission, le couple d'embrayage et la longueur de l'arbre, et vous renvoyons un devis d'usine dans les 24 heures.

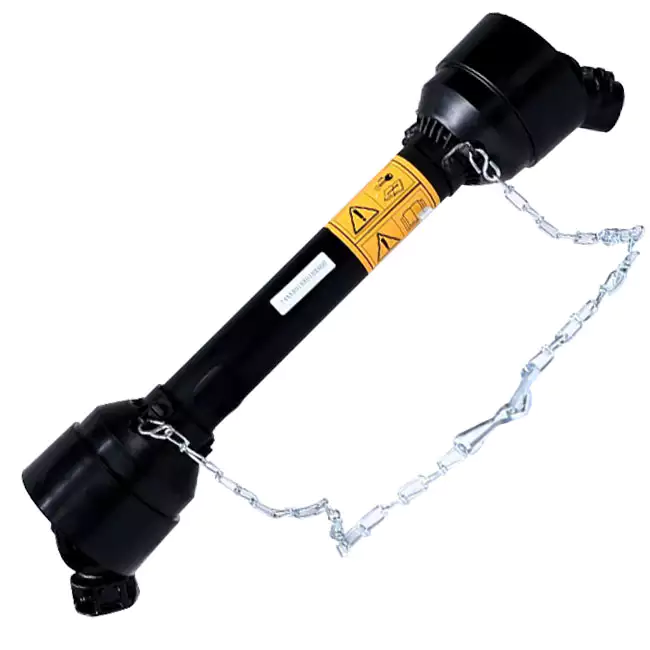

Arbre de prise de force pour les nouveaux modèles Balers Square Holland 900

Arbre de prise de force pour les nouveaux modèles Balers Square Holland 900

Cet arbre de prise de force pour les modèles New Holland Square 900 soigneusement construits par Raydafon est conçu pour les balles carrées de la série Holland 900 New Holland. Il adopte la structure de tube de citron solide et est équipé d'une interface SPLINE Z6 standard 1-3 / 8 "aux deux extrémités pour assurer une transmission d'énergie fluide et efficace et un ajustement parfait pour votre équipement. En tant que fabricant professionnel et fournisseur de confiance de Chine, nous fournissons directement de l'usine pour vous fournir des produits de prix exceptionnels et compétitifs pour garantir des opérations à balançage lisse.
Arbre de prise de force pour les balers carrés BigBaller de New Holland 330 340

Arbre de prise de force pour les balers carrés BigBaller de New Holland 330 340

En tant que fabricant et fournisseur bien connu en Chine, Raydafon a soigneusement construit cet arbre de prise de force pour les Balers de New Holland Bigballer Square 330 340 dans sa propre usine! Il utilise un arbre en acier en alliage 40CR à haute résistance, avec un joint universel transversal à double vente, une charge de couple de 3500 nm, et est compatible avec une interface de vitesse de 540/1000 tr / min. Le produit correspond avec précision à l'interface d'alimentation de la nouvelle balle hollandaise 330/340, et l'installation est pratique et stable. En tant qu'usine source, Raydafon vous fournit des solutions de transmission fiables à un prix abordable, ce qui rend les opérations de mise à l'échelle plus efficaces!
Arbre de prise de force pour disques New Holland

Arbre de prise de force pour disques New Holland

En tant que fabricant professionnel profondément impliqué dans le domaine de la transmission agricole en Chine, Raydafon a personnalisé l'arbre de prise de force pour les disques de tondeuse à disques New Holland. Il utilise un arbre en acier allié à haute résistance avec des roulements à rouleaux coniques à double rangée, qui peuvent supporter un couple de 3 200 Nm et s'adapter à l'interface de puissance de la gamme complète de faucheuses à disques New Holland. La surface de ce produit est traitée avec trois couches de pulvérisation nano-céramique et la résistance à la corrosion est 60 % supérieure à celle des processus traditionnels. Parce qu'il est directement fourni par l'usine, le prix de Raydafon est 25 % inférieur à celui des marques européennes, et il peut également fournir des services de personnalisation non standard, ce qui en fait un choix rentable pour les ranchs souhaitant mettre à niveau leur équipement de tonte.

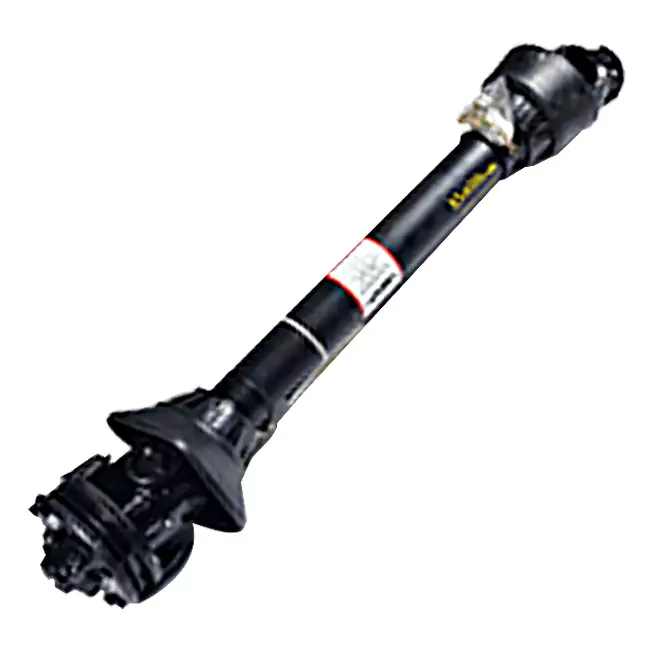

Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340

Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340

Arbre de prise de force d'embrayage à friction de remplacement en gros pour tondeuse à disque 1340 / Hesston 1340 et 1345. L'ensemble double CV 55N remplace un joint homocinétique à 80 degrés côté tracteur et un joint homocinétique à 50 degrés côté disque. La connexion du tracteur est généralement de 1,375-21 ; la connexion de l'outil est une pince ronde de 1,50" ; la construction utilise des extrémités à 6 cannelures de 1-3/8". L'embrayage à friction à double disque est réglé sur un couple de glissement de 2 800 N·m et se réenclenche après une surcharge. Les numéros de pièces 14656849, 82-14656849 et 83-14656849 sont répertoriés pour l'assemblage complet, la moitié de l'outil et la moitié du tracteur. La compatibilité inclut Hesston 1340/1345, certains CaseIH 8312, Massey Ferguson PTD 12 et New Idea 5512. Le MOQ, la personnalisation et le délai de livraison sont indiqués par commande après confirmation du numéro de pièce et de la taille de la connexion.
En tant que fabricant et fournisseur fiable Arbre de prise de force en Chine, nos produits ont réussi la certification CE. Si vous souhaitez acheter des produits de qualité, veuillez nous contacter.
