Roue à vis sans fin en laiton

Raydafon est un fabricant et fournisseur OEM basé en Chine de roues à vis sans fin en laiton pour entraînements à vis sans fin dans les machines d'ingénierie, les équipements métallurgiques, les dispositifs médicaux, la construction navale et l'entreposage automatisé. La production standard utilise du bronze à l'étain ZCuSn10Pb1, une dureté HB≥80, une résistance à l'usure environ 30 % supérieure à celle du laiton ordinaire. L'engrenage est traité en cinq étapes de précision : coulée, tournage grossier, tournage fin, taillage et meulage, atteignant une rugosité de surface des dents Ra≤1,6 μm et une erreur de maillage inférieure à 0,05 mm avec la vis sans fin correspondante. L'efficacité de la transmission est environ 15 % supérieure à la norme nationale et les performances d'autolubrification réduisent la dépendance à l'huile. Un test de fonctionnement continu de 5 000 heures montre un taux d'usure inférieur à 0,01 mm toutes les 100 heures. Échantillon standard : module 0,5, 20 dents, diamètre des dents 11,2 mm, hauteur 12 mm, diamètre extérieur 11 mm, alésage 4 mm, poids 16 g. Le module personnalisé, le nombre de dents, le diamètre extérieur de 50 mm à 300 mm et la qualité du matériau sont pris en charge. La livraison est d'environ 15 jours pour les commandes standards. Envoyez le dessin, la qualité du matériau, la quantité et le port de destination pour un devis rapide.
Chine Fabricant de roue à vis sans fin en laiton OEM

Fabricant de roues à vis sans fin en laiton pour les entraînements à engrenages à vis sans fin dans les équipements d'ingénierie, médicaux et de construction navale

Raydafon est un fabricant et fournisseur direct d'usine de roues à vis sans fin en laiton basé en Chine. Cette roue à vis sans fin en laiton utilise du bronze à l'étain ZCuSn10Pb1 avec une dureté HB≥80 et une résistance à l'usure environ 30 % supérieure à celle du laiton ordinaire. Il est traité en cinq étapes de précision : coulée, tournage grossier, tournage fin, taillage et meulage, atteignant une rugosité de surface de la dent Ra≤1,6 μm et une erreur de maillage inférieure à 0,05 mm avec la vis sans fin correspondante. L'efficacité de la transmission est environ 15 % supérieure à la norme nationale, et un test de fonctionnement continu de 5 000 heures montre un taux d'usure inférieur à 0,01 mm toutes les 100 heures. Les applications incluent l'orientation d'excavatrice, le levage de chariot élévateur, la transmission à rouleaux de laminoir, les cadres rotatifs de scanner CT, le réglage de fauteuil dentaire, le relevage de grue de pont et les gerbeurs d'entrepôt automatisés. Le module personnalisé, le nombre de dents et le diamètre extérieur de 50 mm à 300 mm sont pris en charge. Envoyez le dessin, la qualité du matériau, la quantité et le port de destination pour demander un devis.

HB≥80Dureté
Ra≤1,6 μmSurface de la dent
<0,05mmErreur de maillage
+15%Efficacité par rapport à la norme nationale
15 joursLivraison standard

Avantages des matériaux, de la précision et de l'autolubrification

Raydafon produit cette roue à vis sans fin en laiton en utilisant du bronze à l'étain ZCuSn10Pb1. Comparé au laiton ordinaire, cet alliage offre une dureté plus élevée, une meilleure résistance à l'usure et des performances plus stables sous charge continue. Le processus de production en cinq étapes contrôle à la fois la géométrie des dents et la finition de la surface, ce qui est important pour un engrenage fluide avec l'arbre de la vis sans fin.

Étape 1 — Casting

Le bronze à l'étain ZCuSn10Pb1 est coulé dans des ébauches avec une structure de grain contrôlée pour une dureté stable.

Étape 2 — Tournage grossier et fin

Le diamètre extérieur, l'alésage, les marches et les faces sont tournés selon la tolérance avant la taille des engrenages.

Étape 3 - Hobbing

Le profil de la dent hélicoïdale est découpé pour correspondre à l'arbre de la vis sans fin, le numéro de dent et le module étant contrôlés par dessin.

Étape 4 — Broyage

La surface de la dent est rectifiée à Ra≤1,6 μm et l'erreur de maillage avec la vis sans fin est maintenue en dessous de 0,05 mm.

Étape 5 — Inspection et emballage

La dureté, la dimension et le maillage sont vérifiés. De l'huile antirouille et un emballage protecteur sont appliqués avant l'emballage.

Pour les acheteurs qui s'approvisionnent en pièces d'engrenages et de transmission connexes, consultez le document complet.Équipement de précisioncatégorie, laEngrenage à vis sans fin et arbre à vis sans finpage, et leEngrenage à vis sans fin duplexpage.

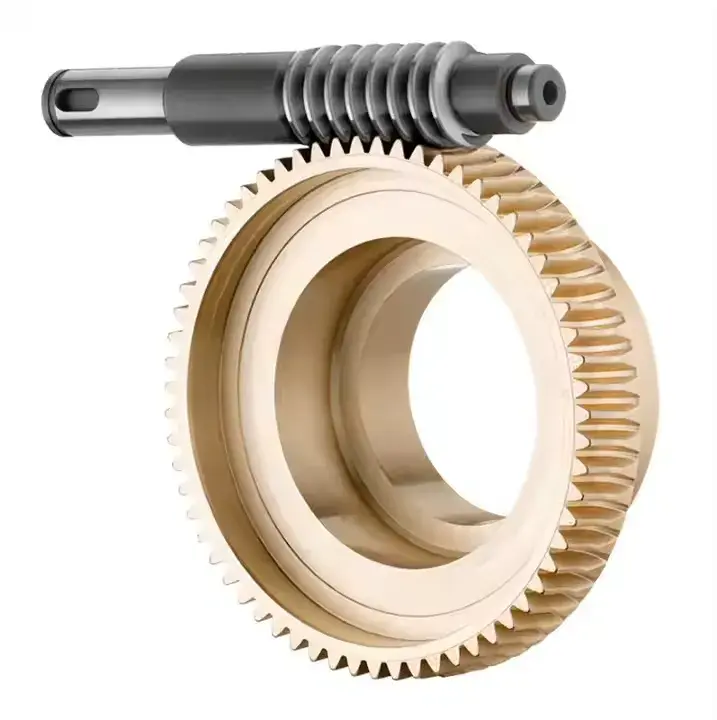

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Roue à vis sans fin en laiton produite à partir de bronze d'étain ZCuSn10Pb1

Spécifications et dimensions standards

Les tableaux ci-dessous répertorient les spécifications de l'échantillon standard, la taille de la roue à vis sans fin et la taille de l'arbre d'engrenage à vis sans fin correspondante. Le module personnalisé, le nombre de dents, le diamètre extérieur de 50 mm à 300 mm, l'alésage et la qualité du matériau sont pris en charge pour les projets OEM.

Spécifications standards

Article Valeur
Matériel Laiton (bronze étain ZCuSn10Pb1)
Couleur Jaune
Module 0.5
Poids 16g

Taille de la roue à vis sans fin

Article Valeur
Dents 20
Diamètre des dents 11,2 millimètres
Hauteur 12 mm / 0,47 pouce
Diamètre extérieur 11 mm / 0,43 pouce
Diamètre du trou 4 mm / 0,16 pouce
Taille du pas 9 × 7 mm / 0,35 × 0,27 pouce (Dia × H)
Taille globale 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 pouces (H × OD × ID)

Taille de l'arbre de l'engrenage à vis sans fin

Article Valeur
Hauteur 20 mm / 0,79 pouce
Diamètre extérieur 9,8 mm / 0,39 pouce
Diamètre intérieur 3,17 mm / 0,12 pouce
Taille 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 pouce (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Référence dimensionnelle pour roue à vis sans fin standard en laiton

Applications dans les machines d'ingénierie, les équipements médicaux et la construction navale

Machines d'ingénierie

Les mécanismes d'orientation de la pelle en dépendent pour gérer un couple de charge élevé et permettre au plateau tournant de démarrer et de s'arrêter en douceur dans des conditions boueuses. Les systèmes de levage par chariot élévateur l’utilisent pour un levage précis de charges de 3 tonnes sans secousses.

Équipement métallurgique

La transmission à rouleaux du laminoir maintient un fonctionnement stable à 250°C, supportant une épaisseur de plaque d'acier uniforme. Les dispositifs inclinables de bec en acier utilisent ses propriétés autolubrifiantes pour éviter la contamination par l'huile de l'acier en fusion.

Matériel médical

Les cadres rotatifs du scanner CT fonctionnent en dessous de 45 dB avec cette roue à vis sans fin en laiton, qui prend en charge une imagerie claire. Les réglages du fauteuil de traitement dentaire permettent d'obtenir un levage et un abaissement de précision de 0,5 mm.

Construction navale

Les mécanismes de relevage des grues de pont résistent à la corrosion par brouillard salin et ne glissent toujours pas après 500 heures d’essais au brouillard salin. Les systèmes de direction des navires maintiennent un contrôle précis de la direction dans le vent et les vagues.

Entreposage automatisé

Les systèmes de levage d'empileur effectuent 20 actions par minute avec une erreur de positionnement ne dépassant pas 1 mm. Les dispositifs de direction des lignes de tri gèrent les changements de direction à grande vitesse sans bourrages de colis.

Textile et emballage

Les équipements textiles et d’emballage bénéficient d’une transmission de puissance stable, d’une autolubrification et d’une consommation d’énergie réduite pendant les longues périodes de travail continues.

Pour les composants de transmission associés, consultez leEngrenage à viscatégorie et laEngrenage coniquepage.

Preuves de qualité, tests et assistance à l'exportation

Enregistrements de matériaux et de dureté

La qualité du bronze à l'étain ZCuSn10Pb1, la dureté HB≥80 et les enregistrements de traitement thermique ou de coulée peuvent être fournis avec les expéditions en vrac.

Profil de dent et contrôle dimensionnel

Le module, le nombre de dents, le diamètre des dents, le diamètre extérieur, les dimensions de l'alésage et des marches sont inspectés par rapport au dessin ou à l'échantillon commandé.

Vérification du maillage et du bruit

Chaque lot est vérifié pour une erreur de maillage inférieure à 0,05 mm avec la vis sans fin correspondante, une rotation douce et un faible bruit de fonctionnement.

Emballage d'exportation

Les engrenages sont emballés avec de l’huile antirouille et un emballage protecteur. Les commandes groupées peuvent être palettisées et cerclées pour le fret maritime, le fret aérien ou la livraison express.

Processus de commande OEM personnalisé

Étape 01 Envoyer les détails de la candidature

Indiquez le module, le nombre de dents, le diamètre extérieur, l'alésage, la taille du pas, la qualité du matériau, la quantité et le port de destination.

Étape 02 Revue de dessins ou d’échantillons

Raydafon examine le dessin OEM ou l'échantillon physique et confirme les spécifications et la sélection des matériaux.

Étape 03 Échantillon et approbation

Pour les projets personnalisés, Raydafon produit un échantillon pour confirmation de l'acheteur avant la production en vrac.

Étape 04 Production et devis

Après approbation, Raydafon fournit un devis FOB Ningbo, un calendrier de production et des détails d'emballage.

Foire aux questions

Qu'est-ce qu'une roue à vis sans fin en laiton ?

Une roue à vis sans fin en laiton est la partie roue d'un entraînement à vis sans fin, engrenant avec un arbre à vis sans fin pour transmettre le mouvement et le couple à un angle d'arbre de 90°. Les alliages de laiton et de bronze sont utilisés car ils offrent un faible frottement, une bonne résistance à l'usure et des propriétés autolubrifiantes lorsqu'ils sont associés à une vis sans fin en acier trempé.

Quel matériel Raydafon utilise-t-il ?

La production standard de Raydafon utilise du bronze à l'étain ZCuSn10Pb1 avec une dureté HB≥80 et une résistance à l'usure environ 30 % supérieure à celle du laiton ordinaire. D'autres qualités de bronze ou de laiton peuvent être utilisées sur demande en fonction de la charge, de la vitesse et de l'environnement.

Quelle précision et quelle efficacité peut-on atteindre ?

L'engrenage est traité en cinq étapes de précision : coulée, tournage grossier, tournage fin, taillage et meulage, atteignant une rugosité de surface des dents Ra≤1,6 μm et une erreur de maillage inférieure à 0,05 mm avec la vis sans fin correspondante. L'efficacité de la transmission est environ 15 % supérieure à la norme nationale, et un test de fonctionnement continu de 5 000 heures montre un taux d'usure inférieur à 0,01 mm toutes les 100 heures.

Quelle est la taille standard de l’échantillon ?

Échantillon standard : module 0,5, 20 dents, diamètre des dents 11,2 mm, hauteur 12 mm, diamètre extérieur 11 mm, alésage 4 mm, poids 16 g. Arbre d'engrenage à vis sans fin assorti : hauteur 20 mm, diamètre extérieur 9,8 mm, diamètre intérieur 3,17 mm. Le module personnalisé, le nombre de dents, le diamètre extérieur de 50 à 300 mm et l'alésage sont pris en charge.

Quelles sont les principales applications ?

Les applications incluent les mécanismes de pivotement d'excavatrice, les systèmes de levage de chariot élévateur, la transmission à rouleaux de laminoir, les dispositifs d'inclinaison de bec en acier, les cadres rotatifs de scanner CT, le réglage de fauteuil dentaire, le relevage de grue de pont, les systèmes de direction de navire, les gerbeurs d'entrepôt automatisés et les dispositifs de direction de ligne de tri.

Quelles informations sont nécessaires pour un devis ?

Envoyez les détails du dessin ou de l'échantillon, le module, le numéro de dents, le diamètre extérieur, l'alésage, la qualité du matériau, la quantité et le port de destination. Raydafon répondra avec un devis FOB Ningbo et un délai de livraison.

Quel est le délai de livraison ?

Les commandes standard sont expédiées environ 15 jours après la confirmation de la commande. Les commandes personnalisées ou groupées dépendent de la complexité et de la quantité du dessin. Raydafon fournit un planning mis à jour après approbation des dessins.

Prêt à vous procurer des roues à vis sans fin en laiton personnalisées ?

Envoyez les détails de votre dessin ou de votre échantillon, le module, le numéro de dents, le diamètre extérieur, l'alésage, la qualité du matériau, la quantité commandée et le port de destination. Raydafon confirmera les spécifications, produira un échantillon si nécessaire, puis fournira un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.
