Boîte de vitesses planétaires

Raydafon, L'alimentation directe de l'usine de haute qualité de la Chine, en tant que fabricant et fournisseur fiable, nous fournissons des réducteurs planétaires avec des performances stables, une structure compacte et un prix raisonnable, adapté aux équipements d'automatisation, à un système de transmission à haute charge et à un champ de contrôle de précision, pour répondre aux besoins de procuration des clients domestiques et étrangers pour un couple élevé, une longue durée de vie et une grande efficacité.

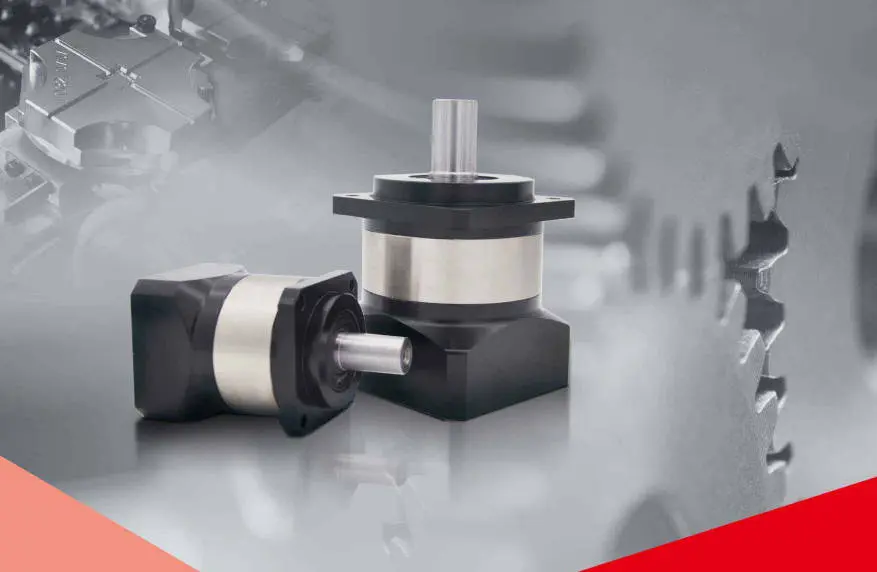

Le réducteur planétaire de Raydafon adopte la structure en acier en alliage à haute résistance, l'engrenage est carburisé et éteint et le sol de précision, la dureté de surface dentaire atteint HRC60 ± 2, la résistance à la fatigue est forte et la capacité de charge est beaucoup plus élevée que le mécanisme de réduction traditionnel de l'engrenage. La conception de maillage symétrique à trois dents interne est adoptée, l'efficacité de transmission peut atteindre plus de 95%, l'opération est stable, le bruit est faible et la sortie de couple est uniforme. Il convient particulièrement aux systèmes de servomotes, aux cylindres électriques, aux robots industriels, aux châssis mobiles à roues, aux lignes de transmission et aux dispositifs de levage, etc., qui ont des exigences élevées pour la précision et la réponse électrique.

RaydafonBoîte de vitesses planétairesFournit des combinaisons structurelles à un stade, à deux étages et à trois étapes, avec des rapports de vitesse couvrant 3: 1 ~ 200: 1, et peut étendre la sélection du couple et du rapport de réduction au besoin; Les formulaires de sortie comprennent l'arbre clé, l'arbre spline, le type de bride et l'interface non standard personnalisée pour répondre aux exigences d'installation de différents équipements. Tous les produits de l'entreprise ont réussi un test d'équilibrage dynamique et un test de concentricité pour assurer un fonctionnement à grande vitesse sans tremblement et chaleur, améliorant considérablement la stabilité globale de l'équipement.

Les réducteurs planétaires produits par Raydafon ont été largement utilisés dans les lignes de montage automatisées, les machines d'emballage, l'équipement CNC, l'équipement de transport, le châssis de robot d'ingénierie, les systèmes de contrôle de l'énergie éolienne et d'autres champs. Ils ont d'excellentes performances dans la durabilité, l'adaptabilité et la compétitivité des prix, et sont bien reçus par des clients nationaux et étrangers. Que vous soyez un intégrateur, un fabricant de machines complet ou un fournisseur de services de maintenance, nous pouvons vous fournir des solutions de transmission rentables et un support d'offre stable.

Comment fonctionne une boîte de vitesses planétaires

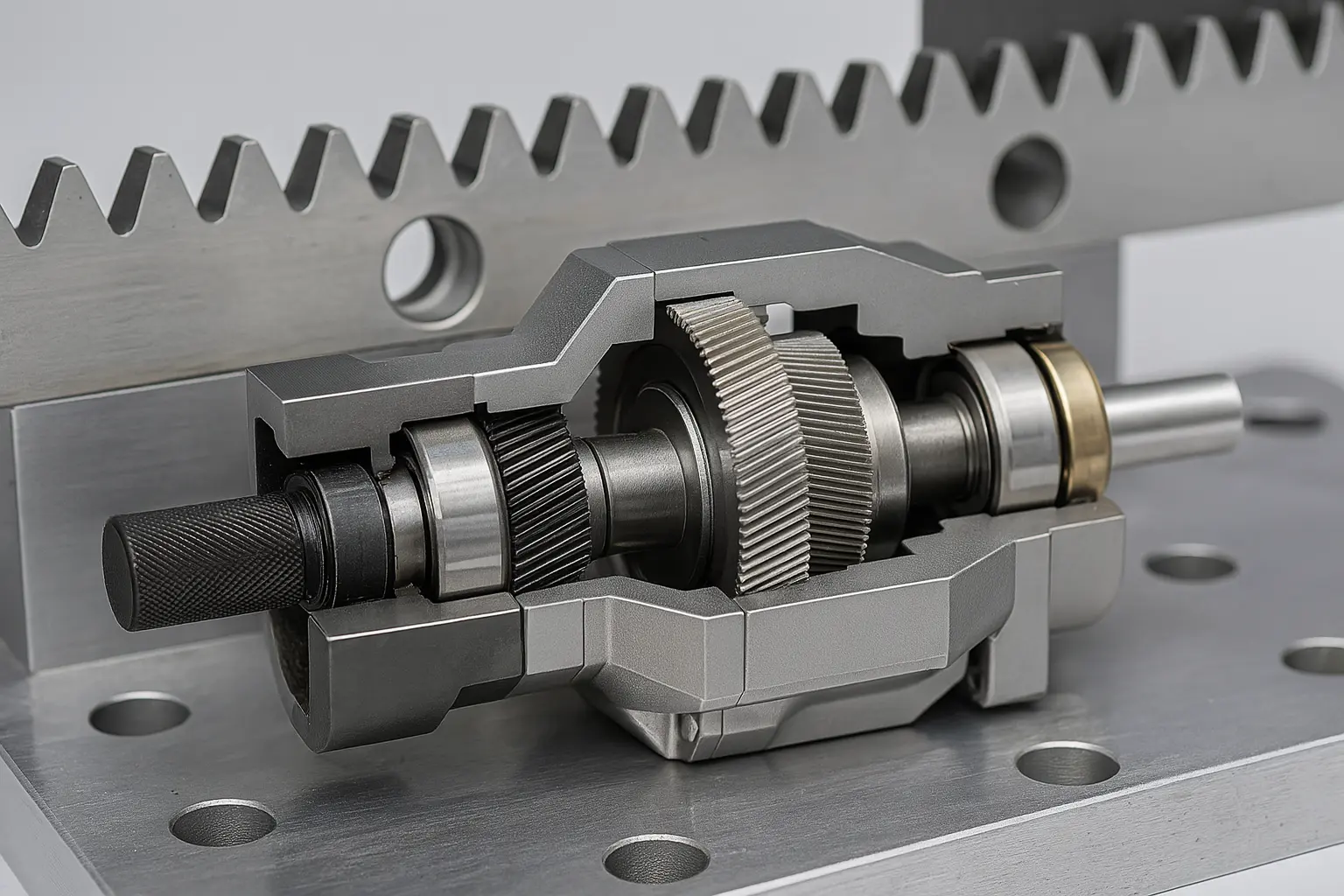

La structure de base d'un réducteur planétaire se compose de trois parties clés: l'engrenage solaire central (pignon à l'extrémité d'entrée), l'engrenage planétaire tournant autour de lui et l'anneau de vitesse intérieur enroulé autour de l'extérieur. La puissance est transmise à partir du moteur, entraînant d'abord le pignon solaire pour tourner, puis l'engrenage solaire entraîne plusieurs engrenages planétaires pour tourner. Ces engrenages planétaires tournent tout en tournant le long de la vitesse solaire et transmettent finalement la puissance à l'arbre de sortie à travers le porte-planétaire fixé sur eux.

Cette méthode de «maillage multi-dents» permet de partager la force entre plusieurs engrenages, qui a non seulement une sortie lisse et un faible bruit, mais a également une capacité de charge plus forte que les structures de vitesse ordinaires. Les réducteurs planétaires de Raydafon peuvent produire un couple plus élevé dans les mêmes conditions de volume, avec une structure compacte, adaptée à l'équipement avec un espace d'installation limité mais des exigences de performances de transmission élevées, telles que les systèmes de servomotes, les bras robotiques automatisés, les modules de conduite de robot, les machines d'emballage, etc.

Le rapport de transmission d'un réducteur planétaire dépend du rapport de vitesse et du nombre d'étapes. Généralement, une seule étape peut atteindre 310: 1, un deux étages peut être étendu à 20100: 1, et même une combinaison en trois étapes peut être effectuée pour les conditions de travail qui nécessitent un rapport de réduction plus important. Raydafon fournit une structure de rapport de vitesse standard et prend en charge la combinaison en cascade personnalisée, réglant la vitesse de sortie et la plage de couple en fonction des besoins des clients.

Étant donné que l'équipement planétaire interne change constamment la position de force pendant la rotation, l'engrenage se porte uniformément et toute la machine a une durée de vie plus longue. De plus, nous utilisons des engrenages en acier en alliage durci, des roulements de précision et des normes de rétestin faibles, ce qui rend le réducteur non seulement stable en sortie, mais également à une précision de positionnement élevée, adaptée au démarrage et à l'arrêt, à l'avant et à la déversement répétés, et à de faibles conditions d'inertie.

Les avantages de base des réducteurs planétaires sont une grande efficacité, une densité de couple élevée, une petite taille et un bon contrôle de concentricité. Raydafon a des solutions matures dans la conception de l'ensemble du matériel, le système de lubrification, la correspondance des brides de sortie, etc., qui peut couvrir les besoins réels de différents systèmes industriels. Si vous évaluez l'optimisation du système de transmission, nous pouvons rapidement faire correspondre le modèle et la combinaison de structure appropriés en fonction des paramètres du moteur et des exigences de charge que vous fournissez. Bienvenue pour consulter la sélection.

Comment calculer le rapport de vitesse de la boîte de vitesses planétaires

Lorsque vous utilisez ou sélectionnez un réducteur planétaire, le calcul du rapport de transmission (rapport de réduction) est une étape de base et critique. Le rapport de transmission détermine la vitesse et le couple de l'arbre de sortie et a un impact direct sur l'efficacité de fonctionnement de l'équipement et la correspondance de charge. Lors de la conception d'un système de réduction planétaire, Raydafon correspondra à la structure de rapport de vitesse appropriée en fonction des besoins réels pour assurer une utilisation stable et efficace.

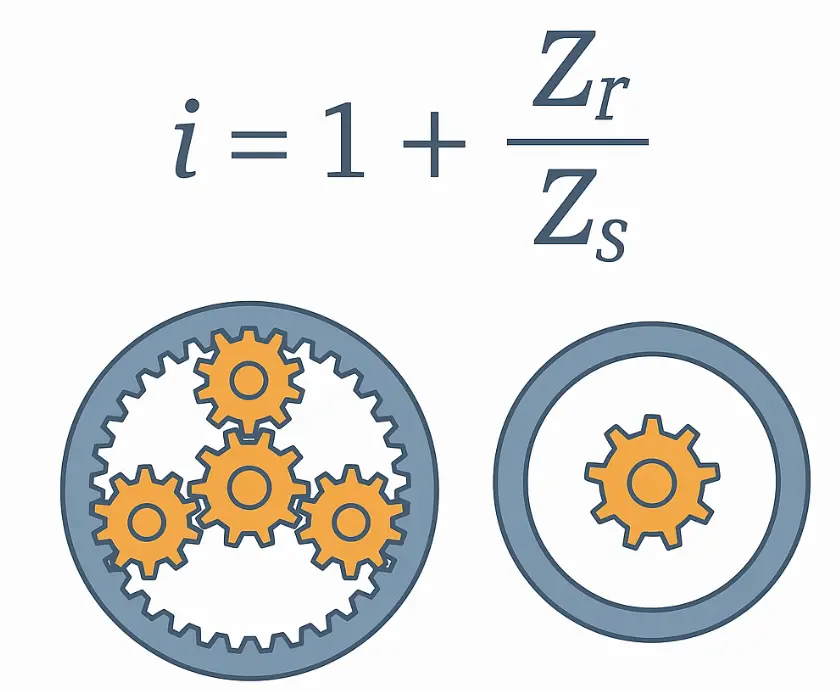

La formule de calcul du rapport de transmission d'un réducteur planétaire n'est en fait pas compliquée. La structure la plus courante est que l'engrenage solaire est actif, l'anneau intérieur est fixe et que le porte-planète est sorti. Selon cette structure, la formule pour calculer le rapport de transmission est:

Ratio de transmission I = 1 + (ZR / ZS)

Où:

Zr est le nombre de dents sur l'anneau intérieur

ZS est le nombre de dents sur le matériel solaire

Pour un exemple simple: si le nombre de dents sur le matériel solaire est de 20 et que le nombre de dents sur l'anneau intérieur est de 60, alors le rapport de transmission est:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

C'est-à-dire que le moteur tourne 4 fois, l'arbre de sortie tourne 1 fois et le rapport de réduction est de 4: 1.

Dans les réducteurs planétaires conçus par Raydafon, le rapport de transmission couramment utilisé couvre une plage de 3: 1 à 100: 1, qui est réalisée grâce à une combinaison de structures à un stade, à deux étages ou à trois étapes.

Structure à un étage Habituellement, le rapport de vitesse est de 3 ~ 10

Le rapport de vitesse de structure à deux étapes est de 15 à 100

Structure à trois étapes adaptée aux occasions à basse vitesse à charge lourde qui nécessitent un rapport de réduction plus important

En plus de calculer le rapport de vitesse, il est également important de noter que les groupes planétaires de différents niveaux superposeront la friction interne, ce qui aura un léger impact sur l'efficacité. Par conséquent, sous la prémisse que le rapport de vitesse permet, essayez de choisir une combinaison de bas niveau plus efficace.

Raydafon peut recommander un rapport de transmission raisonnable et un niveau structurel en fonction de la vitesse du moteur, des exigences de vitesse de sortie, du couple de charge et d'autres données fournies par le client, et fournir des dessins de paramètres et des suggestions de sélection pour vous aider à éviter les erreurs au début de la sélection et à assurer un fonctionnement fiable de l'équipement. Si vous n'êtes pas sûr du calcul du rapport de transmission, vous pouvez également nous contacter directement et nous aiderons à calculer et à faire correspondre le modèle approprié.
