Réducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'aliments
  • Réducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'alimentsRéducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'aliments
  • Réducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'alimentsRéducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'aliments

Réducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'aliments

Les réducteurs planétaires à entraînement par vis de la série PGA sont conçus pour les mélangeuses d'aliments TMR et les alimentateurs de régime entraînés par une prise de force de tracteur de 540 tr/min. Le couple continu va de 3 810 N·m (PGA-502) à 42 000 N·m (PGA-4203/4204), avec des rapports de 11,1:1 à 662,8:1 et des cannelures d'entrée standard 1"3/8 Z6 ou 1"3/4 Z20. Les engrenages et les arbres sont en acier allié à haute résistance, carburé au gaz jusqu'à une dureté de surface des dents d'environ HRC58 ; le boîtier monobloc en fonte utilise une double étanchéité IP65 pour la poussière, la boue et le lavage. Fabriqué par Raydafon dans son propre atelier ISO 9001 à Ningbo, en Chine, pour les constructeurs de mélangeurs OEM et comme unité de remplacement pour les fermes et les revendeurs. Rapports personnalisés, brides de sortie et faces de montage réalisés selon le dessin. Envoyez votre modèle ou dessin de mélangeur pour une sélection confirmée et un devis dans les 24 heures.

Réducteur planétaire à entraînement par vis sans fin série PGA pour mélangeur d'aliments

Un réducteur planétaire entraîné par prise de force de 540 tr/min pour les mélangeurs TMR et les distributeurs de régime, délivrant un couple continu de 3 810 à 42 000 N·m avec des rapports de 11,1 : 1 à 662,8 : 1. Boîtier en fonte, engrenages en acier allié cémenté, double étanchéité et protection IP65 pour le travail quotidien dans la poussière, la boue et les lavages.

  • 3 810 à 42 000Couple continu (N·m)
  • 11,1:1–662,8:1Rapports disponibles
  • 540 tr/minVitesse d'entrée nominale
  • IP65Protection contre la poussière et l'eau

Réducteur planétaire à entraînement par tarière série PGA pour mélangeurs d'aliments et wagons TMR

La série PGA est l'unité d'entraînement de vis qui se situe entre la prise de force du tracteur et la vis de mélange d'une mélangeuse d'aliments. Un régime de 540 tr/min du tracteur est réduit grâce à un étage planétaire au faible couple de rotation élevé dont la vis a besoin pour soulever et replier l'ensilage, le foin et le concentré sans caler. Étant donné que le chemin de charge est partagé entre plusieurs engrenages planétaires, l'entraînement reste suffisamment compact pour se boulonner sur la plaque avant ou latérale du mélangeur tout en produisant un couple continu de 3 810 N·m sur le plus petit modèle à 42 000 N·m sur le plus grand.

Raydafon fabrique la série PGA dans son propre atelier à Ningbo, en Chine, selon un système de qualité ISO 9001, et la fournit aux fabricants de mélangeurs d'aliments et d'aliments diététiques en tant qu'unité OEM ainsi qu'aux revendeurs en tant que boîte de vitesses de remplacement. Si votre machine est entraînée par prise de force, associez-la à unArbre de prise de force pour mélangeuses d'aliments; si votre mixeur utilise un étage biseauté au lieu d'un étage planétaire, comparez leboîte de vitesses pour mélangeur d'alimentsgamme sur le même site.

Qu'est-ce qu'un réducteur planétaire à entraînement Auger et comment fonctionne-t-il ?

Un réducteur planétaire à entraînement par vis sans fin est un réducteur coaxial dans lequel un engrenage solaire entraîne plusieurs engrenages planétaires qui tournent à l'intérieur d'une couronne tout en étant portés par un porte-satellites. Le couple est donc transmis simultanément par plusieurs contacts de dents au lieu d'une seule paire, c'est pourquoi une unité planétaire peut supporter une lourde charge de mélangeur dans un boîtier court et rond et pourquoi elle résiste au choc qui se produit lorsqu'une vis pleine démarre dans des aliments congelés ou compactés.

Dans une mélangeuse d'aliments, la séquence est simple : prise de force du tracteur à 540 tr/min, réduction planétaire à environ 5 à 50 tr/min au niveau de l'arbre de la vis sans fin et multiplication du couple qui permet à un tracteur relativement petit de faire tourner une grande vis de mélange. C'est également la raison pour laquelle la série PGA est choisie par les exploitations agricoles utilisant de petits tracteurs : c'est la boîte de vitesses, et non le tracteur, qui fournit la force de rotation supplémentaire. Le même principe s'applique aux alimentateurs d'usines d'ensilage et de biogaz, où la rotation continue à basse vitesse compte plus que la vitesse de pointe.

Spécifications techniques et gamme de modèles

Tous les modèles sont évalués à une vitesse d'entrée de 540 tr/min. Faites défiler le tableau latéralement pour afficher chaque colonne.

Modèle Couple continu (N·m) Couple maximum (N·m) Rapport je Arbre d'entrée
Modèles à un et deux étages
PGA-502 3 810 7 620 12h36-15h51 1"3/8Z6
PGA-1002/3 8 500 17 000 16,8-30,6 1"3/4Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4Z20
PGA-1602/3 15 700 31 400 13,4-47,5 1"3/4Z20
PGA-1702/3 15 700 31 400 13,4-47,5 1"3/4Z20
PGA-2102/3 21 000 47 000 12,1 à 62,1 1"3/4Z20
PGA-2502 23 780 48 000 13,6-23,6 1"3/4Z20
PGA-3003/4 30 760 61 520 25,7-84,4 1"3/4Z20
PGA-4203 42 000 142 000 27,8-91,4 1"3/4Z20
Modèles à rapport élevé pour grands mélangeurs verticaux et doseurs de biogaz
PGA-1603 15 700 31 400 24,4-116,9 1"3/4Z20
PGA-1703 15 700 31 400 24,4-116,9 1"3/4Z20
PGA-2103 21 000 47 000 31,8-126,5 1"3/4Z20
PGA-2503 23 780 48 000 35,7-142,2 1"3/4Z20
PGA-3004 30 760 61 520 97,4-612,3 1"3/4Z20
PGA-4204 42 000 142 000 105,4-662,8 1"3/4Z20
  • Le couple maximum est le pic intermittent que la boîte de vitesses accepte lors du démarrage d'une vis sans fin chargée ; le couple continu est la valeur pour un service de mélange ininterrompu.
  • Les options d'arbre d'entrée présentées sont les profils standard de prise de force 1"3/8 Z6 et 1"3/4 Z20. D'autres cannelures, tailles d'alésage et dimensions de bride de sortie peuvent être usinées selon votre dessin.
  • Des ratios en dehors de la plage répertoriée pour une image donnée peuvent parfois être atteints en combinant des étapes : envoyez la vitesse de sortie requise et nous vous confirmerons.

Comment choisir le bon modèle PGA pour votre table de mixage

  1. Adaptez le châssis à la puissance du tracteur et à la taille de la tarière.Les petits mélangeurs de 40 à 80 ch fonctionnent généralement avec le PGA-502 ou le PGA-1002/3 ; les wagons TMR de milieu de gamme de 80 à 150 ch utilisent généralement du PGA-1602/3 au PGA-2502 ; les grands mélangeurs verticaux et les doseurs de biogaz passent au PGA-3004 ou au PGA-4204.
  2. Vérifiez le couple continu par rapport à votre devoir.Comparez le couple de vis requis par le mélangeur avec le chiffre continu du tableau, et non avec le chiffre maximal. La valeur maximale correspond à la marge de démarrage et non à la valeur nominale de fonctionnement.
  3. Confirmez l'arbre d'entrée.La plupart des tracteurs en Europe et en Amérique du Nord utilisent du 1"3/8 Z6 à 540 tr/min, tandis que les machines plus grandes utilisent du 1"3/4 Z20. Une mauvaise spline est l’erreur de commande la plus courante que nous constatons.
  4. Vérifier le montage et le niveau d'huile.Confirmez le modèle de boulon, la bride de sortie et la position du remplissage d'huile contre le cadre du mélangeur afin que l'unité soit placée à l'angle spécifié dans le manuel.
  5. Planifiez l'intervalle de maintenance.Utilisez la qualité d’huile et l’intervalle de vidange indiqués dans le manuel ; nous pouvons fournir un programme de maintenance écrit avec l'expédition si votre équipe de service en a besoin pour les dossiers de garantie.

Vous ne savez pas quel cadre convient ? Envoyez la marque du mélangeur, le diamètre de la vis, la puissance du tracteur et la vitesse de la vis requise. Nos ingénieurs confirmeront le modèle et le rapport avant de passer commande.

Détail du produit

Les deux photographies ci-dessous représentent l'unité de la série PGA que nous produisons : la boîte de vitesses assemblée avec son carter moulé et son entrée de prise de force, ainsi que le dessin dimensionnel utilisé pour les contrôles de montage.

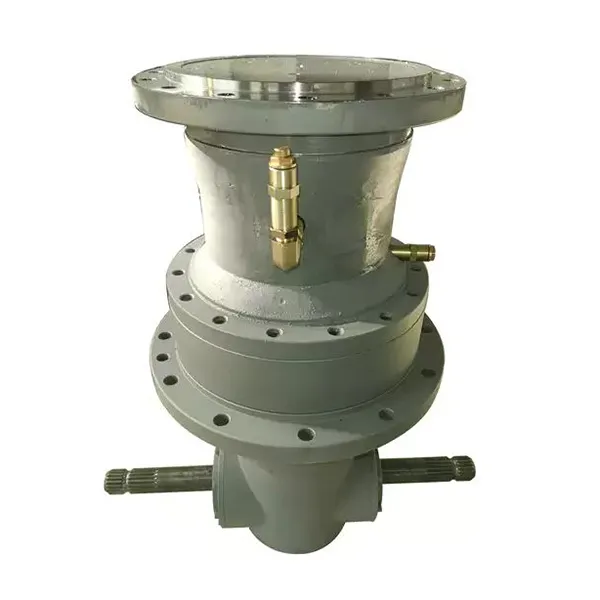

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Réducteur planétaire à entraînement par vis série PGA — boîtier en fonte, étage de réduction planétaire et arbre d'entrée de prise de force.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Aperçu et dimensions de montage du réducteur planétaire du mélangeur d'aliments série PGA.

Matériaux, étanchéité et qualité de fabrication

Engrenages et traitement thermique

Les engrenages et les arbres sont usinés à partir d'acier allié à haute résistance et cémentés au gaz, puis trempés jusqu'à une dureté de surface des dents d'environ HRC58 tandis que le noyau reste suffisamment résistant pour absorber les chocs. Cette combinaison confère à la série PGA sa résistance à l'usure sur les ensilages abrasifs et sa tolérance aux démarrages répétés en charge, et c'est la raison pour laquelle le même châssis peut être proposé sur une large gamme de rapports sans modifier l'enveloppe externe.

Boîtier et étanchéité

Le boîtier est un corps en fonte monobloc qui maintient les alésages des roulements concentriques et amortit les vibrations transmises par un boîtier fabriqué. La double étanchéité aux extrémités d'entrée et de sortie retient le lubrifiant et empêche la poussière, la boue et l'eau de lavage d'entrer, donnant à l'unité un niveau de protection IP65. Les graisseurs et le point de remplissage d'huile sont positionnés de manière à ce que l'entretien de routine puisse être effectué avec le mélangeur en position de travail.

Tests avant expédition

Chaque boîte de vitesses est testée et vérifiée avant l'emballage : fonctionnement à vide pour confirmer la rotation fluide et l'étanchéité à l'huile, vérification du jeu et du motif de contact sur le train d'engrenages, et inspection finale de la cannelure d'entrée et de la bride de sortie. Les enregistrements de tests peuvent être joints aux documents d'expédition lorsque votre projet nécessite des preuves documentées.

Avantages clés pour les opérateurs de mélangeurs d'aliments

  1. Coût du carburant inférieur.L'efficacité élevée de la transmission signifie que moins de puissance est perdue entre la prise de force et la vis sans fin, ce qui réduit la consommation de carburant d'environ 30 % pour des travaux de mélange comparables.
  2. Démarrage plus rapide, pas de préchauffage.L'ensemble d'engrenages atteint rapidement son état de fonctionnement, de sorte que les lots tôt le matin et les mélanges d'appoint n'ont pas besoin d'un long échauffement.
  3. Mélange stable à grande vitesse.Le jeu d'engrenages de précision maintient la vitesse de la vis sans fin à travers le foin, l'ensilage et le concentré, de sorte que la ration se mélange uniformément au lieu de se stratifier.
  4. Conduite plus fluide et plus durable.Une disposition planétaire symétrique équilibre la force de transmission, réduisant ainsi les charges de blocage et l'usure mécanique sur l'ensemble de la transmission.
  5. Changement de rapport automatique sous charge.L'unité démarre dans un mode à couple élevé qui brise les aliments compactés ou congelés, puis passe à un mode plus rapide pour le reste du lot.
  6. Fonctionne avec des petits tracteurs.L'amplification du couple permet à un tracteur plus petit et moins cher d'entraîner la même tarière, libérant ainsi des machines plus grandes pour d'autres travaux sur le terrain.
  7. Durée de vie plus longue de la transmission de la prise de force.Le faible couple de démarrage réduit les chocs sur la prise de force du tracteur et sur l'accouplement d'arbre, prolongeant ainsi les intervalles de remplacement de l'accouplement de 2 à 3 fois.
  8. Fonctionnement plus silencieux et plus stable.Le maillage multi-dents absorbe les vibrations de la transmission, réduisant ainsi le bruit et le risque de desserrage des fixations.
  9. Opération plus facile.Le changement de vitesse automatique réduit l'intervention manuelle, de sorte que l'opérateur surveille la ration et la machine plutôt que la boîte de vitesses.
  10. Qualité documentée.Production ISO 9001, usinée et assemblée dans notre propre usine, avec pièces de rechange et support technique après livraison.

Les chiffres d'économies de carburant et d'intervalles d'entretien ci-dessus sont basés sur la conception de notre boîte de vitesses et sur le fonctionnement typique du mélangeur d'aliments ; les résultats réels dépendent du tracteur, de la ration et des conditions d’exploitation.

Configurations disponibles et montage

La série PGA est fournie sous la forme d'une transmission planétaire solide et compacte qui se boulonne dans trois configurations de mélangeurs courantes. Dites-nous lequel vous construisez ou utilisez, et la bride de sortie, la face de montage et la position de remplissage d'huile sont réglées en conséquence.

Mélangeurs montés sur camion

Entraînement de la tarière provenant d'une prise de force d'un moteur de camion ou d'un moteur hydraulique via la boîte de vitesses, avec le boîtier monté sur la plaque avant du mélangeur.

Machines automotrices

Boîte de vitesses montée sur le châssis mobile, où la disposition planétaire à faibles vibrations protège le train d'engrenages des chocs de déplacement.

Mélangeurs fixes et stationnaires

Service continu sur les installations de biogaz, les centres d'alimentation et les installations TMR stationnaires, où le refroidissement de l'huile et l'accès à l'entretien peuvent être planifiés.

Applications

La série PGA pilote la rotation des mélangeurs d'aliments et des systèmes d'alimentation des usines de biogaz. Les installations typiques comprennent :

  • Mélangeurs d'aliments RTM verticaux et horizontaux et distributeurs de régime
  • Convoyeurs à vis et à vis dans les centres d'alimentation et les cuisines d'alimentation à la ferme
  • Lignes de mélange d'ensilage et de paille où le matériau compacté doit être fragmenté
  • Mélangeurs de matières premières et vis de dosage pour usines de biogaz fonctionnant en continu
  • Épandeurs de litière et de litière utilisant le même principe d'entraînement à vis
  • Remplacement des boîtes de vitesses usées sur les mélangeurs existants d'autres marques

Si votre machine ne figure pas sur cette liste, décrivez l'application et le cycle de service. Une boîte de vitesses adaptée à un distributeur de biogaz stationnaire peut nécessiter une spécification d'huile ou un angle de montage différent pour un wagon TMR monté sur camion.

Commentaires des clients

★★★★★

Robert MartinezEntrepreneur en pipelines et en équipement de site, Houston, États-Unis

Nous avons utilisé ces réducteurs planétaires sur un projet de pipeline sur la côte du Golfe où le brouillard salin et les vibrations constantes sont normaux. Pendant six mois de fonctionnement continu, les unités sont restées stables, sans changement mesurable dans la précision de l'engrènement des engrenages. Ils pilotent désormais notre positionneur de soudage, maintenant le bras stable même sur un terrain de marée inégal. Pour la prochaine phase du pipeline, ils figurent sur notre liste de fournisseurs approuvés.

★★★★★

Sophie DuboisResponsable de production, usine de pièces automobiles, Lyon, France

Deux ans sur notre ligne d'estampage et la précision de positionnement reste toujours à ±0,02 mm, même sur une fine feuille d'aluminium. Notre rendement au premier passage s'est amélioré d'environ 15 % après le passage à ces unités, et les boîtes de vitesses n'ont eu besoin que de vidanges d'huile programmées.

★★★★★

Marco RossiAcheteur Maintenance, Machines Textiles, Italie

J'étais inquiet de la différence de tension entre l'Europe et la Chine, et leurs ingénieurs ont préparé du jour au lendemain un plan d'adaptation et ont fourni un module de contrôle bi-tension. La caisse en bois comprenait même le lubrifiant approprié et un manuel d'entretien en italien avec un contact local pour les pièces de rechange. L'interface de montage correspondait exactement à l'arbre d'entraînement de notre métier à tisser, sans mouvement axial lors de la mise en service.

FAQ Acheteur

  • Quel modèle PGA convient à ma mélangeuse ?Faites correspondre la puissance du tracteur, le diamètre de la vis et la vitesse de vis requise à la colonne de couple continu : les mélangeurs de 40 à 80 ch prennent généralement du PGA-502 ou du PGA-1002/3, les wagons TMR de 80 à 150 ch prennent du PGA-1602/3 au PGA-2502, et les grands mélangeurs verticaux ou distributeurs de biogaz prennent du PGA-3004 ou du PGA-4204. Envoyez-nous les détails de votre mélangeur et nous confirmerons le modèle et le rapport.
  • Quelle est la différence entre le couple continu et le couple maximum ?Le couple continu est la valeur nominale pour un mélange ininterrompu ; Le couple maximum est le pic intermittent que l'unité accepte lorsqu'une tarière chargée démarre. Dimensionnez la boîte de vitesses sur la figure continue et traitez le pic comme marge de démarrage.
  • De quel arbre d'entrée de prise de force ai-je besoin ?Les options standards sont 1"3/8 Z6 pour la plupart des tracteurs 540 tr/min et 1"3/4 Z20 pour les machines plus grosses. Si votre prise de force a une cannelure, un alésage ou une taille différente, envoyez le dessin et nous usinerons l'entrée en conséquence.
  • La boîte de vitesses est-elle protégée contre la poussière et l'eau ?Oui. Le boîtier en fonte utilise une double étanchéité aux extrémités d'entrée et de sortie pour un niveau de protection IP65, qui couvre les conditions de poussière, de boue et de lavage d'une utilisation agricole quotidienne.
  • Puis-je commander un rapport personnalisé, une finition de bride ou de boîtier ?Oui. Raydafon usine les engrenages et assemble les unités dans sa propre usine, de sorte que les rapports personnalisés, les brides de sortie, les faces de montage, les positions de remplissage d'huile et les finitions de peinture sont produits selon les dessins des programmes OEM.
  • Qu'en est-il du délai de livraison, des pièces de rechange et de la garantie ?Les cadres standard sont expédiés selon un calendrier court et les unités personnalisées suivent le dessin confirmé. Les jeux d'engrenages, les joints et les roulements de rechange sont disponibles séparément et les conditions de garantie sont indiquées sur le devis. Envoyez votre quantité et port de livraison pour un prix ferme sous 24h.

Produits connexes et lectures complémentaires

Raydafon fournit l'ensemble du groupe motopropulseur autour d'une mélangeuse d'aliments, vous pouvez donc commander la boîte de vitesses, l'arbre et les accouplements auprès d'une seule usine et d'un seul standard d'inspection :

Demander un devis pour les boîtes de vitesses série PGA

Envoyez le modèle ou le dessin du mélangeur, la puissance du tracteur, la vitesse de vis requise et le port de livraison. Nos ingénieurs confirment le cadre, le rapport et l'arbre d'entrée, puis répondent avec un prix ferme dans les 24 heures.
