Vigotage

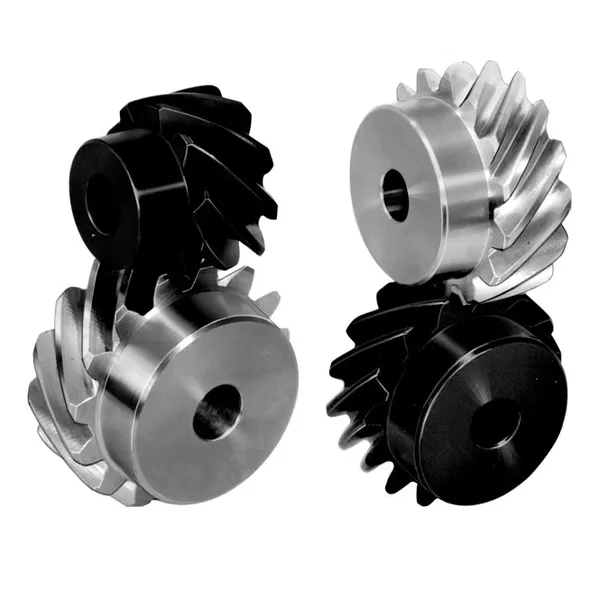

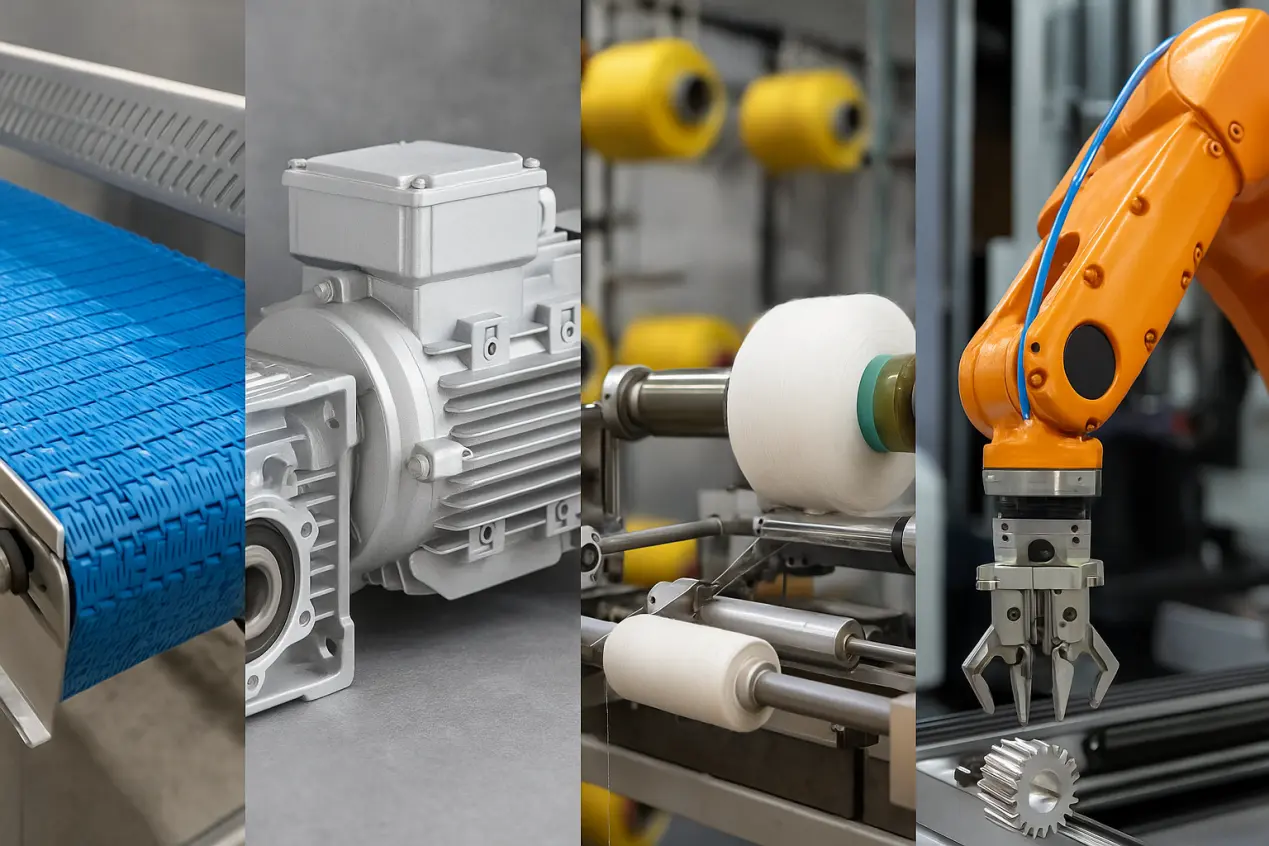

RaydafonLes engrenages à vis sont tous traités par le broyage CNC, et la précision de la surface des dents peut atteindre le niveau ISO 7, ce qui convient particulièrement aux systèmes d'axe décalé avec des exigences élevées pour la stabilité du maillage et l'angle de transmission. Dans des scénarios tels que la transmission de torsion des machines textiles, l'alimentation en spirale des équipements d'emballage, la transmission de la vis de plomb de l'équipement médical et le mécanisme de positionnement de l'angle de l'équipement d'automatisation, nos produits présentent une bonne résistance à l'usure et une stabilité du maillage. Chaque produit termine le processus complet de coupe, le traitement thermique, la finition de la surface des dents jusqu'à l'inspection finale de sa propre usine. Les paramètres clés tels que l'erreur de plomb et la précision de l'angle de l'hélice sont vérifiés par morceau par le centre de mesure de l'engrenage pour garantir que le dégagement de maillage est contrôlé à ≤0,04 mm.

Les trois principaux avantages du produit de Raynafon à vis sont:

Structure flexible: prend en charge la conception de l'arbre échelonné avec des angles de 30 ° à 90 °, résolvant le problème structurel que les engrenages éperon ne peuvent pas transmettre;

Durabilité forte: la surface dentaire carburée et éteinte, la dureté atteint HRC55-60, la durée de vie continue peut dépasser 5000 heures;

Efficacité de transmission élevée: après avoir optimisé l'angle d'hélice, l'efficacité atteint 95%, tout en réduisant considérablement le bruit de fonctionnement du système et en améliorant la stabilité de toute la machine.

Dans le domaine de la personnalisation haut de gamme, Raydafon fournit une structure à double plomb qui peut atteindre le positionnement de «zéro», ce qui convient particulièrement aux équipements semi-conducteurs et aux instruments d'aviation. Par exemple, la vitesse à vis que nous fournissons pour une entreprise de semi-conducteurs contrôle l'erreur de positionnement de la plate-forme de la plaquette à ± 0,01 mm en optimisant la forme de la dent et la tolérance de traitement, remportant une reconnaissance élevée des clients.

Choisir Raydafonvigotagesignifie choisir un composant de noyau de transmission de puissance "de haute précision, élevée, à haute adaptabilité, à faible perte", permettant à votre équipement de toujours fonctionner efficacement et de manière fiable dans une structure échelonnée complexe. Nous fournissons également des équipements conduits, des équipements Spur et d'autres produits de soutien pour répondre aux divers besoins des clients. Bienvenue à nous contacter pour obtenir des échantillons, des manuels de sélection ou des informations techniques, et nos ingénieurs techniques fourniront des solutions de correspondance dans les 24 heures.

Comment utiliser la vise

Vibrages à vissont principalement utilisés pour transmettre la puissance entre deux arbres non parallèles et décalés, avec un angle commun de 90 °. Une caractéristique notable de ce type d'équipement est la surface dentaire inclinée. Les dents ne sont pas en contact linéaire, mais le contact ponctuel ou le contact conique, ce qui les rend plus silencieux et moins vibrants pendant le fonctionnement, et adaptés aux structures mécaniques moyennes et basse vitesse avec des exigences de bruit.

Dans une utilisation réelle, la première étape consiste à confirmer que la position d'installation est cohérente avec l'angle d'axe. Surtout lorsqu'il est utilisé dans l'équipement d'impression, les machines à torsion ou les systèmes de livraison médicale, l'écart d'angle provoquera un mauvais maillage ou des hurlements. Deuxièmement, une paire de vitesses à vis avec des modules de correspondance, des angles d'hélice et un nombre de dents doivent être sélectionnés pour assurer une transmission normale. La direction de rotation des engrenages doit également être utilisée par paires, généralement une combinaison gauche-droite, et ne peut pas être mélangée.

En termes de lubrification, en raison de la petite zone de contact de la surface des dents et de la friction concentrée, il est recommandé d'utiliser une couverture de graisse ou de film d'huile, en particulier dans le fonctionnement à long terme ou les occasions de charge lourde telles que les lignes de transmission automatisées et les plates-formes de test. Pour les équipements avec des exigences de précision de positionnement élevés (tels que les mécanismes de manutention des semi-conducteurs), les modèles avec des processus de broyage fin peuvent être sélectionnés pour réduire le dégagement du maillage et améliorer les capacités de positionnement répétées.

De plus, il n'est pas recommandé d'utiliser des engrenages à vis pour des occasions de transmission réversibles car ils n'ont pas de capacités de maillage symétriques. S'il est obligé de courir dans les deux sens, cela augmentera l'usure et provoquera un saut dentaire, affectant la durée de vie.

Raydafon a de nombreuses années de traitement et d'expérience à l'appui dans le domaine des vitesses à vis. Nous pouvons aider à fournir la conception de dents, le calcul de la charge et les recommandations de lubrification en fonction de la structure d'assemblage du client et des paramètres de travail. Choisir une structure appropriée n'est que la première étape. Ce n'est qu'en l'utilisant scientifiquement que le système de transmission peut fonctionner de manière stable pendant une période plus longue.
