Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Systèmes d'entraînement agricole Raydafon

Fabricant de boîtes de vitesses agricoles pour motoculteurs, tondeuses, semoirs et mélangeurs d'aliments

Raydafon construit des boîtes de vitesses agricoles pour les outils qui effectuent réellement le travail : motoculteurs, faucheuses à fléaux, tondeuses à gazon, épandeurs d'engrais, semoirs, mélangeurs d'aliments TMR et presses à balles. Chaque unité est produite dans notre propre usine, depuis le moulage du boîtier et la taille des engrenages en passant par le traitement thermique, l'assemblage et les tests de rodage, sous un système de qualité ISO 9001.

Les acheteurs viennent nous voir avec une cote de prise de force d'un tracteur, un dessin d'outil, un échantillon de boîte de vitesses défaillante ou simplement un état de fonctionnement. Nous confirmons le rapport, la classe de couple, l'interface d'entrée/sortie et l'orientation du boîtier, puis fabriquons selon ces spécifications.

100-2 000 N·mPlage de couple de sortie
540 / 1000 tr/minEntrée de prise de force standard
96%+Efficacité de la transmission
15 joursExemple de délai de livraison
Présentation du produit

Ce que fabrique Raydafon

Raydafon se concentre sur les systèmes de transmission à engrenages agricoles. La gamme actuelle comprend des boîtes de vitesses pour tondeuses à gazon, des boîtes de vitesses pour tondeuses à fléaux (boîtes de vitesses latérales pour broyeur d'herbe), des boîtes de vitesses pour fraises rotatives, des réducteurs de tondeuse et des boîtes de vitesses dédiées pour les engrais et les semoirs. Chaque forme de boîtier, jeu d'engrenages et bride de sortie est conçu autour d'une condition de travail spécifique de l'outil plutôt que copié à partir d'un catalogue générique.

  • Boîtier compact, transmission stable— engrenages hélicoïdaux ou droits en acier allié de haute qualité, faible bruit de fonctionnement, vibrations minimales, durée de vie mécanique plus longue.
  • Couple de sortie élevé pour les conditions difficiles— conception à grand module avec surfaces de dents durcies, adaptée aux sols lourds, glissants et poussiéreux : herbe dense, lisières de forêt, pentes et graviers.
  • Plusieurs interfaces de montage— entrée de prise de force standard (1-3/8" Z6 / Z21) avec une gamme de formes de bride de sortie pour s'adapter à différents modèles d'outils.
  • Conception nécessitant peu d’entretien— lubrification interne optimisée avec fenêtre de niveau d'huile et reniflard, réduisant la fréquence de maintenance quotidienne.
  • Prise en charge complète de la personnalisation— Service OEM et ODM pour le rapport, la direction de montage, la forme d'entrée/sortie et la structure du boîtier. Échantillons livrés en 15 jours seulement.

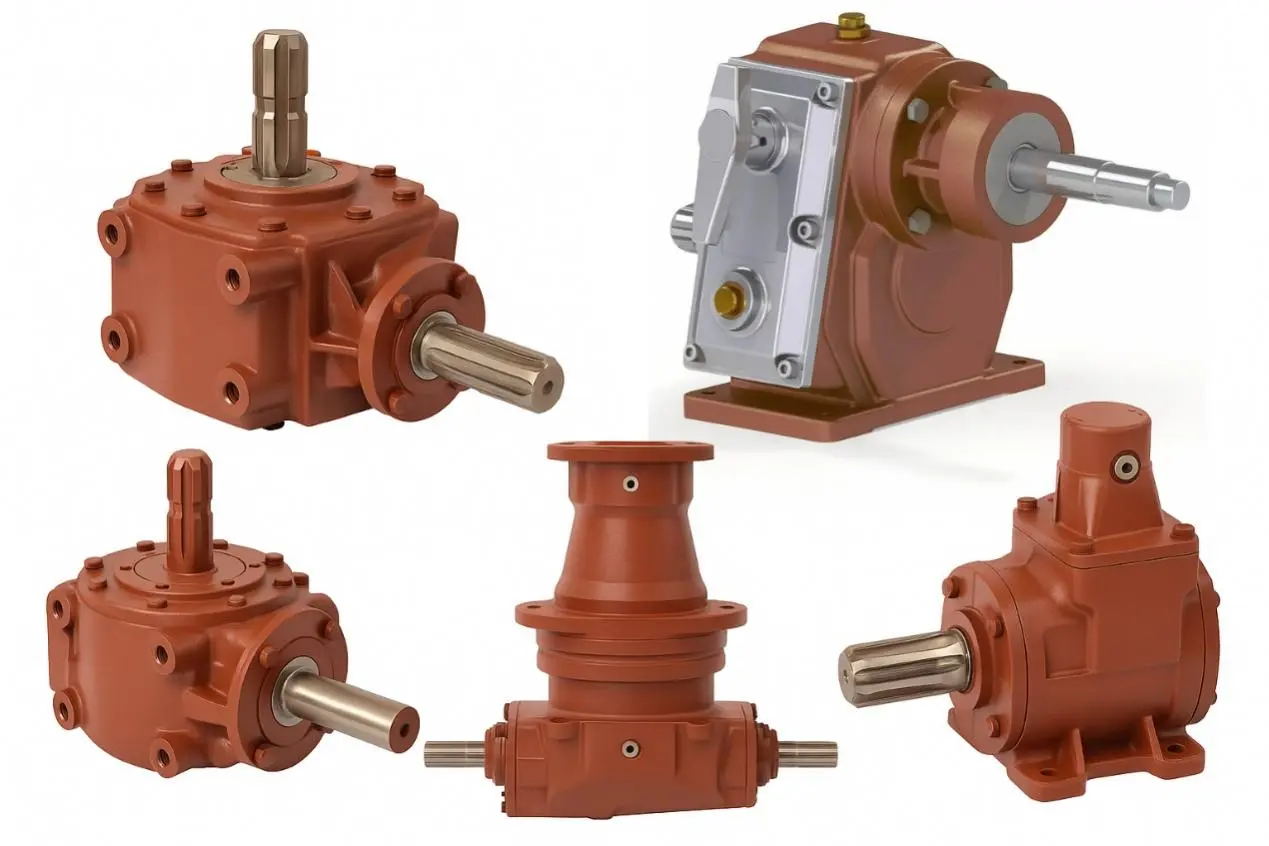

Agricultural gearbox manufactured by Raydafon
Gamme de boîtes de vitesses agricoles Raydafon — carters moulés et usinés en interne, trains d'engrenages produits et traités thermiquement sur site.

Les produits Raydafon sont largement utilisés sur les petits et moyens tracteurs équipés d'outils agricoles, en particulier sur les équipements agricoles de haute spécification destinés aux marchés européens et américains. Les unités sont en service en Allemagne, en Italie, aux États-Unis et au Brésil auprès de marques locales et de grands équipementiers. Nous fournissons des unités individuelles ainsi que des productions en volume et des contrats d'approvisionnement à long terme.

Parallèlement aux boîtes de vitesses agricoles, Raydafon fabrique des pièces de transmission de précision, notammentengrenages en plastique, engrenages coniquesetengrenages à vispour l'automatisation industrielle, les machines alimentaires et les équipements médicaux, de sorte que plusieurs composants de support peuvent provenir d'un seul fournisseur.

Guide de sélection

Comment choisir une boîte de vitesses agricole adaptée au travail

Le prix et l’apparence ne sont pas de bons points de départ. Ce qui détermine si une boîte de vitesses dure une saison ou une décennie, c'est son adéquation à l'outil, au tracteur et au sol sur lequel elle travaille. Les quatre critères ci-dessous couvrent les questions que nos ingénieurs posent pour presque toutes les demandes.

  1. Confirmez d'abord le type de demande La catégorie d’implémentation détermine l’ensemble de la conception. Les boîtes de vitesses des tondeuses à gazon nécessitent un fonctionnement à grande vitesse et une résistance aux chocs. Les boîtes de vitesses des motoculteurs et des motoculteurs rotatifs mettent l'accent sur le couple et la résistance structurelle. Les semoirs et les pulvérisateurs utilisent des structures plus légères avec des exigences plus élevées en matière d'efficacité de transmission et de commodité d'entretien.
  2. Faire correspondre les paramètres de montage et d'entraînement La vitesse d'entrée et le rapport de sortie doivent correspondre à la prise de force du tracteur. Le diamètre de l'arbre d'entrée et de sortie et le type de connexion doivent être compatibles avec l'interface de prise de force existante. L'espacement des trous de montage et le sens d'installation doivent permettre un ajustement propre au châssis de l'outil. Le sens de rotation doit être confirmé pour éviter de faire reculer l'outil.
  3. Vérifier le matériel et le traitement Les boîtes de vitesses agricoles de qualité utilisent des carters en fonte ductile avec des engrenages internes en acier allié tel que 20CrMnTi, cémentés et trempés pour la résistance à l'usure. Dans des conditions de travail poussiéreuses ou boueuses, la structure d'étanchéité doit être spécifiquement renforcée pour empêcher les fuites d'huile lubrifiante et la pénétration de particules.
  4. Vérifier la capacité de charge du couple Confirmez le couple de sortie maximum de la boîte de vitesses par rapport à la charge réelle de l'outil, en particulier dans les opérations à charge élevée telles que le labourage en profondeur et la tonte d'herbe lourde. Les boîtes de vitesses robustes doivent être sélectionnées de préférence à une unité plus légère qui chauffera et tombera en panne prématurément.
  5. Tenir compte de la facilité d'entretien Le matériel agricole travaille en extérieur en permanence. Une boîte de vitesses dotée d'une fenêtre d'observation du niveau d'huile et d'un orifice de vidange d'huile facilement accessible est nettement plus facile à entretenir, et la disponibilité des pièces compte autant que les spécifications initiales.
Agricultural gearbox selection and matching
Le rapport de correspondance, l'interface de prise de force et la disposition de montage avant la production évitent les problèmes de montage les plus courants sur le terrain.
Données de performances

Plage de couple et de vitesse maximale des boîtes de vitesses agricoles Raydafon

La capacité de charge est le seul facteur qui détermine si un outil survivra à une longue saison de travail à forte charge. Raydafon a développé une série de boîtes de vitesses allant du léger au lourd, couvrant toute la gamme des outils montés sur tracteur. Chaque unité est testée en charge avant de quitter l'usine.

Couverture du couple de sortie

Série légère 100-300 N·m Pulvérisateurs, semoirs et outils légers où le poids et l'efficacité comptent le plus.
Série Moyenne 500-900 N·m Tondeuses et motoculteurs travaillant en continu dans des conditions de champs mixtes.
Série robuste Jusqu'à 1 500 N·m Presses à balles, mélangeurs d'engrais et concasseurs exécutant des cycles de charge élevés et soutenus.
Spécial personnalisé 2000+ N·m crête Conditions de travail extrêmes et environnements complexes nécessitant une capacité de couple maximale.
Entrée de prise de force standard 540 / 1000 tr/min Compatible avec les interfaces de sortie de prise de force des tracteurs grand public dans le monde entier.
Personnalisé à grande vitesse Jusqu'à 2000 tr/min Pour les tracteurs et les machines électriques à haut rendement nécessitant des vitesses d'entrée plus rapides.

Rapidité et efficacité

La vitesse de sortie dépend du rapport de réduction sélectionné, avec des plages de sortie allant de quelques dizaines à plusieurs centaines de tr/min selon le modèle. Les engrenages sont rectifiés avec une haute précision avec une forme de dent optimisée pour garantir un engrenage fluide à grande vitesse, offrant une efficacité de transmission supérieure à 96 % et un bruit de fonctionnement contrôlé en dessous de 72 dB.

96 %+ d'efficacité <72 dB Bruit Prise de force 540 tr/min Prise de force 1 000 tr/min 2 000 tr/min à grande vitesse Charge testée
Raydafon agricultural gearbox torque and speed range
Chaque boîte de vitesses est chargée et testée avant expédition pour confirmer les performances de charge par rapport aux spécifications du client.
Facilité d'entretien

La boîte de vitesses des machines agricoles est-elle facile à démonter et à réparer ?

En utilisation quotidienne, une boîte de vitesses finit par s'user, perdre de l'huile ou développer un bruit d'engrenage anormal. Ce qui compte à ce stade, c'est la rapidité avec laquelle l'unité peut être ouverte, inspectée et remise en service. Les boîtes de vitesses Raydafon sont conçues autour de cette réalité pratique : globalement compactes, mais simples à démonter et à reconstruire.

  • Conception modulaire— l'arbre d'entrée, l'arbre de sortie, le train d'engrenages et le carter sont assemblés à partir de pièces standardisées. Les outils classiques suffisent pour la plupart des travaux de démontage et de montage.
  • Coque simple et disposition claire des boulons— le boîtier est une structure symétrique en fonte fendue avec des boulons dégagés et bien espacés. Desserrez-les dans l’ordre pour ouvrir le couvercle et inspecter les composants internes.
  • Points communs élevés des pièces— les engrenages, les joints d'huile et les roulements sont de taille standard et hautement interchangeables. Les pièces de rechange sont commandées par numéro de pièce sans fabrication sur mesure.
  • Documentation fournie— chaque boîte de vitesses est livrée avec un schéma éclaté et des instructions de démontage couvrant les numéros de pièces, la séquence d'assemblage et les précautions, pour une réparation en interne ou une assistance à distance de notre équipe technique.
  • Intervalle d'inspection recommandé— vérifiez l'usure des joints d'huile toutes les 500 heures de fonctionnement et inspectez la surface d'engrènement des engrenages pour déceler toute usure anormale ou rayures. Un traitement rapide prolonge considérablement la durée de vie.

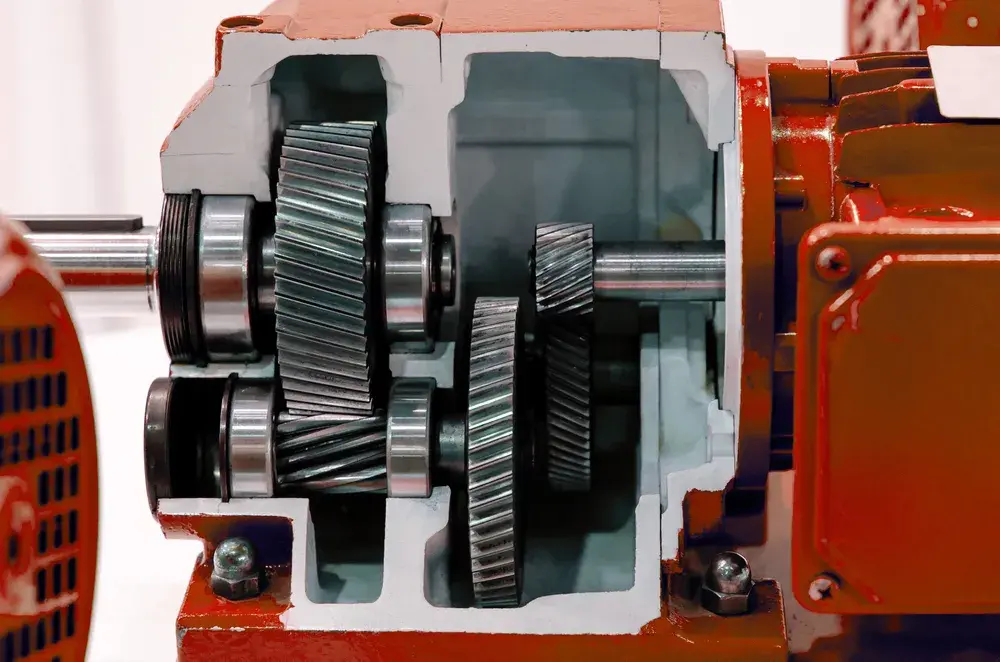

Agricultural gearbox disassembly and maintenance
La construction modulaire avec des pièces internes standardisées garantit un service sur site simple et des coûts de pièces de rechange prévisibles.

Ce que nous recommandons aux exploitants de flotte

Gardez en stock un joint d'huile et un jeu de roulements de rechange par modèle de boîte de vitesses. Sur un cycle d'inspection de 500 heures, cela transforme une panne de mi-saison en une réparation le jour même, ce qui fait généralement la différence entre conserver une fenêtre de récolte et la perdre.

Questions de l'acheteur

FAQ sur les boîtes de vitesses agricoles

Quelles informations dois-je envoyer pour un devis de boîte de vitesses ?

Envoyez le type d'outil, la vitesse de prise de force du tracteur, la vitesse ou le rapport de sortie requis, le couple de travail maximum, les dimensions des arbres d'entrée et de sortie, l'espacement des trous de montage et le sens d'installation. Un dessin, un exemple de photo ou un numéro de pièce accélère considérablement la confirmation.

Pouvez-vous construire une boîte de vitesses pour remplacer une marque spécifique ?

Oui. Nous produisons régulièrement des boîtes de vitesses de remplacement adaptées aux modèles établis, y compris des boîtes de vitesses pour mélangeuses d'aliments compatibles avec les gammes Comer et similaires. Envoyez le numéro de pièce d'origine ou un dessin coté et nous confirmerons la correspondance avant la production.

Quel est le délai de livraison d'un échantillon pour une boîte de vitesses personnalisée ?

Les échantillons personnalisés sont généralement livrés dans un délai d'environ 15 jours, en fonction de la complexité du boîtier et des exigences de taille des engrenages. Le calendrier de production en volume est confirmé avec le devis.

Comment gérez-vous les besoins de lubrification et de maintenance ?

Chaque boîte de vitesses est fournie avec une fenêtre de niveau d'huile et un reniflard. Nous recommandons de vérifier l’état du joint d’huile toutes les 500 heures de fonctionnement et d’inspecter l’usure de la surface d’engrènement des engrenages. Des instructions d’entretien détaillées sont livrées avec chaque unité.

Fournissez-vous d’autres composants de transmission en plus de la boîte de vitesses ?

Oui. Raydafon fabrique égalementArbres de prise de force, réducteurs planétaires, réducteurs à vis sans fin, engrenages de précision etvérins hydrauliques, de sorte qu'une transmission complète d'outil peut provenir d'un seul fournisseur.

Pouvez-vous fournir une production en volume et des accords à long terme ?

Oui. Nous prenons en charge les achats à l'unité ainsi que la personnalisation de gros volumes et les accords d'approvisionnement à long terme. Contactez-nous avec vos volumes annuels et les spécifications requises pour discuter des conditions.

Obtenez votre devis de boîte de vitesses agricole

Envoyez-nous votre type d'outil, la vitesse de prise de force, le rapport, le couple requis et les détails de montage. Raydafon confirmera les spécifications, recommandera la série appropriée et renverra un devis avec délai de livraison. Des manuels de sélection et des tableaux de paramètres techniques sont disponibles sur demande.

View as

Boîte de vitesses de semences d'engrais EP190-R3 pour le diffuseur d'engrais

Boîte de vitesses de semences d'engrais EP190-R3 pour le diffuseur d'engrais

En tant que fabricant et fournisseur chinois, nous avons fabriqué cette boîte de vitesses dans notre propre usine. Il est spécialement adapté pour le modèle EP190-R3. Le rapport de vitesse de 5,8: 1 est juste. La boîte en fonte épaissie n'a pas peur de 300 kg d'engrais. La boîte de vitesses de semence engrais EP190-R3 pour le diffuseur des engrais est toutes "martelées" par extinction à haute fréquence, et la surface dentaire est assez difficile pour résister au test d'usure du HRC55. Le frottement des particules et les bosses sur le terrain lors de la propagation de l'engrais n'affectera pas les performances de nos produits. Le prix est abordable directement de l'usine!
Boîte de vitesses de semence engrais EP35 pour le diffuseur d'engrais

Boîte de vitesses de semence engrais EP35 pour le diffuseur d'engrais

En tant que fabricant et fournisseur professionnel en Chine, la propre usine de Raydafon a créé ingénieusement la boîte de vitesses de Seeder engrais EP35 pour le diffuseur d'engrais, qui est fabriqué sur mesure pour les épandeurs d'engrais! Le produit convient aux modèles d'épandeur d'engrais grand public, et le rapport de vitesse est précisément adapté à la série EP35. La boîte est faite d'alliage d'aluminium moulé à haute résistance, qui est léger mais a une forte résistance à l'impact et peut résister à 8 heures de fonctionnement continu à haute intensité. Les engrenages sont nitridés, avec une dureté de surface de HV700 et une augmentation de 50% de la résistance à l'usure. De la R&D et de la production à l'inspection et à l'expédition de qualité, nous contrôlons l'ensemble du processus et vous fournissons des solutions de transmission des écarts d'engrais efficaces et durables à un prix très compétitif!
Boîte de vitesses pour mélangeur d'alimentation pour mélangeur TMR EP-RMG

Boîte de vitesses pour mélangeur d'alimentation pour mélangeur TMR EP-RMG

En tant que fabricant et fournisseur puissant en Chine, la boîte de vitesses du mélangeur d'aliments Raydafon pour le mélangeur TMR EP RMG produite dans sa propre usine est spécialement conçue pour une alimentation de précision ! Le produit convient aux mélangeurs TMR de la série EP RMG, avec des rapports de vitesse allant de 3:1 à 12:1. Le corps de la boîte est en fonte épaissie et peut supporter une charge de mélange d'aliments de 10 tonnes. Les engrenages sont carburés et trempés, la dureté de la surface des dents atteint HRC58 et la résistance à l'usure est améliorée de 40 %. Il est équipé de roulements importés à l'intérieur pour prendre en charge un fonctionnement continu 24 heures sur 24 sans blocage. De la recherche et du développement à l'assemblage, nous contrôlons strictement la qualité tout au long du processus et fournissons des solutions de transmission efficaces et stables pour les ranchs à un prix très compétitif !
Comer Boîte de vitesses de rechange pour mélangeur d'alimentation

Comer Boîte de vitesses de rechange pour mélangeur d'alimentation

Un remplacement fabriqué par Raydafon pour la boîte de vitesses du mélangeur d'aliments C3A utilisée sur les wagons de mélange et les alimentateurs TMR. Conçu pour une entrée de 540 tr/min et une puissance d'entrée jusqu'à 92 kW, avec des connexions d'entrée et de sortie cannelées Z20 de 1-3/4 pouce sur le modèle de montage standard C3A. Le boîtier est en fonte ; les engrenages sont carburés et trempés à HRC55 ou plus pour une résistance à l'usure et aux chocs, et les roulements à grande vitesse importés supportent la charge de mélange en service quotidien continu. Des ratios de 1:1 et 1,8:1 sont disponibles pour ce modèle. Compatible avec les mélangeuses d'Aksa, DAF Agro, Falke Maschinenbau, Euromilk et Metal-Fach. Comer et C3A sont des marques commerciales de Comer Industries ; Raydafon est un fabricant indépendant et n'est pas affilié à eux. Envoyez votre rapport et une photo de l'ancienne plaque signalétique pour une confirmation de montage et un devis dans les 24 heures.
En tant que fabricant et fournisseur fiable Boîte de vitesses agricole en Chine, nos produits ont réussi la certification CE. Si vous souhaitez acheter des produits de qualité, veuillez nous contacter.
