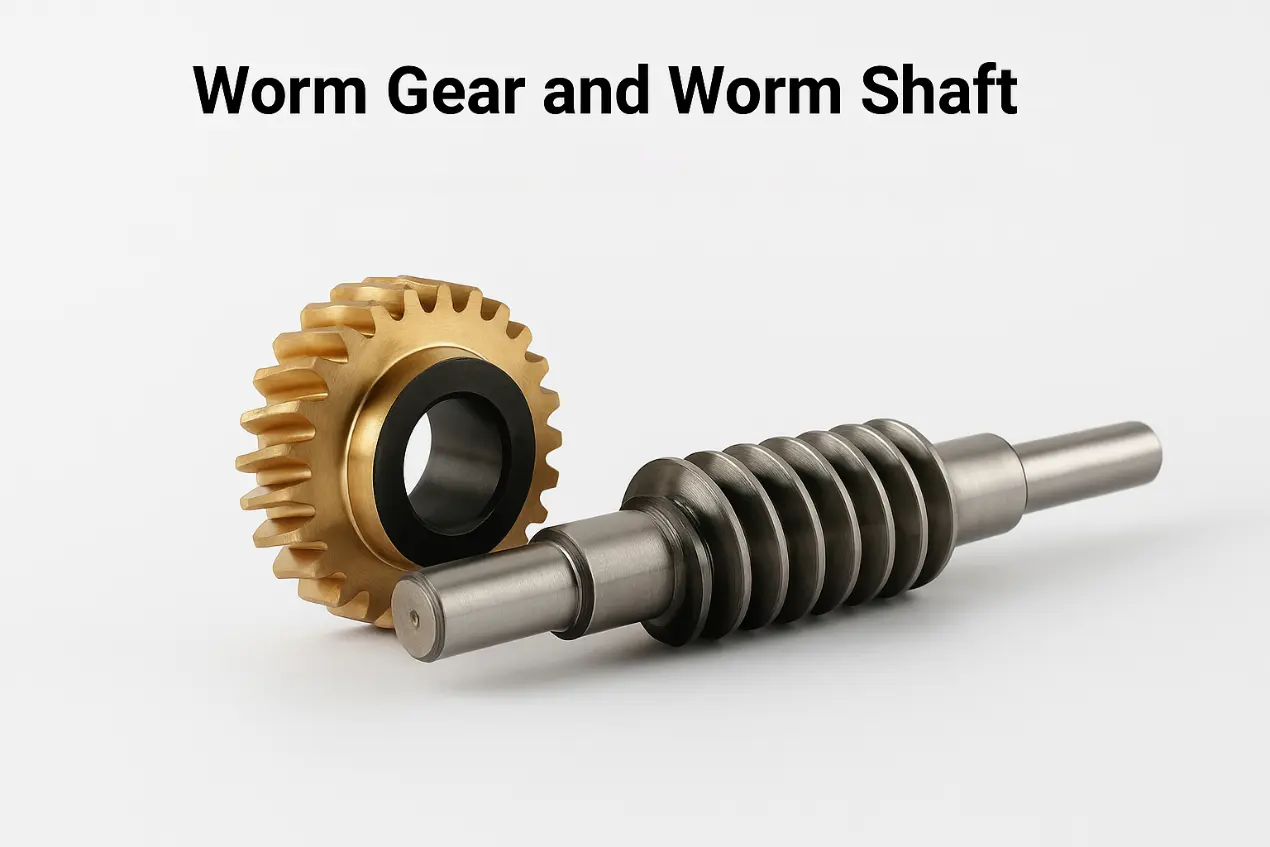

Engrenage à ver et arbre de ver

Si vous souhaitez acheter du matériel de ver haut de performance et un arbre de vers,Raydafon, en tant que fabricant et usine expérimentés en Chine, est un choix digne de confiance. S'appuyant sur les avantages de la chaîne industrielle locale, nous contrôlons les coûts de la source, conservons les prix dans une fourchette raisonnable tout en garantissant la qualité, et en tant que fournisseur technique, nous nous engageons à fournir aux clients des solutions de transmission de l'équipement de verrouillage précises, durables et efficaces.

Du point de vue de la structure du produit, de l'engrenage à vis sans fin et de l'arbre de ver a non seulement une fonction auto-verrouillable, qui convient aux équipements tels que les systèmes de levage qui doivent empêcher l'inversion, mais ont également une large gamme de rapports de transmission, qui peuvent atteindre une large gamme de décélération dans un espace limité. Nous fournissons des modèles standard avec un module de 1 à 10 mm et un nombre de tête de 1 à 4. En même temps, nous acceptons la personnalisation du dessin et le développement non standard. La structure à double tête en option peut atteindre un positionnement de contrecoup nul et la précision est contrôlée en ± 15 secondes d'arc. Il est largement utilisé dans les applications avec des exigences de précision de transmission extrêmement élevées telles que les joints de robot, les plateformes de test haut de gamme et les équipements militaires et aérospatiaux.

En termes de technologie de traitement, Raydafon implémente strictement le système de qualité ISO 9001, et l'ensemble du processus couvre la coulée vierge, le resserrement des vertes, le traitement thermique, le polissage miroir et la détection à trois coordonnées. Le randonnée de l'anneau d'engrenage à ver est contrôlé à moins de 0,02 mm, et l'erreur de fil de ver est ≤ 0,01 mm, garantissant une grande zone de contact de surface dentaire et une efficacité de maillage élevée. L'efficacité réelle de transmission de test peut atteindre 92%. Dans le même temps, la conception indépendante du réservoir d'huile prolonge la durée de vie à plus de 8000 heures.

Choisir Raydafonengrenage à ver et arbre de versignifie choisir un ensemble de composants de transmission qui peuvent être utilisés en toute confiance. Qu'il s'agisse d'une machine complète ou d'un remplacement de pièces de rechange, nous pouvons vous fournir une solution contrôlée par la livraison. Bienvenue à contacter notre équipe technique pour obtenir des modèles de produits et des informations de sélection, et nous développerons une solution dédiée pour vous dans les 24 heures.

Quelles marques de réducteur ou interfaces d'équipement grand public sont compatibles?

L'engrenage à vis sans fin et l'arbre de ver produit par Raydafon ont une bonne compatibilité. La conception considère entièrement les structures réductrices grand public au pays et à l'étranger, ce qui est pratique pour les clients pour remplacer ou compléter rapidement toute la machine dans le système existant. Nos spécifications conventionnelles des produits d'engrenages à vers couvrent M1M10, le nombre de têtes de vers peut être de 14, la conception de la distance centrale est flexible et elle peut être largement compatible avec une variété de boîtiers de réducteur standard et d'interfaces d'installation.

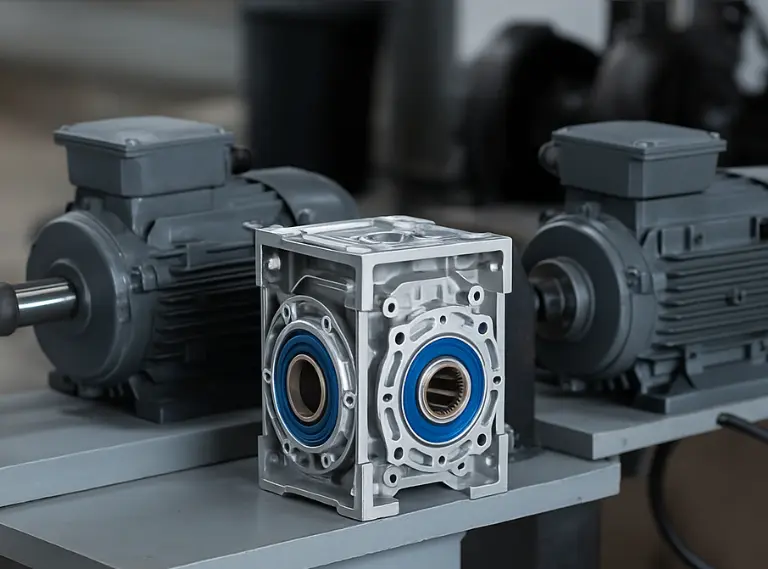

En termes d'adaptation de marque, nos produits peuvent être directement appliqués aux réducteurs de VR courants, aux réducteurs NMRV, aux réducteurs de la série WP, aux réducteurs de coquilles en aluminium VF et à d'autres modèles sur le marché, et soutiennent la remplacement de modules standard de marques domestiques et étrangères telles que Sew, Bonfiglili, Modules, Tsubaki, Dongli, Quanli, la contrainte de Worm à Corgue à Canmi Des interfaces spéciales, telles que des clés plates, des splines ou des méthodes de connexion personnalisées avec des trous de vis d'extrémité, qui sont pratiques pour l'amarrage rapide avec des moteurs ou des arbres de sortie.

De plus, Raydafon peut faire une personnalisation non standard en fonction des dessins de taille réducteur du client pour garantir que le fil de ver, la position du trou de montage, le nombre de dents et d'autres paramètres correspondent à la machine d'origine une par une, afin d'atteindre un remplacement transparent. Pour l'équipement qui nécessite une installation compacte ou des angles de positionnement spéciaux (tels que les robots, les machines d'emballage, les plates-formes de levage, etc.), nous pouvons également fournir des solutions directionnelles de précision à petit volume et à haute diffusion. Tous les produits personnalisés seront testés pour les points de course et de contact avant de quitter l'usine pour s'assurer qu'il n'y a pas d'interférence et de bruit anormal dans le processus d'assemblage réel.

Si l'équipement que vous utilisez appartient aux modèles de réducteur communs ci-dessus, ou qu'il existe des dessins et des échantillons pour référence, nous pouvons rapidement émettre des solutions de correspondance et des suggestions de sélection après avoir confirmé l'interface, vous évitant le développement et le temps de débogage. Bienvenue pour répondre à vos besoins de correspondance, et nous sélectionnerons les produits de puits de ver le plus appropriés pour vous.

L'équipement de vers a-t-il une fonction auto-verrouillable? À quel angle ou quelle charge est l'effet le mieux?

En raison de sa méthode de maillage unique, la transmission de l'engrenage à ver a naturellement une certaine capacité d'auto-verrouillage. La clé de cet effet auto-verrouillé réside dans "l'angle de plomb du ver" - tout simplement, c'est l'angle d'inclinaison de l'hélice de ver. Lorsque l'angle de plomb est inférieur à 5 °, la charge ne peut pas conduire le ver à tourner dans la direction opposée sans force externe, atteignant ainsi l'auto-verrouillage mécanique. Ceci est très utile dans certains équipements qui doivent empêcher l'inversion, tels que les mécanismes de frein d'ascenseur, les plates-formes de levage de stade, les lecteurs de vanne, etc., pour s'assurer que l'équipement est automatiquement verrouillé lorsque l'alimentation est éteinte ou cesse de fonctionner pour éviter de glisser ou de dyster.

Cependant, plus la capacité d'auto-verrouillage est forte, mieux c'est. Il est mutuellement restreint par l'efficacité. Plus l'angle de plomb est petit, plus le verrouillage de l'auto-verrouillage est fort, mais l'efficacité de transmission sera également relativement réduite; Bien que le ver avec un angle de plomb supérieur à 7 ° soit efficace, sa capacité d'auto-verrouillage sera considérablement réduite. Dans les applications pratiques, Raydafon recommande généralement aux clients de faire des choix équilibrés en fonction du scénario d'utilisation. Par exemple, sur l'équipement avec de grandes charges verticales et des exigences de sécurité élevées (telles que les systèmes de levage hydrauliques), une structure de vers à petite tête à petite hauteur peut être utilisée pour améliorer l'effet auto-verrouillé. Pour les mécanismes d'automatisation qui nécessitent un démarrage et un arrêt fréquents, il est plus approprié d'utiliser des vers à pointe multi-têtes pour améliorer l'efficacité de la transmission.

Dans leengrenage à ver et arbre de verLa gamme de produits fournies par Raydafon, les séries standard d'auto-verrouillage, à haute efficacité et à faible rétestinations ont été développées pour différentes conditions de travail. Certains modèles prennent également en charge la structure à double plomb pour ajuster le dégagement de retour afin d'assurer une correspondance plus raisonnable entre l'auto-verrouillage et la sensibilité à la réponse. Si vous avez besoin de suggestions de sélection détaillées ou de données de test, n'hésitez pas à consulter notre équipe d'ingénierie et technique.
