Engrenage hélicoïdal en plastique
  • Engrenage hélicoïdal en plastiqueEngrenage hélicoïdal en plastique
  • Engrenage hélicoïdal en plastiqueEngrenage hélicoïdal en plastique

Engrenage hélicoïdal en plastique

Raydafon fabrique des engrenages hélicoïdaux en plastique sur mesure en POM et en nylon dans sa propre usine à Ningbo, en Chine. L'outillage standard couvre les modules M0,1 à M2,0, les alésages de Ø1,40 mm à Ø3,05 mm, les diamètres extérieurs de Ø10 à Ø50 mm (jusqu'à Ø120 mm sur l'outillage personnalisé) et les largeurs de face de 2,0 à 10,0 mm, avec une plage de température de fonctionnement de -30 °C à +100 °C. Étant donné que la forme des dents est produite dans le moule d'injection plutôt que découpée, l'angle et le profil de l'hélice restent cohérents tout au long du lot, et les engrenages fonctionnent de manière autolubrifiante et silencieuse – le bruit mesuré est environ 20 % inférieur à celui des entraînements à engrenages droits équivalents dans la même application. Des qualités chargées de verre sont disponibles lorsqu'un couple ou une rigidité plus élevé est nécessaire, et des engrenages usinés en plastique ou en métal sont proposés lorsque le plastique moulé ne peut pas répondre à ces exigences. Envoyez votre dessin ou vos échantillons pour une vérification de l'outillage et un devis dans les 24 heures.

Engrenage hélicoïdal en plastique — POM et nylon, M0.1 à M2.0

Engrenages hélicoïdaux moulés par injection pour les petits entraînements nécessitant un fonctionnement silencieux, sans lubrification et un faible poids. L'outillage standard couvre les modules M0,1 à M2,0, les alésages de Ø1,40 à Ø3,05 mm, les diamètres extérieurs de Ø10 à Ø50 mm et les largeurs de face de 2,0 à 10,0 mm, avec une géométrie de dent moulée au lieu de dents coupées — afin que la cohérence de dent à dent soit maintenue tout au long du lot.

  • M0.1–M2.0Gamme de modules standards
  • Ø1,40–3,05Plage d'alésage standard
  • Ø10–50Plage de diamètre extérieur (mm)
  • −30 à +100Température de travail (°C)

Fabricant d'engrenages hélicoïdaux en plastique en Chine - Engrenages hélicoïdaux personnalisés en POM et en nylon

Raydafon moule des engrenages hélicoïdaux en plastique dans sa propre usine à Ningbo, en Chine, pour les équipementiers qui ont besoin d'un engrenage silencieux et autolubrifiant plutôt que d'un engrenage en acier découpé. Les dents d'engrenage sont formées dans le moule d'injection, de sorte que l'angle d'hélice, le profil et la position de l'alésage sont fixés par l'outil plutôt que par une étape d'usinage ultérieure. C'est pourquoi la forme des dents d'un lot à l'autre reste cohérente et pourquoi le coût unitaire diminue une fois l'outil en marche. Les acheteurs typiques sont les constructeurs de petites machines, les fabricants d'équipements médicaux et de laboratoire, les fabricants d'appareils et de pompes, ainsi que toute personne remplaçant un engrenage en métal lubrifié par un engrenage en plastique sans entretien.

L'outillage standard est l'itinéraire le plus rapide et le moins cher : envoyez le module, le nombre de dents, l'angle d'hélice, l'alésage et la largeur de la face, et si le moule existe, nous citons l'outillage en stock. Lorsque la géométrie est nouvelle, nous construisons l’outil et le moulons selon votre dessin. Les produits connexes du même atelier incluent leengrenage hélicoïdalgamme en métal pour un couple plus élevé, le pleinéquipement en plastiqueligne sous forme d'éperon, de ver et interne, etengrenages droitssi votre lecteur n'a pas besoin de chevauchement hélicoïdal.

Caractéristiques

  • Type de produitEngrenage hélicoïdal (moulé par injection)
  • Module standardM0.1 – M2.0
  • MatérielPolyacétal (POM) / Nylon, qualités chargées verre sur demande
  • Alésage standardØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Diamètre extérieurØ10,0 – Ø50,0 mm, jusqu'à Ø120 mm sur outillage personnalisé
  • Largeur du visage (L)2,0 – 10,0 mm
  • Température de travail−30 °C à +100 °C
  • LubrificationAutolubrifiant, aucune graisse requise en service normal
  • PersonnalisationModule vers M3.0, nombre de dents, angle d'hélice, alésage, moyeu, rainure de clavette, couleur

Spécification standard. L'alésage, le diamètre extérieur et la largeur de la face sont flexibles dans les plages indiquées — indiquez-nous les valeurs dont vous avez besoin.

Taper Module Matériel Alésage Diamètre extérieur Largeur du visage (L)
Engrenage hélicoïdal M0.1 – M2.0 Polyacétal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (souple) Ø10,0 – Ø50,0 mm (flexible) 2,0 – 10,0 mm (souple)

Tolérance et capacité :les engrenages en plastique moulé ont une bande de tolérance plus large que les engrenages en métal découpé, et les chiffres exacts dépendent du module, de l'épaisseur de la paroi et de la qualité du matériau. Veuillez indiquer le jeu et la tolérance d'entraxe dont votre assemblage a besoin au stade du devis. Nous confirmerons ce que l'outillage peut contenir, ou recommanderons un engrenage coupé si le plastique ne peut pas y répondre.

POM ou Nylon : Choisir le bon matériau

Polyacétal (POM)

Le choix par défaut pour les petits engrenages de précision. Faible frottement, rigidité élevée et dimensions très stables sous humidité, ce qui permet de maintenir l'entraxe et le jeu prévisibles. Idéal pour les entraînements à fonctionnement continu et pour les assemblages où l'engrenage doit conserver une tolérance pendant des mois.

Nylon (PA)

Plus résistant et plus tolérant aux chocs que le POM, avec un meilleur amortissement des chocs et des vibrations, mais il absorbe l'humidité et change légèrement de dimension avec l'humidité. Adapté aux entraînements intermittents, chargés d'impacts ou à vibrations élevées plutôt qu'au positionnement à tolérance serrée.

Qualités remplies de verre

L'ajout de fibre de verre augmente la résistance et la rigidité pour un couple plus élevé et améliore la résistance au fluage à température élevée, mais augmente l'usure du moule et réduit légèrement l'amortissement naturel. Nous vous conseillerons sur le niveau et la durée de vie prévue pour votre service.

Si votre exigence de couple dépasse ce que le plastique moulé peut supporter, la réponse honnête est un engrenage coupé — consultez notreengrenage droitet gamme d'engrenages hélicoïdaux en métal. Nous préférons citer la bonne pièce plutôt que de vendre un engrenage en plastique qui tombe en panne en service.

Détail du produit

Les photographies ci-dessous montrent nos engrenages hélicoïdaux en plastique moulé : forme des dents, finition du moyeu et de l'alésage, ainsi que le jeu d'engrenages assemblé.

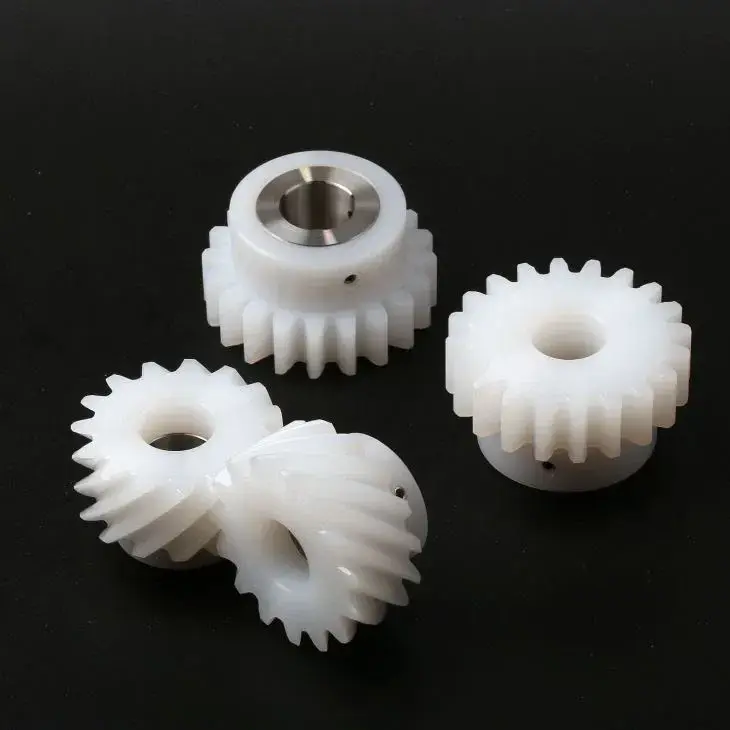

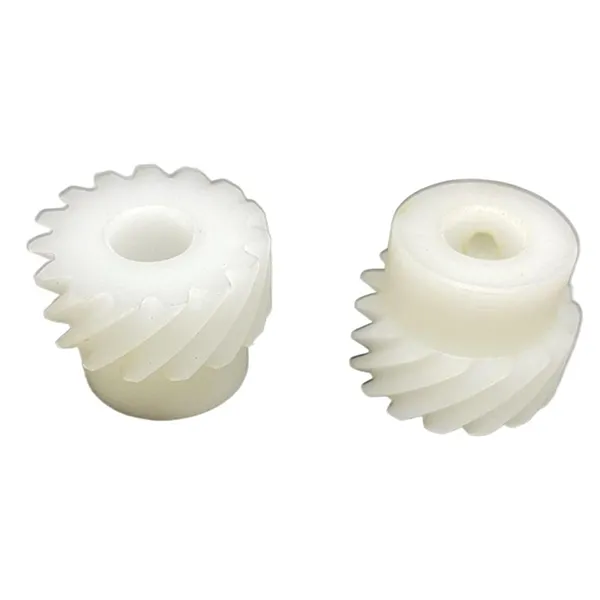

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Engrenage hélicoïdal en plastique moulé — angle d'hélice, forme de dent et alésage fini.

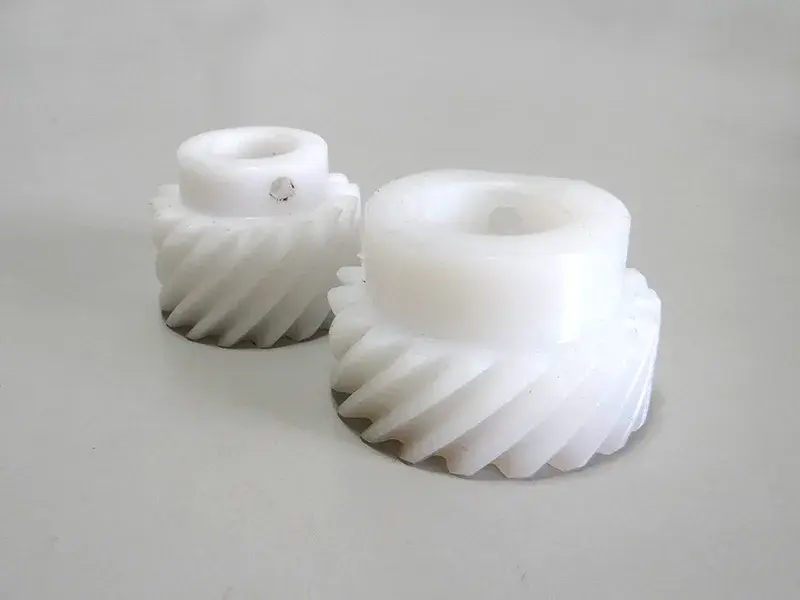

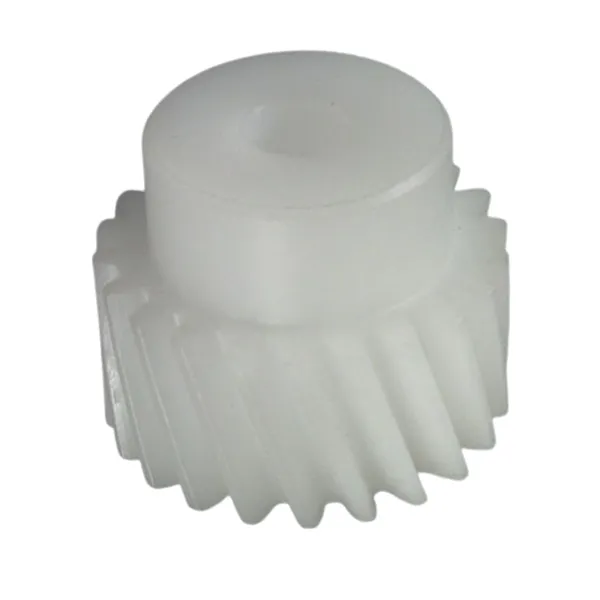

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Engrenage hélicoïdal POM standard avec moyeu et alésage de précision.
Plastic helical gear set assembled in a small drive application
Engrenage hélicoïdal en plastique assemblé dans un petit entraînement.

Avantages clés

  1. 01

    Autolubrifiant

    Le POM et le nylon fonctionnent l'un contre l'autre ou contre l'acier sans film d'huile ou de graisse, de sorte qu'une boîte de vitesses qui nécessitait auparavant une chambre de lubrifiant, des joints et un intervalle d'entretien peut être construite sans entretien.

  2. 02

    Transmission silencieuse

    Le chevauchement de l'hélice d'une dent hélicoïdale s'engage progressivement plutôt qu'avec un seul impact, et le polymère lui-même amortit les vibrations : le bruit mesuré sur nos engrenages est environ 20 % inférieur aux entraînements à engrenages droits équivalents dans la même application.

  3. 03

    Poids alternatif inférieur

    Le plastique moulé est beaucoup plus léger que l'acier ou le laiton, ce qui réduit l'inertie des pièces entraînées. Cela est important pour les outils manuels, les instruments portables, les petits mécanismes de positionnement et autres produits sensibles au poids.

  4. 04

    Corrosion et résistance chimique

    Les plastiques techniques ne rouillent pas et résistent à la plupart des acides, alcalis, détergents et agents de nettoyage en contact avec les aliments, de sorte que l'engrenage peut fonctionner dans des environnements humides, lavés ou légèrement corrosifs où un engrenage métallique aurait besoin d'un placage.

  5. 05

    Géométrie moulée cohérente

    La forme des dents provient de la cavité du moule, de sorte que chaque pièce du lot est essentiellement identique : pas de dérive d'usure de la fraise, pas de variation de profil d'une course à l'autre et beaucoup moins d'efforts d'inspection pour vous.

  6. 06

    Prix ​​direct usine

    L’outillage, le moulage et l’inspection se déroulent tous sous un même toit, sans marge commerciale entre les deux. Le prix unitaire dépend de l’étape d’outillage et non d’une couche intermédiaire.

Comment un engrenage hélicoïdal transmet le couple

Les dents d'un engrenage droit rencontrent les dents correspondantes en même temps. Les dents d'un engrenage hélicoïdal sont disposées selon un angle par rapport à l'axe, de sorte que le contact commence à une extrémité de la dent et se propage à l'autre, comme une fermeture éclair se ferme. La charge s'accumule donc progressivement au lieu d'arriver sous la forme d'un impact, ce qui est la principale raison pour laquelle une paire hélicoïdale fonctionne plus doucement et plus silencieusement qu'une paire droite à la même vitesse et avec la même charge.

Le deuxième effet est le partage de charge. Étant donné que plusieurs dents sont en contact à tout moment le long de cette ligne diagonale, la force nécessaire pour transmettre un couple donné est répartie sur une plus grande surface du flanc de la dent, de sorte que la pression de contact locale est plus faible et l'usure de la surface est plus lente. Une seule dent en plastique supportant toute la charge se déformerait ; un ensemble de dents ne le partage pas - c'est exactement pourquoi la géométrie hélicoïdale convient aux matériaux relativement mous tels que le POM et le nylon.

Les dents hélicoïdales produisent également une charge de poussée axiale le long de l'arbre, de sorte que les roulements ou les rondelles de butée de l'arbre doivent pouvoir la supporter. C'est le seul point de conception qui mérite d'être vérifié avant de spécifier un engrenage hélicoïdal à la place d'un engrenage droit : le chevauchement des dents assure le silence et le partage de la charge, mais il transmet une force axiale supplémentaire au reste de l'assemblage.

Applications

  • Petits motoréducteursÉtapes de réduction silencieuses
  • Appareils médicaux et de laboratoireEntraînements propres et sans lubrification
  • Équipement pour l'alimentation et les boissonsPièces lavables et résistantes aux produits chimiques
  • Appareils de bureau et électroménagersActionnement et minuteries silencieux
  • Accessoires automobilesRétroviseurs, sièges, verrous, petits actionneurs
  • Instrumentation & robotiqueEntraînements de positionnement légers et à faible inertie
  • Distributeurs automatiques et distributeursMécanismes autolubrifiants longue durée
  • Pompes et vannesEngrenage interne antirouille

Si votre application n'est pas répertoriée, envoyez le dessin ou l'échantillon de pièce. Dans la plupart des cas, nous pouvons confirmer à partir du module, de l'alésage et de l'angle d'hélice si un outillage standard convient ou si un nouveau moule est nécessaire.

FAQ Acheteur

  • Ces engrenages sont-ils moulés ou usinés à partir d'une barre de plastique ?Ils sont moulés par injection dans un outillage en acier, ce qui permet de maintenir la géométrie des dents identique dans tout le lot et de réduire le coût unitaire. Des engrenages en plastique usiné sont disponibles pour les prototypes et les très faibles volumes.
  • Quel est le couple maximum qu’un engrenage hélicoïdal en plastique peut supporter ?Cela dépend du module, de la largeur de la face, du nombre de dents et de la qualité du matériau. Nous ne publions donc pas un seul chiffre. Envoyez le couple, la vitesse et le cycle de service et nous vous recommanderons un module et un matériau, ou vous indiquerons si le service nécessite plutôt un engrenage métallique.
  • Dois-je lubrifier l'engrenage ?Non, en service normal. Le POM et le nylon sont autolubrifiants. Pour un fonctionnement continu à grande vitesse ou sous forte charge, une petite quantité de graisse compatible peut prolonger la durée de vie, et nous vous le dirons au stade du devis si votre tâche l'exige.
  • Quelles tolérances pouvez-vous respecter sur l’alésage et la forme des dents ?Les pièces moulées détiennent une bande plus large que les engrenages coupés. Indiquez-nous l'entraxe et la tolérance de jeu dont votre assemblage a besoin et nous confirmerons si l'outillage peut y répondre, ou proposerons une pièce usinée si ce n'est pas le cas.
  • Quel est le coût de l’outillage et le délai de livraison pour un engrenage personnalisé ?Le coût de l'outillage dépend du module, du nombre de cavités et de la taille des engrenages ; les modules plus grands et les outils multi-empreintes coûtent plus cher. Une fois le dessin approuvé, nous confirmons le délai de livraison de l'outil et le calendrier des échantillons avec le devis, normalement dans les 24 heures suivant la réception du dessin.
  • Pouvez-vous faire correspondre un échantillon de pièce que nous utilisons déjà ?Oui. Envoyez un échantillon ou un dessin coté — module, nombre de dents, angle d'hélice, alésage, largeur de face et matériau. Nous confirmerons s'il correspond à l'outillage existant ou nécessite un nouveau moule, et vous proposerons un devis dans les deux cas.

Produits connexes et lectures complémentaires

Demander un devis pour engrenages hélicoïdaux en plastique

Envoyez votre dessin ou les détails de votre échantillon : module, nombre de dents, angle d'hélice, alésage, largeur de face, matériau et quantité. Nous confirmons si un outillage standard convient ou si un nouveau moule est requis, et répondons avec le prix et le délai de livraison dans les 24 heures.

Envoyer une demande maintenant

* Les chiffres cités (réduction du bruit, plage de température, plages de modules et d'alésages) se réfèrent à l'outillage standard et aux conditions de service normales. Veuillez confirmer le dessin final et la qualité du matériau avant de commander.
