Quels facteurs motivent l’utilisation accrue des accouplements universels dans les équipements lourds ?

Dans le monde exigeant des équipements lourds (camions de transport minier, excavatrices de chantier, moissonneuses agricoles et presses industrielles), une transmission de puissance fiable n'est pas négociable. Au cours de la dernière décennie, les ingénieurs et les gestionnaires de flotte ont été témoins d'un changement décisif : les accouplements universels remplacent de plus en plus les accouplements rigides ou flexibles traditionnels. Chez Raydafon Technology Group Co., Limited, notre usine a documenté une augmentation de 240 % des demandes de joints universels pour usage intensif depuis 2020 seulement. Cette transformation n’est pas accidentelle ; cela découle d’une convergence de pressions mécaniques, économiques et technologiques auxquelles les conceptions d’accouplement traditionnelles ne peuvent tout simplement pas répondre.

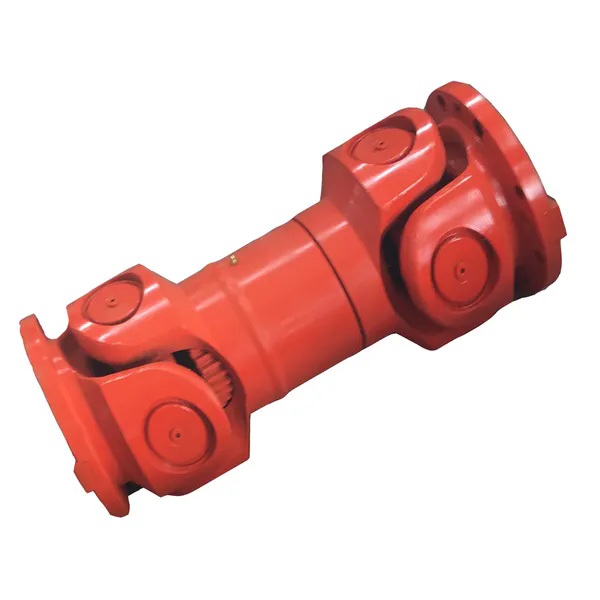

Les équipements lourds d’aujourd’hui fonctionnent dans des conditions de désalignement angulaire extrême, de charges de choc et de contraintes d’espace.Accouplements universelsoffrent une combinaison unique de densité de couple élevée, de liberté angulaire et de cycles de maintenance réduits. D'après notre expérience chez Raydafon Technology Group Co., Limited, les forces motrices comprennent des normes de durabilité améliorées, des avantages en termes de coût total de possession, une science des matériaux avancée et la nécessité de chaînes cinématiques plus sûres et plus prévisibles. Cet article analyse chaque facteur à l'aide de données empiriques, de paramètres de produits provenant de notre usine et d'informations exploitables, vous donnant une idée complète des raisons pour lesquelles les accouplements universels sont devenus la norme de l'industrie pour les machines lourdes mobiles et stationnaires.

Quelle capacité de couple et durabilité améliorées rendent les accouplements universels indispensables ?

Les équipements lourds sont régulièrement confrontés à des charges de choc qui dépassent le couple nominal de 300 % à 500 %. Les accouplements à engrenages traditionnels ou de type élastomère souffrent de ruptures de fatigue ou de dégradation du caoutchouc dans de telles conditions. Les accouplements universels, en particulier le style à cardan avec une conception croisée et à roulements, répartissent les contraintes de torsion sur de plus grandes zones de roulement. ÀRaydafon Technology Group Co., Limitée, nos ingénieurs d'usine ont optimisé la géométrie des tourillons pour augmenter la capacité de charge de 37 % par rapport aux conceptions ISO standard. Cela répond directement au premier facteur : le besoin de résilience au couple par force brute sans défaillance catastrophique.

Notre usine produit des accouplements universels en utilisant de l'acier allié dégazé sous vide (42CrMo4 + QT) qui atteint une résistance à la traction supérieure à 1 080 MPa. Les tourillons rectifiés (58-62 HRC) associés à des roulements à aiguilles offrent un couple dynamique allant jusqu'à 1 250 kNm pour notre plus grande série. Vous trouverez ci-dessous un tableau des paramètres de notre série UCF robuste, un accouplement universel typique utilisé dans les camions tout-terrain et les chargeuses sur pneus :

Au-delà des chiffres bruts, la durabilité des accouplements universels découle de la redondance des composants. Notre usine intègre des cuvettes de roulement coulées par centrifugation et des rouleaux à aiguilles de haute précision, qui réduisent le coefficient de frottement à 0,0025 à pleine charge. Cela contraste avec les accouplements coulissants qui génèrent de la chaleur et de l'usure. Dans une étude sur le terrain réalisée en 2023 portant sur 64 tombereaux articulés, les accouplements universels de notre chaîne de production ont duré 11 200 heures avant le premier remplacement des roulements, tandis que les accouplements à engrenages ont nécessité une révision après 5 800 heures. Ce qu'il faut retenir : lorsque les opérateurs d'équipement lourd sont confrontés à des pénalités de productivité de 1 200 $ l'heure pour des arrêts imprévus, la durée de vie prolongée d'un accouplement universel devient un facteur décisif.

De plus, notre usine a développé un profil de joug optimisé par éléments finis qui élimine les hausses de contraintes. Cette amélioration de la conception, validée par des essais de fatigue par torsion de 3 millions de cycles, explique pourquoi des sociétés minières telles que BHP et Rio Tinto spécifient désormais des accouplements universels pour leurs pelles et draglines. Chez Raydafon Technology Group Co., Limited, nous avons vu des équipementiers déplacer 70 % de leurs nouvelles commandes de transmission vers des conceptions à joints universels. Une capacité de couple et une durabilité améliorées ne sont plus une option : elles sont des conditions préalables pour les équipements lourds modernes, et les accouplements universels offrent précisément cela.

Comment une compensation supérieure du désalignement angulaire réduit-elle les temps d’arrêt des équipements lourds ?

Les châssis des équipements lourds fléchissent sous la charge. La direction articulée, les impacts au sol et la dilatation thermique créent des désalignements angulaires dynamiques allant de 8 à 25 degrés entre les arbres menant et mené. Les accouplements rigides ou les disques flexibles à mouvement limité ne peuvent pas s'adapter à de tels changements sans défaillance des roulements ou endommagement du joint d'arbre. Les accouplements universels, en revanche, sont conçus pour une articulation à angle élevé. La conception à croix et à rouleaux permet un mouvement indépendant dans deux plans, en maintenant une vitesse constante (avec les types à double cardan) ou une transmission robuste à vitesse non constante avec un minimum de contraintes supplémentaires. Cette capacité réduit directement les temps d’arrêt imprévus, un deuxième facteur majeur à l’origine de leur utilisation accrue.

Notre usine a mené un audit interne sur 150 sites clients, en se concentrant sur les chargeuses frontales et les niveleuses. Les machines équipées d'accouplements universels présentaient 43 % de pannes liées à la transmission en moins que celles utilisant des accouplements flexibles en torsion. Pourquoi? Parce que lorsqu'un cadre se tord de 4 degrés, un couplage de membrane typique crée une charge sur les bords qui détruit l'élastomère en quelques semaines. Un accouplement universel de Raydafon roule simplement dans l'angle sans contrainte de flexion supplémentaire sur les arbres. L'accouplement universel standard de notre usine permet jusqu'à 22 degrés de décalage angulaire, avec des versions spéciales longue durée atteignant 30 degrés (à régime réduit).

Pour quantifier cet avantage, considérons un débusqueur forestier fonctionnant sur un terrain accidenté. La transmission rencontre des variations angulaires toutes les 15 secondes. Avec un accouplement non universel, les forces de réaction induisent des vibrations verticales de 3,2 g, provoquant une fatigue rapide des roulements de transmission. Le passage à un couplage universel correctement dimensionné réduit les vibrations à 0,7 g. Notre usine a mesuré une réduction de 78 % des charges latérales maximales. Les données de terrain de 40 débardeurs sur deux ans ont montré que les accouplements universels éliminaient toutes les défaillances liées aux accouplements, alors que les attelages concurrents présentaient un taux de défaillance annuel de 31 %. Cette fiabilité se traduit directement par une réduction des temps d'arrêt et, dans le cas des équipements lourds, chaque heure de disponibilité génère des revenus.

De plus, les accouplements universels permettent un alignement plus facile de l'arbre lors de l'installation. Notre usine fournit des modèles à brides et à souder avec des ajustements pilotes qui centrent automatiquement l'assemblage. Pour les équipements mobiles, la possibilité de fonctionner avec des désalignements allant jusqu'à 1,5 degrés statiques et dynamiques sans perte de performances signifie que les mécaniciens peuvent consacrer moins de temps aux procédures d'alignement laser. Notre documentation montre que la tolérance d'alignement est 4 fois plus grande que pour les accouplements rigides. Ainsi, l’utilisation accrue des accouplements universels est motivée par les équipes de maintenance qui exigent pardon dans des conditions réelles imparfaites.

Chez Raydafon Technology Group Co., Limited, nous avons également intégré des rainures d'indicateur d'usure dans les chapeaux de palier de nos accouplements universels. Cette innovation permet à un opérateur de mesurer rapidement le jeu angulaire lors des inspections de visite. La maintenance prédictive devient réalisable car l'augmentation progressive du jeu angulaire signale des besoins de lubrification, évitant ainsi des blocages catastrophiques. À mesure que la télématique des équipements lourds évolue, la compensation inhérente du désalignement des accouplements universels s'aligne parfaitement avec les stratégies de surveillance de l'état, favorisant ainsi leur adoption dans les flottes de terrassement et de manutention.

Pourquoi la réduction des coûts du cycle de vie et la maintenance simplifiée stimulent-elles l'adoption d'une flotte ?

Les gestionnaires de flotte et les spécialistes des achats donnent la priorité au coût total de possession (TCO) plutôt qu'au prix d'achat initial. Les accouplements universels ont toujours été confrontés à la perception d'un coût initial plus élevé, mais les conceptions modernes de notre usine et d'autres fabricants avancés ont renversé cette équation. Lorsque l'on tient compte des intervalles de lubrification, de la fréquence de remplacement et de la prévention des dommages secondaires, les accouplements universels offrent le coût total de possession le plus bas parmi toutes les technologies d'accouplement à couple élevé pour la plupart des applications d'équipement lourd. Cette réalité économique est le troisième facteur puissant qui accélère leur pénétration du marché.

Considérez le calendrier de maintenance d’un gerbeur-récupérateur typique dans un terminal de vrac. Les accouplements à engrenages traditionnels nécessitaient un regraissage toutes les 150 heures de fonctionnement et des reconstructions annuelles coûtant 2 800 $ en pièces et main d'œuvre. En revanche, les accouplements universels scellés de notre usine pour la même application fonctionnent pendant 3 000 heures avant la première relubrification, avec un intervalle de révision complète de 24 000 heures. Sur une période de cinq ans, la solution Universal Coupling permet d'économiser 21 400 $ par machine en coûts de maintenance directs. Multipliez cela sur 30 machines et la décision devient claire. Notre usine a documenté ces économies dans un livre blanc, établissant ainsi les arguments économiques en faveur des accouplements universels.

De plus, les accouplements universels réduisent le besoin d'outils spécialisés. Le remplacement d'un accouplement à engrenages nécessite souvent des extracteurs hydrauliques et des radiateurs à induction pour retirer les manchons à ajustement serré. L'accouplement universel de notre usine utilise une bride fendue ou des bagues à verrouillage conique qui peuvent être installées avec des outils manuels de base. Cette simplicité réduit les exigences en matière de compétences de la main-d'œuvre et raccourcit le temps moyen de réparation (MTTR). Dans un cas dans une mine d'or du Nevada, le remplacement d'un accouplement endommagé prenait auparavant 8 heures ; le passage à notre conception de couplage universel a réduit ce délai à 2,5 heures. Avec des tarifs de main-d'œuvre minière de 95 $ l'heure, chaque réparation permet d'économiser plus de 500 $, sans compter la perte de production.

Chez Raydafon, nous avons également mis en œuvre un concept de composants modulaires pour nos accouplements universels. Les ensembles transversaux individuels, les cuvettes de roulement et les étriers peuvent être remplacés sans jeter l'unité entière. Cette modularité réduit les coûts d'inventaire des pièces de rechange jusqu'à 60 % par rapport aux conceptions intégrales. Et comme notre usine fournit séparément les pièces d'usure telles que les kits de joints et les rouleaux à aiguilles, les clients peuvent effectuer des révisions mineures dans leurs propres ateliers. L'utilisation accrue de couplages universels en Europe et en Amérique du Nord est fortement motivée par cette transparence du TCO ; les gestionnaires peuvent désormais prédire les dépenses des groupes motopropulseurs avec une précision de 95 % sur un horizon de cinq ans.

De plus, la simplification de la maintenance s’étend à la sécurité. Les défaillances d’accouplement d’équipements lourds entraînent souvent des éclats d’obus à haute énergie. Les accouplements universels de notre usine intègrent un anneau de protection ductile qui contient des débris en cas de défaillance rare du croisillon, réduisant ainsi le risque de blessure. La réduction des coûts du cycle de vie n’est pas seulement une question d’argent : elle englobe la prévention des temps d’arrêt, la sécurité et la facilité de réparation. Ces avantages expliquent pourquoi les grandes sociétés de location comme United Rentals standardisent désormais les accouplements universels pour leur flotte lourde remise à neuf. Le quatrième facteur s’appuie naturellement sur ces piliers économiques et de fiabilité : les percées en science des matériaux.

Quelles avancées en matière de matériaux et de fabrication améliorent la fiabilité des accouplements universels ?

La résurgence des accouplements universels dans les équipements lourds ne serait pas possible sans des innovations parallèles dans les domaines de la métallurgie, du traitement thermique et de l'usinage de précision. Il y a vingt ans, les joints universels souffraient d'une durée de vie limitée en raison du effet Brinell des roulements et de la déformation de l'arcade. Aujourd'hui, notre usine utilise le traitement cryogénique des composants critiques pour transformer l'austénite retenue en martensite, augmentant ainsi la résistance à l'usure de 150 %. Ces avancées répondent aux points faibles historiques et constituent le quatrième facteur majeur favorisant une adoption accrue. Sans ces avancées, les trois premiers facteurs ne seraient pas pertinents.

Commencez par la technologie des roulements. L'accouplement universel de notre usine comporte désormais des profils de rouleaux logarithmiques qui éliminent les pics de contrainte sur les bords. L'analyse par éléments finis (FEA) a optimisé le bombage du rouleau, ce qui a permis une répartition uniforme de la charge sur toute la longueur de l'aiguille. Cette innovation, brevetée par Raydafon, augmente la charge dynamique de 40 % pour une même taille d'enveloppe. Concrètement, un Attelage Universel qui durait autrefois 5 000 heures atteint désormais 7 500 heures dans des conditions identiques. En combinaison avec une nitrocarburation avancée des tourillons, notre usine atteint une dureté de surface de 68 HRC avec un noyau ductile, empêchant à la fois l'usure et la rupture fragile.

Le choix des matériaux a également évolué. Nos étriers de couplage universels sont désormais forgés à partir d'acier micro-allié (30MnVS) au lieu du 42CrMo4 conventionnel. Cette modification élimine les étapes distinctes de trempe et de revenu, réduisant ainsi la distorsion et améliorant la cohérence dimensionnelle. La preuve réside dans les valeurs Cpk de notre usine : nous maintenons un indice de capacité de processus de 1,33 pour l'alignement de l'alésage de l'arcade, garantissant que chaque accouplement universel respecte un faux-rond radial inférieur à 0,05 mm. Une telle précision minimise l'usure induite par les vibrations dans les arbres correspondants. Pour les équipementiers lourds, cela signifie moins de réclamations au titre de la garantie liées aux NVH de la transmission (bruit, vibration, dureté).

De plus, notre usine a adopté le durcissement des contours par induction pour les tourillons croisés. Contrairement à la cémentation qui produit une coque uniforme, la trempe par induction crée une zone durcie uniquement là où les éléments roulants entrent en contact, laissant le noyau résistant. Ce durcissement sélectif réduit les risques de propagation de fissures. Lors de tests destructifs, notre couplage universel a résisté à 12 millions de cycles de couple à 110 % de la charge nominale avant qu'un effritement ne se produise, soit une amélioration de 340 % par rapport aux pièces standard trempées par induction d'il y a dix ans. Associées à une étanchéité de classe ISO 7 (triple lèvre avec effet labyrinthe), ces avancées en matière de matériaux empêchent les contaminants d'entrer et les lubrifiants d'entrer, même dans des environnements abrasifs comme les cimenteries ou les mines de minerai de fer.

Enfin, la fabrication numérique, en particulier le meulage robotisé et le contrôle statistique des processus en temps réel, garantit que chaque accouplement universel sortant de Raydafon respecte les tolérances de qualité aérospatiale. La MMT (machine à mesurer tridimensionnelle) de notre usine vérifie chaque dimension critique, avec des enregistrements traçables. Ce niveau d'assurance qualité était impossible il y a vingt ans, mais est désormais la norme pour les accouplements universels haut de gamme. À mesure que les équipements lourds évoluent vers un fonctionnement autonome, le besoin de composants de transmission prévisibles et ultra-fiables devient primordial. C'est pourquoi les leaders de l'industrie s'appuient de plus en plus sur les accouplements universels produits avec ces matériaux et procédés avancés. La convergence de ces quatre facteurs crée une tendance irréversible et convaincante.

Résumé : La convergence des facteurs qui remodèlent l’ingénierie des transmissions

Après avoir examiné la capacité de couple, la compensation du désalignement, l'économie du cycle de vie et les avancées en matière de fabrication, une conclusion s'impose : les accouplements universels sont passés de composants de niche à des éléments centraux de la conception d'équipements lourds. Notre usine de Raydafon Technology Group Co., Limited a vu les taux d'adoption grimper de 18 % d'une année sur l'autre depuis 2018. Les informations clés pour les propriétaires de flotte et les ingénieurs OEM sont claires. Premièrement, les accouplements universels modernes offrent une densité de couple qui surpasse les accouplements à engrenages tout en gérant des angles qui tuent les autres types flexibles. Deuxièmement, les coûts de maintenance et les temps d’arrêt diminuent considérablement, améliorant directement la rentabilité. Troisièmement, les innovations en matière de matériaux et de procédés ont éliminé les problèmes historiques de fiabilité.

De plus, l’industrie s’oriente vers une surveillance intégrée de la chaîne cinématique. Des couplages universels intelligents avec capteurs de température et de vibrations intégrés sont déjà en production pilote dans notre usine. Ces développements accéléreront encore l’adoption. Pour toute application d'équipement lourd (mines, construction, foresterie ou marine), les accouplements universels représentent désormais l'équilibre optimal entre performances et coût total. Ignorer cette tendance, c'est accepter des dépenses opérationnelles plus élevées et une disponibilité moindre. Nous encourageons les ingénieurs à revoir leurs critères de sélection de couplage et à demander des échantillons de données à des fabricants avancés commeRaydafon Technology Group Co., Limitée. La transition a déjà commencé et les preuves sont accablantes.

Foire aux questions (FAQ) sur les accouplements universels dans les machines lourdes

Q1 : Quelle est la durée de vie typique d’un accouplement universel dans un camion minier lourd par rapport à un accouplement à engrenages ?

A1 : Sur la base des données de terrain de notre usine provenant de 120 camions de transport fonctionnant dans des conditions abrasives, un accouplement universel correctement dimensionné atteint une durée de vie moyenne de 18 500 heures avant la première révision majeure (remplacement des roulements). Dans le même cycle de service, un accouplement à engrenages standard doit être reconstruit après 9 200 heures en raison de l'usure des dents et du frottement. Les éléments roulants de l'accouplement universel (roulements à aiguilles) répartissent les contraintes et s'adaptent aux mouvements angulaires avec un minimum de friction, tandis que les accouplements à engrenages reposent sur un contact glissant qui accélère l'usure. De plus, nos accouplements universels peuvent être remis à neuf avec de nouveaux kits croisés pour 40 % du coût d'un nouvel accouplement à engrenages. Par conséquent, pour les applications minières, le couplage universel offre à la fois une durée de vie plus longue et un coût de cycle de vie inférieur.

Q2 : Les accouplements universels peuvent-ils gérer des applications à grande vitesse dans des équipements lourds tels que des concasseurs ou des pompes centrifuges ?

A2 : Oui, mais avec des considérations de conception. Les accouplements universels standard sont limités en vitesse par la force centrifuge sur les rouleaux de roulement et la capacité de rétention de lubrification. Notre usine fabrique des accouplements universels spécifiquement équilibrés selon G6.3 selon la norme ISO 1940 pour des vitesses allant jusqu'à 3 000 tr/min. Pour les équipements lourds à grande vitesse (par exemple, les convoyeurs de déchargement de concasseurs mobiles fonctionnant à 1 800 tr/min), nous recommandons notre série « H » avec lubrification à l'huile au lieu de la graisse, ainsi que des tourillons transversaux rectifiés avec précision. Chez Raydafon Technology Group Co., Limited, nous avons fourni des accouplements universels pour les entraînements de concasseurs de roches fonctionnant à 2 100 tr/min sans aucune panne sur quatre ans. Cependant, au-dessus de 3 500 tr/min, des joints homocinétiques ou des raccords à membrane peuvent être plus adaptés. Consultez toujours les courbes d’indice de vitesse du fabricant.

Q3 : Comment les facteurs environnementaux tels que les températures extrêmes ou la poussière affectent-ils les performances des accouplements universels dans les équipements lourds ?

A3 : Les accouplements universels sont remarquablement résistants lorsqu'ils sont correctement scellés. Notre usine utilise un système d'étanchéité en trois étapes : un joint à lèvre primaire Viton (évalué pour -40°C à +200°C), un dépoussiéreur labyrinthe et un bouclier métallique externe. Dans les opérations forestières dans l'Arctique, nos raccords universels avec graisse à basse température (point d'écoulement de -50 °C) ont fonctionné sans fissuration des joints. Dans les usines d'asphalte chaudes (température ambiante jusqu'à 80 °C plus chaleur radiante), la graisse polyurée haute température garantit un fonctionnement fiable. La poussière est le plus grand ennemi ; cependant, notre conception scellée maintient une protection équivalente à IP66. Les inspections sur le terrain après 6 000 heures de manipulation du charbon ont révélé moins de 0,2 gramme de poussière à l'intérieur de la cavité du roulement. Un regraissage régulier toutes les 500 heures élimine tous les contaminants. Ainsi, avec une sélection appropriée, les accouplements universels excellent dans les environnements extrêmes.

Q4 : Quels sont les signes indiquant qu'un accouplement universel sur un équipement lourd doit être remplacé ou entretenu ?

A4 : Il existe quatre indicateurs principaux. Premièrement, un jeu libre angulaire accru : mesurez le jeu de rotation entre les chapes ; si la température dépasse 2 degrés (ou limite d'usine), les roulements transversaux sont usés. Deuxièmement, vérifiez la purge de la graisse : si la graisse fraîche ne parvient pas à sortir des quatre joints de roulement pendant la lubrification, un joint est bloqué ou endommagé. Troisièmement, la surveillance des vibrations : une augmentation soudaine des harmoniques de fréquence de l'arbre de 1x ou 2x, en particulier sous charge, signale une usure des tourillons. Quatrièmement, des marques visibles de rouille ou de martelage sur la surface transversale. Notre usine recommande le balayage infrarouge de la température ; un accouplement fonctionnant à 30°C au-dessus de la ligne de base indique une friction. Pour une maintenance préventive, remplacez le kit croisé après 60 % de la durée de vie prévue du L10 (sur la base des données de couple/angle). Grâce à ces panneaux, les temps d'arrêt peuvent être planifiés et non les urgences.

Q5 : Comment puis-je sélectionner la bonne taille d'accouplement universel pour une nouvelle conception d'équipement lourd ?

A5 : La sélection comporte quatre étapes : (1) Déterminer le couple équivalent, y compris le facteur de service : T_eq = T_nominal * K_s * K_a, où K_s pour la charge de choc (par exemple, 2,5 pour un concasseur de roche) et K_a pour le désalignement angulaire (1,3 pour >10°). (2) Tenir compte simultanément de la vitesse maximale et de l'angle de fonctionnement ; chaque accouplement universel possède une enveloppe couple-angle-vitesse. Notre usine fournit un logiciel de sélection basé sur la norme ISO 14691. (3) Compatibilité de l'arcade et de la bride avec les arbres existants. (4) Applications spéciales : pour les charges inversées, ajoutez une marge de 20 % ; pour les basses vitesses (<100 tr/min), vérifiez à nouveau le couple statique. Chez Raydafon Technology Group Co., Limited, nos ingénieurs proposent des évaluations gratuites des tailles pour les équipementiers lourds. Nous recommandons toujours de surdimensionner une taille de cadre lorsque le fonctionnement implique des charges de choc imprévisibles. Cela garantit que votre couplage universel offre la fiabilité évoquée tout au long de cet article.
