Engrenage conique en spirale

Raydafon fabrique des engrenages coniques hélicoïdaux pour entraînements à angle droit dans sa propre usine à Ningbo, en Chine. La ligne de dents incurvée maintient deux dents ou plus en contact à tout moment, de sorte que l'entraînement fonctionne plus doucement et plus silencieusement qu'une paire de dents droites de même taille et supporte plus de couple pour ses dimensions. Les modules standard vont de M3 à M12 avec des nuances de précision DIN6 à DIN9, produits selon ISO, DIN, ANSI, JIS ou BS. Les matériaux comprennent l'acier allié, le C45, l'acier inoxydable, le laiton, le cuivre, l'aluminium et le POM, avec des traitements de surface allant du placage de zinc et de nickel à l'oxyde noir, Geomet et Dacromet. Le pignon peut être coupé avec seulement cinq dents, ce qui permet un rapport de réduction important en une seule étape à angle droit, et les flancs des dents peuvent être rectifiés après traitement thermique pour les nuances de plus haute précision. Les engrenages sont fournis par paires appariées avec le modèle de contact vérifié avant expédition. Envoyez votre dessin ou échantillon pour un devis dans les 24 heures.

Engrenage conique en spirale — Entraînement à angle droit à dents courbées, M3 à M12

L'engrenage conique en spirale est le choix de transmission à angle droit lorsque la douceur et la capacité de charge comptent plus que toute autre chose. Les lignes de dents incurvées maintiennent deux dents ou plus en contact à tout moment, de sorte que l'entraînement fonctionne silencieusement, s'use uniformément et supporte beaucoup plus de charge qu'une paire de dents droites de même taille. Raydafon coupe, traite thermiquement et rectifie ces engrenages dans sa propre usine à Ningbo, en Chine.

5 dents minimumSur pignon, permettant de grands rapports en un seul étage
DIN6 – DIN9Nuances de précision, rectifiées sur demande
M3 – M12Modules standards, autres à dessin

Justification de la conception

Pourquoi choisir un engrenage conique en spirale au lieu d'un engrenage conique droit

La différence entre les deux réside entièrement dans la ligne dentaire. Les dents d'un engrenage conique droit s'étendent radialement, de sorte que chaque dent engage la dent correspondante sur toute sa largeur au même instant - un impact soudain qui se répète sur chaque dent. Les dents d'un engrenage conique en spirale sont coupées selon une courbe, de sorte que le contact commence à une extrémité de la dent et se propage à l'autre, exactement de la même manière qu'une fermeture éclair se ferme. Ce seul changement géométrique est responsable de tous les avantages ci-dessous.

Engrenage conique en spirale

  • Deux dents ou plus partagent la charge à tout moment, car le coefficient de chevauchement est plus élevé
  • Engagement progressif au lieu de l'impact, ce qui réduit considérablement le bruit de fonctionnement
  • Pression de contact répartie sur une ligne de contact plus longue, donnant une usure plus uniforme
  • Le pignon peut fonctionner avec seulement 5 dents, permettant un rapport élevé en une seule étape
  • Modèle de contact réglable grâce au rayon de la tête de coupe et peut être encore amélioré par meulage
  • Produit une force axiale que les roulements d’arbre doivent être sélectionnés pour supporter

Engrenage conique droit

  • Une dent supporte toute la charge au moment de l'engagement
  • L'impact à chaque entrée de dent produit plus de bruit et de vibrations
  • Pression de contact locale plus élevée, donc l'usure a tendance à se concentrer
  • Le nombre minimum de dents sur le pignon est plus élevé, ce qui limite le rapport à un étage
  • Plus simple et moins cher à découper, ce qui convient aux entraînements critiques à faible vitesse et à faible bruit
  • Aucune force axiale générée, la sélection des roulements est donc plus simple

Un point de conception à planifier :parce que la ligne de dents est hélicoïdale, un engrenage conique en spirale génère une poussée axiale le long de l'arbre. Ce n’est pas un défaut, c’est le prix d’un engagement sans heurts. Les roulements doivent être choisis en conséquence, c'est pourquoi une paire conique en spirale est normalement spécifiée avec l'arbre et l'ensemble de roulements plutôt que comme remplacement immédiat d'une paire conique droite.

Caractéristiques

Spécifications des engrenages coniques en spirale et options disponibles

  • Numéro de modèle (module)M3, M4, M5, M8, M12 et autres
  • Forme de dentSpirale (ligne de dents courbe), entraînement à angle droit
  • Nombre minimum de dents de pignon5 dents
  • Nuances de précisionDIN6, DIN7, DIN8, DIN9
  • NormesISO, DIN, ANSI, JIS, BS et non standard / selon dessin
  • MatérielsAcier allié, acier C45, acier inoxydable, laiton, cuivre, aluminium, POM
  • Traitement des dentsFraisé, trempé ou rectifié (meulage utilisé pour les nuances de précision supérieure)
  • Tolérance0,001 mm – 0,1 mm selon la caractéristique et le degré de précision
  • Traitement de surfaceZingué, nickelé, passivation, oxydation, anodisation, Geomet, Dacromet, oxyde noir, phosphatation, poudrage, électrophorèse
  • Opérations supplémentairesGrenaillage, sablage, traitement thermique, recuit, revenu, polissage
  • EmballageSac en plastique et carton, ou caisse en bois
  • Conditions de paiementT/T, LC
  • Délai de production20 jours ouvrables pour les échantillons, 25 jours pour le vrac
  • ÉchantillonsExemple de prix : 2 à 100 USD ; échantillon de fret express payé par le client

Fiche technique complète. Faites défiler le tableau latéralement sur un appareil mobile pour lire chaque ligne.

Article Spécification
Numéro de modèle M3, M4, M5, M8, M12, etc.
Matériel Laiton, acier C45, acier inoxydable, cuivre, POM, aluminium, alliage et autres
Standard ISO, DIN, ANSI, JIS, BS et non standard
Précision DIN6, DIN7, DIN8, DIN9
Traitement des dents Trempé, fraisé ou meulé
Tolérance 0,001 mm – 0,01 mm – 0,1 mm, selon la caractéristique et le degré de précision spécifié
Traitement de surface Zingué, nickelé, passivation, oxydation, anodisation, Geomet, Dacromet, oxyde noir, phosphatation, poudrage, électrophorèse
Finition Grenaillage, sablage, traitement thermique, recuit, revenu, polissage
Emballage des articles Sac et carton en plastique, ou emballage en bois
Conditions de paiement T/T, LC
Délai de production 20 jours ouvrables pour l'échantillon, 25 jours pour le vrac
Échantillons Exemple de fourchette de prix de 2 à 100 USD. Exemple de fret express payé par le client.
Application Machines de contrôle automatique, industrie des semi-conducteurs, machines industrielles générales, équipements médicaux, équipements d'énergie solaire, machines-outils, systèmes de stationnement, équipements de transport ferroviaire et aérien à grande vitesse, et similaires

À propos de la tolérance et de la précision :les chiffres de ce tableau correspondent à une fourchette couvrant l'ensemble de la famille de produits et non à une seule valeur garantie. La tolérance dépend de la caractéristique mesurée, du module et du niveau de précision que vous spécifiez : un engrenage rectifié DIN6 maintient des limites beaucoup plus strictes qu'un engrenage fraisé DIN9. Dites-nous les exigences en matière de jeu et de modèle de contact de votre assemblage et nous confirmerons la qualité et le processus dont votre équipement a besoin.

Fabrication

Comment nous fabriquons et contrôlons la qualité des engrenages coniques en spirale

Les engrenages coniques en spirale font partie des types d'engrenages les plus difficiles à produire, car le flanc de la dent est une surface incurvée qui doit être générée et non simplement coupée. Le processus que nous exécutons pour chaque commande est délibérément séquentiel : chaque étape est terminée et inspectée avant le début de la suivante, de sorte qu'un problème est détecté à l'étape qui l'a créé plutôt qu'à l'assemblage final.

Préparation à blanc

Le matériau est sélectionné selon le dessin et l'ébauche est tournée et face pour établir les faces de montage et l'alésage auxquels chaque opération ultérieure fait référence.

Taille des engrenages

Les flancs de dents sont générés sur une machine de découpe d'engrenages coniques en spirale en utilisant le rayon de la tête de coupe qui produit l'angle de spirale et le motif de contact requis.

Traitement thermique

La cémentation augmente la dureté de la surface des dents pour une meilleure résistance à l'usure, tandis que le noyau reste suffisamment résistant pour absorber les charges d'impact que l'entraînement subira.

Grincement de dents

Lorsqu'une qualité de précision plus élevée est spécifiée, le flanc est rectifié après traitement thermique pour corriger la distorsion et améliorer la zone de contact et l'état de surface.

Vérification du modèle de contact

La paire est testée sur un banc d'essai avec un composé de marquage afin que la position, la forme et la taille du motif de contact puissent être inspectées par rapport au dessin avant que la paire ne soit libérée.

Inspection et emballage

Contrôle dimensionnel final des caractéristiques importantes pour l'assemblage, puis emballage de protection pour l'exportation – sac en plastique et carton, ou caisse en bois pour les ensembles plus grands.

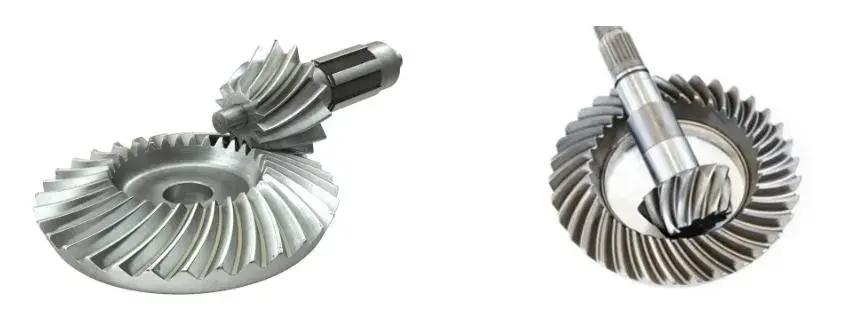

Spiral bevel gear with curved tooth flanks produced by Raydafon
Engrenage conique en spirale avec flancs de dents courbés générés.

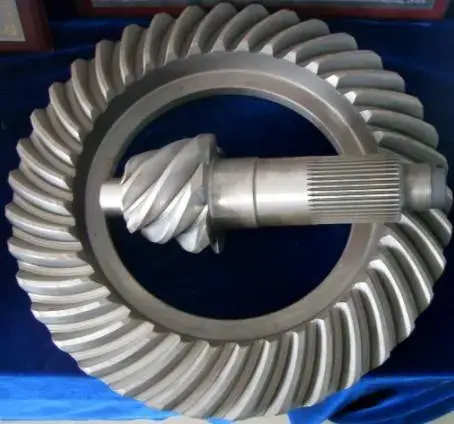

Spiral bevel gear pair showing matched contact pattern and mounting faces
Paire d'engrenages appariés — modèle de contact et faces de montage.

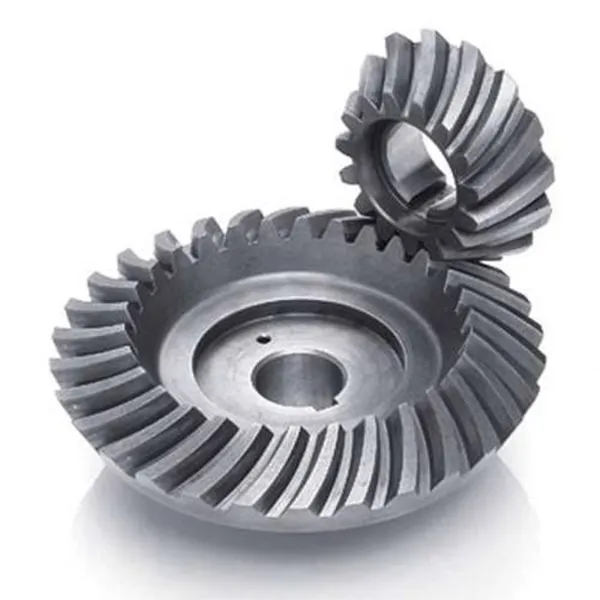

Spiral bevel gear tooth flank detail after grinding
Détail du flanc de la dent après meulage.

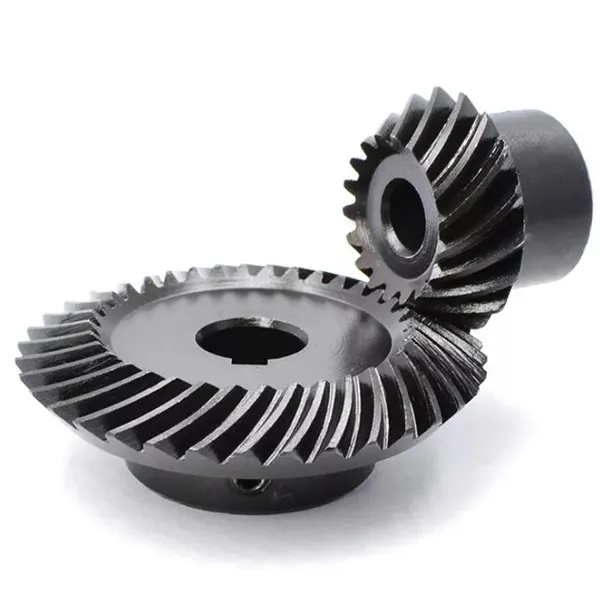

Spiral bevel gear inspection and measurement before packing
Contrôle dimensionnel final avant emballage.

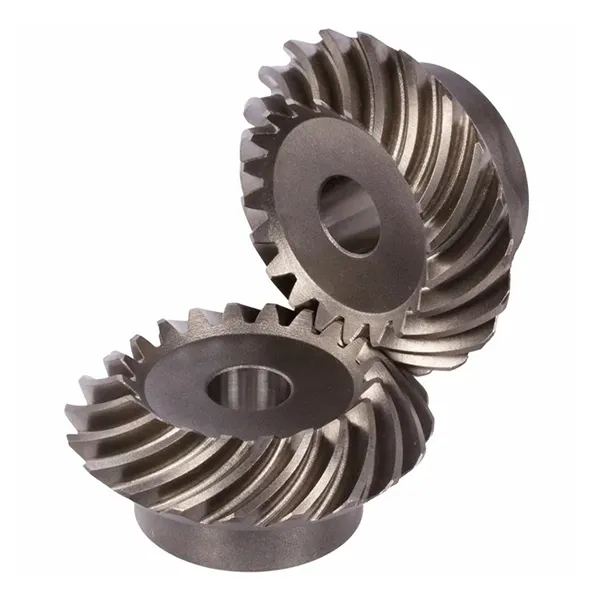

Spiral bevel gear set prepared for export packing
Ensemble d'engrenages préparé pour l'emballage d'exportation.

Avantages clés

Caractéristiques du produit

Fonctionnement fluide et faible bruit

Étant donné que la ligne des dents est courbée, au moins deux dents sont en prise à tout instant et la charge est transmise d'une dent à la suivante lorsque le contact balaie le flanc. Il n’y a pas de moment unique d’impact sur toute la largeur comme c’est le cas avec un engrenage conique droit, donc les vibrations et le bruit diminuent sensiblement – ​​ce qui fait de cette dent le choix standard là où le bruit est contrôlé, des broches de machines-outils aux essieux de véhicules de tourisme.

Capacité de charge élevée et usure uniforme

L'angle d'hélice augmente le coefficient de chevauchement, ce qui signifie que davantage de dents partagent la charge et que la pression de contact sur chaque flanc est plus faible. Une pression plus faible combinée à une ligne de contact plus longue répartit l'usure plus uniformément sur la surface de la dent au lieu de la concentrer près de la ligne de pas. Le résultat pratique est un engrenage qui supporte un couple plus élevé pour sa taille et conserve sa précision plus longtemps en service continu.

Large plage de rapports en un seul étage

Le pignon d'une paire de biseaux hélicoïdaux peut être coupé avec seulement cinq dents, ce qui permet d'obtenir un rapport de réduction important en un seul étage à angle droit au lieu de deux. Pour un concepteur de machines, cela signifie moins de pièces, un carter plus court et moins de jeu accumulé. C'est pourquoi cette forme de dent apparaît si souvent dans les réducteurs à angle droit compacts.

Le modèle de contact peut être corrigé

Étant donné que la courbure des flancs est définie par le rayon de la tête de coupe, le motif de contact peut être décalé et corrigé au stade de la coupe, puis amélioré par meulage après traitement thermique. Ce contrôle sur l'endroit où les dents se touchent réellement est ce qui différencie un engrenage qui fonctionne silencieusement pendant des années d'un autre qui gémit et pique en quelques mois - et c'est une capacité qui dépend de la machine et de l'opérateur, et non du seul dessin.

Matériaux et traitements de surface adaptés à la tâche

La même géométrie de dent peut être produite en acier allié pour les entraînements à couple élevé, en C45 ou en acier inoxydable lorsque la résistance à la corrosion est importante, et en laiton, cuivre, aluminium ou POM pour les applications plus légères ou non magnétiques. Le traitement de surface est ensuite sélectionné en fonction de l'environnement : placage de zinc ou de nickel, oxyde noir, Geomet ou Dacromet pour la protection contre la corrosion, anodisation pour l'aluminium et revêtement en poudre ou électrophorèse pour l'apparence et une durabilité accrue.

Applications

Où les engrenages coniques en spirale sont utilisés

Partout où un entraînement doit tourner à 90 degrés tout en conservant un couple réel et en restant silencieux :

  • Machines-outils— entraînements de broche, têtes d'indexation et mécanismes d'alimentation où la précision de la transmission détermine la qualité de la pièce finie
  • Automobile et transports— engrenages de différentiel et de transmission finale, où une paire à angle droit à faible bruit et à charge élevée est essentielle
  • Machines à contrôle automatique— indexeurs à cames, tables rotatives et mécanismes de prise et de placement
  • Semi-conducteurs et équipements médicaux— des entraînements qui doivent être fluides, silencieux et reproductibles plutôt que simplement puissants
  • Équipement d'énergie solaire— les systèmes d'orientation à chenilles, où le train d'engrenages fonctionne en extérieur toute l'année
  • Systèmes de stationnement et équipements logistiques— mécanismes de levage et de transfert nécessitant une réduction compacte à angle droit
  • Équipements au sol ferroviaires et aéronautiques à grande vitesse— entraînements auxiliaires où la fiabilité et les faibles vibrations sont spécifiées
  • Machines industrielles générales— pompes, mélangeurs, convoyeurs et tout réducteur compact à angle droit

Si votre application n'est pas répertoriée, décrivez la fonction : vitesse d'entrée, couple, rapport et disposition de montage. Une paire de biseaux en spirale est normalement conçue avec la disposition de son arbre et de ses roulements en raison de la poussée axiale qu'elle génère. Ainsi, plus nous voyons la disposition tôt, meilleur est le résultat.

Personnalisation

Engrenages coniques en spirale personnalisés réalisés selon le dessin

Au-delà de la gamme de modules standard, les paramètres qui déterminent si un engrenage s'adapte à votre boîtier peuvent tous être produits selon vos besoins. La personnalisation typique comprend :

  • Nombre de modules et de dents
  • Angle de spirale et main de spirale
  • Ratio et paire appariée
  • Alésage, rainure de clavette et cannelure
  • Géométrie du moyeu et de la face de montage
  • Sélection des matériaux
  • Qualité de précision DIN6–DIN9
  • Traitement de surface
  • Flanc de dent meulé ou fraisé
  • Marquage et identification des ensembles appariés

Envoyez un dessin coté, un échantillon d'engrenage ou le rapport, le couple et l'enveloppe requis et nous confirmerons la géométrie standard la plus proche ou en proposerons une nouvelle. Les paires coniques en spirale sont fournies sous forme d'ensembles appariés, donc si vous remplacez un engrenage d'une paire, dites-le-nous : le remplacement de seulement la moitié d'une paire appariée produit généralement du bruit et une usure rapide, même si les deux pièces sont dimensionnellement correctes.

FAQ Acheteur

FAQ Acheteur

  • Quelle est la différence entre un engrenage conique en spirale et un engrenage conique droit ?La ligne des dents : les dents coniques droites s'étendent radialement et s'engagent sur toute leur largeur à la fois, tandis que les dents coniques en spirale sont incurvées afin que le contact se déplace progressivement d'une extrémité de la dent à l'autre. La forme incurvée permet un chevauchement plus important, de sorte que la charge est partagée par un plus grand nombre de dents, le fonctionnement est plus fluide et plus silencieux, l'usure est plus uniforme et le pignon peut être coupé avec seulement 5 dents.
  • Pouvez-vous réaliser un engrenage conique en spirale d'après mon dessin ou à partir d'un échantillon ?Oui. Envoyez un dessin coté ou un échantillon d'engrenage avec le module, le nombre de dents, l'angle de spirale, le rapport, l'alésage et le matériau. Nous confirmons si la géométrie correspond à l'outillage existant ou nécessite une nouvelle configuration de fraise, établissons un devis en conséquence et pouvons fournir un échantillon dans environ 20 jours ouvrables.
  • Quels matériaux et traitements de surface sont disponibles ?Acier allié et C45 pour les entraînements à couple élevé, acier inoxydable lorsqu'une résistance à la corrosion est nécessaire, et laiton, cuivre, aluminium ou POM pour les applications plus légères ou non magnétiques. Les traitements de surface comprennent le zingage et le nickelage, la passivation, l'oxydation, l'anodisation, le Geomet, le Dacromet, l'oxyde noir, la phosphatation, le revêtement en poudre et l'électrophorèse. Parlez-nous de l'environnement et nous vous en recommanderons un.
  • Dois-je commander une paire assortie ou un seul équipement ?Commandez une paire assortie. Les engrenages coniques en spirale sont rodés et leur motif de contact vérifié comme un ensemble, de sorte que le remplacement d'un seul engrenage d'une paire existante produit généralement du bruit et une usure accélérée même lorsque les deux pièces mesurent correctement. Si un seul engrenage est endommagé, envoyez-nous les deux afin que le remplacement puisse être adapté à la pièce survivante.
  • Pourquoi un engrenage conique hélicoïdal a-t-il besoin de roulements spéciaux ?En raison de l'angle d'hélice dans la ligne des dents, l'engrenage génère une force de poussée axiale le long de l'arbre en plus des charges tangentielles et radiales. Les roulements doivent être sélectionnés pour supporter cette poussée – généralement un rouleau conique ou un agencement à contact angulaire – c'est pourquoi il est préférable de spécifier une paire de biseaux en spirale avec la disposition de l'arbre et du roulement.
  • Quels sont votre tolérance, délai de livraison et conditions de paiement ?La tolérance dépend de la caractéristique et du degré de précision, allant de 0,001 mm à 0,1 mm dans toute la famille ; indiquez-nous vos exigences en matière de jeu et de modèle de contact et nous confirmerons quelle qualité y parvient. Les échantillons prennent environ 20 jours ouvrables et la production en vrac 25 jours, les prix des échantillons sont de 2 à 100 USD avec le fret express payé par le client et les conditions de paiement sont T/T ou L/C.

En rapport

Produits connexes et lectures complémentaires

Demander un devis pour engrenages coniques en spirale

Envoyez votre dessin, échantillon ou le module, le rapport, le couple et l'enveloppe requis. Nous confirmons la géométrie, la qualité de précision et le matériau, et répondons avec le prix et le délai de livraison dans les 24 heures.

Envoyer une demande maintenant

* Les tolérances, délais et prix sont donnés sous forme de fourchette pour toute la famille de produits et sont confirmés par commande par rapport au plan. Les engrenages coniques en spirale sont fournis par paires appariées ; veuillez confirmer le numéro de pièce correspondant avant de commander.
