Engrenages coniques en plastique

Raydafon fabrique des engrenages coniques en plastique à Ningbo, en Chine, moulés en POM et en nylon pour les entraînements à angle droit. Les ratios standards sont 1:1, 2:1, 3:1, 4:1 et 5:1 ; modules de pas M0,25 à M1 ; la dent compte de 10 à 60 ; diamètres d'alésage de 3,0 à 10,0 mm ; diamètres extérieurs de 8,7 à 60,4 mm ; température de fonctionnement de −40 °C à +80 °C. Les références incluent GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* et GB1M512BS*. Le suffixe BS indique un insert en laiton et une vis de réglage. Important : GB1M512* et GB1M512BS* correspondent uniquement à l'engrenage conique à 60 dents et ne sont pas compatibles avec d'autres engrenages. La géométrie des dents moulées donne un maillage silencieux et serré ; le polymère est autolubrifiant et résistant aux produits chimiques. Module personnalisé, nombre de dents, alésage, moyeu et qualité de matériau disponibles sur dessin ; devis sous 24 heures.

Engrenages coniques en plastique — POM et nylon moulés sur mesure, M0,25 à M1

Engrenages à angle droit pour petits mécanismes de précision : une famille de rapports complets de 1:1 à 5:1 de 10 à 60 dents, moulés en POM ou en nylon, avec insert en laiton et vis de réglage en option. Assez silencieux pour les machines à café et les imprimantes, assez léger pour les appareils alimentés par batterie et fourni pour dessiner partout dans le monde.

  • 1:1 – 5:1Rapports standards
  • M0,25 – M1Module de pitch (mod)
  • 10 – 60Nombre de dents disponible
  • −40 à +80 °CTempérature de fonctionnement

Engrenages coniques en plastique pour entraînements à angle droit — POM et nylon moulés sur mesure

Un engrenage conique en plastique fait tourner un entraînement de 90 degrés en utilisant des dents en polymère moulé au lieu de dents en métal découpé. Ce simple changement supprime le besoin de lubrification, réduit le poids de la paire et rend le maillage sensiblement plus silencieux. C'est pourquoi cet agencement apparaît dans les machines à café, les imprimantes, les moteurs de rideaux, les robots aspirateurs et les petits véhicules télécommandés. Raydafon produit cette famille à la fois en tant que fabricant et fournisseur depuis sa propre usine à Ningbo, en Chine, il n'y a donc aucune marge commerciale entre vous et la machine de moulage.

La personnalisation couvre les paramètres qui déterminent généralement si un engrenage s'adapte : module, nombre de dents, diamètre d'alésage, dimensions du moyeu et du bossage, rapport et polymère lui-même. Envoyez un dessin, un échantillon d'équipement ou même une photo avec les dimensions et nous confirmerons la pièce standard la plus proche ou proposerons un nouvel outil. Les produits associés du même atelier incluent le plus largeéquipement en plastiquegamme, leengrenage hélicoïdal en plastiquefamille pour les entraînements à arbres parallèles, et le métalengrenage coniqueligne où le couple dépasse ce que le polymère peut supporter.

Spécifications des engrenages coniques en plastique

  • Référence des dimensions standardsΦ12 mm (également disponible dans les tailles répertoriées dans le tableau ci-dessous)
  • Module de pitch (mod)M0,25, avec 0,5 et 1,0 dans la plage des pièces standard
  • Type de matériauPlastique — POM, nylon (PA) ou selon les besoins du client
  • Rapports1:1, 2:1, 3:1, 4:1, 5:1
  • Température de fonctionnement−40 °C à +80 °C
  • Fonctionnalités optionnellesInsert en laiton, vis de réglage, alésage et moyeu personnalisés
  • PersonnalisationModule, nombre de dents, alésage, longueur du bossage, largeur des dents, qualité du matériau

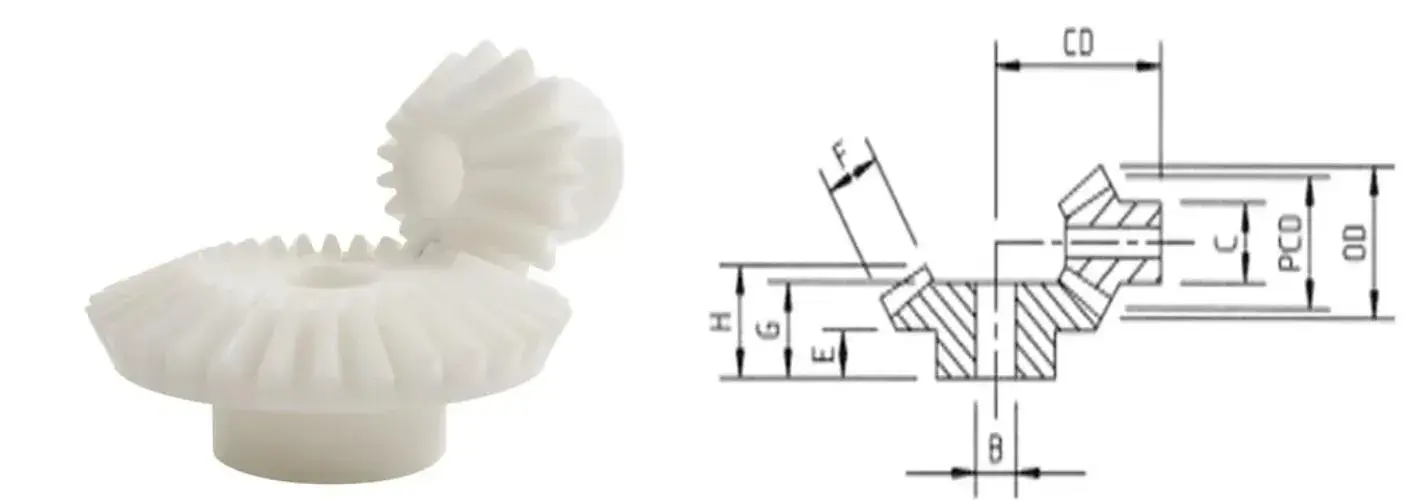

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Géométrie de référence pour la famille des engrenages coniques en plastique — les lettres de cote ci-dessous correspondent à ce dessin.
1:1Vitesse égale, transfert à angle droit
2:1Réduire de moitié la vitesse de sortie
3:1Réduction à la troisième vitesse
4:1Réduction d'un quart de vitesse
5:1Réduction de cinquième vitesse

Remarque importante correspondante :les paires couplées au ratio doivent être utilisées ensemble. Les engrenages coniques à dents droites dans le rapport 1:1 sont interchangeables dans leur rapport, maisles pièces au rapport 5:1 dont le numéro de pièce se termine par * (GB1M512* et GB1M512BS*) correspondent uniquement à l'engrenage conique à 60 dents — leur géométrie n'est compatible avec aucun autre engrenage.Veuillez confirmer le numéro de pièce correspondant avant de commander.

Dimensions, nombre de dents et ratios

Toutes les dimensions en mm. Utilisez les lettres B, CD, C, E, F, G et H avec le dessin de référence ci-dessus pour vérifier le montage par rapport à votre propre disposition.

Faites défiler le tableau latéralement pour lire chaque colonne. La colonne de droite montre la version avec insert en laiton et vis de réglage pour chaque pièce.

Numéro de pièce. Pas
(mod)
N° de
dents
Toutes les dimensions en mm Insert en laiton
et vis de réglage
Diam extérieur. Diamètre de pas. Diamètre d'alésage. B CD Diamètre du moyeu. C Longueur du patron E Largeur de dent F Longueur G Longueur H
Rapport 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Rapport 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Rapport 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Rapport 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Rapport 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Lecture du tableau :les pièces portant le suffixe BS portent un insert en laiton et une vis de réglage pour la fixation positive de l'arbre. Les lettres B, CD, C, E, F, G et H suivent le dessin de référence dans la section spécifications ci-dessus. Un tiret dans une colonne de longueur signifie que la dimension n'est pas applicable à cette pièce. Vous ne savez pas quelle paire convient à votre aménagement ? Envoyez le dessin ou les dimensions de l'arbre et nous le ferons correspondre.

Détail du produit

Photographies de nos engrenages coniques en plastique moulé — forme de dent, moyeu et option d'insert en laiton.

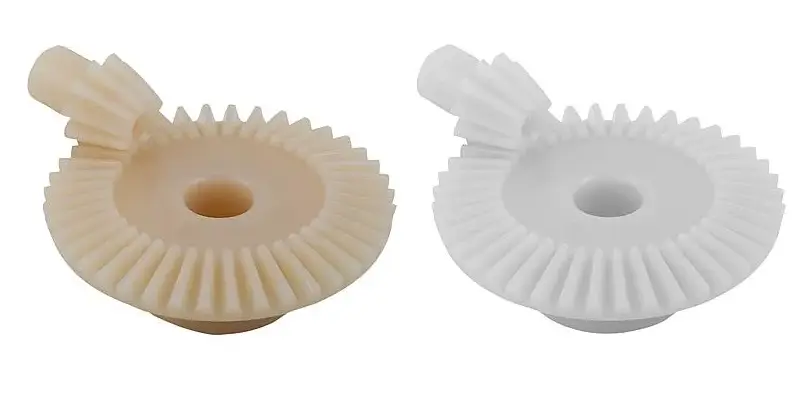

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Engrenages coniques en plastique moulé — forme des dents et détails du moyeu sur toute la plage de rapports.

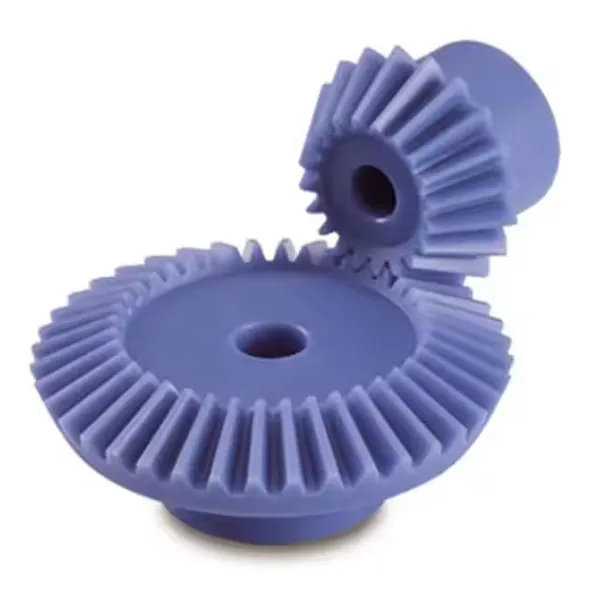

Plastic bevel gear pair in POM moulded for a right-angle drive
Paire d'engrenages coniques POM pour entraînement à angle droit.
Plastic bevel gear set assembled and checked before packing
Les ensembles d'engrenages couplés ont été vérifiés pour l'engrènement et le jeu avant l'emballage.

Avantages clés

  • Polymères propres et résistants à l'usureLe POM et le nylon résistent à l'humidité et à une large gamme de produits chimiques, de sorte que l'équipement continue de fonctionner dans des environnements humides, lavables ou légèrement corrosifs où un engrenage en métal plaqué finirait par se corroder. Pas de peinture, pas de placage et pas de film d'huile à entretenir.
  • Dents moulées avec précisionLa forme des dents provient de la cavité du moule plutôt que d'un outil de coupe, de sorte que l'engagement reste serré et cohérent tout au long du lot. Le résultat est une rotation régulière et silencieuse – la propriété la plus importante dans les appareils sensibles au bruit tels que les machines à café et les imprimantes.
  • Une fraction du poids du métalLa faible masse réduit la charge sur les arbres et les roulements, réduit l'inertie que le moteur doit entraîner et prolonge la durée de vie de la batterie des produits portables et alimentés par batterie.
  • Entraînement à angle droit dans une enveloppe compacteLa géométrie en biseau transfère la puissance sur 90 degrés sans avoir besoin d'un carter de boîte de vitesses séparé, ce qui permet de garder les petits mécanismes courts et simples à assembler.
  • Personnalisé à votre dessinLe module, le nombre de dents, le diamètre d'alésage, les dimensions du moyeu et du bossage, le rapport et la qualité du polymère peuvent tous être produits selon les besoins. Si une pièce standard du tableau convient, nous le dirons et vous ferons économiser le coût de l'outillage.
  • Prix ​​et contrôle directs en usineLe moulage, l'inspection et l'emballage sont effectués en interne, il n'y a donc pas de marge intermédiaire et la qualité est vérifiée par la même équipe qui a fabriqué la pièce.

Applications

La combinaison de légèreté, de fonctionnement silencieux et de résistance à la corrosion rend les engrenages coniques en plastique adaptés aux petits entraînements à angle droit dans plusieurs familles de produits.

Appareils domestiques intelligents

Les machines à rideaux intelligentes s'ouvrent et se ferment silencieusement sans perturber la pièce, tandis que les robots aspirateurs utilisent le même entraînement à angle droit pour monter et tourner avec une faible consommation d'énergie et une longue durée de vie.

Matériel de bureau

Les imprimantes s'appuient sur une forme de dent constante pour une alimentation en papier fluide et un faible bruit de fonctionnement, et les destructeurs utilisent la résistance chimique et la résistance à l'usure pour faire face à des charges de papier continues sans panne prématurée.

Jouets et produits de consommation

Les véhicules télécommandés bénéficient du faible poids, ce qui améliore la durée de vie de la batterie, tandis que le polymère tolère les chutes et les impacts. Des qualités de matériaux appropriées sont disponibles pour les produits pour enfants.

Machines à café et petit électroménager

Les entraînements à angle droit dans les appareils fermés fonctionnent sans contamination par la graisse des pièces environnantes, et le maillage moulé maintient un faible bruit de fonctionnement dans les environnements domestiques.

Instrumentation et petits actionneurs

Transferts compacts à 90 degrés dans les mécanismes de mesure et de positionnement, où une faible inertie et des pièces non magnétiques et non rouillées constituent un avantage.

Machines sur mesure

Tout petit entraînement à angle droit où vous auriez autrement besoin d'une paire de biseaux métalliques, d'un boîtier séparé et d'un point de lubrification. Envoyez le dessin et le devoir et nous vous conseillerons sur le matériau et le rapport.

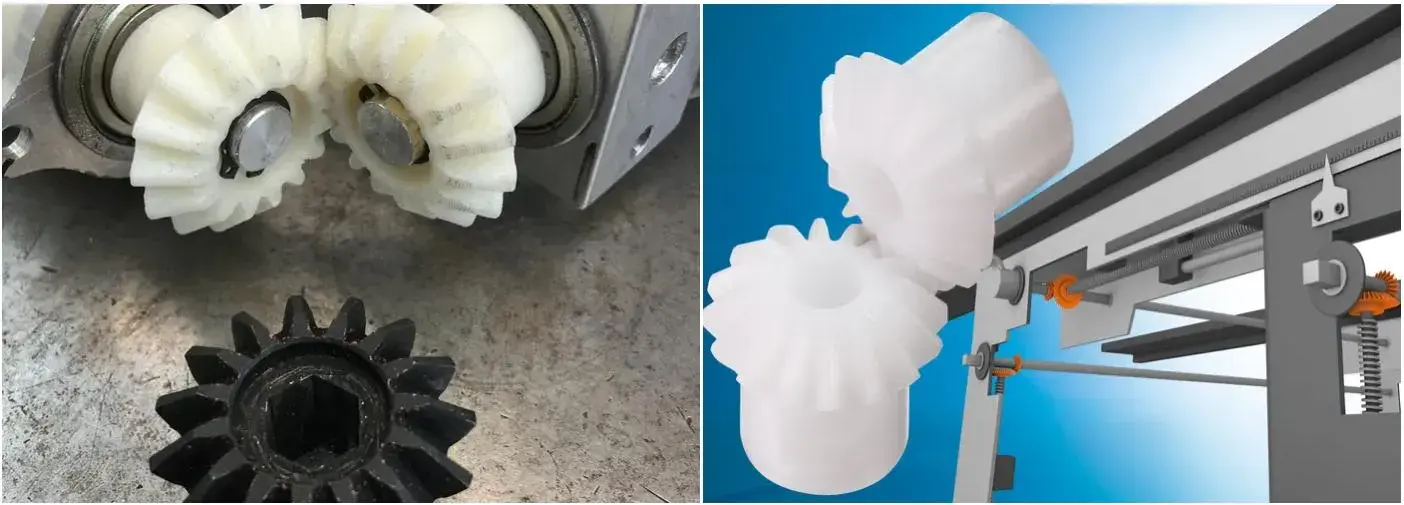

Plastic bevel gears used in smart home, office equipment and toy applications
Engrenages coniques en plastique en service dans les applications de maison intelligente, d'équipement de bureau et de produits de consommation.

FAQ Acheteur

  • Pouvez-vous réaliser un engrenage conique en plastique d'après mon dessin ou à partir d'un échantillon ?Oui. Envoyez un dessin coté ou un échantillon d'engrenage avec le module, le nombre de dents, le rapport, l'alésage et la préférence de matériau. Nous confirmons si une pièce standard existante dans le tableau ci-dessus convient, ou proposons un nouveau moule, et pouvons d'abord fournir un prototype usiné si vous souhaitez valider la géométrie avant l'outillage.
  • Quelle matière choisir, POM ou nylon ?Le POM est le choix habituel pour les paires de biseaux de précision car il est rigide, à faible friction et dimensionnellement stable sous l'humidité, ce qui permet de maintenir l'entraxe et le jeu prévisibles. Le nylon est plus résistant et absorbe mieux les chocs, mais il absorbe l'humidité et bouge légèrement en dimension. Dites-nous la charge, la vitesse et l'environnement et nous vous en recommanderons un.
  • Les engrenages sont-ils fournis par paire assortie ?Une paire conique ne fonctionne correctement qu'avec l'engrenage conjugué pour lequel elle a été conçue. Les pièces marquées d'un astérisque (GB1M512* et GB1M512BS*) correspondent uniquement à l'engrenage à 60 dents et ne sont pas compatibles avec d'autres engrenages. Pour tout autre numéro de pièce, confirmez la pièce correspondante avec nous avant de commander et nous vérifierons la paire.
  • Que signifie le suffixe BS sur le numéro de pièce ?BS indique un insert en laiton et une vis de réglage, qui donnent une fixation mécanique positive à l'arbre au lieu de compter sur un alésage moulé simple. C'est le choix habituel lorsque l'engrenage subit une charge d'inversion ou lorsque l'ajustement de l'arbre ne doit pas glisser.
  • Quelle est la température de fonctionnement et pouvez-vous fournir du matériau à plus haute température ?La plage standard va de −40 °C à +80 °C. Pour les équipements qui chauffent davantage, des matériaux tels que le PEEK ou le PPS peuvent être cités ; indiquez-nous la température de fonctionnement continue et nous confirmerons les besoins de l'application.
  • Quels sont vos délais de livraison et conditions de commande ?Envoyez le numéro de pièce ou le dessin avec la quantité requise. Nous répondons avec le prix, les besoins en outillage le cas échéant et le délai de livraison – normalement dans les 24 heures. Les pièces standard sont expédiées à partir du stock de production ; le nouvel outillage suit le dessin confirmé.

Produits connexes et lectures complémentaires

Demander un devis pour engrenages coniques en plastique

Envoyez le numéro de pièce du tableau ci-dessus ou votre propre dessin : module, rapport, nombre de dents, alésage et quantité. Nous confirmons le montage par rapport à l'équipement d'accouplement, donnons des conseils sur le matériau et répondons avec le prix et le délai de livraison dans les 24 heures.

Envoyer une demande maintenant

* Les ratios doivent être commandés par paires appariées. Les dimensions suivent le dessin de référence dans la section spécifications ; veuillez confirmer le dessin final par rapport à votre assemblage avant de commander. Les versions à insert en laiton et à vis de réglage sont identifiées par le suffixe BS.
