Quels processus de fabrication garantissent une haute précision dans les engrenages de précision ?

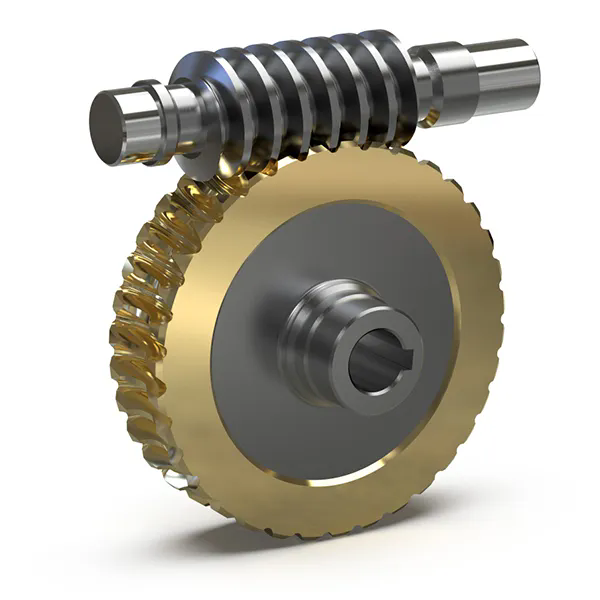

Engrenages de précisionsont l'épine dorsale d'innombrables applications industrielles, depuis les transmissions automobiles et les actionneurs aérospatiaux jusqu'à la robotique et les éoliennes. La précision de ces engrenages affecte directement l’efficacité du système, le bruit, les vibrations et la durée de vie. Mais quels processus de fabrication garantissent la haute précision requise pour ces applications exigeantes ? La réponse réside dans une séquence soigneusement orchestrée d’opérations d’usinage, de traitement thermique et de finition, chacune contribuant à la géométrie finale et à l’intégrité de la surface de l’engrenage. Chez Raydafon Technology Group Co., Limited, notre usine fabrique des engrenages de précision depuis plus de deux décennies et nous avons affiné nos processus pour atteindre des niveaux de qualité d'engrenages jusqu'à DIN 5 ou AGMA 12, avec des écarts de profil de dent inférieurs à 2 micromètres. Cet article explorera les processus de fabrication clés, de la préparation des ébauches à l'inspection finale, qui permettent la production d'engrenages de haute précision, et nous partagerons les paramètres techniques et les mesures de contrôle qualité qui sous-tendent notre succès.

Le chemin vers un engrenage de précision de haute précision commence par une compréhension approfondie des exigences fonctionnelles de l'engrenage : couple, vitesse, charge et environnement de fonctionnement. Sur la base de ces paramètres, nous sélectionnons le matériau approprié (généralement des aciers alliés de haute qualité tels que 20CrMnTi, 18CrNiMo7-6 ou SAE 8620), puis appliquons une séquence de processus comprenant : le forgeage ou l'usinage de l'ébauche, le taillage ou le façonnage des dents, le traitement thermique pour améliorer la résistance et la résistance à l'usure, et la rectification de finition pour obtenir la géométrie et la finition de surface finales. Chacune de ces étapes doit être étroitement contrôlée, avec des paramètres de coupe, des vitesses de meulage et des protocoles d'inspection spécifiques pour garantir que l'engrenage de précision final respecte ou dépasse les spécifications requises. Dans ce guide complet, nous détaillerons chaque processus, fournirons des spécifications détaillées et des données de tolérance, et soulignerons le rôle essentiel de la métrologie pour garantir une grande précision. Nous partagerons également des exemples de terrain et les meilleures pratiques issues de la vaste expérience de notre usine dans l'industrie des engrenages.

Table des matières

• 1. Pourquoi le taillage d'engrenages est-il un processus fondamental pour la fabrication d'engrenages de précision ?
• 2. Comment la rectification d'engrenages atteint-elle les plus hauts niveaux de précision et de finition de surface ?
• 3. Quelles sont les principales spécifications techniques de notre production d’engrenages de précision ?
• 4. Comment la métrologie et le contrôle qualité garantissent-ils la précision des engrenages ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur les équipements personnalisés

Pourquoi le taillage d'engrenages est-il un processus fondamental pour la fabrication d'engrenages de précision ?

Le taillage d'engrenages est l'un des procédés les plus largement utilisés et les plus polyvalents pour générer des dents d'engrenage. Dans ce processus, une fraise-mère rotative, qui est essentiellement un outil cylindrique doté de dents coupantes hélicoïdales, est avancée sur une ébauche d'engrenage rotative, coupant progressivement les espaces entre les dents. Le taillage est capable de produire des engrenages de tous types, y compris des engrenages droits, hélicoïdaux et à vis sans fin, avec un degré élevé de précision et de productivité. Pour un engrenage de précision, le processus de taillage est la première étape critique dans la définition du profil des dents. La précision de la fraise-mère, la rigidité de la machine et le choix des paramètres de coupe influencent tous la qualité initiale des engrenages. Dans notre usine, nous utilisons des machines à tailler CNC avec synchronisation électronique de la boîte de vitesses, qui permettent un contrôle précis de la fraise-mère et de la rotation de la pièce, atteignant une précision d'avance de +/- 0,005 mm pour 100 mm de largeur de face.

Facteurs clés pour obtenir une grande précision lors du taillage d'engrenages :

• Qualité de la table de cuisson :La table de cuisson doit être fabriquée avec une haute précision, généralement de qualité AA ou supérieure, avec une précision de profil de +/- 2 micromètres. Notre usine utilise des fraises-mères revêtues de TiAlN ou d'AlCrN pour garantir des performances de coupe constantes et une durée de vie prolongée de l'outil, ce qui affecte directement la cohérence du profil des dents d'engrenage.
• Rigidité de la machine et stabilité thermique :La machine à tailler doit être rigide pour résister aux forces de coupe sans déformation, ce qui compromettrait la précision. Nos machines sont dotées d'une base en fonte avec des systèmes de compensation thermique avancés qui maintiennent la géométrie de la machine même pendant des courses prolongées.
• Paramètres de coupe :La vitesse de coupe, l'avance et la profondeur de coupe doivent être optimisées pour le matériau spécifique. Pour une ébauche d'engrenage typique en 20CrMnTi, une vitesse de coupe de 80 à 120 m/min et une vitesse d'avance de 1 à 2 mm/tour sont utilisées pour atteindre un équilibre entre productivité et précision. Les ingénieurs de procédés de notre usine utilisent un logiciel de simulation pour déterminer les paramètres optimaux pour chaque type d'engrenage.
• Liquide de refroidissement et lubrification :Une application appropriée du liquide de refroidissement est essentielle pour contrôler la génération de chaleur, qui peut provoquer une dilatation thermique et affecter la géométrie des dents. Nous utilisons un système de refroidissement haute pression qui délivre 50 bars de liquide de refroidissement directement dans la zone de coupe, garantissant ainsi une évacuation efficace des copeaux et un contrôle de la température.

Un exemple pratique de notre production d'engrenages de transmission automobile illustre l'importance de la précision de taillage. Nous produisions un engrenage hélicoïdal avec un module de 2,5 et 32 ​​dents, nécessitant un écart de profil de dent inférieur à 3 micromètres. En utilisant une fraise-mère de qualité supérieure et en optimisant les paramètres de coupe, nous avons obtenu un écart de profil de 2,5 micromètres lors de la fraisage, ce qui se situait dans la plage de tolérance. Cela signifiait que l'étape de meulage suivante nécessitait moins d'enlèvement de matière, réduisant ainsi le temps de cycle global et prolongeant la durée de vie de la meule. Le contrôle minutieux du processus de taillage est donc non seulement essentiel pour la précision, mais contribue également à l'efficacité globale de la production.

Après le taillage, l'engrenage est généralement traité thermiquement pour atteindre la dureté et la résistance requises. Cependant, le processus de taillage lui-même produit une rugosité de surface d'environ Ra 1,6 à 3,2 micromètres, ce qui est acceptable pour de nombreuses applications mais pas suffisant pour les engrenages de haute précision. Par conséquent, le taillage est généralement suivi d'un processus de finition, tel que le rasage ou le meulage, pour obtenir la précision finale. Néanmoins, le processus de taillage constitue la base de tout le processus de fabrication des engrenages. Une mauvaise opération de taillage ne peut pas être entièrement corrigée par des opérations de finition ultérieures, ce qui fait du contrôle du processus de taillage une exigence fondamentale pour la production d'engrenages de précision de haute précision.

Comment la rectification d'engrenages atteint-elle les plus hauts niveaux de précision et de finition de surface ?

Lorsque les plus hauts niveaux de précision et de finition de surface sont requis, la rectification d’engrenages est le processus de choix. La rectification d'engrenages utilise une meule rotative, généralement en céramique ou en nitrure de bore cubique (CBN), pour éliminer une fine couche de matériau des dents d'engrenage après traitement thermique. Ce processus corrige toutes les distorsions causées par le traitement thermique et permet d'obtenir le profil final de la dent, l'avance et la finition de surface. Pour un engrenage de précision d'un niveau de qualité DIN 5 ou AGMA 12, la rectification est indispensable. Notre usine utilise des rectifieuses de profils CNC qui peuvent atteindre un écart de profil de dent de +/- 1,5 micromètres, un écart d'avance de +/- 2 micromètres et une rugosité de surface de Ra 0,2-0,4 micromètres. Ces niveaux de précision sont requis pour les applications à grande vitesse et à forte charge telles que les transmissions aérospatiales et la robotique.

Facteurs clés pour obtenir une haute précision lors de la rectification des engrenages :

• Sélection de meule :La meule doit être adaptée au matériau de l'engrenage et à la finition souhaitée. Pour les matériaux durs (58-62 HRC), nous utilisons des meules CBN à liant vitrifié, qui offrent une excellente tenue de forme et une faible usure. Pour les matériaux plus tendres, des meules en céramique sont utilisées. La meule est dressée à l'aide d'un rouleau de dressage diamanté pour garantir son profil et son tranchant corrects.
• Paramètres de broyage :La vitesse de meulage, la profondeur de coupe et l’avance sont soigneusement contrôlées. Pour la passe de finition, nous utilisons une faible profondeur de passe (0,01-0,02 mm) et une avance lente pour obtenir l'état de surface souhaité et éviter les dommages thermiques à la dent d'engrenage. Un liquide de refroidissement haute pression (jusqu'à 80 bars) est dirigé vers la zone de meulage pour réduire la génération de chaleur et éliminer les copeaux de meulage.
• Jaugeage en cours de processus :Nos rectifieuses sont équipées de systèmes de jaugeage en cours de processus qui mesurent en continu l'épaisseur des dents d'engrenage pendant la rectification. Lorsque l'épaisseur des dents atteint la valeur souhaitée, la machine s'arrête automatiquement, garantissant que l'engrenage n'est pas au-dessus du sol. Cette fonctionnalité est essentielle pour obtenir des tolérances dimensionnelles serrées.
• Compensation thermique :Le meulage génère de la chaleur qui peut provoquer la dilatation de l'engrenage et de la machine, affectant ainsi la précision. Nos machines disposent de systèmes de compensation thermique qui surveillent la température de la broche, de la pièce et de l'environnement, et ajustent les paramètres de meulage en conséquence pour maintenir la précision.

Une étude de cas réalisée par un fabricant de boîtes de vitesses pour éoliennes souligne l'importance de la rectification des engrenages. Le constructeur exigeait un engrenage hélicoïdal de grande taille avec un module de 8 et 80 dents, avec un niveau de qualité AGMA 12. L'engrenage devait résister à un couple élevé et à des charges cycliques élevées, la précision était donc primordiale. Notre usine a rectifié l'engrenage à l'aide d'une roue CBN sur une meuleuse de profil CNC. L'engrenage final présentait un écart de profil de 1,2 micromètres, un écart de plomb de 1,8 micromètres et une rugosité de surface de Ra 0,25 micromètres. L'équipement a été installé avec succès dans l'éolienne et fonctionne avec d'excellentes performances depuis plus de cinq ans. Le fabricant a indiqué que la grande précision de l'engrenage a contribué à une augmentation de 3 % de l'efficacité de la turbine.

En plus de la rectification de profils, nous proposons également des opérations de superfinition telles que le rodage ou le rodage pour les engrenages qui nécessitent un état de surface et une réduction du bruit les plus élevés possibles. L'affûtage utilise un outil en forme d'engrenage avec des pierres abrasives pour enlever une petite quantité de matériau et améliorer la finition de surface jusqu'à Ra 0,1 micromètre ou mieux. Ceci est particulièrement bénéfique pour les engrenages utilisés dans les véhicules électriques, où la réduction du bruit est essentielle. Le processus de meulage, combiné à ces opérations de superfinition, nous permet de produire des engrenages de précision répondant aux spécifications les plus exigeantes. Chez Raydafon, nous continuons d'investir dans les dernières technologies de rectification, notamment les meules CBN et le contrôle intelligent des processus, afin de maintenir notre avantage concurrentiel dans la fabrication d'engrenages de haute précision.

Quelles sont les principales spécifications techniques de notre production d’engrenages de précision ?

Raydafon Technology Group Co., Limited offre une capacité complète de fabrication d'engrenages de précision, couvrant une large gamme de types, de tailles et de niveaux de précision d'engrenages. Nos capacités de production comprennent des engrenages hélicoïdaux, droits, coniques, à vis sans fin et planétaires, avec des modules de 0,5 à 20 et des diamètres de 10 mm à 1 500 mm. Le tableau ci-dessous résume les principales spécifications techniques et les niveaux de précision réalisables pour notre production d'engrenages de précision. Toutes les valeurs sont basées sur nos procédures de contrôle de qualité standard et sont surveillées en permanence pour garantir la conformité aux normes internationales telles que DIN, AGMA et ISO.

En plus des spécifications standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer les performances de Precision Gear. Il s'agit notamment de : des modifications de profil (couronne et soulagement de la pointe) pour optimiser la répartition de la charge et réduire le bruit ; des traitements de surface spéciaux tels que la phosphatation, la nitruration ou le revêtement DLC pour une meilleure résistance à l'usure ; et des matériaux personnalisés pour des applications spécifiques (par exemple, l'acier inoxydable pour les environnements corrosifs ou l'Inconel pour les applications à haute température). Nous proposons également un service complet de conception d'engrenages, comprenant l'analyse structurelle, l'analyse des modèles de contact et l'optimisation NVH (bruit, vibration et dureté).

Notre système de contrôle qualité est basé sur les normes ISO 9001:2015 et IATF 16949:2016 pour les applications automobiles. Chaque engrenage de précision est soumis à un programme d'inspection complet qui comprend des contrôles dimensionnels, une analyse des engrenages et, si nécessaire, des tests non destructifs (CND) tels que l'inspection par magnétoscopie ou les tests par ultrasons. Les résultats de l'inspection sont enregistrés dans un rapport détaillé qui accompagne l'expédition du matériel. Notre usine àRaydafon Technology Group Co., Limitéedispose d'un laboratoire de métrologie dédié équipé des équipements d'inspection les plus récents, notamment un centre de mesure d'engrenages Klingelnberg P65, une MMT Zeiss et un testeur de rugosité de surface. Cet investissement dans la métrologie garantit que chaque engrenage de précision que nous produisons répond aux exigences de précision spécifiées et offre à nos clients la confiance dont ils ont besoin pour leurs applications critiques.

Comment la métrologie et le contrôle qualité garantissent-ils la précision des engrenages ?

La fabrication d’engrenages de précision de haute précision est impossible sans une métrologie et un contrôle qualité rigoureux à chaque étape de la production. La précision des engrenages est définie par un ensemble de paramètres, notamment le profil de la dent, l'avance, le pas et le faux-rond, qui doivent tous être mesurés et contrôlés. Dans notre usine, nous avons mis en place un système complet de contrôle de qualité qui commence par l'inspection des matières premières et s'étend à chaque étape de fabrication jusqu'à l'inspection finale. Le cœur de notre système de contrôle qualité repose sur l'utilisation d'instruments de mesure d'engrenages avancés, tels que des analyseurs d'engrenages et des machines de mesure tridimensionnelles (MMT), qui fournissent des mesures très précises de tous les paramètres des engrenages. Ces instruments sont calibrés selon les normes internationales et sont utilisés par des techniciens en métrologie qualifiés. Les données obtenues à partir de ces mesures sont utilisées non seulement pour l'acceptation ou le rejet des engrenages, mais également pour le contrôle du processus, nous permettant d'identifier les tendances et d'apporter des ajustements au processus de fabrication avant que les pièces ne sortent des tolérances.

Aspects clés de notre système de métrologie et de contrôle qualité pour Precision Gear :

• Inspection des matériaux entrants :Chaque lot de matière première est testé pour sa composition chimique, sa dureté et sa microstructure à l'aide d'un spectromètre et d'un microscope métallurgique. Cela garantit que le matériau répond à la qualité spécifiée et convient au processus de fabrication.
• Jaugeage en cours de processus :Lors du taillage et de la rectification, nous utilisons des systèmes de jaugeage en cours de processus qui fournissent des informations en temps réel sur l'épaisseur des dents d'engrenage. Cela nous permet de détecter et de corriger immédiatement tout écart, évitant ainsi la production de pièces de rebut.
• Analyse finale des engrenages :Une fois toutes les opérations de fabrication terminées, chaque engrenage de précision est inspecté sur un analyseur d'engrenages. L'analyseur mesure le profil des dents, l'avance, le pas et le faux-rond, et calcule la qualité de l'engrenage selon les normes DIN ou AGMA. Les résultats des mesures sont comparés aux tolérances spécifiées et tout engrenage qui se situe en dehors de la bande de tolérance est rejeté.
• Contrôle statistique des processus (SPC) :Nous utilisons SPC pour surveiller les paramètres clés du processus au fil du temps. Cela nous permet d'identifier les tendances qui pourraient indiquer un problème en développement, tel que l'usure des outils ou la dérive de la machine, et de prendre des mesures correctives avant que des pièces ne soient produites hors spécifications.

Un exemple récent de notre production d'engrenages pour l'aérospatiale illustre l'importance de la métrologie. Les engrenages devaient répondre aux normes de qualité AGMA 13, avec un écart de profil de dent inférieur à 1 micromètre. Pour y parvenir, nous avons mis en place un protocole d'inspection en plusieurs étapes : après le taillage, les engrenages ont été inspectés à l'aide d'un analyseur d'engrenages pour vérifier le profil et le pas. Après traitement thermique, les engrenages ont été à nouveau inspectés pour vérifier leur déformation. Pendant le meulage, une jauge en cours de processus surveillait en permanence l’épaisseur des dents. Après le meulage final, les engrenages ont été inspectés sur un analyseur d'engrenages de haute précision (Klingelnberg P65). L'inspection finale a montré que tous les engrenages respectaient la tolérance spécifiée, avec un écart de profil de 0,8 micromètre. Ces données ont été compilées dans un rapport d'inspection détaillé qui a été fourni au client, lui donnant l'assurance que les engrenages répondaient à leurs exigences strictes.

Notre usine de Raydafon Technology Group Co., Limited propose également un service de mesure pour les clients qui ont besoin d'une vérification par un tiers de la précision des engrenages. Nous pouvons mesurer les engrenages fournis par le client et fournir un rapport détaillé sur leur précision, comprenant tous les paramètres pertinents. Ce service est particulièrement utile pour les clients qui évaluent la qualité des engrenages provenant de plusieurs fournisseurs ou qui développent de nouvelles conceptions d'engrenages et ont besoin de valider leurs prototypes. En investissant dans des équipements de métrologie de pointe et en formant continuellement notre personnel de métrologie, nous garantissons que nos équipements de précision répondent systématiquement aux plus hauts niveaux de précision. Cet engagement envers la qualité est la pierre angulaire de notre réputation dans l’industrie de la fabrication d’engrenages.

Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre le taillage d'engrenages et le façonnage d'engrenages en termes de précision ?

Réponse : Le taillage et le façonnage sont tous deux des processus de génération d'engrenages, mais ils diffèrent par la manière dont l'outil interagit avec la pièce. Le taillage est un processus continu qui est généralement plus rapide et plus productif, mais il peut laisser de légères erreurs d'avance en raison de l'angle d'hélice de la table de cuisson. Le façonnage, en revanche, est un processus intermittent qui peut produire des engrenages avec de très faibles erreurs de pas, ce qui le rend adapté aux engrenages avec des largeurs de face étroites ou lorsqu'une grande précision de pas est requise. Pour les engrenages de précision de haute précision, le taillage est généralement suivi d'un meulage, tandis que le façonnage peut être utilisé comme processus de coupe final pour les engrenages ayant des exigences de précision modérées. Notre usine sélectionne le processus optimal en fonction de la géométrie des engrenages et du niveau de précision requis.

Question 2 : Le meulage peut-il corriger toutes les erreurs introduites par les processus précédents ?

Réponse : Le meulage est un processus très efficace pour corriger les erreurs telles que les écarts de profil, les erreurs d'entrée et le faux-rond. Cependant, il ne peut pas corriger les erreurs grossières telles que les dents manquantes ou les erreurs graves de forme des dents causées par une fraise-mère défectueuse ou un réglage incorrect de l'outil. De plus, le meulage n'enlève qu'une petite quantité de matériau (généralement 0,05 à 0,15 mm par côté), de sorte que toute erreur supérieure à la surépaisseur de meulage ne peut pas être corrigée. Par conséquent, les processus de taillage et de traitement thermique doivent être bien contrôlés pour garantir que les erreurs introduites restent dans les limites des capacités de meulage. Le système de contrôle des processus de notre usine garantit que tel est le cas, le broyage est donc toujours efficace.

Question 3 : Quelle est la tolérance typique d’un engrenage de précision après meulage ?

Réponse : La tolérance d'un engrenage de précision dépend de l'application et du niveau de qualité requis. Pour un engrenage DIN 5 (AGMA 12), les tolérances typiques sont : déviation de profil +/- 1,5-2,0 micromètres, déviation de pas +/- 2,0-3,0 micromètres et déviation de pas +/- 0,5-1,0 micromètres. Pour DIN 4 (AGMA 13), les tolérances sont encore plus strictes : écart de profil +/- 1,0-1,5 micromètres, écart de pas +/- 1,5-2,0 micromètres et écart de pas +/- 0,3-0,5 micromètres. Notre usine peut atteindre ces tolérances sur nos rectifieuses CNC et nous fournissons un rapport de mesure complet avec chaque engrenage.

Question 4 : Comment garantissez-vous l'exactitude des équipements d'inspection des engrenages ?

Réponse : La précision de notre équipement d’inspection des engrenages est assurée grâce à un programme d’étalonnage strict. Tous nos analyseurs d'engrenages et MMT sont étalonnés chaque année par des laboratoires d'étalonnage accrédités à l'aide d'étalons traçables. De plus, nous utilisons des engrenages maîtres et des artefacts d'étalonnage pour vérifier chaque semaine les performances des machines de mesure. Notre laboratoire de métrologie est régulé en température à 20 +/- 1°C pour minimiser l'effet de la dilatation thermique sur les mesures. Nous participons également à des programmes de comparaison interlaboratoires pour valider l'exactitude de nos résultats de mesure. Cette approche rigoureuse garantit que nos équipements d’inspection produisent toujours des résultats précis et fiables.

Question 5 : Raydafon Technology Group Co., Limited propose-t-il des services de conception et de prototypage d'engrenages personnalisés ?

Réponse : Oui, nous fournissons des services complets de conception d’engrenages et de prototypage. Notre équipe d'ingénierie peut travailler avec vous pour concevoir un engrenage de précision qui répond à vos exigences de performances spécifiques, notamment la sélection des matériaux, la géométrie des dents et le traitement thermique. Nous utilisons un logiciel avancé de conception d'engrenages pour simuler les performances de l'engrenage sous charge, et nous pouvons produire des prototypes d'engrenages à des fins de test et de validation. Une fois le prototype approuvé, nous pouvons passer à la production complète grâce à nos processus de fabrication de haute précision. Nous offrons des délais d'exécution rapides pour les prototypes et des prix compétitifs pour les quantités de production. Contactez notre équipe d’ingénierie pour discuter de vos besoins en matière de conception d’engrenages.

Conclusion : fabrication d'engrenages de précision grâce à l'excellence des processus

La fabrication d'engrenages de précision de haute précision est une entreprise complexe qui nécessite une combinaison de processus avancés, un contrôle minutieux des processus et une métrologie rigoureuse. Du taillage au meulage, et du traitement thermique au contrôle final, chaque étape doit être exécutée avec précision pour atteindre les tolérances requises. Chez Raydafon Technology Group Co., Limited, notre usine s'est bâtie une réputation d'excellence dans la fabrication d'engrenages de précision, grâce à notre investissement dans des équipements de pointe, à notre main-d'œuvre qualifiée et à notre engagement envers la qualité. Nos capacités couvrent une large gamme de types, de tailles et de niveaux de précision d'engrenages, et nous nous engageons à fournir à nos clients des engrenages répondant aux spécifications les plus exigeantes.

Si vous avez besoin d'un engrenage de précision de haute précision,contactez Raydafon Technology Group Co., Limited aujourd'huipour une consultation. Notre équipe d'ingénierie travaillera avec vous pour comprendre votre application et vous fournir une solution personnalisée, de la conception à la livraison. Nous proposons des prix compétitifs, des délais de livraison rapides et une gamme complète de services d'assistance, notamment la sélection des matériaux, l'optimisation de la conception et l'inspection après fabrication.Demandez dès maintenant votre consultation gratuite sur les engrenages de précision auprès de Raydafon Technology Group Co., Limited et découvrez la qualité et la fiabilité de notre fabrication d'engrenages de précision.
