Vérin de flèche hydraulique pour mini-pelle

Raydafon fabrique des vérins de flèche hydrauliques pour mini-pelles dans sa propre usine de Ningbo, en Chine. Les diamètres d'alésage standard vont de 50 mm à 125 mm avec des diamètres de tige de 25 mm à 75 mm, une course jusqu'à 1 000 mm, une poussée maximale de 361 kN à 29,4 MPa et une plage de températures de fonctionnement de -20 °C à +70 °C. Le canon est forgé à partir d'acier allié à haute résistance et l'alésage est rectifié avec précision, réduisant ainsi la friction interne et offrant un contrôle précis de la flèche à basse vitesse. Une structure à double étanchéité intégrée avec du caoutchouc importé résistant à l'usure et un racleur externe protège la lèvre d'étanchéité de la poussière et de l'humidité, prolongeant la durée de vie de plus de 40 %. L'extérieur de la tige et du canon est traité anticorrosion pour la pluie, la boue et les lavages. L'alésage, la tige, la course, les centres de montage et les positions des ports sont produits selon les dessins pour un montage ou un remplacement OEM sur des machines de classe 1 à 8 tonnes. Envoyez votre modèle de pelle ou le dessin original pour un devis sous 24 heures.

Vérin de flèche hydraulique pour mini-pelle — Alésage 50-125 mm, course jusqu'à 1 000 mm

Le vérin de flèche est le vérin qui élève et abaisse la flèche d'une mini-pelle, et c'est le vérin qui supporte le plus de charge dans l'ensemble de la machine. Raydafon forge le canon à partir d'acier allié à haute résistance, meule l'alésage pour réduire la friction interne et le scelle avec un dispositif à double joint pour les conditions poussiéreuses des sites. Fourni en tant que montage OEM ou en tant que cylindre de remplacement fabriqué selon votre dessin original.

  • 50-125 mmDiamètre d'alésage
  • 25 à 75 mmDiamètre de la tige
  • ≤ 1000 millimètresAccident vasculaire cérébral
  • 361 kNPoussée maximale
  • −20 à +70 °CTempérature de travail
01 / APERÇU

Vérin de flèche hydraulique pour mini-pelle — Fourniture OEM et de remplacement

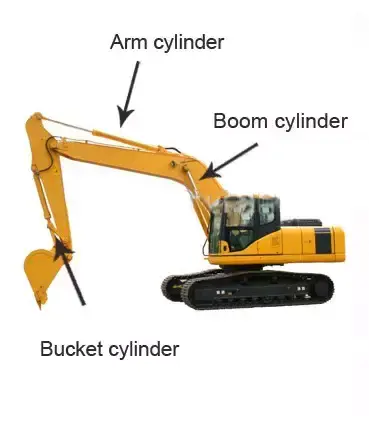

Le vérin de flèche se trouve entre le châssis de la machine et la flèche, et c'est le composant qui soulève toute la structure supérieure de la pelle. Sur une mini-pelle, le vérin à flèche fonctionne avec une course plus courte qu'une machine pleine grandeur, mais avec un cycle de service élevé, souvent des milliers de cycles par jour pour les travaux municipaux, d'aménagement paysager et agricoles. C’est à cette combinaison – course courte, nombre de cycles élevé, environnement poussiéreux – que la spécification doit répondre, plutôt qu’à la seule force brute.

Raydafon produit ce cylindre dans sa propre usine à Ningbo, en Chine, pour les constructeurs de machines et le marché secondaire. Les diamètres d'alésage standard vont de 50 mm à 125 mm avec des diamètres de tige de 25 mm à 75 mm, une course jusqu'à 1 000 mm et une poussée maximale de 361 kN, avec une plage de température de fonctionnement de -20 °C à +70 °C. Les cylindres associés de la même usine incluent le plus largecylindre hydraulique d'excavatricegamme, leVérin de godet hydraulique pour petite pellequi fonctionne avec lui sur la même machine, et levérin hydrauliquecatalogue couvrant d'autres machines mobiles.

02 / SPÉCIFICATIONS

Spécifications techniques

  • Nom du produitVérin de flèche hydraulique pour mini-pelle
  • Diamètre d'alésage50mm – 125mm
  • Diamètre de la tige25mm – 75mm
  • Accident vasculaire cérébral≤ 1000 millimètres
  • Poussée maximale361 kN
  • Pression maximale29,4 MPa
  • Température de travail−20 °C à +70 °C
  • Matériau du canonForgeage en acier allié à haute résistance, alésage rectifié avec précision
  • ScellageStructure à double étanchéité avec caoutchouc importé résistant à l'usure
  • Traitement de surfaceExtérieur de la tige et du canon traités anticorrosion
  • MontagePour usiner le dessin : disposition à goupille, à chape ou à bride
  • PersonnalisationAlésage, tige, course, centres de montage, position du port, couleur de peinture

Fiche technique standard pour le vérin de flèche de mini-pelle.

Paramètre Valeur
Diamètre d'alésage 50mm – 125mm
Diamètre de la tige 25mm – 75mm
Accident vasculaire cérébral ≤ 1000 millimètres
Poussée maximale 361 kN
Pression 29,4 MPa
Température de travail −20 °C à +70 °C

Quel est le rapport entre la poussée et l'alésage :la poussée maximale de 361 kN s'applique au plus gros alésage de la gamme à 29,4 MPa. Un alésage plus petit produit proportionnellement moins de force à la même pression : un alésage de 50 mm à 29,4 MPa donne environ 57,7 kN, un alésage de 63 mm environ 91,6 kN et un alésage de 80 mm environ 147,8 kN. Spécifiez toujours l'alésage ainsi que la pression du système, car c'est la poussée dont votre machine a besoin qui détermine l'alésage, et non l'inverse.

03 / DÉTAIL PRODUIT

Détail du produit

Photographies et vues de référence du vérin de flèche que nous produisons pour les mini-pelles.

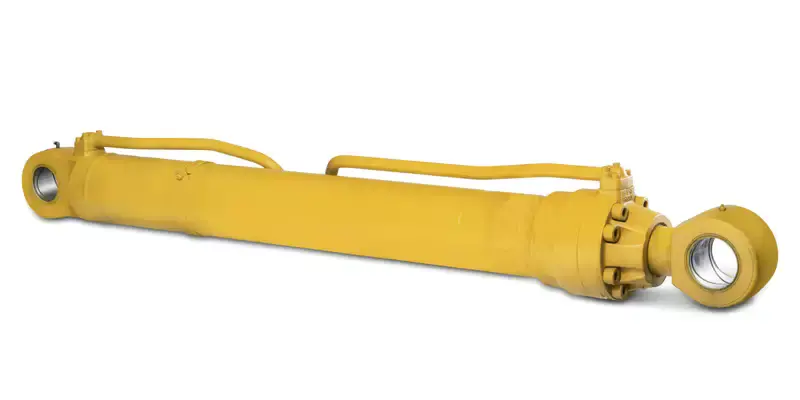

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Vérin de flèche hydraulique pour mini-pelle — baril, tige et extrémités de montage.

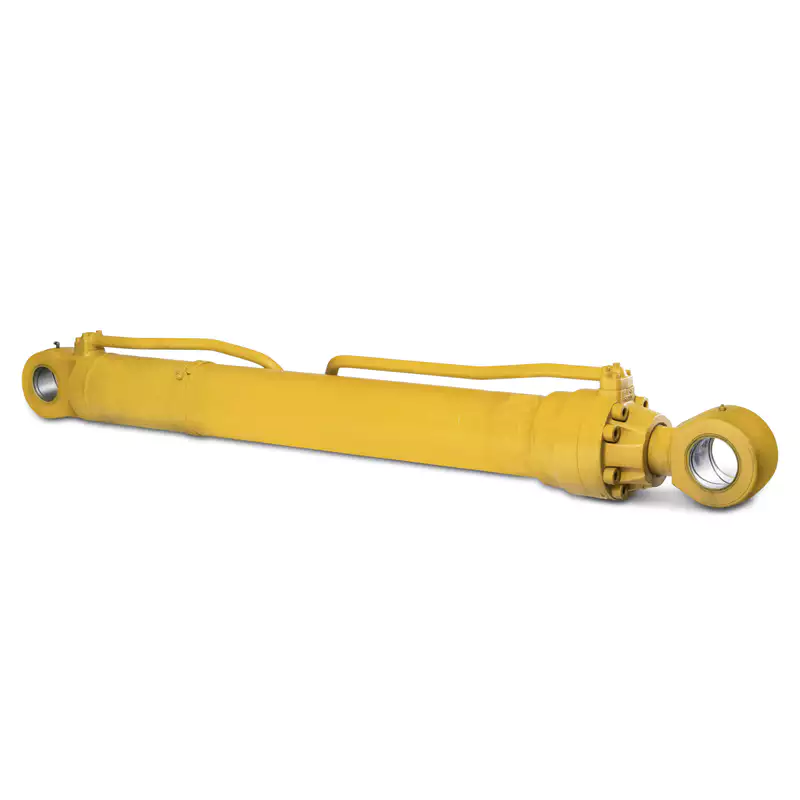

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Canon en acier allié forgé avec alésage rectifié avec précision.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimension et référence de montage — confirmez par rapport à votre machine avant de commander.

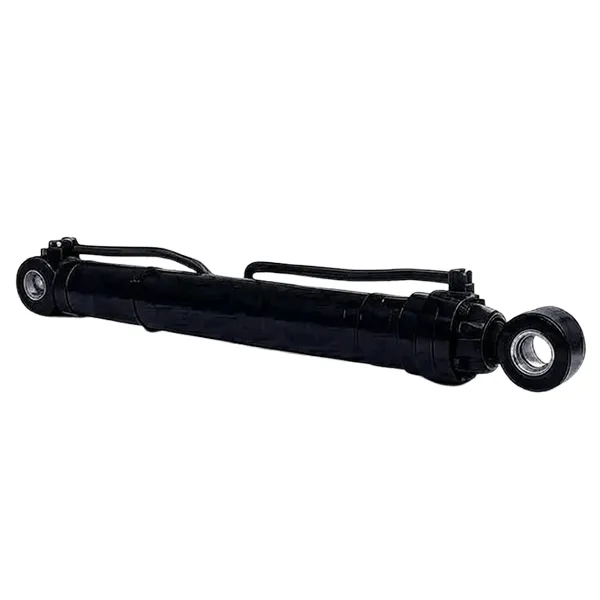

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Surface de la tige et double dispositif d'étanchéité.
04 / CONSTRUCTION

Caractéristiques et construction du produit

Canon forgé et alésage rectifié

Le canon est forgé à partir d'un alliage à haute résistance plutôt que usiné à partir de tubes, ce qui donne une structure de grain plus uniforme et une meilleure résistance à la fatigue au niveau des extrémités filetées et soudées. L'alésage est ensuite rectifié avec précision afin que le joint du piston présente une finition de surface uniforme ; Cette finition est ce qui maintient le coefficient de friction interne à un faible niveau – environ 30 % inférieur à celui d'un alésage non rectifié lors de nos tests comparatifs – et c'est pourquoi la flèche peut toujours être avancée avec précision lorsque la machine travaille dans un espace restreint où les centimètres comptent.

Double étanchéité pour les sites poussiéreux

Chaque cylindre utilise une structure à double étanchéité intégrée avec du caoutchouc importé résistant à l'usure. Le joint intérieur maintient la pression hydraulique tandis que le racleur extérieur éloigne la poussière et l'humidité de la lèvre d'étanchéité, ce qui est la disposition qui compte sur le chantier : un seul joint qui peut fonctionner contaminé est ce qui produit un suintement lent qui finit par devenir une fuite. En service, cette construction prolonge la durée de vie du cylindre de plus de 40 % par rapport à un système à joint unique et réduit la fréquence à laquelle la machine doit s'arrêter pour entretien.

Conçu selon la géométrie de votre machine

L'alésage, la tige, la course, les centres de montage et les positions des ports sont produits selon le dessin. Pour un cylindre de remplacement, c'est la partie critique : les centres de montage et les diamètres des broches doivent correspondre exactement à la flèche et au châssis de la machine, alors envoyez le dessin original, le modèle de la machine ou les dimensions mesurées du cylindre défectueux et nous ferons correspondre l'interface avant de proposer un devis. Différentes configurations de course et de pression sont disponibles dans toute la gamme pour répondre aux tâches municipales, paysagères et agricoles.

05 / COMPATIBILITÉ

Compatibilité des machines

Ce vérin de flèche est fourni pour les mini-pelles de la classe d'environ 1 à 8 tonnes, où les diamètres d'alésage compris entre 50 et 125 mm sont standard. Il est monté aussi bien en première monte qu'en remplacement sur les machines des marques suivantes, entre autres :

  • Kubota
  • Yanmar
  • Takeuchi
  • Lynx
  • Chenille
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Veuillez noter:les noms de marque sont répertoriés uniquement pour indiquer les classes de machines sur lesquelles ce cylindre est généralement installé. Raydafon est un fabricant indépendant et n'est pas affilié, autorisé par ou fournisseur d'équipement d'origine pour ces marques. Confirmez toujours le dessin de montage de votre modèle spécifique avant de commander.

Vous ne savez pas de quel alésage et quelle course votre machine a besoin ? Envoyez le modèle de pelle, l'alésage du cylindre existant et le diamètre de la tige, sa longueur goupille à goupille et la pression du système, et nous confirmerons la configuration.

06 / DEMANDES

Applications

Les mini-pelles sont achetées parce qu'elles s'adaptent là où les machines de grande taille ne le peuvent pas, et c'est exactement là que le contrôle du vérin de flèche est le plus important.

Entretien des routes municipales

Pose de pipelines et réparation de plaques d'égout dans des rues étroites, où la rampe doit être mise en position progressivement plutôt que pivotée. Un contrôle précis à basse vitesse réduit le risque de heurter des services enterrés ou des surfaces finies.

Remise en état et plantation de vergers

Débroussaillage des vieilles souches d'arbres et préparation de nouvelles parcelles, avec rampe levée et abaissée autour des arbres sur pied. Les déplacements contrôlés évitent d’endommager les arbres fruitiers qui doivent rester en place.

Travaux de construction et de démolition

Démolition de murs bas et levage de matériaux de construction légers, où la puissance de sortie stable sous une charge changeante maintient l'opération prévisible pour l'opérateur et sûre pour toute personne travaillant à proximité.

Conservation de l'eau des terres agricoles

Couper les fossés de drainage à une profondeur et une largeur contrôlées, ce qui n'est reproductible que si le vérin de flèche maintient sa position sous la charge au lieu de dériver lorsque le godet rencontre une résistance.

Aménagement paysager et construction de jardins

Nivellement, creusement de tranchées et déplacement du sol dans des parcelles résidentielles confinées, où une machine compacte dotée d'un contrôle précis de la flèche laisse une finition plus propre et moins de rangement manuel.

Remplacement et réparation

Remplacement direct d'un vérin de flèche rayé, plié ou qui fuit sur une machine existante, produit par rapport au dessin original ou à un échantillon mesuré afin que les broches et les ports s'alignent.

07 / POURQUOI RAYDAFON

Avantages du produit

  • Approvisionnement direct en usineLe cylindre est forgé, usiné, assemblé et testé dans la propre usine de Raydafon, il n'y a donc aucune marge commerciale entre vous et la production, et les dessins ainsi que les joints de rechange restent disponibles pendant toute la durée de vie de la machine.
  • Frottement interne réduitL'alésage rectifié avec précision et le jeu du joint de piston adapté réduisent la friction interne, ce qui se traduit par un contrôle plus fluide à basse vitesse et moins de chaleur générée dans l'huile hydraulique lors des longs changements de vitesse.
  • Étanchéité conçue pour les conditions du siteLa double étanchéité avec un racleur externe est recommandée pour la poussière et l'humidité plutôt que pour un atelier propre, ce qui prolonge la durée de vie de plus de 40 % et réduit les temps d'arrêt imprévus.
  • Plage de courses et de pressionsLa configuration de l'alésage, de la tige, de la course et de la pression peut être adaptée à la machine plutôt que de forcer la taille catalogue la plus proche, ce qui est important lors du remplacement d'un vérin sur un modèle abandonné.
  • Traitement de surface anticorrosionL'extérieur de la tige et du canon est traité contre la corrosion, de sorte que le cylindre survit à la pluie, à la boue et aux lavages sans les piqûres de surface qui détruisent les joints.
  • Remplacement basé sur un dessinEnvoyez le dessin original, le modèle de machine ou les dimensions mesurées et le remplacement est produit sur cette interface, de sorte que les broches, les ports et les centres de montage s'adaptent sans modification sur site.

La poussée, la durée de vie des joints et l'intervalle d'entretien dépendent tous de l'alésage sélectionné, de la pression du système, du cycle de service et de la qualité de filtration de l'huile hydraulique de la machine. Donnez-nous le modèle de la pelle et la pression de service, et nous confirmerons l'alésage et la course par rapport à la charge que le vérin supportera réellement.

08 / FAQ ACHETEUR

FAQ Acheteur

  • Quel alésage, course et pression ce vérin de flèche de mini-pelle couvre-t-il ?Diamètres d'alésage de 50 mm à 125 mm, diamètres de tige de 25 mm à 75 mm, course jusqu'à 1000 mm et pression maximale de 29,4 MPa. La poussée maximale est de 361 kN au plus grand alésage ; Les alésages plus petits produisent proportionnellement moins de force à la même pression, l'alésage doit donc être choisi en fonction de la poussée dont votre machine a besoin.
  • Pouvez-vous remplacer mon modèle de pelle spécifique ?Oui. Envoyez le modèle de la machine, le dessin original ou l'alésage mesuré, le diamètre de la tige, la course, la longueur goupille à goupille et les détails de montage du cylindre défectueux. Nous confirmons l'interface et produisons le cylindre correspondant, ce qui évite les problèmes d'ajustement liés à l'utilisation d'une taille générique.
  • Quelle est la différence entre la poussée et la pression maximales ?La pression est la pression hydraulique pour laquelle le vérin est conçu, dans ce cas 29,4 MPa. La poussée est la force que la pression produit sur la zone du piston, c'est pourquoi elle change avec le diamètre de l'alésage : 361 kN pour un alésage de 125 mm, mais seulement environ 57,7 kN pour un alésage de 50 mm à la même pression.
  • Dans quelle plage de température le cylindre peut-il fonctionner ?La plage de travail standard est de −20 °C à +70 °C. Pour les machines fonctionnant en dehors de cette plage, ou avec de l'huile hydraulique qui chauffe plus, indiquez-nous la température continue de l'huile et nous confirmerons le matériau du joint et les spécifications qui lui conviennent.
  • Comment le cylindre est-il protégé contre la poussière et l’eau ?Il utilise une structure à double étanchéité avec du caoutchouc importé résistant à l'usure et un racleur externe, de sorte que la lèvre d'étanchéité est protégée de la poussière et de l'humidité. Cet arrangement est spécifié pour les conditions du site plutôt que pour un environnement propre et prolonge la durée de vie de plus de 40 %.
  • Quelles informations devez-vous fournir et des joints de rechange peuvent-ils être fournis ?Modèle de machine, diamètre d'alésage et de tige, course, pression de service, type de montage et quantité : plus vous en envoyez, plus vite nous confirmons la conception. Les kits de joints et les composants de remplacement sont disponibles séparément afin qu'une machine puisse être remise en service après une défaillance du joint sans remplacer le cylindre entier. Le devis est normalement effectué dans les 24 heures.
09 / CONNEXES

Produits connexes et lectures complémentaires

Demander un devis de vérin de flèche pour mini-pelle

Envoyez le modèle de la pelle, le diamètre de l'alésage et de la tige, la course, la pression de service, le type de montage et la quantité — ou le dessin original. Nous confirmons la configuration sur votre machine et répondons avec le prix et le délai de livraison dans les 24 heures.

Envoyer une demande maintenant

* La poussée maximale de 361 kN s'applique au plus grand alésage de la gamme à 29,4 MPa. Veuillez confirmer l'alésage, la course et les dimensions de montage de votre machine avant de commander. Les noms de marque sont utilisés uniquement pour indiquer les classes de machines et n'impliquent aucune affiliation.
