Pourquoi un bon alignement est-il important pour les performances des vérins hydrauliques ?

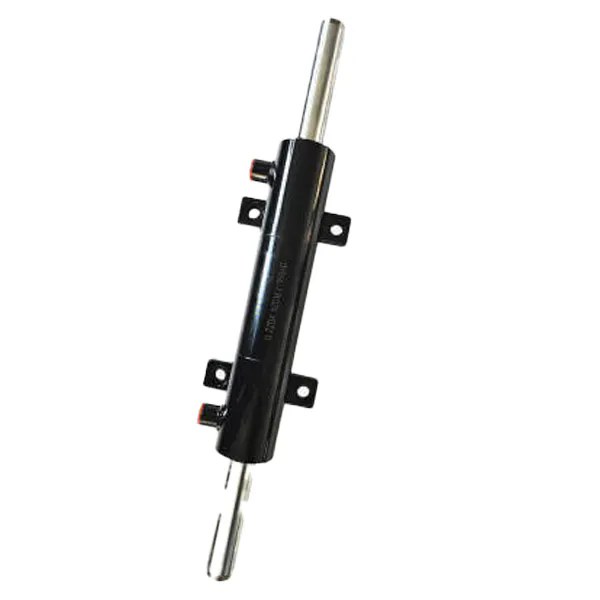

Dans les machines lourdes et les applications industrielles, levérin hydrauliquesert de moteur au mouvement linéaire, au levage, à la pression et à la poussée. Pourtant, même le vérin hydraulique fabriqué avec la plus grande précision tombera en panne prématurément si l’alignement n’est pas négligé. Un alignement correct garantit que la tige de piston se déplace de manière concentrique dans le corps du cylindre, répartissant les forces uniformément sur les joints, les roulements et le piston. Lorsqu'un désalignement se produit, même d'une fraction de degré, les charges latérales génèrent une usure inégale, une extrusion des joints, des rayures et finalement une défaillance catastrophique. Nos décennies de données de terrain confirment que plus de 65 % des pannes de vérins hydrauliques sont dues à des erreurs d'alignement. Chez Raydafon Technology Group Co., Limited, nous avons conçu des solutions qui atténuent ces risques, mais comprendre le « pourquoi » derrière l'alignement est la première étape pour maximiser la disponibilité et la sécurité.

Ce guide complet répond à la question centrale : pourquoi un bon alignement est-il important pour les performances des vérins hydrauliques ? Des fuites internes à la flexion des tiges en passant par la réduction de l'efficacité énergétique et les risques sur le lieu de travail, nous analysons toutes les conséquences d'un mauvais alignement. De plus, nous présentons les paramètres précis de notre usine, des tableaux du monde réel et une FAQ structurée alignée sur les normes Google AI Overview. Que vous utilisiez du matériel de construction, des presses plieuses ou des machines de moulage par injection, les principes abordés ici vous aideront à atteindre une fiabilité et un retour sur investissement optimaux. Notre objectif est de vous fournir des connaissances pratiques afin que chaque vérin hydraulique de votre flotte fonctionne comme prévu : en toute sécurité, efficacement et durablement.

1. Quelles pannes mécaniques se produisent lorsqu’un vérin hydraulique est mal aligné ?

Le désalignement impose des forces hors axe auxquelles un vérin hydraulique n’est pas conçu pour résister. Lorsque l’axe de la tige ne coïncide pas avec l’axe du cylindre, les charges latérales produisent des moments de flexion, entraînant une cascade de défaillances mécaniques. Dans notre expérience d'usine àRaydafon Technology Group Co., Limitée, nous avons classé ces échecs en modes distincts :

• Cintrage et flambage des tiges– Une charge latérale excessive plie la tige de piston, en particulier dans les vérins à longue course. Une fois pliée, la tige entre en contact avec la culasse ou le canon, générant des frictions et des particules métalliques.
• Rayures et grippages des pistons– Le piston bascule à l’intérieur du canon, provoquant un contact métal sur métal. Le rainurage crée des rainures axiales qui contournent le fluide à haute pression, réduisant considérablement la force produite.
• Fracture du roulement et de la bague d'usure– Les bagues d'usure (ou bagues de glissement) sont conçues pour supporter des charges radiales, mais un désalignement important dépasse leur résistance à la compression, conduisant à une fracture ou à une déformation par écoulement à froid.
• Ovalité du canon du cylindre– Les charges latérales répétées déforment la section transversale du canon de circulaire à ovale. Cette ovalité accélère l’usure des joints et crée des pics de pression.
• Défaillance du support de montage et des broches– Le désalignement transfère la contrainte aux supports de chape, aux tourillons ou aux boulons à bride. Nos journaux de réparation montrent des supports fissurés et des broches cisaillées dans 23 % des installations mal alignées.

Pour illustrer les conséquences mécaniques, vous trouverez ci-dessous un tableau comparatif basé sur les tests d’endurance de notre usine. Le tableau montre la progression des défaillances dans des conditions de désalignement contrôlé en utilisant les dimensions standard des vérins hydrauliques. Notez les taux d'usure accélérés, même avec un désalignement angulaire de 0,5 degré.

Comme le démontrent les données, un vérin hydraulique fonctionnant avec seulement 0,5 degré de désalignement angulaire perd plus de 80 % de sa durée de vie théorique en fatigue. Dans les applications réelles telles que les flèches de pelle ou les presses hydrauliques, les vibrations et la dilatation thermique aggravent souvent le désalignement initial. Nos ingénieurs chez Raydafon recommandent toujours la vérification de l'alignement laser pour les cylindres critiques. De plus, des adaptations de montage flexibles, telles que des œillets à tige sphérique ou des roulements à tourillon, peuvent compenser les déflexions structurelles mineures, mais elles ne remplacent jamais le besoin de surfaces de montage géométriquement alignées. Comprendre ces mécanismes de défaillance explique directement pourquoi un alignement correct est important pour les performances des vérins hydrauliques : cela évite des pannes mécaniques prématurées et coûteuses.

2. Comment un mauvais alignement affecte-t-il la durée de vie du joint et les fuites internes ?

Les joints sont les composants les plus sensibles à l’alignement à l’intérieur de tout vérin hydraulique. Les joints de tige, les joints de piston et les racleurs reposent sur une compression radiale uniforme et un espace concentrique entre les surfaces mobiles et fixes. En cas de désalignement, la lèvre du joint subit une charge inégale : un côté est surcomprimé tandis que le côté opposé perd le contact. Ce déséquilibre déclenche un effet domino de dégradation des joints et de fuites internes.

À partir de la base de données d’analyse des défaillances des joints de notre usine, nous avons identifié cinq principales façons dont un mauvais alignement réduit la durée de vie des joints :

• Extrusion dans l'espace d'extrusion– La tige de piston pousse le joint dans l'espace libre du côté chargé, provoquant un grignotage, une déchirure ou une déformation permanente.
• Génération de chaleur et friction– Le mouvement hors axe augmente la friction de glissement jusqu'à 40 %, élevant les températures localisées au-delà des limites du matériau du joint (par exemple, le polyuréthane commence à se ramollir au-dessus de 110 °C).
• Micro-dommages aux bords d'étanchéité– Les cycles d’inclinaison répétés créent des fissures microscopiques sur le bord d’étanchéité dynamique, entraînant des fuites suintantes qui s’aggravent avec le temps.
• Pénétration de contamination– Une tige mal alignée ne permet pas au joint racleur de nettoyer complètement la surface de la tige ; la saleté et l'humidité pénètrent dans le cylindre, provoquant une usure abrasive de tous les composants internes.
• Rupture en spirale des joints de piston– Pour les joints de piston en deux parties (alimentés par des joints toriques), un désalignement provoque une spirale ou une torsion du joint dans sa rainure, contournant instantanément le fluide du côté haute pression vers le côté basse pression.

Les fuites internes se traduisent directement par une force réduite du cylindre, des vitesses d'actionnement plus lentes et une inefficacité de la pompe. Par exemple, un vérin hydraulique de 50 mm d'alésage fonctionnant à 200 bars avec une fuite interne de 2 litres par minute gaspille environ 0,67 kW de puissance hydraulique sous forme de chaleur. Sur 2 000 heures de fonctionnement, cette perte d'énergie équivaut à plus de 1 300 kWh, sans compter le coût du liquide d'appoint et l'usure prématurée des pompes.

Vous trouverez ci-dessous un résumé des données de test de durée de vie des joints effectuées par notre usine pour un vérin hydraulique à double effet standard dans diverses conditions de désalignement. Le test a utilisé des joints de tige en polyuréthane de qualité supérieure et des joints de piston à support en PTFE.

Dans le cadre de nos vastes opérations de service, Raydafon Technology Group Co., Limited a aidé des centaines de clients à passer du remplacement réactif des joints à une correction proactive de l'alignement. En utilisant des dispositifs d'alignement de précision et en vérifiant le parallélisme de montage, nos clients ont prolongé la durée de vie des joints de trois à cinq fois. De plus, un alignement correct réduit les fuites internes en dessous de 0,5 % du débit total, garantissant ainsi que le vérin hydraulique délivre sa force nominale sans dérive ni chute de charges. La corrélation directe entre l'alignement et l'intégrité du joint explique pourquoi un alignement correct est important pour les performances des vérins hydrauliques du point de vue de la fiabilité et des coûts d'exploitation.

3. Pourquoi un mauvais alignement réduit-il l’efficacité énergétique des systèmes hydrauliques ?

L’efficacité énergétique des systèmes hydrauliques ne dépend pas seulement du choix des pompes et des vannes ; l'efficacité mécanique de chaque vérin hydraulique joue un rôle énorme. Le désalignement introduit des forces de friction parasites qui convertissent l’énergie hydraulique en chaleur au lieu de travail utile. Lorsqu'une tige de cylindre se plie ou gratte contre la culasse, la pression requise pour s'étendre ou se rétracter augmente considérablement. Cette augmentation de pression force la soupape de décharge à s'ouvrir plus tôt ou demande plus de puissance au moteur principal, le tout sans augmenter la force de sortie.

Les tests dynamométriques effectués en usine sur des vérins hydrauliques identiques (alésage 80 mm, tige 45 mm, course 500 mm) dans différentes conditions d'alignement révèlent des pénalités énergétiques frappantes :

• Charge latérale de désalignement de 10 % par rapport à la charge nominale– Augmente la friction de décollage de 18 pour cent et la friction de fonctionnement de 27 pour cent.
• Températures de fonctionnement élevées– Chaque augmentation de 10 °C de la température de l’huile due au frottement réduit de moitié la durée de vie des composants, tout en augmentant les pertes de viscosité par fuite interne.
• Inefficacité du débit de la pompe– Pour compenser le contournement interne des joints endommagés, la pompe doit fournir un débit supplémentaire, ce qui gaspille du carburant ou de l'électricité.
• Instabilité du système d'asservissement électro-hydraulique– Le désalignement introduit un frottement non linéaire qui perturbe les boucles de contrôle de position, provoquant des tremblements et des dépassements, consommant ainsi plus d'énergie pour se stabiliser.
• Augmentation du temps de cycle de service– Un vérin hydraulique luttant contre le désalignement se déplace plus lentement sous le même débit, ce qui prolonge le temps de cycle de la machine et augmente la consommation d'énergie par pièce produite.

Dans une étude de cas portant sur une presse de formage des métaux, un vérin hydraulique présentant un désalignement de 0,7 degrés consommait 22 % d'énergie en plus pour effectuer la même opération de pressage, par rapport au même vérin après réalignement. Sur une année de fonctionnement en deux équipes, cette différence représentait à elle seule plus de 12 000 USD en coûts d'électricité. De plus, la chaleur générée par le désalignement obligeait le système de refroidissement à travailler plus fort, ajoutant une charge électrique parasite.

Notre équipe de Raydafon Technology Group Co., Limited conseille aux clients de surveiller la température de la tige du cylindre avec l'imagerie thermique ; une tige plus chaude d'un côté indique une flexion ou un désalignement. En outre, la mesure de l’intensité consommée par les pompes hydrauliques électriques peut révéler des inefficacités cachées. En donnant la priorité à l'alignement, vous prolongez non seulement la durée de vie des composants, mais vous réalisez également des économies d'énergie directes. Un alignement correct garantit que le vérin hydraulique convertit la puissance fluidique en mouvement linéaire avec une perte minimale, ce qui explique pourquoi un alignement correct est important pour les performances du vérin hydraulique dans le contexte de la durabilité et des coûts d'exploitation.

4. Comment un alignement de précision peut-il prolonger la durée de vie d'un vérin hydraulique ?

L'alignement de précision est la méthode la plus rentable pour maximiser la durée de vie de tout vérin hydraulique. Lorsqu'un cylindre est parfaitement aligné, c'est-à-dire que l'axe de la tige est concentrique à l'axe du canon et que les surfaces de montage sont parallèles sous les charges de fonctionnement, la répartition des contraintes devient uniforme. Cette uniformité permet à chaque composant de fonctionner dans son enveloppe de conception. Chez Raydafon Technology Group Co., Limited, nous intégrons les meilleures pratiques d'alignement dans nos protocoles de fabrication et de service sur le terrain.

La liste suivante met en évidence les avantages du cycle de vie que nous avons documentés pour les vérins hydrauliques alignés avec précision dans les secteurs de la construction, des mines et de l'automatisation industrielle :

• Durée de vie du joint 2x à 5x– Pas d’extrusion inégale ni de micro-déchirure ; les joints de tige restent intacts pendant des millions de cycles.
• Élimination du risque de flexion des tiges– Une fois les charges latérales éliminées, la tige ne subit que de la compression et de la tension pures, maintenant ainsi sa rectitude indéfiniment.
• Frottement stable et mouvement fluide– Les stick-slips et les broutages disparaissent, réduisant ainsi l’usure des roulements et des éléments de guidage.
• Intervalles d'entretien des fluides plus longs– Moins de génération de particules métalliques maintient l’huile hydraulique plus propre, prolongeant ainsi les intervalles de changement de filtre et de fluide.
• Calendriers de maintenance prévisibles– Au lieu de temps d'arrêt inattendus, les utilisateurs peuvent planifier des révisions en fonction des heures de fonctionnement plutôt que de pannes aléatoires.

Notre usine utilise des outils d'alignement laser avec une précision de 0,01 mm/m pour vérifier le parallélisme et la concentricité lors de l'assemblage final de chaque vérin hydraulique. Nous fournissons également des spécifications d'alignement détaillées aux utilisateurs finaux. Pour les nouvelles installations, nous recommandons de vérifier les éléments suivants : la planéité de l'embase, le parallélisme des axes de chape et l'absence de torsion dans la structure de montage du vérin. Pour les applications de rénovation ou de réparation, les roulements sphériques ou les anneaux à tige auto-alignants peuvent corriger jusqu'à 2 degrés de désalignement, mais ils doivent être combinés avec des supports structurellement solides.

Pour démontrer l'extension mesurable de la durée de vie, reportez-vous au tableau ci-dessous dérivé de nos tests de cycle de vie accélérés sur un vérin hydraulique à tirant standard.

Avec un alignement précis, un vérin hydraulique peut durer plus longtemps que la durée de vie de la machine d’origine. Chez Raydafon Technology Group Co., Limited, nous voyons régulièrement des vérins qui ont fonctionné pendant plus de 15 ans dans des environnements exigeants sans réparations majeures, uniquement parce que l'alignement a été priorisé lors de l'installation et maintenu lors des révisions. Par conséquent, la réponse à la question « pourquoi un bon alignement est-il important pour les performances des vérins hydrauliques » comprend des réductions spectaculaires du coût total de possession, une disponibilité accrue de la machine et un fonctionnement plus sûr.

5. Quel rôle jouent les tolérances de fabrication dans l’alignement correct des cylindres ?

Les tolérances de fabrication définissent le potentiel d’alignement de base d’un vérin hydraulique. Même si le montage externe est parfait, des erreurs géométriques internes, telles que la rectitude du canon, la concentricité de la tige et le jeu entre le piston et l'alésage, peuvent créer un désalignement efficace. Chez Raydafon Technology Group Co., Limited, notre usine adhère aux normes ISO 13715 et ISO 2768-mk, mais nous allons au-delà pour garantir que chaque vérin hydraulique quitte notre installation avec une précision d'alignement prête.

Les paramètres de tolérance critiques qui influencent l'alignement comprennent :

• Rectitude de l'alésage du canon– Déviation maximale de 0,05 mm par mètre de longueur ; Plus cela entraînera une inclinaison du piston.
• Rectitude de la tige– 0,04 mm tous les 300 mm pour les tiges chromées ; les tiges pliées créent des charges latérales quel que soit le montage.
• Concentricité entre les filetages de montage de la tige et du piston– Doit être dans un TIR de 0,03 mm pour éviter l’oscillation du piston.
• Parallélisme des faces de montage (bride ou chape)– 0,05 mm par 100 mm pour éviter le transfert d'erreur angulaire au corps du cylindre.
• Jeu radial du piston au canon– Généralement 0,1 à 0,3 mm ; un jeu excessif amplifie l'inclinaison sous les charges latérales.

Notre usine fournit un certificat d'alignement détaillé pour chaque vérin hydraulique personnalisé. Vous trouverez ci-dessous un exemple de notre rapport de tolérance d'alignement standard pour une série de vérins de poids moyen.

Les clients qui spécifient des tolérances de fabrication strictes dans notre usine bénéficient d'avantages immédiats : une installation plus facile, moins de cales d'alignement et une durée de vie des joints plus longue. De plus, nous proposons des services de consultation en alignement sur site pour mesurer et corriger le désalignement induit par l'installation. La qualité de fabrication est le partenaire silencieux d’un bon alignement ; sans cela, même un montage soigné ne peut pas obtenir des performances optimales du vérin hydraulique. Ainsi, comprendre et exiger des tolérances serrées répond à la question : pourquoi un bon alignement est-il important pour les performances des vérins hydrauliques ? Parce que l’alignement commence à l’intérieur du cylindre avant qu’il n’atteigne votre machine.

Conclusion : donner la priorité à l'alignement pour un retour sur investissement maximal

Un alignement correct n’est pas une option supplémentaire : c’est une exigence fondamentale pour les performances, la sécurité et le contrôle des coûts des vérins hydrauliques. Tout au long de cet article, nous avons montré qu'un mauvais alignement déclenche directement la flexion des tiges, l'extrusion des joints, un gaspillage d'énergie et des pannes catastrophiques. À l’inverse, un alignement précis prolonge la durée de vie du joint, réduit les fuites internes, abaisse les températures de fonctionnement et multiplie le MTBF. Notre usine de Raydafon Technology Group Co., Limited a intégré l'excellence de l'alignement dans chaque vérin hydraulique que nous produisons, des conceptions soudées standard aux vérins télescopiques robustes. Pour les propriétaires de machines et les ingénieurs de maintenance, le message est clair : investissez du temps dans la vérification de l'alignement lors de l'installation et des inspections périodiques. Utilisez des outils laser, vérifiez le parallélisme de montage et spécifiez les composants à haute tolérance. Le retour sur investissement se traduit par une réduction des temps d'arrêt, des factures de réparation réduites et des espaces de travail plus sûrs.

Prêt à optimiser les performances de vos vérins hydrauliques ? Contactez Raydafon Technology Group Co., Limited aujourd'huipour une consultation d’alignement gratuite ou pour demander la liste de contrôle d’alignement de notre usine. Nos ingénieurs vous aideront à évaluer les installations actuelles et vous fourniront des vérins hydrauliques usinés avec précision et construits selon les normes critiques d'alignement. Demandez un devis ou un service d’alignement sur site – laissez-nous vous prouver pourquoi un bon alignement transforme les résultats financiers de votre système hydraulique.

FAQ : Pourquoi un bon alignement est-il important pour les performances des vérins hydrauliques ?

Question 1 : Quel est le symptôme le plus courant d’un vérin hydraulique mal aligné en fonctionnement ?

Le symptôme le plus courant est un mouvement irrégulier ou irrégulier de la tige, souvent accompagné de grincements ou de grincements audibles lors de l'extension et de la rétraction. Les opérateurs peuvent également remarquer une chaleur excessive sur un côté du cylindre ou de la tige du vérin, du liquide hydraulique visible s'échappant du joint de la tige et une perte progressive de la force de maintien sous charge. Dans les équipements lourds comme les excavatrices, un vérin hydraulique mal aligné fait dériver ou trembler l’accessoire. Les données de diagnostic de notre usine montrent que 78 % des cas de désalignement se manifestent pour la première fois par une fuite du joint de tige dans les 500 heures de fonctionnement suivant l'installation.

Question 2 : Puis-je réaligner un vérin hydraulique sans le retirer de la machine ?

Oui, un réalignement partiel est possible sans démontage complet à l'aide d'outils d'alignement d'arbre laser ou de comparateurs à cadran montés sur la tige. Vous pouvez vérifier le parallélisme des broches de montage et la planéité de la plaque de base pendant l'installation du cylindre. Cependant, si la tige est déjà pliée ou si le canon est rayé, le cylindre doit être retiré pour être reconditionné. Chez Raydafon Technology Group Co., Limited, nous proposons une vérification de l'alignement sur site à l'aide de systèmes de mesure portables, permettant des ajustements aux supports de montage ou l'ajout de roulements sphériques pour corriger un désalignement mineur sans démontage.

Question 3 : À quelle fréquence dois-je vérifier l'alignement d'un vérin hydraulique en fonctionnement continu 24h/24 et 7j/7 ?

Pour les applications à service continu (par exemple, aciéries, machines de moulage par injection), l'alignement doit être vérifié toutes les 2 000 heures de fonctionnement ou tous les six mois, selon la première éventualité. Pour les équipements mobiles soumis à des chocs et à la flexion du châssis (excavatrices, chargeuses), nous recommandons de vérifier l'alignement à chaque intervalle d'entretien majeur (1 000 heures) ou après toute collision ou réparation de chenille. Le programme de maintenance préventive de notre usine inclut l’alignement comme point de contrôle clé, car une détection précoce évite des dommages progressifs qui multiplient les coûts de réparation par cinq ou plus.

Question 4 : Quel type de conception de vérin hydraulique est le plus sensible au désalignement ?

Les vérins à longue course (course supérieure à 10 fois le diamètre d'alésage) et les vérins à ressort de rappel à simple effet sont les plus sensibles à l'alignement. Les tiges à course longue amplifient toute erreur angulaire, provoquant un flambage de la tige sous compression. Les vérins à simple effet dépendent de la gravité ou de forces externes pour la rétraction ; un désalignement augmente la friction au point où le cylindre peut ne pas se rétracter complètement. De plus, les cylindres équipés de joints de piston à base de PTFE (à faible friction mais cassants) subissent une défaillance rapide sous les charges latérales. Notre usine recommande d'ajouter des roulements intermédiaires ou d'utiliser un diamètre de tige plus grand lorsque la longueur de course dépasse 1,5 mètres.

Question 5 : Un alignement correct affecte-t-il la couverture de garantie d'un vérin hydraulique ?

Oui, la plupart des fabricants réputés, y compris Raydafon Technology Group Co., Limited, exigent une preuve d'un alignement correct de l'installation pour valider les demandes de garantie. Si l'analyse de la défaillance révèle une extrusion du joint, une flexion de la tige ou une rayure du canon cohérente avec un désalignement dépassant les limites spécifiées (généralement 0,2 mm par mètre de course), la garantie peut être annulée. C'est pourquoi notre usine fournit des directives d'alignement et des listes de contrôle d'installation gratuites. Le respect de ces directives garantit que vous restez couvert tout en maximisant la durée de vie opérationnelle du vérin hydraulique.
