Engrenages hélicoïdaux croisés

Raydafon est un fabricant et fournisseur OEM basé en Chine d'engrenages hélicoïdaux croisés pour instruments de précision, équipements médicaux, entraînements auxiliaires automobiles, appareils domestiques intelligents et machines industrielles. La gamme standard couvre le module 0,8-4 mm, l'angle de l'arbre réglable de 25° à 90°, la surface des dents rectifiée, l'efficacité de la transmission supérieure à 90 %. Les options de matériaux incluent l'acier allié à haute résistance, l'acier inoxydable, le bronze d'aluminium, le nylon et les plastiques techniques résistants à l'usure. La conception des dents hélicoïdales croisées transmet la puissance entre des arbres non parallèles et non sécants, économise de l'espace de disposition et réduit le bruit de fonctionnement. Le module personnalisé, le numéro de dent, l'angle de l'arbre, l'alésage, la rainure de clavette, le matériau et le traitement de surface sont pris en charge. Des commandes d’échantillons, des commandes groupées et des emballages de marque privée sont disponibles. Envoyez les détails du dessin ou de l'échantillon, le matériel requis, la quantité et le port de destination pour un devis rapide.
Chine Fabricant d'engrenages hélicoïdaux croisés OEM

Fabricant d'engrenages hélicoïdaux croisés pour la transmission à arbres non parallèles dans les instruments de précision et les entraînements industriels

Raydafon est un fabricant et fournisseur OEM basé en Chine d'engrenages hélicoïdaux croisés, également appelés engrenages à vis. Les engrenages hélicoïdaux croisés transmettent la puissance entre des arbres non parallèles et non sécants, ce qui les rend adaptés aux équipements d'automatisation compacts, aux ventilateurs de refroidissement d'ordinateurs portables, aux systèmes de réglage de fauteuils dentaires, aux entraînements auxiliaires de moteurs automobiles et aux dispositifs de transmission intelligents à rideau. La gamme standard couvre le module 0,8-4 mm, l'angle de l'arbre réglable de 25° à 90°, la surface des dents rectifiée et l'efficacité de la transmission supérieure à 90 %. Les options de matériaux incluent l'acier allié à haute résistance, l'acier inoxydable, le bronze d'aluminium, le nylon et les plastiques techniques résistants à l'usure. Le module personnalisé, le numéro de dent, l'angle de l'arbre, l'alésage, la rainure de clavette, le matériau et le traitement de surface sont pris en charge. Envoyez les détails de votre dessin ou de votre échantillon, le matériel requis, la quantité et le port de destination pour demander un devis.

0,8-4 mmGamme de modules
25°-90°Angle de l'arbre
>90%Efficacité de la transmission
5 matériauxAcier · inoxydable · bronze · nylon · plastique

Pourquoi les engrenages hélicoïdaux croisés sont utilisés là où les engrenages ordinaires ne peuvent pas s'adapter

Les engrenages droits, les engrenages hélicoïdaux et les engrenages coniques standard transmettent la puissance entre des arbres parallèles ou sécants. Lorsqu'une configuration de machine place deux arbres à un angle non parallèle et non sécant, les engrenages ordinaires ne peuvent pas s'engrener correctement. Les engrenages hélicoïdaux croisés résolvent ce problème en utilisant une forme de dent hélicoïdale qui permet aux deux arbres de transmettre la puissance selon un angle, généralement compris entre 25° et 90°.

Cela rend les engrenages hélicoïdaux croisés adaptés aux conceptions compactes. Dans un ventilateur de refroidissement pour ordinateur portable, l'espace entre l'arbre du moteur et l'arbre des pales du ventilateur est très petit. Dans un système de réglage de fauteuil dentaire, les arbres d’entraînement du dossier et du siège présentent des angles différents. Dans un entraînement auxiliaire de moteur automobile, les arbres d'entrée de la pompe à eau et du générateur sont décalés par rapport à l'entraînement principal. Les engrenages hélicoïdaux croisés gèrent ces configurations sans ajouter de grandes boîtes de vitesses ou des jeux d'engrenages coniques.

Raydafon produit des engrenages hélicoïdaux croisés dans une gamme de matériaux afin que les acheteurs puissent adapter l'engrenage aux exigences de charge, de vitesse, de corrosion et de bruit. Pour les types d’équipements associés, consultez la version complèteÉquipement de précisioncatégorie, laEngrenage hélicoïdalpage et leEngrenage coniquepage.

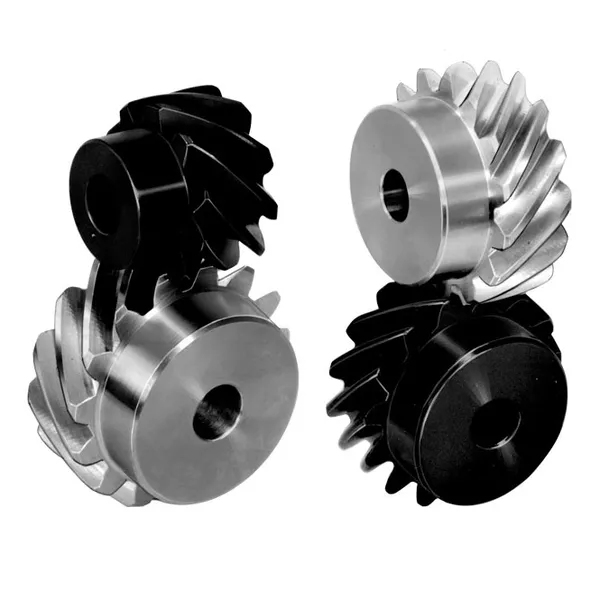

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Engrenages hélicoïdaux croisés pour transmission à arbres non parallèles

Gamme de spécifications standard et options de matériaux

Le tableau ci-dessous répertorie la gamme de spécifications standard pour les engrenages hélicoïdaux croisés Raydafon. Si votre équipement nécessite un module, un numéro de dent, un angle d'arbre, un alésage ou une rainure de clavette différents, envoyez le dessin OEM ou un échantillon physique pour une production personnalisée.

Paramètre Gamme Standard Option personnalisée
Module 0,8-4 mm Module personnalisé disponible
Angle de l'arbre 25°-90° Angle personnalisé disponible
Surface de la dent Sol Meulage, rodage, phosphatation
Efficacité de la transmission Plus de 90 % Dépend du matériau, de l'angle et de la lubrification
Alésage et rainure de clavette Alésage standard avec rainure de clavette Alésage personnalisé, rainure de clavette, vis de réglage, forme en D
Traitement de surface Huile antirouille Oxyde noir, zingage, traitement thermique
Matériel Acier allié à haute résistance Acier inoxydable, bronze d'aluminium, nylon, plastiques techniques

Besoin d'un comparatif de matériaux ou d'une recommandation pour votre application ? Envoyez les détails de la charge, de la vitesse, de l’environnement et de l’espace d’installation. Raydafon vous proposera le matériau et les spécifications les mieux adaptés à vos conditions de travail.

Types de matériaux disponibles

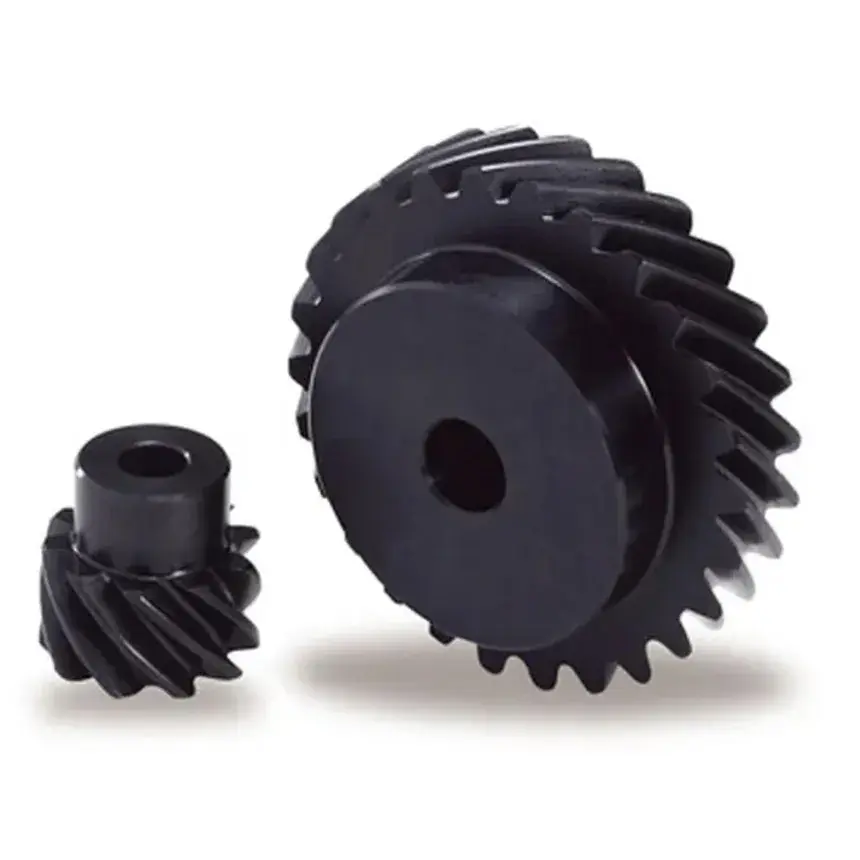

Steel crossed helical gears
Engrenages hélicoïdaux croisés en acier

Acier allié à haute résistance pour les applications à charges lourdes et à couple élevé dans les entraînements industriels et les systèmes auxiliaires automobiles.

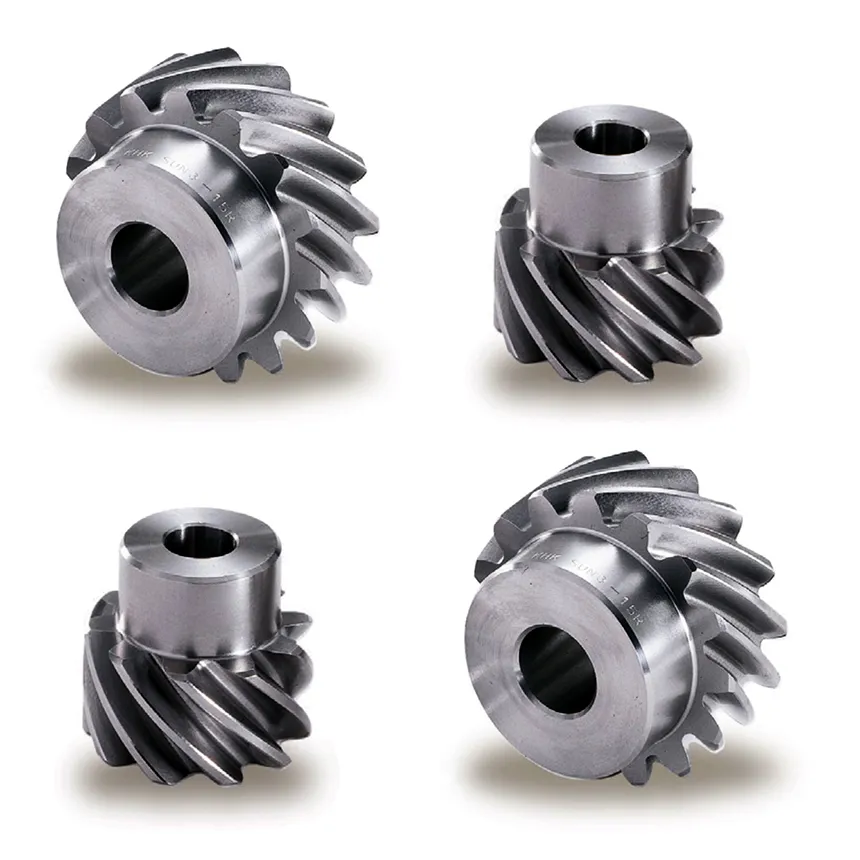

Stainless steel crossed helical gears
Engrenages hélicoïdaux croisés en acier inoxydable

Résistant à la corrosion pour les équipements médicaux, les machines alimentaires, les environnements humides et les installations extérieures.

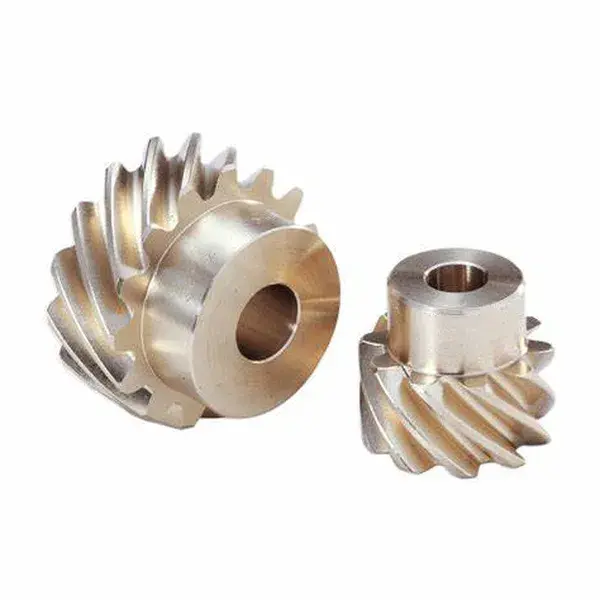

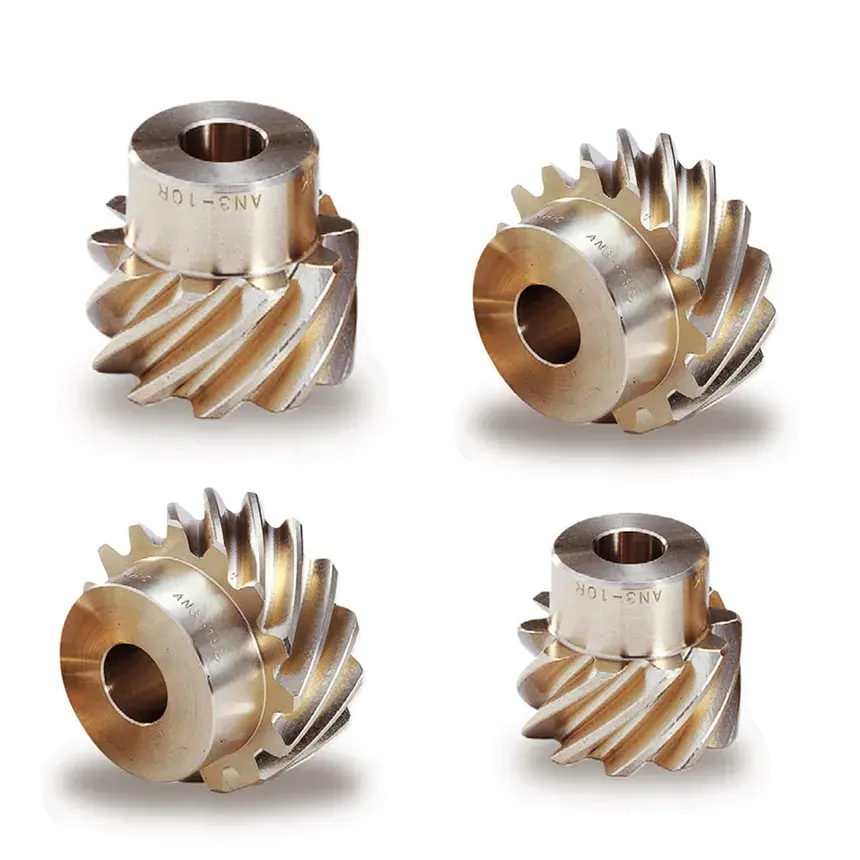

Aluminum bronze crossed helical gears
Engrenages hélicoïdaux croisés en bronze d'aluminium

Bonne résistance à l'usure et capacité de charge, adaptée aux machines lourdes, aux équipements miniers et aux transmissions à couple élevé.

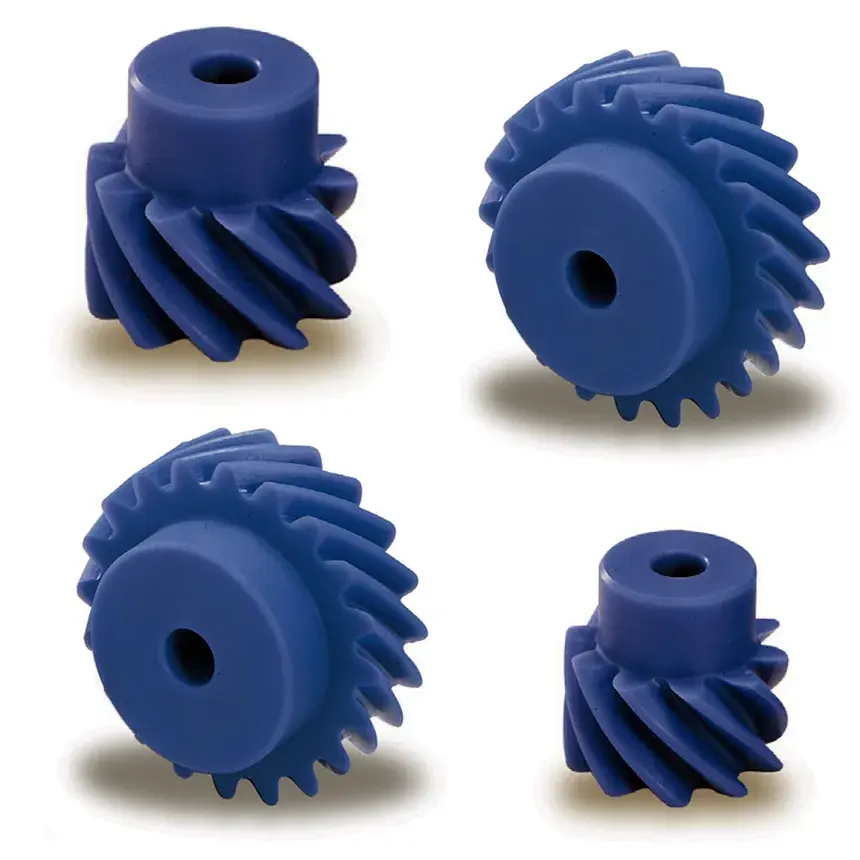

Nylon crossed helical gears
Engrenages hélicoïdaux croisés en nylon

Fonctionnement léger et silencieux pour les appareils domestiques intelligents, les équipements de bureau et les instruments de précision à faible charge.

Applications dans les instruments de précision, les équipements médicaux et les entraînements industriels

Électronique Transmission du ventilateur de refroidissement d'un ordinateur portable

La précision au niveau du micron s'adapte à l'espace compact entre l'arbre du moteur et l'arbre des pales du ventilateur, maintient le ventilateur silencieux et prend en charge une conception fine et légère.

Médical Réglage multi-angle du fauteuil dentaire

Transmet la puissance aux composants du dossier et du siège sous différents angles. Les options de matériaux de qualité médicale permettent un fonctionnement sûr et fiable.

Automobile Entraînement auxiliaire du moteur

Gère des charges de couple et d'impact importantes provenant de pompes à eau et de générateurs. Le traitement thermique améliore la résistance à l'usure et la résistance à haute température et vibration.

Maison intelligente Transmission de rideau intelligente

Transmet sous un angle non parallèle avec un faible bruit, économise de l'espace d'installation et ajoute du confort aux systèmes domotiques.

Pour les composants de transmission associés, consultez leEngrenage à viscatégorie, laEngrenage à vis sans fin et arbre à vis sans finpage, et leEngrenage droitgamme.

Preuves de qualité, inspection et soutien à l’exportation

Dossiers de matériaux et de traitements thermiques

Des enregistrements de qualité des matériaux et de traitement thermique peuvent être fournis avec les expéditions en vrac pour examen de la qualité par l'acheteur.

Profil de dent et contrôle dimensionnel

Le module, le numéro de dent, l'angle de l'arbre, l'alésage, la rainure de clavette et la surface de la dent sont inspectés par rapport au dessin commandé ou à l'échantillon du client.

Vérification du maillage et du bruit

Les échantillons et les lots en vrac sont vérifiés pour un maillage fluide, un faible bruit et une transmission stable avant l'emballage.

Emballage d'exportation

Les engrenages sont emballés avec de l’huile antirouille et un emballage protecteur. Les commandes groupées peuvent être palettisées et cerclées pour le fret maritime, le fret aérien ou la livraison express.

Processus de commande OEM personnalisé

Étape 01 Envoyer les détails de la candidature

Fournissez le module, le numéro de dent, l'angle d'arbre, l'alésage, la rainure de clavette, le matériau, le traitement de surface, la quantité et le port de destination.

Étape 02 Revue de dessins ou d’échantillons

Raydafon examine le dessin OEM ou l'échantillon physique et confirme les spécifications et la sélection des matériaux.

Étape 03 Échantillon et approbation

Pour les projets personnalisés, Raydafon produit un échantillon pour confirmation de l'acheteur avant la production en vrac.

Étape 04 Production et devis

Après approbation, Raydafon fournit un devis FOB Ningbo, un calendrier de production et des détails d'emballage.

Foire aux questions

Que sont les engrenages hélicoïdaux croisés ?

Les engrenages hélicoïdaux croisés, également appelés engrenages à vis, sont des engrenages hélicoïdaux qui engrènent avec des arbres non parallèles et non sécants. Ils transmettent la puissance entre les arbres selon un angle, généralement de 25° à 90°, et sont utilisés là où l'espace d'implantation est limité et où une transmission douce et silencieuse est requise.

Quelle gamme de modules et d'angles d'arbre Raydafon produit-il ?

Raydafon produit des engrenages hélicoïdaux croisés avec module 0,8-4 mm et angle d'arbre réglable de 25° à 90°. La surface des dents rectifiée et l'efficacité de la transmission supérieure à 90 % sont standard sur la gamme de production. Le module personnalisé, le numéro de dent et l'angle de l'arbre sont pris en charge par rapport aux dessins du client.

Quels sont les matériaux disponibles ?

Les options de matériaux incluent l'acier allié à haute résistance, l'acier inoxydable, le bronze d'aluminium, le nylon et les plastiques techniques résistants à l'usure. Le choix des matériaux dépend des exigences en matière de charge, de vitesse, de résistance à la corrosion et de bruit.

Quelles sont les principales applications ?

Les engrenages hélicoïdaux croisés sont utilisés dans les équipements d'automatisation compacts, les ventilateurs de refroidissement des ordinateurs portables, les systèmes de réglage des fauteuils dentaires, les entraînements auxiliaires des moteurs automobiles tels que les pompes à eau et les générateurs, ainsi que les dispositifs de transmission à rideau intelligents. Toute application nécessitant une transmission à arbres non parallèles dans un espace limité peut utiliser des engrenages hélicoïdaux croisés.

Raydafon peut-il produire des engrenages hélicoïdaux croisés OEM personnalisés ?

Oui. Raydafon prend en charge la production OEM à partir de dessins clients ou d'échantillons physiques. Un module personnalisé, un numéro de dent, un angle d'arbre, un alésage, une rainure de clavette, un matériau, un traitement de surface et un emballage de marque privée sont disponibles.

Quelles informations sont nécessaires pour un devis ?

Envoyez les détails du dessin ou de l'échantillon, le module, le numéro de dent, l'angle de l'arbre, l'alésage, la rainure de clavette, le matériau, le traitement de surface, la quantité commandée et le port de destination. Raydafon répondra avec un devis FOB Ningbo et un délai de livraison.

Offrez-vous des échantillons avant les commandes groupées ?

Oui. Raydafon peut produire des échantillons pour confirmation de l'acheteur avant la production en vrac. Le délai de livraison de l'échantillon dépend de la complexité du dessin et de la sélection des matériaux.

Prêt à vous procurer des engrenages hélicoïdaux croisés personnalisés ?

Envoyez vos détails de dessin ou d'échantillon, le module, le numéro de dent, l'angle de l'arbre, l'alésage, la rainure de clavette, le matériau, le traitement de surface, la quantité commandée et le port de destination. Raydafon confirmera les spécifications, produira un échantillon si nécessaire, puis fournira un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.
