Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit ?

Dans les systèmes de contrôle de mouvement modernes, la sélection de la boîte de vitesses détermine directement l'efficacité, la fiabilité et la stabilité de fonctionnement à long terme du système. Parmi les solutions de transmission de précision les plus utilisées, laRéducteur planétairese distingue par sa structure compacte, sa densité de couple élevée et son excellente répartition de la charge. Cependant, de nombreux ingénieurs, responsables des achats et concepteurs d'équipements sont toujours confrontés à une question cruciale lors de la sélection : quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit, et comment doivent-ils être appliqués dans des environnements industriels réels ?

Avec plus de deux décennies d'expérience dans l'industrie, Raydafon Technology Group Co., Limited a travaillé en étroite collaboration avec des intégrateurs d'automatisation, des fabricants OEM et des utilisateurs finaux dans les secteurs de la robotique, de l'emballage, des machines CNC et de la manutention. Dans cet article, nous proposons une comparaison complète et basée sur l'ingénierie des conceptions en ligne et à angle droit, couvrant la structure, les performances, les contraintes d'installation et la logique de sélection d'un point de vue pratique ancré dans notre expérience de fabrication en usine et d'application sur le terrain.

Table des matières

• Quel est le principe structurel des réducteurs planétaires en ligne ?
• Quel est le principe structurel des réducteurs planétaires à angle droit ?
• En quoi les réducteurs planétaires en ligne et à angle droit diffèrent-ils en termes de performances ?
• Pourquoi les réducteurs en ligne et à angle droit sont-ils utilisés dans différentes applications ?
• Comment l’espace d’installation et la conception du système devraient-ils influencer la sélection ?
• Quels paramètres de produit sont les plus importants lorsque l’on compare ces deux types ?

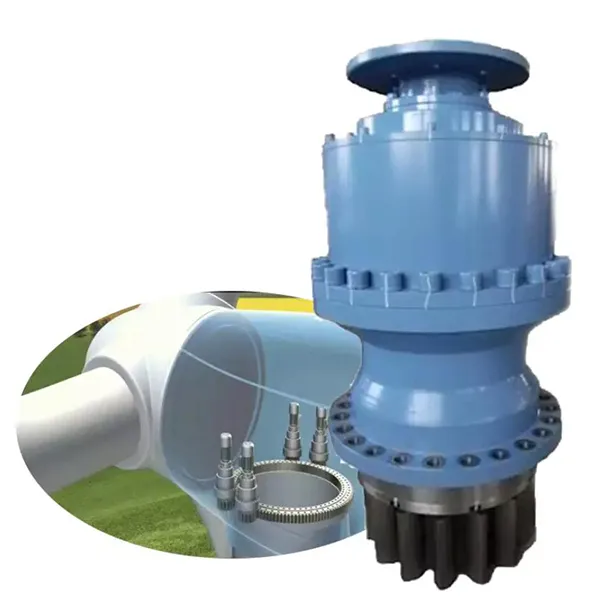

Quel est le principe structurel des réducteurs planétaires en ligne ?

Un réducteur planétaire en ligne est conçu de manière à ce que l’arbre d’entrée et l’arbre de sortie soient alignés le long du même axe central. Cette configuration coaxiale permet à la puissance de circuler en ligne droite du moteur à travers les étages d'engrenages planétaires jusqu'à la sortie. ÀRaydafon, nos équipes d'ingénieurs recommandent fréquemment cette structure lorsque la simplicité du système, le rendement élevé et la longueur axiale compacte sont des priorités de conception clés.

D'un point de vue mécanique, la conception en ligne se compose d'un engrenage solaire directement entraîné par l'arbre du moteur, de plusieurs engrenages planétaires montés sur un support et d'une couronne interne fixée dans le boîtier. La charge est répartie uniformément sur les engrenages planétaires, ce qui améliore la transmission du couple et réduit les contraintes localisées.

Les principales caractéristiques structurelles comprennent :

• Arbres d'entrée et de sortie coaxiaux, minimisant la déviation angulaire
• Moins de composants intermédiaires par rapport aux conceptions angulaires
• Voie de transmission de puissance optimisée pour une efficacité mécanique élevée
• Dimensions radiales compactes adaptées aux configurations de machines étroites

Étant donné que le flux de puissance reste linéaire, les réducteurs planétaires en ligne atteignent généralement des niveaux de rendement plus élevés, dépassant souvent 95 % par étage. Ceci est particulièrement utile dans les systèmes servocommandés où un contrôle précis de la vitesse et une perte d'énergie minimale sont requis. Notre expérience de production en usine montre que les conceptions en ligne simplifient également l'assemblage et l'alignement, ce qui contribue à une qualité constante et à une durabilité à long terme.

Quel est le principe structurel des réducteurs planétaires à angle droit ?

Les réducteurs planétaires à angle droit sont conçus pour changer la direction de la transmission de puissance de 90 degrés. Ceci est généralement réalisé grâce à l'intégration d'un étage à engrenage conique ou à engrenage hypoïde combiné à un étage de réduction planétaire. Contrairement aux modèles en ligne, les arbres d'entrée et de sortie sont perpendiculaires, ce qui permet aux concepteurs de rediriger le mouvement dans des espaces machine contraints.

Chez Raydafon Technology Group Co., Limited, nous voyons souvent des configurations à angle droit sélectionnées pour les équipements où les moteurs verticaux doivent entraîner des charges horizontales, ou lorsque l'architecture de la machine limite l'espace axial. Nos conceptions d'usine intègrent des engrenages coniques rectifiés avec précision avec des étages planétaires trempés pour garantir le maintien de la capacité de couple malgré le changement angulaire.

Les principales caractéristiques structurelles comprennent :

• Orientation perpendiculaire des arbres d’entrée et de sortie
• Étage de vitesse supplémentaire pour le changement de direction
• Boîtier renforcé pour supporter des charges radiales et axiales combinées
• Options de montage flexibles pour les configurations d'équipements complexes

Même si les réducteurs planétaires à angle droit peuvent introduire des pertes de transmission légèrement plus élevées que les versions en ligne, les techniques de fabrication modernes et la géométrie optimisée des dents réduisent considérablement cet écart. Dans les applications réelles, les avantages spatiaux l’emportent souvent sur les différences mineures d’efficacité.

En quoi les réducteurs planétaires en ligne et à angle droit diffèrent-ils en termes de performances ?

La comparaison des performances est l'un des aspects les plus critiques lors du choix d'unRéducteur planétaire. Les conceptions en ligne et à angle droit présentent des caractéristiques de performances distinctes qui influencent le couple de sortie, l'efficacité, le niveau sonore et le comportement thermique.

D'après notre expérience, les conceptions en ligne sont souvent préférées pour les applications d'asservissement à grande vitesse où l'efficacité et la précision dominent. Toutefois, les conceptions à angle droit excellent dans les scénarios où les contraintes de configuration mécanique compromettraient autrement l'intégration du système. Les deux options sont fabriquées dans notre usine avec des normes de qualité identiques, garantissant des performances fiables à long terme.

Pourquoi les réducteurs en ligne et à angle droit sont-ils utilisés dans différentes applications ?

Le contexte d'application joue un rôle décisif dans le choix de la boîte de vitesses. Les réducteurs planétaires en ligne sont couramment utilisés dans la robotique, les machines CNC et les chaînes d'assemblage automatisées où l'intégration de moteurs en ligne droite est possible. Leur empreinte radiale compacte et leur haute précision les rendent idéaux pour les systèmes de positionnement dynamique.

Les réducteurs planétaires à angle droit sont largement utilisés dans les systèmes de convoyeurs, les machines d'emballage et les équipements de levage. Lorsque les châssis de machine limitent le placement du moteur, la redirection de puissance à 90 degrés permet une utilisation efficace de l'espace sans sacrifier la sortie de couple.

Les préférences d'application typiques incluent :

• Réducteur planétaire en ligne pour servo-axes, articulations robotisées et outils de précision
• Réducteur planétaire à angle droit pour convoyeurs, plateaux tournants et ascenseurs verticaux
• Conceptions en ligne pour les exigences de vitesse élevée et de faible jeu
• Conceptions à angle droit pour des configurations compactes et multidirectionnelles

Chez Raydafon Technology Group Co., Limited, nos ingénieurs d'application évaluent le type de charge, le cycle de service et les contraintes d'installation pour recommander la configuration optimale du réducteur planétaire pour chaque projet.

Comment l’espace d’installation et la conception du système devraient-ils influencer la sélection ?

L'espace d'installation détermine souvent si une boîte de vitesses en ligne ou à angle droit est réalisable. Les unités en ligne nécessitent une longueur axiale suffisante mais offrent une expansion radiale minimale. Les unités à angle droit réduisent les exigences axiales tout en augmentant les dimensions radiales. Grâce à nos projets de personnalisation d’usine, nous avons observé que la planification précoce de l’aménagement réduit considérablement les coûts de refonte. Les ingénieurs qui prennent en compte l'orientation de la boîte de vitesses pendant la phase de conception parviennent à un meilleur équilibre du système et à une durée de vie plus longue des composants.

Les principales considérations d’installation comprennent :

• Espace axial et radial disponible
• Orientation du moteur et acheminement des câbles
• Direction de la charge et résistance de la surface de montage
• Accessibilité pour la maintenance

Notre équipe de Raydafon Technology Group Co., Limited collabore fréquemment avec les OEM pour ajuster les dimensions du boîtier, les interfaces d'arbre et les brides de montage afin de garantir une intégration transparente dans les équipements existants.

Quels paramètres de produit sont les plus importants lorsque l’on compare ces deux types ?

Lors de la comparaison des réducteurs planétaires en ligne et à angle droit, les paramètres techniques fournissent des critères objectifs de sélection. Les deux conceptions peuvent être fabriquées pour répondre à des spécifications exigeantes, mais leurs plages de paramètres peuvent différer en fonction de la structure.

Notre processus de fabrication en usine garantit un contrôle cohérent des paramètres sur les modèles en ligne et à angle droit. En alignant la sélection des matériaux, le traitement thermique et l’usinage de précision, nous offrons une qualité stable quelle que soit la configuration.

Conclusion : Comment le bon choix peut-il améliorer les performances du système ?

Comprendre quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit permet une prise de décision plus éclairée aux étapes de conception et d'approvisionnement. Les conceptions en ligne offrent une efficacité et une simplicité supérieures, tandis que les conceptions à angle droit offrent une flexibilité inégalée dans les configurations contraintes. Aucune des deux options n’est universellement supérieure ; le choix optimal dépend des exigences spécifiques à l'application.

Chez Raydafon Technology Group Co., Limited, nous pensons qu'un réducteur planétaire bien adapté améliore non seulement les performances de la machine, mais également la fiabilité opérationnelle à long terme. Notre approche axée sur l'ingénierie garantit que nos solutions s'alignent sur les demandes du monde réel, des modèles standard aux conceptions entièrement personnalisées produites dans notre usine.

Si vous planifiez un nouveau projet ou mettez à niveau un équipement existant, notre équipe technique est prête à soutenir votre processus de sélection avec des informations pratiques et des recommandations personnalisées.Contactez-nousaujourd'hui pour discuter de la manière dont nos solutions de transmission planétaire peuvent améliorer l'efficacité et la compétitivité de votre système.

FAQ : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit ?

Q1 : Quelles sont les différences d'efficacité entre les réducteurs planétaires en ligne et à angle droit ?
A1 : Les réducteurs planétaires en ligne atteignent généralement un rendement plus élevé car la puissance circule le long d'un axe droit avec moins de points d'engrènement, tandis que les versions à angle droit incluent un étage d'engrenage supplémentaire pour changer de direction, ce qui entraîne des pertes légèrement plus élevées.

Q2 : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit dans l'espace d'installation ?
A2 : Les conceptions en ligne nécessitent plus d'espace axial mais moins d'espace radial, tandis que les conceptions à angle droit réduisent la longueur axiale et permettent un positionnement flexible du moteur au prix de dimensions radiales accrues.

Q3 : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit en termes de capacité de couple ?
R3 : Les deux conceptions peuvent fournir des niveaux de couple similaires lorsqu'elles sont correctement conçues, bien que les boîtes de vitesses à angle droit s'appuient sur des carters renforcés pour gérer les directions de charge combinées.

Q4 : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit en matière de maintenance ?
A4 : Les boîtes de vitesses en ligne nécessitent généralement moins d'entretien en raison de leur structure plus simple, tandis que les boîtes de vitesses à angle droit peuvent nécessiter une inspection supplémentaire en raison de l'étage à engrenages coniques.

Q5 : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit en termes d'adéquation aux applications ?
A5 : Les boîtes de vitesses en ligne conviennent aux systèmes de haute précision et à grande vitesse, tandis que les boîtes de vitesses à angle droit excellent dans les configurations de machines multidirectionnelles ou dans des espaces restreints.

Q6 : Quelles sont les différences entre les réducteurs planétaires en ligne et à angle droit en termes de complexité de fabrication ?
R6 : Les conceptions à angle droit impliquent des processus d'usinage et d'alignement plus complexes, tandis que les conceptions en ligne bénéficient d'une fabrication et d'un assemblage rationalisés.
