Réducteur planétaire Yaw Drive pour éolienne
  • Réducteur planétaire Yaw Drive pour éolienneRéducteur planétaire Yaw Drive pour éolienne
  • Réducteur planétaire Yaw Drive pour éolienneRéducteur planétaire Yaw Drive pour éolienne

Réducteur planétaire Yaw Drive pour éolienne

Réducteur planétaire Yaw Drive pour éolienne — 12 tailles de châssis, 1 000 à 80 000 N·m, rapports 297:1 à 2 153:1, boîtier en fonte ductile à triple étanchéité IP67 pour les sites de -40 °C à +60 °C. Les engrenages sont carburés et rectifiés selon HRC 58-62 ; un porte-satellites flottant maintient l'erreur de transmission à moins de 0,08° sous charge de rafales. Le support de roulement d'orientation monté sur bride accepte directement les brides de moteur CEI, avec des options de sortie à pignon cannelé ou intégré. Envoyez le moment de lacet de votre nacelle, le châssis du moteur et la classe de corrosion du site — nous vous renvoyons un dessin d'interface 2D correspondant et un devis direct de l'usine dans les 24 heures.

Système Yaw · Éolien terrestre et offshore

Réducteur planétaire Yaw Drive pour éolienne — Données de sélection, tailles de châssis et devis d'usine

L'achat d'un entraînement de lacet ne consiste pas à choisir un rapport sur un graphique. Il s'agit de faire correspondre le moment de lacet maximal de votre nacelle, la classe brouillard salin de votre site, et la bride du moteur que vous avez déjà en rayon. Raydafon fabrique ce réducteur planétaire à entraînement en lacet en douze tailles de châssis afin que les équipementiers terrestres et offshore puissent spécifier un unité qui se boulonne directement sur la tour sans réusiner l’interface. Envoyez-nous votre cas de charge de nacelle et nous renvoyons un dessin correspondant – pas une page de catalogue.

  • 1 000 – 80 000 N·mCouple de sortie nominal
  • 297:1 – 2 153:1Rapports de démultiplication disponibles
  • IP67Triple joint, résistant au brouillard salin
  • −40 °C / +60 °CFenêtre de fonctionnement

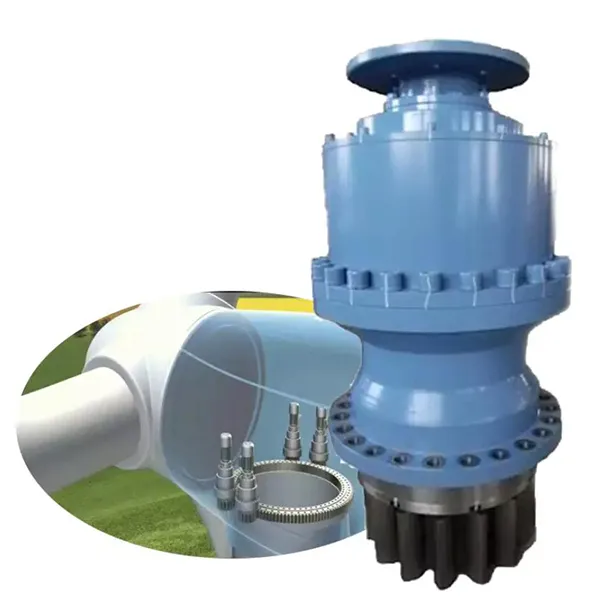

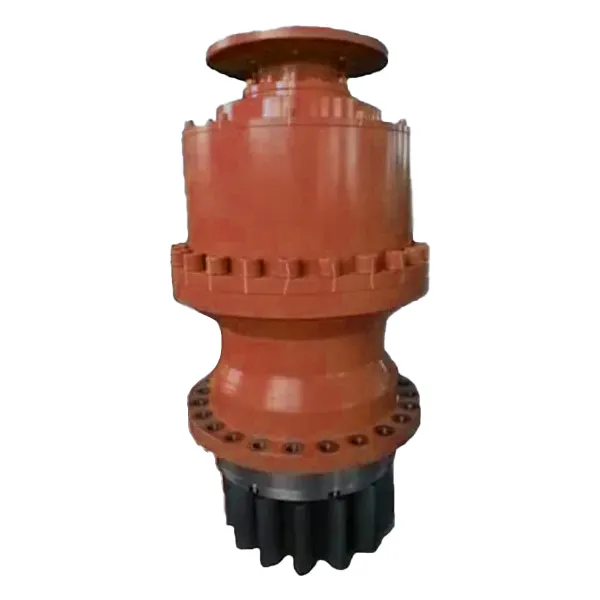

Vues et coupe du produit

Qu'est-ce qui différencie cette boîte de vitesses Yaw d'une unité planétaire standard

Un entraînement en lacet passe sa vie à maintenir un rotor face au vent, corrigeant les petits angles des milliers de fois par jour. sous charge de rafale. Ce cycle de service punit les dents de l'engrenage et le joint bien plus qu'un fonctionnement continu. la transmission le fait. Quatre décisions de conception concernant cette unité répondent directement à ce problème.

01

Partage de charge sur trois à quatre planètes

La disposition planétaire à plusieurs étages répartit le couple d'entrée sur chaque planète en maille, coupant la dent unique charge superficielle d'environ 40 % par rapport à une disposition à arbres parallèles. Sur une machine de 3 MW le pic le moment est réparti sur plusieurs chemins de contact au lieu d'un, ce qui éloigne les piqûres du flancs de dents après des années de corrections de lacet.

02

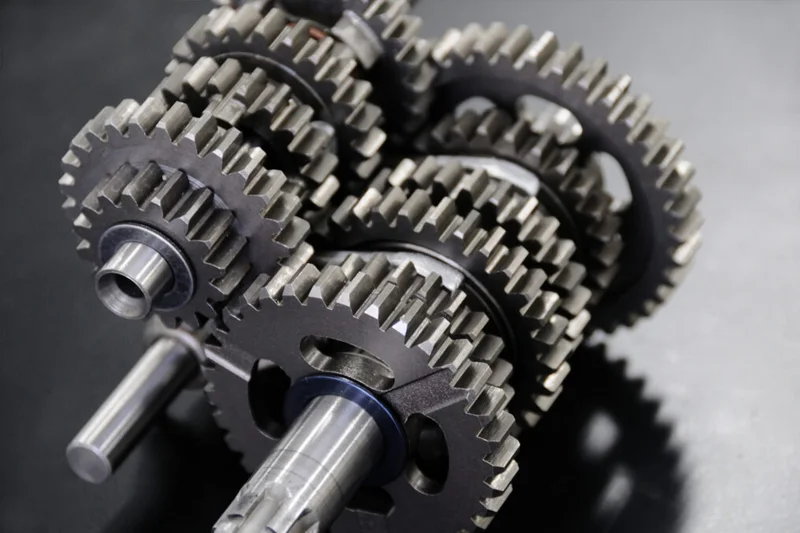

Ensemble d'engrenages carburés et rectifiés, HRC 58–62

Les engrenages en acier allié subissent une cémentation et une trempe, puis une modification du profil pour compenser déformation sous charge. La dureté de surface se situe dans la bande HRC 58-62 avec un noyau résistant derrière. Dynamique le bruit mesuré sur le banc d'essai reste inférieur à 65 dB(A), soit bien en dessous des 80 dB(A) typiques des modèles plus anciens. boîtes de vitesses de lacet. Voir notrefabrication d'engrenages de précisionpage pour la chaîne complète du processus.

03

Boîtier monobloc en fonte ductile, triple étanchéité IP67

Le boîtier est moulé sous forme d'un seul corps en fonte ductile (QT400-18AL), traité thermiquement pour une résistance à la traction de environ 600 MPa. L'absence de lignes divisées signifie qu'il n'y a pas de chemin pour l'humidité. Un dispositif d'étanchéité en trois étapes : joint à lèvre, labyrinthe et barrière anti-graisse — maintient IP67 contre le brouillard salin, la poussière et l'oscillation de -40 °C à +60 °C visible aussi bien sur les sites de la mer du Nord que sur les sites désertiques.

04

Prêt pour le capteur et utilisable sur le terrain

Des capteurs de vibrations et de température des roulements peuvent être spécifiés en option et sont lus à travers un bord module qui signale une dérive environ 72 heures avant une panne grave. Les roulements sont relubrifiables et les joints sont sans entretien, le module peut donc être retiré et réinstallé sur la tour. Assemblage modulaire coupe simple temps d'arrêt du service d'environ 60 % par rapport à une pile traditionnelle.

Paramètres de performances

Spécification générale — Réducteur planétaire à entraînement en lacet
Plage de couple de sortie 1 000 – 80 000 N·m
Rapports de démultiplication je = 300 – 2 000
Soutien Support de roulement d'orientation, monté sur bride
Frein électrique Types CC et CA
Arbre de sortie Cannelé ou à pignon intégré ; arbres de sortie soutenus par des roulements à forte capacité
Moteurs applicables Moteurs électriques CEI

La taille du cadre, le rapport et le type de frein sont sélectionnés en fonction du moment de lacet de votre nacelle et de la bride du moteur. Si votre site porte une classe de turbulence élevée, demandez la colonne de couple déclassé.

Tailles de cadre, couples et rapports

Tailles de châssis standard — couple de sortie nominal et statique maximal
Taper Couple de sortie nominal (N·m) Couple de sortie statique de pointe (N·m) Rapport (i)
700L 1 000 2 000 297 – 2 153
701L 2 000 4 000 297 – 2 153
703AL 2 500 5 000 278 – 1 866
705AL 5 000 10 000 278 – 1 866
706BL4 8 000 15 000 203 – 2 045
707AL4 12 000 25 000 278 – 1 856
709AL4 18 000 30 000 278 – 1 856
711BL4 35 000 80 000 256 – 1 606
710L4 25 000 50 000 329 – 1 420
711L4 35 000 80 000 256 – 1 606
713L3 50 000 100 000 250 – 1 748
715L4 80 000 140 000 269 ​​– 1 390

Vous ne savez pas quel cadre convient ? Envoyez votre diamètre de nacelle, la puissance du moteur de lacet et la vitesse de lacet requise à notre Bureau d'ingénierie et nous vous renverrons le type correspondant dans les trois jours ouvrables.

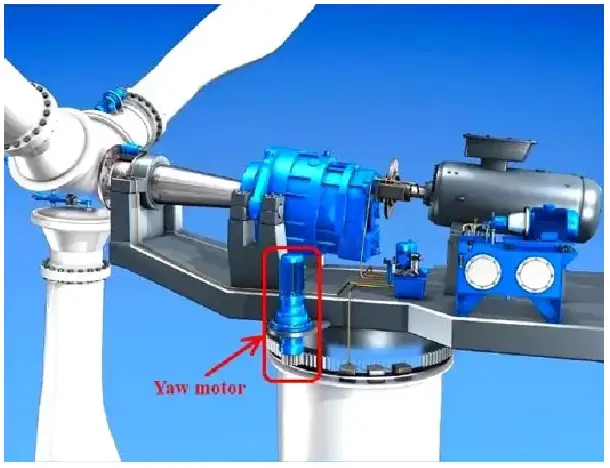

Comment le Yaw Drive transmet le couple à la Nacelle

  1. Le planétaire prend l'entrée du moteur

    Le moteur de lacet entraîne le planétaire, qui est l’extrémité d’entrée de puissance du train. Parce que le planétaire est petit par rapport à la couronne dentée, il tourne vite et supporte un faible couple - ce qui est exactement ce qu'un CEI le moteur est bon pour.

  2. Les planètes roulent entre le soleil et l'anneau interne

    Trois ou quatre engrenages planétaires engrènent simultanément avec le planétaire et avec la couronne interne. Chacun la planète tourne sur son propre roulement tout en tournant autour du soleil, donc la charge est partagée plutôt que concentré sur une seule paire de dents.

  3. Le porte-satellites offre une sortie à faible vitesse et à couple élevé

    Le transporteur collecte le mouvement orbital de chaque planète et le transmet à l'arbre de sortie - cannelé ou avec un pignon intégré — qui entraîne la couronne d'orientation et fait tourner la nacelle. La réduction est fixée par le nombre de dents de l'anneau et du soleil ainsi que le nombre de planètes en maille.

  4. Un transporteur flottant absorbe les variations de moment induites par les rafales

    Lorsque la force du vent fait fluctuer le moment de lacet, une conception de support flottant permet aux engrenages de se repositionner. légèrement pour qu'au moins trois dents restent en contact. Les données de banc et de terrain montrent que l'erreur de transmission persiste à l'intérieur de 0,08° sous une fluctuation de moment de ±12 %, contre environ 0,3° pour un arbre parallèle conventionnel unité. Le support élastique (caoutchouc à fort amortissement combiné à des cales métalliques) résiste aux chocs à haute fréquence. avant d'atteindre le flanc de la dent.

  5. La circulation sous pression et la lubrification par éclaboussures le maintiennent au frais

    Les engrenages rotatifs projettent de l'huile sur le canal d'huile du boîtier tandis qu'une pompe alimente les roulements planétaires à environ 8 L/min. À −25 °C, le système maintient toujours sa viscosité à l'intérieur de la bande ISO VG 320, de sorte que les engrenages ne rayent pas. un démarrage à froid. Un canal d'huile en spirale associé à des ailettes de refroidissement transporte la chaleur vers le boîtier ; en continu en cas de lacet, le carter d'huile reste en dessous de 60 °C, soit environ 12 °C de moins qu'une configuration conventionnelle, ce qui ralentit vieillissement du lubrifiant.

Ce que disent les opérateurs après l'installation

"Dix-huit mois sur une plateforme en mer du Nord sans aucune panne. L'étanchéité et la conception anticorrosion ont réduit nos attentes. les dépenses de maintenance d'environ 40 % et la réponse en lacet dans des conditions de typhon est environ 25 % plus rapide que les unités que nous utilisions auparavant. Le positionnement de la nacelle se maintient à ±0,15°, ce qui a augmenté la génération annuelle de près de 8 %. Lorsqu'un problème de correspondance de moteur survenait, leurs ingénieurs le résolvaient à distance en trois heures.

Hans MüllerResponsable des achats techniques, EnerWind Energy Group, Allemagne

"Nous avons modernisé un site de 3 MW dans le désert californien avec ces entraînements en lacet. Ils gèrent une température jour-nuit de 60 °C. pivotez, fonctionnez environ 30 % plus silencieusement que les anciennes boîtes de vitesses et maintenez un positionnement de ±0,1° - cela seul a bougé efficacité de production en hausse de 7 %. L'équipe après-vente effectue des inspections trimestrielles et remplace les pièces usagées. filtres à lubrifiant avant qu’ils ne deviennent un problème.

Lucas ThompsonGreenPower Renewables, États-Unis

« Six mois après le début d'un projet offshore écossais avec une vitesse de vent moyenne de 12 m/s : zéro fuite, zéro anomalie bruit et une réponse en lacet environ 20 % plus rapide que la solution originale, qui ajoutait 9 % au vent efficacité. Leur équipe technique est restée avec nous depuis la mise en service jusqu'au suivi des données et même J'ai réajusté les paramètres de lubrification, ce qui devrait ajouter environ 15 % à la durée de vie.

Ethan CarterWindHorizon Energy, Royaume-Uni

Prêt à spécifier votre lecteur Yaw ?

Indiquez-nous le moment de lacet de votre nacelle, le châssis du moteur et la classe de corrosion du site. Nous vous répondrons avec une recommandation taille du cadre, un dessin d'interface 2D et un devis direct de l'usine - généralement dans les 24 heures. Gamme complète disponible sur notreboîte de vitesses pour éoliennepage, ou parcourez la page plus largeréducteur planétairesérie.
