Boîte de vitesses

Raydafon, L'usine de réducteur de ver de haute qualité de la Chine, correspond avec précision aux besoins de divers équipements et est votre premier choix pour trouver un fabricant et un fournisseur fiables. Nous fournissons une qualité stable et un soutien aux prix raisonnable et sommes largement utilisés dans les emballages alimentaires, la transmission de machines, les machines de menuiserie, l'équipement agricole et d'autres scénarios.

Raydafon se concentre sur l'optimisation structurelle et l'amélioration des performances des réducteurs de l'engrenage à vers. Les produits utilisent un boîtier en alliage en aluminium haute résistance à haute résistance ou en fonte, ce qui est fort et résistant à la corrosion et adapté à des conditions de travail complexes avec une humidité élevée, une poussière élevée ou des vibrations fréquentes. L'équipement de ver interne est en alliage de cuivre haute performance, combiné avec un ver en acier en alliage de haute qualité, et après le broyage de précision et le traitement thermique, le maillage est lisse, le bruit est faible, l'efficacité de transmission est élevée et le fonctionnement à basse température est maintenu dans des conditions de travail continues, étendant la durée de vie de toute la machine.

Afin d'améliorer la fiabilité des produits, chaque boîte de vitesses de Raydafon subit un test de fonctionnement en note de fonctionnement, un test d'étanchéité du joint d'huile et un test de contact de surface dentaire avant de quitter l'usine pour assurer aucune fuite d'huile, aucun bruit et aucune erreur d'assemblage. La partie de lubrification utilise de la graisse synthétique haute performance ou de l'huile d'engrenage pour s'adapter à l'environnement de travail de -20 ℃ à + 80 ℃. Certains modèles peuvent être équipés d'une valve respiratoire pour prolonger la durée de vie du joint et réduire la fréquence de maintenance.

Notre boîte de vitesses à verrus sert non seulement divers fabricants de machines et d'équipements nationaux, mais est également largement exporté vers l'Europe, l'Amérique, l'Asie du Sud-Est, le Moyen-Orient et d'autres endroits, offrant des solutions de transmission stables pour les clients mondiaux. Raydafon adhère toujours au principe de «transmission plus fiable et de service plus efficace» et améliore en continu les normes des produits et la vitesse de réponse du service.

Comment ajuster le contrecoup dans la boîte de vitesses de vers

Dans le système de transmission du réducteur de l'engrenage à ver, la taille du contrecoup est directement liée à la stabilité de fonctionnement, à l'efficacité de la transmission et à la durée de vie de l'équipement. Le soi-disant réaction se réfère au petit espace qui doit être réservé entre les deux surfaces dentaires pour éviter les interférences et assurer un maillage lisse lorsque le ver et la roue de vision sont en train de me faire coiffer. La boîte de vitesses de ver produite par Raydafon est ajustée avec précision avant de quitter l'usine, mais les changements dans le contrecoup sont inévitables lors d'une utilisation ou d'une réinstallation à long terme, il est donc très nécessaire de maîtriser la méthode de réglage correcte.

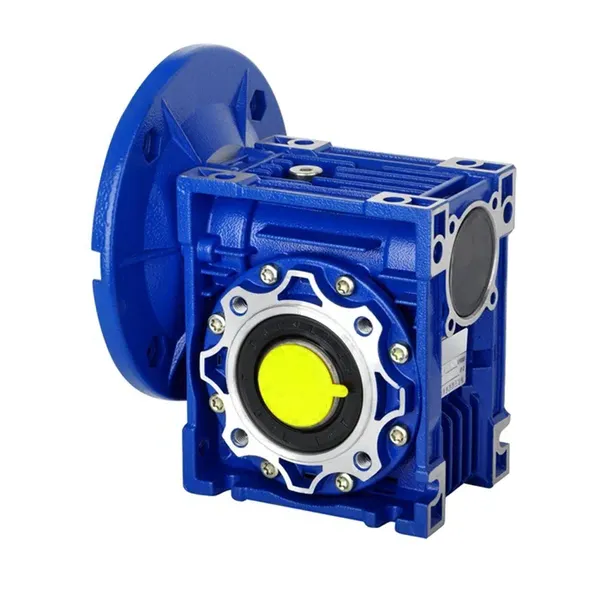

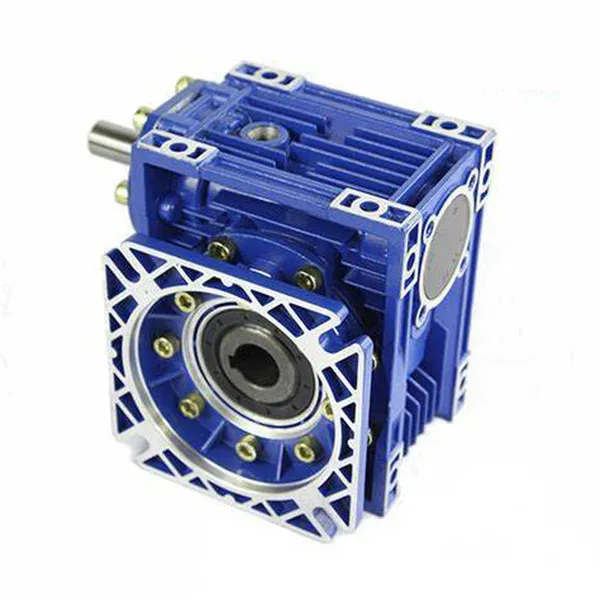

Avant d'ajuster le contrecoup, assurez-vous d'abord que le réducteur est à l'état de mise hors tension et que la charge a été complètement déchargée pour éviter tout risque de rotation. Nettoyez la surface du réducteur avant le démontage pour vous assurer que le processus de réglage se déroule bien. Pour le nmÉquipement de vers de la série RVRéducteurs couramment utilisés par Raydafon, sa conception structurelle prend en compte la commodité de l'ajustement sur place. La plupart des modèles ont un siège d'arbre d'entrée excentrique ou un mécanisme de précharge de la bride, qui peut réaliser un ajustement fin du contrecoup par un fonctionnement simple.

Dans le processus de fonctionnement spécifique, il est généralement nécessaire de desserrer les boulons de fixation de l'arbre de ver à l'extrémité d'entrée et de modifier la profondeur de maillage du ver et de la roue de ver en ajustant la position du manchon excentrique ou du siège de roulement. La distance axiale entre les deux peut également être affinée en modifiant l'épaisseur du joint du côté de l'arbre d'entrée ou du côté de la roue de ver. Ce type de structure peut généralement stabiliser la clairance latérale entre 0,08 et 0,15 mm par contrôle de précision, assurant à la fois une bonne efficacité de maillage et ne pas être trop serrée pour provoquer un brouillage ou une usure accrue.

Une fois le réglage terminé, un essai complet à sans charge doit être effectué pour confirmer qu'il n'y a pas de bruit anormal, de vibration ou d'élévation de la température, puis un test de charge complète doit être effectué. Il est particulièrement important de noter que le dégagement latéral ne peut pas être ajusté trop serré, sinon il entraînera une grande résistance à la course, un chauffage sévère de la surface des dents et même des dommages précoces. Si l'usure latérale de l'équipement est sévère ou si le roulement est lâche, la boîte est déformée, etc. Pendant le processus de réglage, il doit être arrêté et les pièces doivent être remplacées ou si le support technique du fabricant doit être contacté.

Toutes les boîtes de vitesses de ver Raydafon passent les tests de détection de contact de la surface de la dent et de fonctionnement avant de quitter l'usine pour s'assurer que le dégagement de la paire d'engrenages est en meilleur état. Nous fournissons également aux utilisateurs des instructions détaillées pour les guides d'utilisation et de maintenance. Si les utilisateurs rencontrent des difficultés d'ajustement sur le site, nous pouvons fournir une assistance technique à distance, y compris des conseils vidéo ou des services d'analyse de dessin structurel. Grâce à la structure raisonnable et aux normes d'assemblage élevées, les produits de Raydafon ont montré une bonne stabilité de transmission dans de nombreux équipements d'automatisation, transmettant des machines et des machines d'emballage, et peuvent maintenir une réponse précise même dans des conditions de départ complexes ou à haute fréquence. L'ajustement correct du dégagement latéral est une condition préalable importante pour assurer le fonctionnement stable à long terme de l'équipement. Si vous avez plus de questions techniques sur la structure du produit ou l'installation sur place, n'hésitez pas à contacter l'équipe technique de Raydafon, et nous fournirons un soutien opportun et professionnel.

Comment calculer le rapport de boîte de vitesses de vers

Lors de la sélection ou de la conception d'unboîte de vitesses, le calcul du rapport de transmission (c'est-à-dire le rapport de réduction) est l'un des paramètres clés. En tant que fabricant de réducteur de engrenage à ver de l'ordre professionnel, Raydafon vous recommande de maîtriser avec précision ce paramètre avant de sélectionner un modèle pour vous assurer que la vitesse de sortie et le couple répondent aux besoins réels.

La méthode de calcul du rapport de transmission pour un réducteur d'engrenages à ver est très directe, et sa formule de base est:

Ratio de transmission = Nombre de dents de la roue de ver ÷ Nombre de têtes de ver

Parmi eux, le nombre de dents de la roue à vis sans fin est généralement marqué sur la plaque signalétique du produit ou le dessin technique, et les valeurs communes sont de 30, 40, 50, 60, etc.; Le nombre de têtes de ver est généralement de 1 ou 2, indiquant le nombre de dents que la roue de ver tourne par tour du ver.

Par exemple, si la roue de ver a 40 dents et que le ver est à une seule tête (1 tête), le rapport de transmission est:

40 ÷ 1 = 40, c'est-à-dire que la vitesse de sortie est de 1/40 de la vitesse d'entrée.

Si le ver est à double extrémité (2 têtes), alors avec le même nombre de dents d'engrenage de vers, le rapport de transmission est:

40 ÷ 2 = 20, l'effet de décélération est réduit de moitié, mais la vitesse de sortie est augmentée.

Dans la série de produits réelle de Raydafon, nous fournissons une variété de rapports de vitesse standard de i = 7,5 à i = 100 pour répondre aux exigences de conversion de vitesse et de couple dans différentes conditions de travail. Certains modèles prennent également en charge les combinaisons en plusieurs étapes pour obtenir une sortie de rapport de transmission plus élevée, telles que 40: 1 dans la première étape et 5: 1 dans la deuxième étape, et le rapport de transmission total peut atteindre 200: 1.

Il convient de noter qu'en usage réel, en plus du rapport de transmission, des facteurs tels que le couple de sortie, la perte d'efficacité et le cycle de travail doivent également être considérés de manière globale. Si le taux de réduction est trop important, l'efficacité diminuera et le volume augmentera; S'il est trop petit, le couple de sortie sera insuffisant et la charge ne peut pas être entraînée.

Raydafon peut rapidement recommander le modèle et le rapport de vitesse appropriés en fonction de la puissance d'entrée, de la vitesse de fonctionnement, des caractéristiques de charge et d'autres paramètres fournis par le client. Notre équipe technique peut fournir des services de calcul de sélection complets pour s'assurer que l'équipement atteint les performances attendues en fonctionnement réel. Si vous avez des questions sur le calcul du ratio de vitesse ou la correspondance des produits, n'hésitez pas à contacter Raydafon pour un support technique et des suggestions personnalisées.
