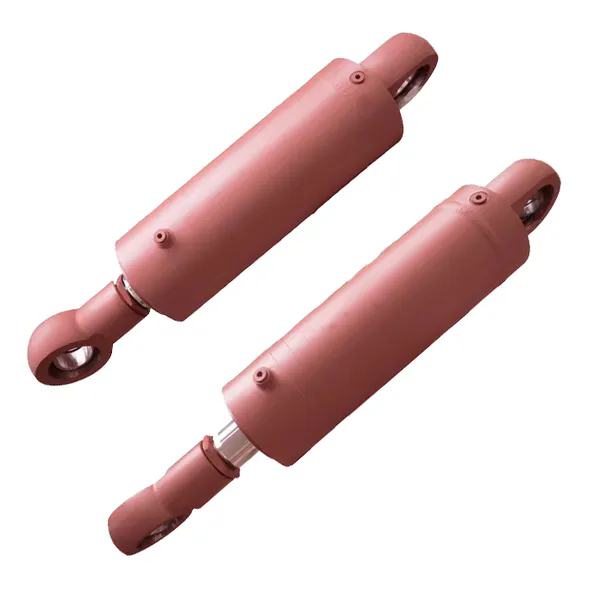

Quel est l’impact de la pression de fonctionnement sur la conception des vérins hydrauliques ?

Raydafon Technology Group Co., Limitéea passé deux décennies à affiner la relation entre la pression et les performances des cylindres. La pression de fonctionnement n'est pas seulement un chiffre sur une fiche technique : c'est la principale force qui dicte le choix du matériau, l'épaisseur de la paroi, l'architecture du joint et même le traitement de surface de la tige. Lorsqu'un vérin hydraulique est confronté à une pression plus élevée, chaque composant doit être repensé pour contenir cette force de manière sûre et efficace. Nos ingénieurs disent souvent que la pression définit la personnalité d'un vérin hydraulique : les systèmes basse pression donnent la priorité au coût, tandis que les conceptions haute pression exigent une expertise métallurgique et des tolérances au micron.

Concrètement, la question « Quel est l'impact de la pression de service sur la conception des vérins hydrauliques ? est répondu en examinant la répartition des contraintes, la durée de vie en fatigue et la dynamique des fluides. Par exemple, une bouteille évaluée à 250 bars nécessite un fût avec une limite d'élasticité nettement supérieure à celle d'une version à 100 bars. Notre usine àRaydafon utilise l'analyse par éléments finis pour cartographier les points chauds de contraintes. Dans cet article, nous passerons en revue les paramètres exacts, les tableaux de matériaux et la logique d'ingénierie qui lient la pression de fonctionnement à un système robuste.vérin hydrauliqueconception. Nous partagerons également des listes réelles de la manière dont notre équipe personnalise les cylindres pour les applications minières, offshore et mobiles.

Pourquoi la pression de fonctionnement dicte-t-elle la sélection des matériaux pour un vérin hydraulique ?

Le matériau d'un vérin hydraulique constitue la première ligne de défense contre les immenses forces générées par le fluide sous pression. Lorsque la pression de fonctionnement augmente, la contrainte exercée sur le corps du cylindre (contrainte circulaire) et sur les embouts augmente de manière linéaire. Pour un cylindre d'un diamètre intérieur de 100 mm, augmenter la pression de 160 bars à 320 bars double la force tentant de faire éclater le canon. Ainsi, notre usine s'approvisionne uniquement en aciers de qualité supérieure comme le E355 ou le 27SiMn pour les séries moyennes pressions, tandis que pour les pressions extrêmes (supérieures à 400 bars), nous nous tournons vers des alliages chrome-molybdène tels que le 4140 ou le 4340, traités thermiquement pour atteindre des limites d'élasticité supérieures à 750 MPa.

Propriétés matérielles clés influencées par la pression

• Résistance à la traction:La limite d'élasticité minimale doit dépasser la contrainte induite par la pression de fonctionnement maximale, en tenant compte d'un facteur de sécurité (généralement de 2,5 : 1 à 4 : 1).
• Soudabilité :Les aciers à haute résistance nécessitent souvent un préchauffage et un traitement post-soudage pour éviter les fissures, ce qui est essentiel pour le maintien de la pression.
• Dureté:Pour des pressions supérieures à 300 bars, la surface intérieure peut nécessiter un durcissement par induction pour résister au micro-soudage dû aux contaminants.
• Endurance à la fatigue :Les cycles de pression provoquent des dommages progressifs ; les matériaux à structure à grains fins (comme ceux utilisés par Raydafon Technology Group Co., Limited) résistent à l'initiation des fissures.

Notre équipe de conception utilise le tableau ci-dessous comme référence rapide lors de la phase de devis initiale. Il montre comment la pression de fonctionnement modifie la qualité du matériau pour un vérin hydraulique typique d'un alésage de 80 mm.

Au-delà du canon, le matériau de la tige de piston évolue également. Pour un vérin hydraulique haute pression, notre usine utilise de l'acier 1045 trempé par induction ou de l'acier inoxydable 17-4PH pour résister aux rayures sous une contrainte élevée sur la tige. En 2024, Raydafon Technology Group Co., Limited a introduit un acier micro-allié exclusif pour les cylindres fonctionnant en continu à 350 bars dans les applications mobiles. Ce changement a augmenté la durée de vie en fatigue de 40 % tout en maintenant l'usinabilité. En résumé, la question « pourquoi du matériel ? est directement répondu par la pression : plus de pression nécessite des alliages plus solides, plus résistants et plus résistants à la fatigue. Sans le bon matériau, un cylindre céderait ou se briserait de manière catastrophique.

Comment calculer l’épaisseur de paroi en fonction de la pression de fonctionnement ?

Le calcul de l’épaisseur de paroi est une étape fondamentale dans la conception des vérins hydrauliques, directement pilotée par la pression de fonctionnement. La formule classique utilisée dans notre service d'ingénierie est basée sur l'équation de Lame pour les cylindres à paroi épaisse. Cependant, pour une conception pratique, nous utilisons une version simplifiée :t = (P × D) / (2 × σ_allow)où P est la pression, D est le diamètre de l'alésage et σ_allow est la contrainte admissible du matériau (limite d'élasticité/facteur de sécurité). Mais ce n'est que le point de départ.

Chez Raydafon Technology Group Co., Limited, nous appliquons toujours des facteurs dynamiques supplémentaires car la pression est rarement statique. Les pressions d'impact (pics de pression) peuvent être 1,5 fois supérieures à la pression de service nominale. Par conséquent, nos conceptions de vérins hydrauliques intègrent :

• Calculs de paroi minimum basés sur la pression maximale et non nominale.Par exemple, un système fonctionnant à 250 bars avec des pointes jusqu'à 400 bars nous oblige à concevoir pour 400 bars, puis à déclasser pour la durée de vie cyclique.
• Incréments du diamètre extérieur :Les tailles standard ont souvent des étapes OD discrètes. Notre usine sélectionne le tube standard le plus grand si la paroi calculée dépasse 90 % d'une taille standard, garantissant ainsi une marge de sécurité.
• Épaisseur du capuchon :La pression agit également sur les bouchons ; nous utilisons FEA pour déterminer les modèles de boulonnage et l'épaisseur du capuchon, souvent 20 à 30 % plus épais que le canon pour haute pression
•


Approche étape par étape au sein de notre usine

Comme vous pouvez le constater, la pression de fonctionnement déclenche une chaîne de calculs incluant la charge dynamique, la tolérance de fabrication et même la distorsion du traitement thermique. Notre usine a récemment livré une série devérins hydrauliquespour une presse de 500 bars ; l'épaisseur de paroi dépassait 35 mm pour un alésage de 160 mm, en utilisant du 4340 forgé. Dans ce cas, chaque millimètre était justifié par analyse Lame et vérifié par contrôle ultrasonique. En fin de compte : une pression plus élevée impose des parois plus épaisses, mais une conception intelligente prend également en compte l’optimisation du poids et des coûts. Raydafon Technology Group Co., Limited équilibre constamment ces facteurs pour produire des cylindres compacts mais durables.

Quelles technologies d’étanchéité sont requises pour une pression de fonctionnement élevée ?

Les joints sont les composants les plus délicats mais les plus critiques lorsque la pression augmente. Un vérin hydraulique repose sur des joints pour contenir le fluide sans fuite, même sous des pressions et des températures extrêmes. À basse pression (inférieure à 100 bars), de simples joints toriques en nitrile avec renforts peuvent suffire. Mais à mesure que la pression d’exploitation augmente, l’extrusion devient la principale menace. Le matériau du joint doit être suffisamment dur pour résister à l'extrusion de l'espace, mais suffisamment flexible pour maintenir le contact. Nos ingénieurs de Raydafon Technology Group Co., Limited utilisent des composés à base de polyuréthane (PU) et de PTFE pour des pressions supérieures à 250 bars.

Critères de sélection des joints commandés par pression

• Contrôle des écarts d'extrusion :Une pression plus élevée ouvre des espaces microscopiques entre les pièces métalliques. Pour un vérin hydraulique de 400 bars, nous précisons des bagues anti-extrusion (anneaux d'appui) en PEEK ou en bronze.
• Frottements et usures :La haute pression augmente l'énergie du joint ; des revêtements spéciaux à faible friction comme le bronze PTFE sont appliqués sur les joints de piston pour éviter le stick-slip.
• Augmentation de la température :La pression provoque de la chaleur ; notre usine sélectionne des joints conçus pour un fonctionnement continu à 120°C, en utilisant du HNBR ou du FKM si la température de l'huile est élevée.
• Coupelle en U vs joint de piston :Pour des pressions supérieures à 300 bars, nous utilisons souvent une combinaison d'une coupelle en U alimentée par la pression et d'une bague d'usure pour guider le piston.

Dans le tableau ci-dessous, nous résumons les dispositions de joints typiques utilisées par notre équipe de conception, directement corrélées aux plages de pression de fonctionnement :

De plus, la finition de surface devient cruciale sous haute pression. Notre usine exige une finition de tige de 0,2 µm Ra pour que les joints survivent à 400 bars. Nous appliquons également un chromage ou une nitruration pour réduire la friction. Pour un projet récent chez Raydafon Technology Group Co., Limited, nous avons développé un dispositif de joint tandem pour un vérin hydraulique de 500 bars utilisé dans les tendeurs offshore ; il comprenait quatre anneaux d'appui et une rainure de décompression. Sans cette approche dédiée, le joint serait extrudé en quelques secondes. Ainsi, la pression de fonctionnement dicte directement non seulement le matériau mais aussi l’architecture entière du système d’étanchéité, garantissant ainsi des performances sans fuite sur des millions de cycles.

Résumé : La pression comme variable principale dans la conception des vérins hydrauliques

La pression de fonctionnement est le facteur le plus influent dans la conception des vérins hydrauliques. Du choix des aciers alliés à haute résistance au calcul précis de l'épaisseur de paroi selon la théorie de Lame, en passant par la sélection de joints PTFE multi-composants jusqu'à l'analyse de fatigue des embouts, chaque décision découle de la question « combien de barres ? ». Chez Raydafon Technology Group Co., Limited, nous avons conçu des cylindres pour des pressions allant de 50 bars à 700 bars, et chaque projet réaffirme qu'ignorer les effets de la pression conduit à l'échec. En respectant la pression grâce à des matériaux robustes, un dimensionnement intelligent des parois et une étanchéité avancée, nous proposons des vérins hydrauliques à la fois sûrs et efficaces. Notre usine intègre les données de pression dans chaque modèle CAO et chaque contrôle qualité, garantissant ainsi que le produit final résiste aux conditions réelles. Chez Raydafon Technology Group Co., Limited, chaque vérin hydraulique que nous concevons raconte l'histoire d'une pression maîtrisée. Que vous ayez besoin d'un cylindre robuste pour l'exploitation minière ou d'une unité compacte pour l'automatisation industrielle, notre équipe est prête à vous accompagner avec 20 ans d'expertise.Contactez notre usine aujourd'hui.
