Comment prolonger la durée de vie des vérins hydrauliques industriels ?

Des décennies d'expérience sur le terrain révèlent que les vérins hydrauliques sont les bêtes de somme des machines industrielles, mais que leur longévité dépend d'un soin proactif, d'une ingénierie de précision et d'une sagesse opérationnelle. Dans ce guide, nous distillons 20 ans d'expertise pratique pour vous aider à optimiser la fiabilité et à minimiser les temps d'arrêt.

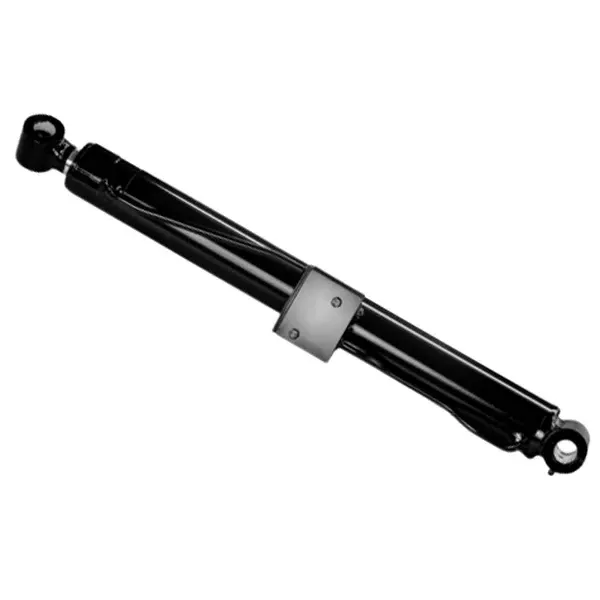

ÀRaydafon Technology Group Co., Limitée,notre usine a conçu des milliers de vérins hydrauliques hautes performances qui résistent à des conditions extrêmes. Pourtant, même les composants les plus robustes nécessitent une attention systématique. Que vous gériez du matériel de construction lourd, des presses de fabrication ou des machines agricoles, les principes décrits ici transformeront votre approche de la gestion du cycle de vie des cylindres.

Quels sont les principaux modes de défaillance qui raccourcissent la durée de vie des vérins hydrauliques ?

Comprendre pourquoi les vérins hydrauliques tombent en panne est la première étape vers une prolongation de leur durée de vie opérationnelle. Au cours de nos décennies de fabrication et de servicevérins hydrauliqueschez Raydafon, nous avons classé les modes de défaillance en cinq catégories principales. Chaque mode a un impact direct sur les performances et, s'il n'est pas contrôlé, conduit à des pannes catastrophiques.

Le laboratoire d’analyse des défaillances de notre usine examine plus de 2 000 unités retournées chaque année, et les données mettent systématiquement en évidence les principaux coupables :

• Dégradation du joint :Environ 60 % des défaillances prématurées proviennent de dommages aux joints. L'extrusion, le gonflement chimique, le durcissement ou la dégradation thermique compromettent l'intégrité de l'étanchéité, provoquant un contournement interne et des fuites externes.

• Contamination des fluides :La contamination particulaire (code ISO 4406 18/16/13 ou pire) érode les alésages, les tiges et les soupapes des cylindres. Des particules abrasives aussi petites que 5 microns génèrent des micro-rainures qui accélèrent l'usure.

• Chargement latéral et désalignement :Les forces hors axe créent une contrainte de flexion inégale sur la tige de piston, entraînant une usure prématurée des roulements de tige, une déformation des lèvres du joint et des rayures sur les tubes.

• Corrosion et piqûres :La pénétration d'humidité, un stockage inapproprié ou un chromage endommagé provoquent des piqûres à la surface de la tige. Une fois les piqûres commencées, les joints sont déchirés et le cylindre devient irréparable.

• Pics de pression inappropriés du système :Les coups de bélier transitoires dépassant la marge de conception du cylindre (par exemple, 10 % au-dessus de la pression nominale) provoquent une fatigue mécanique dans le tube, le piston et les joints soudés.

Au-delà de ces facteurs mécaniques, les habitudes opérationnelles telles que le manque de programmes de lubrification, l'ignorance des signes avant-coureurs (mouvement lent, augmentation de la température) et l'utilisation de kits de réparation non OEM réduisent considérablement la longévité des cylindres. Chez Raydafon Technology Group Co., Limited, notre usine intègre une analyse des modes de défaillance dans chaque examen de conception, garantissant que nos vérins hydrauliques intègrent un chromage plus épais, des tiges rectifiées avec précision et des géométries de joints avancées pour résister à ces tueurs courants.

Pour quantifier la durabilité, nous nous appuyons sur les tests de durée de vie en fatigue ISO 10771. Un cylindre bien entretenu doit réaliser 5 à 10 millions de cycles sous charge nominale. Cependant, sans tenir compte des modes de défaillance, ce chiffre peut descendre en dessous de 500 000 cycles. En identifiant tôt ces signatures de défaillance, les équipes de maintenance peuvent planifier des interventions avant qu'une panne totale ne se produise, doublant ou triplant efficacement la durée de vie.

Les données de terrain de notre usine montrent que les installations mettant en œuvre une surveillance conditionnelle, y compris la détection des fuites par ultrasons et l'analyse de l'huile, réduisent les temps d'arrêt liés aux cylindres de 43 % au cours de la première année. Ce qu’il faut retenir : la gestion proactive des modes de défaillance n’est pas facultative ; c'est le fondement de la longévité des vérins hydrauliques.

Comment la sélection et l’entretien appropriés des joints prolongent-ils la durée de vie des vérins hydrauliques ?

Les joints sont les héros méconnus de tout vérin hydraulique. Même un cylindre parfaitement usiné tombera en panne prématurément si les joints ne correspondent pas à l'application ou sont mal entretenus. Chez Raydafon, notre usine a développé un protocole complet de gestion des joints qui a prolongé la durée de vie sur le terrain de 35 % en moyenne dans l'ensemble des opérations des clients.

La sélection du matériau et du profil de joint corrects dépend de plusieurs paramètres de fonctionnement. Vous trouverez ci-dessous un tableau de référence résumant les directives standard de notre usine en matière de matériaux d’étanchéité en fonction des conditions d’application. Notez que ces sélections sont validées par des milliers d’heures de tests réels.

Au-delà de la sélection des matériaux, les protocoles de maintenance influencent considérablement la durée de vie des joints. Nos techniciens formés en usine mettent l’accent sur les pratiques suivantes centrées sur les joints :

• Vérification de la finition de la surface de la tige :Une tige de vérin doit conserver un état de surface de 0,2 à 0,4 µm Ra. Les surfaces plus rugueuses abrasent les joints ; les surfaces plus lisses ne parviennent pas à retenir le film lubrifiant. Nous utilisons des contrôles au profilomètre lors de chaque reconstruction.

• Intégrité du film de lubrification :Les joints nécessitent un film d'huile microscopique pour fonctionner sans fonctionnement à sec. Notre usine recommande de garantir que la viscosité de l'huile hydraulique reste dans la plage ISO VG 46-68 pour la plupart des vérins industriels. Une faible viscosité effondre le film, provoquant une usure de l'adhésif.

• Installation correcte du joint :Environ 30 % des défaillances des joints proviennent de dommages causés à l’installation. Notre usine fournit des outils d'installation à bords arrondis et interdit strictement les outils tranchants. Nous exigeons également la lubrification des joints avec de l’huile système propre avant l’assemblage.

• Stockage et durée de conservation :Les joints se dégradent même en rayon. Notre usine effectue une rotation des stocks à l'aide du FIFO et stocke les joints dans des environnements frais, sombres et à humidité contrôlée pour éviter la fissuration de l'ozone.

Un aspect souvent négligé est le joint racleur de la tige. Dans les environnements contaminés, un racleur doté d’une lèvre raclante robuste (comme le racleur en polyuréthane série RA de notre usine) empêche les débris externes de pénétrer dans le système d’étanchéité. Lorsqu'il est combiné avec un soufflet anti-poussière secondaire pour les applications extrêmes, la durée de vie du joint racleur est prolongée de 200 % par rapport aux configurations standard.

Pour les installations visant à maximiser la durée de vie des vérins hydrauliques, nous recommandons d’établir un calendrier de remplacement des joints basé sur le nombre de cycles plutôt que sur une seule inspection visuelle. L'algorithme prédictif de notre usine utilise le comptage de cycles et l'enregistrement de la température pour avertir les équipes de maintenance lorsque les joints approchent 80 % de leur durée de vie estimée en fatigue. Cette approche basée sur les données élimine les fuites inattendues et maintient les lignes de production en fonctionnement.

Pourquoi la propreté des fluides et le contrôle de la température sont-ils essentiels à la durabilité des vérins hydrauliques ?

Le fluide hydraulique remplit trois rôles essentiels : la transmission de puissance, la lubrification et la dissipation thermique. Lorsque la propreté ou la température dépassent les plages optimales, les vérins hydrauliques subissent une usure accélérée, une efficacité réduite et une panne prématurée. Chez Raydafon Technology Group Co., Limited, notre usine a analysé des milliers d'échantillons d'huile provenant de cylindres défectueux, et la corrélation entre le niveau de contamination et la durée de vie des cylindres est indéniable.

Les normes industrielles telles que la norme ISO 4406 définissent des codes de propreté. Pour industrielvérins hydrauliquesfonctionnant avec des servovalves ou des composants à jeu serré, nous recommandons un objectif de propreté de ISO 16/14/11 ou mieux. Pourtant, de nombreuses installations fonctionnent au 16/18/13 ou pire, ce qui réduit effectivement la durée de vie des cylindres de 50 à 70 %. Notre usine intègre des recommandations avancées de filtration dans chaque conception de système :

• Filtres de retour bêta (β10 ≥ 200) :Élimine 99,5 % des particules ≥10 µm, évitant ainsi l'usure abrasive de l'alésage du cylindre et des joints de tige.
• Filtration de l'anse rénale :La filtration hors ligne continue maintient la propreté des fluides même pendant les périodes d'inactivité de la machine, ce qui est essentiel pour les systèmes à forte pénétration d'humidité.
• Reniflards déshydratants :Empêche la contamination atmosphérique de pénétrer dans le réservoir, réduisant ainsi la pénétration de particules et d'eau jusqu'à 90 %.

Le contrôle de la température est tout aussi vital. Chaque augmentation de 10 °C au-dessus de 60 °C double le taux d'oxydation de l'huile hydraulique, formant des boues et du vernis qui adhèrent aux surfaces internes des cylindres. Les dépôts de vernis augmentent la friction, entraînant le collage des joints et des rayures sur le piston. Les meilleures pratiques de gestion thermique de notre usine comprennent :

• Maintien de la température de l'huile entre 40°C et 55°C pour une viscosité et une compatibilité des joints optimales.
• Installation d'échangeurs de chaleur ou de refroidisseurs d'huile dimensionnés pour les conditions de charge maximale, et pas seulement pour le débit moyen.
• Surveillance de l'efficacité du refroidisseur via des capteurs de température différentiels ; une baisse de ΔT signale un encrassement ou une réduction du débit.

La contamination de l’eau est un autre tueur silencieux. L'eau libre au-dessus de 0,1 % provoque une diminution des additifs et la formation de rouille sur les tiges des cylindres et les alésages internes. Notre usine utilise régulièrement des tests d'eau Karl Fischer pour garantir que la teneur en eau reste inférieure à 500 ppm. Pour les applications où la pénétration d'eau est inévitable (par exemple, exploitation minière en extérieur), notre usine recommande des cylindres avec des revêtements résistants à la corrosion tels que le nickelage autocatalytique et les tiges de piston en acier inoxydable.

Nous soulignons également l’importance d’un échantillonnage régulier des huiles. Un programme typique d'analyse des fluides pour les vérins hydrauliques comprend :

• Nombre de particules (ISO 4406) toutes les 250 heures de fonctionnement pour des cycles de service élevés.
• Viscosité, TAN (indice d'acide total) et teneur en eau trimestriellement.
• Analyse spectrométrique des métaux d'usure (fer, cuivre, chrome) pour identifier les tendances d'usure des cylindres.

Une étude de cas de notre usine met en évidence l’impact : une aciérie équipée de 30 vérins hydrauliques sur une roulette continue a mis en œuvre une filtration et un contrôle de température rigoureux. Les intervalles de remplacement des cylindres sont passés de 6 à 28 mois, ce qui permet d'économiser plus de 340 000 $ par an en pièces et en main d'œuvre. Un fluide propre et une température stable se traduisent directement par une durée de vie prolongée du cylindre, un coût total de possession réduit et une fiabilité améliorée de la machine.

Comment l’alignement des montages et la gestion de la charge peuvent-ils prévenir l’usure prématurée des cylindres ?

Même le vérin hydraulique fabriqué avec la plus grande précision tombera en panne rapidement s'il est soumis à un mauvais alignement de montage ou à une charge latérale excessive. L’équipe d’ingénierie de notre usine a documenté que le désalignement représente jusqu’à 25 % de toutes les réclamations au titre de la garantie des cylindres. En prenant en compte les conditions de montage, les utilisateurs finaux peuvent augmenter considérablement la longévité des cylindres tout en améliorant les performances globales de la machine.

Les erreurs d'alignement de montage se manifestent par une charge excentrique sur la tige de piston. Les scénarios courants incluent :

• Surfaces de montage non parallèles provoquant la flexion de la tige pendant l'extension.
• Axes de pivotement usés ou desserrés qui permettent au vérin de fonctionner selon un angle.
• Tassement des fondations ou torsion du cadre dans les grosses machines, modifiant la géométrie d'origine.

Notre usine recommande les meilleures pratiques d’alignement et de montage suivantes :

• Utilisez des roulements à billes ou des adaptateurs à oeil de tige :Ceux-ci compensent un désalignement angulaire mineur (jusqu'à ± 3 degrés) sans induire de charges latérales.

• Vérifiez le parallélisme avec les outils d'alignement laser :Pour les applications critiques telles que les cylindres de presse, nous vous conseillons de vérifier le parallélisme entre l'axe du cylindre et le plateau guidé. Les tolérances doivent être inférieures à 0,5 mm par mètre de course.

• Utilisez des supports à chape avec des axes de taille appropriée :Un jeu lâche entre la goupille et l'alésage entraîne une corrosion de contact et des oscillations, endommageant les joints. Notre usine spécifie l'ajustement H7/g6 pour les axes de chape.

• Renforcer les supports structurels :Les supports de montage soudés doivent être conçus avec une rigidité suffisante pour empêcher la déflexion sous la poussée totale du cylindre. L'analyse par éléments finis (FEA) effectuée par notre usine confirme qu'une flexion du support supérieure à 0,5 mm à la pression nominale réduit la durée de vie du joint de 30 %.

La gestion de la charge va au-delà de l’alignement. La surcharge d'un cylindre, soit en dépassant la pression nominale, soit en raison d'un choc, induit des contraintes qui dépassent les limites d'élasticité du matériau. Les vérins hydrauliques de notre usine sont conçus avec un facteur de sécurité de 1,5 : 1 pour les charges statiques, mais des pics de pression répétés peuvent provoquer des microfissures dans les joints soudés et les filetages des pistons. Pour gérer efficacement les charges :

• Installez des soupapes de surpression réglées à la pression de fonctionnement maximale du cylindre ou en dessous.
• Utilisez des circuits accumulateurs pour absorber les charges de choc dans les applications à haute vitesse.
• Surveillez la pression du système via des capteurs électroniques avec des seuils d’alarme.

Un autre facteur critique est l’amortissement en fin de course. Lorsqu'un piston heurte l'embout à pleine vitesse, les forces d'impact peuvent dépasser 10 fois la pression de fonctionnement normale. Notre usine équipe tous les vérins hydrauliques robustes d'un amortissement réglable pour décélérer progressivement le piston. Pour les applications de modernisation, nous recommandons d'installer des amortisseurs externes ou des régulateurs de débit pour réduire l'impact en fin de course.

Les données de terrain de la clientèle de notre usine indiquent qu’un alignement et une gestion de charge appropriés prolongent la durée de vie des cylindres de 4,2 fois en moyenne par rapport aux installations où le désalignement et la surcharge ne sont pas corrigés. Pour les installations recherchant une disponibilité maximale, nous suggérons un audit d'alignement semestriel à l'aide de systèmes laser et un examen des journaux de pression de pointe pour garantir que le cylindre fonctionne dans son enveloppe technique.

Sur quelles pratiques avancées de maintenance préventive s’appuient les leaders de l’industrie ?

Les leaders du secteur sont allés au-delà des réparations réactives et de la maintenance basée sur un calendrier pour adopter des stratégies de maintenance prédictive et centrée sur la fiabilité (RCM) pour les vérins hydrauliques. Chez Raydafon Technology Group Co., Limited, notre usine collabore avec des fabricants Fortune 500 pour mettre en œuvre des pratiques de maintenance avancées avancées qui permettent d'obtenir systématiquement une durée de vie des cylindres 30 à 50 % plus longue et une réduction des temps d'arrêt imprévus de plus de 60 %.

Ces pratiques avancées se répartissent en quatre piliers interconnectés :

• Technologies de surveillance des conditions
• Capteurs d'émission acoustique (AE) :Notre usine installe des capteurs AE non invasifs qui détectent les anomalies de friction des joints et les fuites internes des semaines avant que les chutes de pression ne deviennent perceptibles.
• Thermographie infrarouge :Des analyses thermiques régulières identifient les points chauds des cylindres causés par un contournement interne, une lubrification inadéquate ou un mauvais alignement.
• Analyse des débris pétroliers :Les compteurs de particules en temps réel et la ferrographie fournissent des données continues sur les débris d'usure, permettant une intervention dès le stade naissant de l'entaillage des cylindres.

• Analyse prédictive et jumeaux numériques
  Notre usine équipe désormais les vérins hydrauliques de capteurs intelligents qui suivent les cycles de course, la température et les vibrations. Les données sont introduites dans des algorithmes prédictifs qui calculent la durée de vie utile restante (RUL) avec une précision de 90 %. Les planificateurs de maintenance reçoivent des alertes lorsque l'état des cylindres descend en dessous d'un seuil défini, permettant ainsi des réparations planifiées lors des arrêts planifiés.

• Programmes de reconstruction approuvés en usine
  Plutôt que de remplacer complètement les cylindres, notre usine propose des programmes de reconstruction certifiés qui redonnent aux cylindres leur état neuf. La reconstruction implique :
  • Affûtage ou rechromage des tiges jusqu'à la finition d'origine.
  • Remplacement de tous les joints par des matériaux améliorés sur la base d'une analyse des défaillances.
  • Test de pression jusqu'à 1,5 fois la pression nominale avec vérification numérique.
  La reconstruction coûte 40 à 60 % de moins que les nouveaux cylindres et permet d'obtenir une fiabilité similaire.

• Formation des opérateurs et procédures opérationnelles standard
  Les facteurs humains contribuent à plus de 30 % des pannes de cylindres. Notre usine propose des modules de formation personnalisés couvrant :
• Procédures de préchauffage appropriées pour stabiliser la viscosité de l'huile avant des charges élevées.
• Éviter de « toucher le fond » du cylindre ou d’utiliser le cylindre comme butée mécanique.
• Routines d'inspection visuelle pour détecter les rayures sur les tiges, les fuites et les boulons de montage desserrés.

Un exemple frappant concerne une société minière qui utilise 120 vérins hydrauliques sur les bennes de camions de transport. En adoptant le programme de maintenance prédictive de notre usine, intégrant des capteurs de vibrations et une analyse d'huile, l'entreprise a réduit les pannes de cylindres de 72 % sur trois ans. La durée de vie moyenne par vérin hydraulique est passée de 14 mois à 38 mois.

Pour prendre en charge ces pratiques avancées de gestion de projet, notre usine propose une plateforme complète de gestion du cycle de vie. Cette plateforme centralise l'historique des cylindres, les enregistrements de réparation et les données d'état, permettant ainsi aux ingénieurs fiabilité de prendre des décisions fondées sur les données. Les installations qui adoptent un tel cadre proactif prolongent non seulement la durée de vie devérins hydrauliquesmais également améliorer considérablement la sécurité et l’efficacité opérationnelle.

Conclusion : Élaborer une stratégie de fiabilité des vérins hydrauliques à long terme

Prolonger la durée de vie des vérins hydrauliques industriels n'est pas une action unique mais une approche systématique combinant une sélection supérieure de composants, une maintenance disciplinée et une amélioration continue. Tout au long de ce guide, nous avons détaillé les stratégies les plus efficaces : comprendre les modes de défaillance, optimiser la sélection des joints, garantir la propreté des fluides et le contrôle de la température, maintenir un alignement parfait des montages et déployer des pratiques prédictives avancées.

Chez Raydafon Technology Group Co., Limited, notre usine a passé des décennies à affiner ces méthodologies dans des secteurs allant du forage offshore à la fabrication automobile. Notre équipe d'ingénieurs est prête à vous aider avec des solutions de vérins hydrauliques personnalisées adaptées à vos conditions de fonctionnement spécifiques. En vous associant à nous, vous avez accès non seulement à des vérins hydrauliques de haute qualité, mais également à l'expertise nécessaire pour les faire durer.

Prêt à maximiser la fiabilité de votre vérin hydraulique ? Contactez Raydafon Technology Group Co., Limited aujourd'huipour planifier une consultation gratuite. Laissez les spécialistes de notre usine évaluer vos systèmes actuels et vous proposer un plan personnalisé pour prolonger la durée de vie, réduire les temps d’arrêt et réduire le coût total de possession. Contactez-nous dès maintenant pour demander un devis ou un audit de site, car chaque heure de disponibilité compte.

Foire aux questions (FAQ) – Prolonger la durée de vie des vérins hydrauliques

R : Il n'existe pas d'intervalle universel, mais notre usine recommande une analyse de l'huile toutes les 500 heures de fonctionnement pour les applications à service continu. Remplacez le fluide lorsque le nombre de particules dépasse la norme ISO 18/16/13, la teneur en eau dépasse 500 ppm ou la viscosité diffère de plus de 15 % par rapport à l'original. Pour la plupart des vérins hydrauliques industriels, cela entraîne un changement de fluide toutes les 2 000 à 4 000 heures, en fonction de l'efficacité de la filtration.

R : Les premiers indicateurs de défaillance du joint comprennent une vitesse d'actionnement plus lente, une augmentation de la température du système, un mouvement irrégulier (stick-slip) et un grincement audible pendant la course. Notre usine utilise une surveillance acoustique par ultrasons pour détecter des fuites internes aussi faibles que 0,1 L/min. Une fois identifié, le remplacement immédiat du joint évite des dommages coûteux à l’alésage ou à la tige.

R : Absolument. Le chromage dur (épaisseur minimale de 0,05 mm) offre une résistance supérieure à l'usure et à la corrosion par rapport aux tiges standard durcies par induction. Pour les environnements extrêmes comme le traitement marin ou chimique, notre usine propose des tiges en acier inoxydable (316L ou 17-4 PH) qui éliminent pratiquement les piqûres. La mise à niveau ajoute généralement 30 à 50 % à la durée de vie du joint de tige.

R : Des températures soutenues supérieures à 80 °C dégradent les joints deux fois plus rapidement en raison d'un vieillissement chimique accéléré et d'une perte de dureté. Les données de test de notre usine montrent que pour chaque augmentation de 10°C au-dessus de 60°C, la durée de vie du joint est réduite de moitié. À l’inverse, un fonctionnement en dessous de 20°C augmente la viscosité, entraînant une réponse lente et un risque de cavitation. Le maintien de l'huile entre 40°C et 55°C est optimal pour la longévité des joints et l'efficacité du système.
