Cylindre hydraulique de bras supérieur de véhicule de travail aérien de boom
  • Cylindre hydraulique de bras supérieur de véhicule de travail aérien de boomCylindre hydraulique de bras supérieur de véhicule de travail aérien de boom
  • Cylindre hydraulique de bras supérieur de véhicule de travail aérien de boomCylindre hydraulique de bras supérieur de véhicule de travail aérien de boom

Cylindre hydraulique de bras supérieur de véhicule de travail aérien de boom

Raydafon est un fabricant et fournisseur OEM basé en Chine de vérins hydrauliques de bras supérieur pour véhicules de travail aérien à flèche. Ce vérin de bras supérieur lève et positionne la plate-forme de flèche sur les véhicules de travail aérien utilisés pour la réparation électrique, la construction municipale et l'installation de panneaux d'affichage. Le modèle standard GTHZ210C-620500-000 utilise un alésage de Φ110 mm, une tige de Φ75 mm, une course de 815 mm, une distance d'installation de 1 433 mm, une pression de service de 23 MPa, un port de 2-Φ9 et un poids de 100 kg. Une conception brevetée à double piston atteint une poussée jusqu'à 2 000 kN, avec une erreur de positionnement contrôlée à ± 3 cm. Le corps du cylindre est en acier allié spécial, forgé et traité thermiquement six fois, avec une dureté 40 % supérieure à celle de l'acier ordinaire. Un système d'étanchéité composite quadruple est utilisé pour les environnements de pluie, de poussière et de brouillard salin, avec un fonctionnement continu de 3 ans vérifié dans des conditions côtières. La conception modulaire réduit le volume de 25 % et le poids de 18 % par rapport aux produits comparables, et l'interface à installation rapide réduit de moitié le temps d'installation. L'alésage personnalisé, la course, la distance d'installation, la position du port et l'étiquette privée sont pris en charge. Le prix cible est généralement compétitif par rapport aux alternatives importées, en fonction du modèle et de la quantité. Envoyez le numéro de dessin, la quantité requise et le port de destination pour un devis rapide.
Chine Fabricant de cylindre de véhicule de travail aérien OEM

Cylindre hydraulique de bras supérieur de véhicule de travail aérien de flèche pour des plates-formes aériennes et des camions de réparation de puissance

Raydafon est un fabricant et fournisseur direct d'usine basé en Chine de vérins hydrauliques de bras supérieur pour véhicules de travail aérien à flèche. Ce vérin de bras supérieur entraîne la plate-forme de flèche sur les véhicules de travail aérien utilisés pour la réparation électrique, la construction municipale, l'installation de panneaux d'affichage et l'entretien à haute altitude. Le modèle standard GTHZ210C-620500-000 offre une poussée jusqu'à 2 000 kN avec une conception brevetée à double piston, une pression de service de 23 MPa, un alésage de Φ110 mm, une tige de Φ75 mm et une course de 815 mm. Le corps en acier allié spécial est forgé et traité thermiquement six fois pour une dureté 40 % supérieure à celle de l'acier ordinaire, et un système d'étanchéité quadruple composite résiste à la pluie, à la poussière, au vent et aux embruns salins côtiers. La conception modulaire réduit le volume de 25 % et le poids de 18 % par rapport aux produits comparables. L'alésage personnalisé, la course, la distance d'installation, la position du port et l'étiquette privée sont pris en charge. Envoyez votre numéro de dessin, la quantité requise et le port de destination pour demander un devis.

2000 kNPoussée maximale
23 MPaPression de travail
Φ110 × Φ75Alésage × tige
815 millimètresAccident vasculaire cérébral

Pourquoi les véhicules de travail aérien choisissent ce vérin hydraulique à bras supérieur

Les véhicules de travail aérien transportent les travailleurs vers des postes élevés pour la réparation de l'électricité, le remplacement de l'éclairage public, l'installation de panneaux d'affichage et l'entretien des bâtiments. Le vérin du bras supérieur est le composant hydraulique principal qui soulève et maintient la plate-forme. S'il perd de la poussée, dérive sous la charge ou fuit de l'huile, l'ensemble du véhicule devient peu fiable lors des travaux à haute altitude.

Raydafon construit ce vérin hydraulique de bras supérieur de véhicule de travail aérien à flèche pour ces conditions. Une conception brevetée à double piston atteint une poussée jusqu'à 2 000 kN et peut soulever régulièrement la plate-forme de travail jusqu'à 50 m, avec une erreur de positionnement contrôlée à ± 3 cm. Le corps du cylindre utilise un acier allié spécial, forgé et traité thermiquement six fois, atteignant une dureté 40 % supérieure à celle de l'acier ordinaire. Une structure d'étanchéité quadruple composite résiste aux fortes pluies, à la poussière, aux vents forts et aux embruns salins côtiers, et a été vérifiée en utilisation côtière continue pendant 3 ans sans fuite.

Pour les acheteurs comparant les fournisseurs, Raydafon propose des prix directs en usine, une production OEM et une qualité de lot stable. Si vous vous procurez également des vérins de bras inférieur ou des composants hydrauliques associés pour véhicules de travail aérien, consultez la version complèteVérins hydrauliques pour véhicules de travail aériencatégorie et laCylindre hydraulique de bras inférieur de véhicule de travail aérien de boompage.

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck

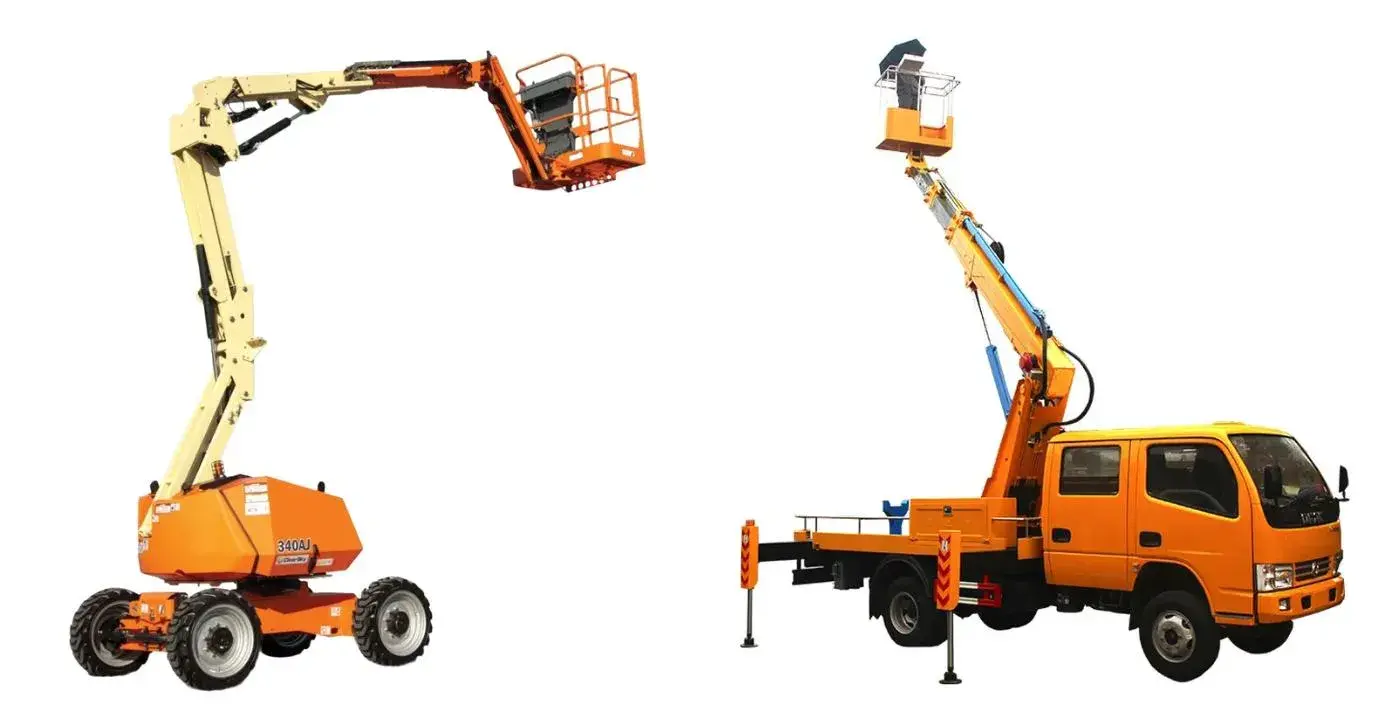

Vérin hydraulique de bras supérieur pour véhicules de travail aérien à flèche et plates-formes élévatrices

Modèle standard et dimensions techniques

Le vérin de bras supérieur standard ci-dessous couvre les applications courantes des véhicules de travail aérien et des plates-formes élévatrices. Si votre équipement utilise un modèle de montage différent, envoyez le numéro de dessin OEM ou un échantillon physique pour l'ingénierie inverse et la production personnalisée.

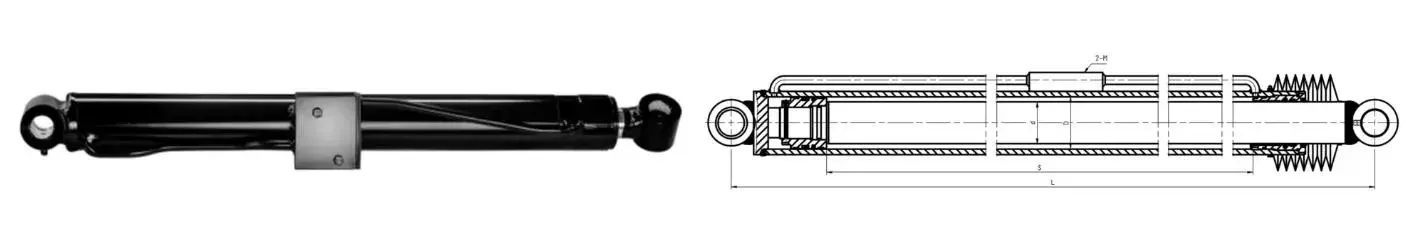

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Référence dimensionnelle pour le modèle de cylindre de bras supérieur standard GTHZ210C-620500-000
Nom du cylindre Numéro de dessin Diamètre d'alésage D Diamètre de tige d Course S Distance d'installation L Pression de service InterfaceM Poids
Vérin de bras supérieur GTHZ210C-620500-000 Φ110 millimètres Φ75 millimètres 815 millimètres 1433 millimètres 23 MPa 2-Φ9 100kg

Besoin d'un alésage, d'une course, d'une distance d'installation ou d'une position de port différents ? Raydafon peut produire un vérin hydraulique de bras supérieur personnalisé selon votre dessin. Pour les vérins d'équipement mobile associés, voir leVérins hydrauliques de grue mobilecatégorie.

Caractéristiques de performance de base

01

Super puissance pour le levage à haute altitude

La conception brevetée à double piston atteint une poussée jusqu'à 2 000 kN. Élève la plate-forme jusqu'à 50 m avec une erreur de positionnement contrôlée à ± 3 cm, permettant un câblage et une maintenance précis à haute altitude.

02

Durci pour les environnements difficiles

Corps en acier allié spécial, forgé et traité thermiquement six fois, dureté 40 % supérieure à celle de l'acier ordinaire. Le joint composite quadruple résiste aux fortes pluies, à la poussière, aux vents forts et aux embruns salés côtiers.

03

Fiabilité vérifiée sur le terrain

Fonctionnement continu pendant 3 ans dans un environnement de brouillard salin côtier sans fuite. Pendant la saison des typhons, une entreprise municipale a utilisé ce cylindre tout au long de ses opérations et a maintenu un fonctionnement stable.

04

Léger et flexible

Volume réduit de 25 % et poids réduit de 18 % par rapport aux produits comparables. S'adapte à différents types de véhicules de travail aérien et réduit la charge sur la structure de la flèche.

05

Interface d'installation rapide

La conception de l'interface à installation rapide réduit de moitié le temps d'installation. Les techniciens ordinaires peuvent effectuer le remplacement en une demi-heure environ en suivant les instructions.

06

Personnalisation OEM

Alésage, tige, course, distance d'installation, position du port pétrolier, emballage de marque privée et production de commandes en gros pour différents types de véhicules de travail aérien.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Etanchéité du cylindre du bras supérieur et structure modulaire

Applications dans les domaines de la réparation électrique, de la construction municipale et des travaux à haute altitude

Système d'alimentation Maintenance de pylônes et de sous-stations haute tension

Le vérin produit une poussée de 1 800 kN pour soulever la plate-forme de travail à 30 m, avec une erreur de positionnement de ± 2 cm. Même dans des conditions de vent de niveau 5, le système de stabilisation intégré ajuste la poussée en temps réel pour maintenir la plate-forme stable lors de la connexion des lignes et du remplacement des équipements.

Municipal Installation d'éclairage public et de panneaux publicitaires

La conception modulaire s'adapte à différents types de véhicules de travail et la position du port d'huile peut être ajustée de manière flexible. Dans le cadre d'un projet de reconstruction de route, un seul véhicule de travail a effectué le remplacement de 20 lampadaires en une journée, avec un gain d'efficacité de 40 % par rapport aux méthodes précédentes.

Bâtiment Entretien de façades et de gratte-ciel

Une poussée stable et un positionnement précis facilitent le nettoyage des fenêtres, la réparation de façades et l'installation de panneaux en hauteur. La quadruple étanchéité résiste à la pluie, à la poussière et au vent lors des travaux extérieurs.

OEM et marché secondaire Marché OEM et réparation de véhicules de travail aérien

Les constructeurs de plates-formes élévatrices, les ateliers de réparation et les fournisseurs de pièces de rechange peuvent commander des modèles standard ou des vérins de bras supérieurs personnalisés avec un emballage de marque privée. Si vous manipulez également des systèmes hydrauliques de chariots élévateurs, consultez leCylindre hydraulique de chariot élévateurgamme.

Preuves de qualité, tests et assistance à l'exportation

Dossiers de matériaux et de traitements thermiques

Corps en acier allié spécial, forgeage et traitement thermique six fois, dureté 40 % supérieure à celle de l'acier ordinaire. Des enregistrements de matériaux peuvent être fournis avec les expéditions en vrac.

Tests de pression et de poussée

Chaque cylindre est vérifié pour les fuites, la douceur de la course et le raccord des ports avant l'emballage. Les performances de poussée sont vérifiées par rapport à la pression nominale.

Contrôle dimensionnel

L'alésage, la tige, la course, la distance d'installation et les dimensions du port sont enregistrés par rapport au dessin commandé ou à l'échantillon du client.

Emballage d'exportation

Les cylindres sont remplis d’huile antirouille et d’embouts de protection. Les commandes groupées peuvent être palettisées et cerclées pour le fret maritime, le fret aérien ou la livraison express.

Processus de commande OEM personnalisé

Étape 01 Envoyer les détails de la candidature

Indiquez le type d'équipement, le numéro de dessin, l'alésage, la tige, la course, la distance d'installation, la taille du port, la quantité et le port de destination.

Étape 02 Examen du modèle

Raydafon vérifie si le modèle GTHZ210C-620500-000 ou un cylindre de bras supérieur personnalisé convient à votre équipement.

Étape 03 Approbation des échantillons et des dessins

Pour les projets OEM, Raydafon effectue une rétro-ingénierie de l'échantillon et confirme les dimensions avant la production en vrac.

Étape 04 Production et devis

Après l'approbation du dessin, Raydafon fournit un devis FOB Ningbo, un calendrier de production et des détails d'emballage.

Foire aux questions

Qu'est-ce qu'un vérin hydraulique de bras supérieur de véhicule de travail aérien à flèche ?

Un vérin hydraulique de bras supérieur de véhicule de travail aérien à flèche est un actionneur hydraulique qui entraîne la flèche supérieure d'un véhicule de travail aérien ou d'une plate-forme élévatrice. Il lève et positionne la plate-forme de travail afin que les travailleurs puissent effectuer en toute sécurité des réparations électriques, des constructions municipales, l'installation de panneaux d'affichage et d'autres tâches à haute altitude. Il s’agit de l’un des principaux composants hydrauliques du système de levage à flèche.

Quel modèle standard Raydafon produit-il ?

Raydafon produit le modèle standard GTHZ210C-620500-000 avec un alésage de Φ110 mm, une tige de Φ75 mm, une course de 815 mm, une distance d'installation de 1 433 mm, une pression de service de 23 MPa, un port de 2-Φ9 et un poids de 100 kg. L'alésage, la tige, la course, la distance d'installation et la position du port personnalisés sont disponibles sur base de dessins OEM ou d'échantillons physiques.

Quelle poussée ce cylindre de bras supérieur peut-il générer ?

La conception brevetée à double piston atteint une poussée maximale de 2 000 kN et peut élever régulièrement la plate-forme de travail jusqu'à 50 m. Lors de la maintenance du système électrique, le vérin produit une forte poussée de 1 800 kN pour soulever la plate-forme jusqu'à 30 m, avec une erreur de positionnement contrôlée à ± 2 cm, et maintient la stabilité dans des conditions de vent de niveau 5.

Quels matériaux et système d'étanchéité sont utilisés ?

Le corps du cylindre est en acier allié spécial, forgé et traité thermiquement six fois, avec une dureté 40 % supérieure à celle de l'acier ordinaire. Une structure d'étanchéité quadruple composite résiste aux fortes pluies, à la poussière, aux vents forts et aux embruns salins côtiers. Le cylindre a été utilisé en continu pendant 3 ans dans des environnements côtiers de brouillard salin sans fuite.

Raydafon peut-il produire des cylindres de bras supérieurs OEM personnalisés ?

Oui. Raydafon prend en charge la production OEM à partir de dessins clients ou d'échantillons physiques. L'alésage, la tige, la course, la distance d'installation, la position du port pétrolier, l'emballage sous marque privée et la production par commande en gros sont disponibles pour différents types de véhicules de travail aérien.

Quelles informations sont nécessaires pour un devis ?

Envoyez le numéro de dessin ou les détails de l'échantillon existant, le diamètre d'alésage, le diamètre de la tige, la course, la distance d'installation, la pression de service, la taille du port, la quantité commandée et le port de destination. Raydafon répondra avec un devis FOB Ningbo et un délai de livraison.

Comment demander un échantillon ou une commande groupée ?

Utilisez le formulaire de demande sur cette page ou contactez Raydafon par téléphone, e-mail ou WhatsApp. Incluez le modèle requis, le numéro de dessin, la quantité et l’application. L'équipe commerciale confirmera la disponibilité des échantillons, le calendrier de production en vrac et les détails d'emballage.

Prêt à vous procurer des vérins hydrauliques pour bras supérieur de véhicule de travail aérien à flèche ?

Envoyez votre numéro de dessin, les exigences d'alésage/tige/course, la pression de service, la taille du port, la quantité commandée et le port de destination. Raydafon confirmera le modèle standard ou concevra un vérin hydraulique de bras supérieur personnalisé, puis fournira un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.
