Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DIVISION HYDRAULIQUE

Fabricant de vérins hydrauliques pour chariots élévateurs pour l'approvisionnement OEM, le remplacement du marché secondaire et la réparation sur le terrain

Raydafon produit des vérins hydrauliques pour chariots élévateurs électriques, chariots élévateurs à combustion interne, gerbeurs et équipements d'entrepôt. Chaque unité est construite en fonction d'un alésage, d'une course, d'un diamètre de tige et d'un style d'extrémité de connexion confirmés, puis testée sous pression avant de quitter la chaîne de montage, afin qu'elle puisse aller directement sur le camion sans réglage.

Nous fournissons des usines de machines complètes, des intégrateurs de systèmes hydrauliques, des revendeurs régionaux de pièces détachées et des unités de service responsables des équipements terminaux. Les cylindres sont exportés vers l’Europe, l’Asie du Sud-Est et l’Amérique du Sud, couvrant à la fois la demande d’équipement d’origine et de remplacement sur le marché secondaire.

Forklift hydraulic cylinder manufactured by Raydafon
Les vérins hydrauliques des chariots élévateurs sont produits avec des dimensions clés usinées CNC, scellés selon un processus contrôlé, puis testés sous pression avant expédition.
1,5 à 18 tonnesCouverture du tonnage des chariots élévateurs
7 à 14 MPaPlage de pression de service
Ascenseur/InclinaisonTypes de fonctions standards
CNCContrôle des dimensions clés
OEM/ODMPersonnalisation basée sur des dessins
01

Alimentation de vérin hydraulique de chariot élévateur pour mécanismes d'inclinaison, de levage et de déplacement latéral

Différentes fonctions du chariot élévateur imposent différentes exigences au vérin. Le vérin d'inclinaison, le vérin de levage et le vérin de déplacement latéral ne sont pas interchangeables : chacun a besoin de son propre alésage, course, rapport de bielle et géométrie de montage pour s'adapter au mât et au chariot qu'il actionne.

  • Vérins d'inclinaison pour fourches et contrôle de l'angle du mât
  • Vérins de levage pour monter et descendre le mât
  • Vérins du mécanisme de déplacement latéral
  • Ensembles hydrauliques pour chariot élévateur électrique
  • Vérins de chariot élévateur à combustion interne
  • Gerbeurs et matériel de manutention d'entrepôt
  • Alésage et course personnalisés sur dessin
  • Remplacement des numéros de pièces existants

Qu'est-ce qui détermine le bon cylindre

  • TonnageLes chariots élévateurs de 1,5 t à 18 t nécessitent des tailles d'alésage et des épaisseurs de paroi sensiblement différentes.
  • FonctionLes tâches d'inclinaison, de levage et de déplacement latéral produisent différentes directions de charge et cycles de service.
  • MontageLes connexions à broches, brides ou chapes avant et arrière doivent correspondre au mât et au cadre.
  • EnvironnementLa poussière, l'humidité et les opérations fréquentes exigent une finition de tige et une qualité de joint appropriées.

Les composants clés sont fabriqués à partir d'acier allié à haute résistance, avec la surface de la tige galvanisée ou traitée au chrome dur pour résister à la corrosion et à l'usure. Le résultat est un mouvement fluide, une réponse rapide et une étanchéité stable en cas d'utilisation quotidienne fréquente, et pas seulement pendant la première semaine après l'installation.

02

Comment reconstruire un cylindre hydraulique de chariot élévateur

La reconstruction d'un vérin hydraulique de chariot élévateur ne consiste pas simplement à dévisser l'embout et à remplacer l'anneau en caoutchouc. Le processus comporte cinq étapes et chacune d’elles compte : sautez une étape et l’unité fuira à nouveau quelques jours après sa remise en service.

  1. Dépressuriser et retirer le cylindre Relâchez la pression du système, débranchez les conduites hydrauliques et retirez le cylindre du camion. Desserrez les boulons du couvercle d'extrémité avec une clé et retirez lentement l'ensemble de tige de piston, en prenant soin de ne pas rayer l'alésage du cylindre. S'il y a beaucoup d'huile à l'intérieur, vidangez et nettoyez avant de continuer.
  2. Inspectez chaque composant retiré Vérifiez le piston, la tige et les bagues d'étanchéité un par un pour déceler toute déformation, usure, perte d'arête ou rouille. Une seule marque d’usure peut être à l’origine de la fuite, alors ne négligez pas l’inspection minutieuse.
  3. Remplacez tous les joints vieillis ou endommagés Confirmez les spécifications avant le montage. Certains cylindres utilisent des joints combinés, et leur installation dans le mauvais sens entraînera une défaillance immédiate, quelle que soit la qualité du reste de la reconstruction.
  4. Remonter dans l'ordre d'origine Installez doucement la tige de piston et maintenez l'axe central aligné partout. Si la tige n'est pas correctement centrée, même un cylindre correctement reconstruit fuira au bout de quelques jours de fonctionnement.
  5. Test de pression avant remontage Montez le cylindre assemblé sur un équipement de test de pression et vérifiez s'il y a des fuites internes ou des blocages. Ce n'est qu'une fois le test réussi qu'il doit être réinstallé sur le chariot élévateur.

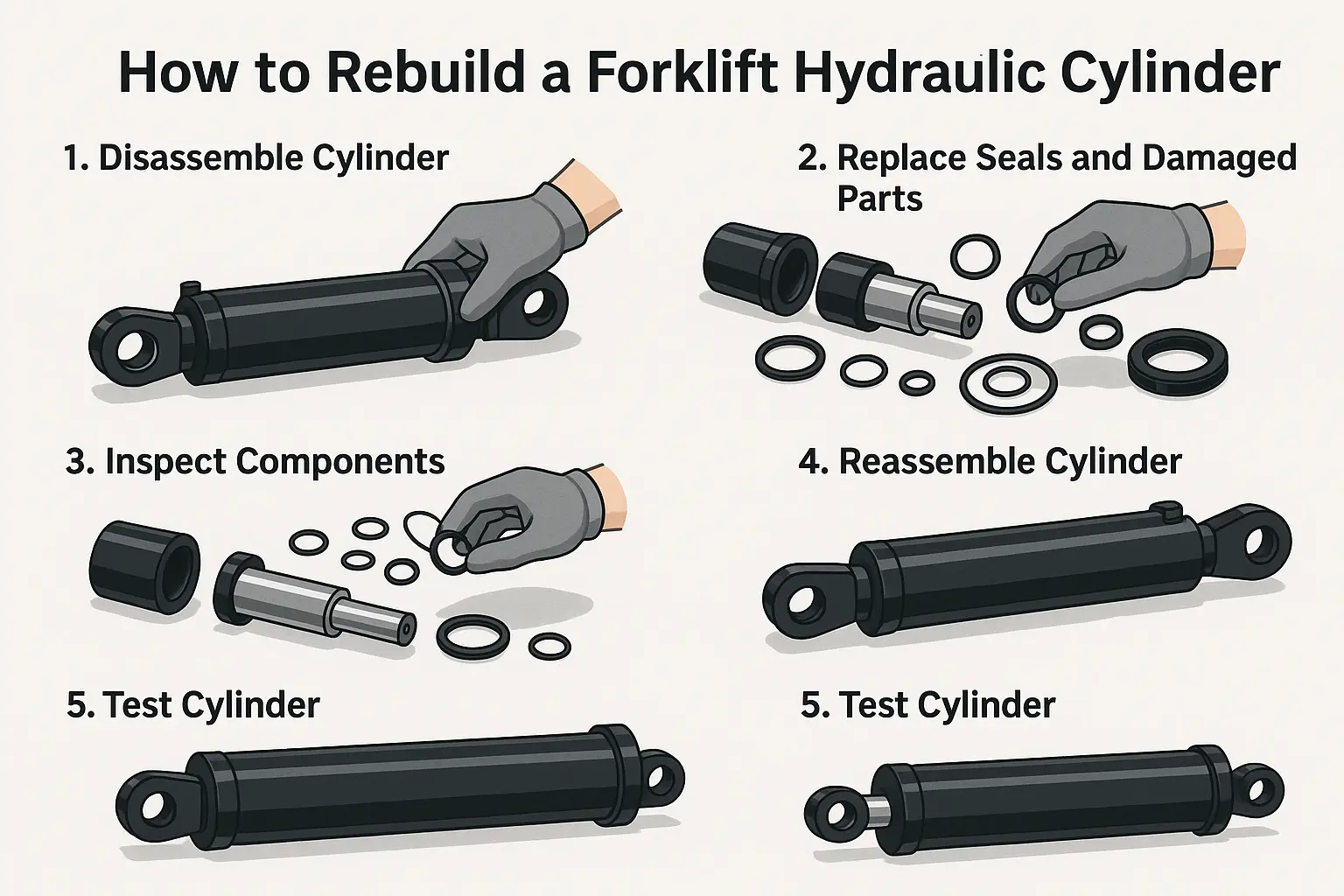

Forklift hydraulic cylinder rebuild process
L’inspection, le remplacement des joints et le remontage correct sont les principaux facteurs de réussite de la reconstruction – le test de pression le confirme.

Quand reconstruire n’en vaut pas la peine

Si la tige du piston est pliée ou si l'alésage du cylindre est sérieusement rayé, une reconstruction ne tiendra pas. Le remplacement est la voie la plus économique. Raydafon fournit une gamme complète de vérins et de pièces hydrauliques pour chariots élévateurs, ainsi que des kits de réparation sur demande – adaptés aux réparateurs de chariots élévateurs et aux ingénieurs d'équipement qui ont besoin de remettre un camion en service le jour même.

03

Comment retirer un vérin hydraulique d'un chariot élévateur

La séquence de retrait et les détails de manipulation déterminent si le travail prend vingt minutes ou s'il endommage les composants environnants. Les quatre étapes ci-dessous constituent la procédure standard suivie par nos partenaires de service.

Relâcher la pression Éteignez le chariot élévateur et laissez le système hydraulique se dépressuriser naturellement. Attendez plusieurs minutes pour vous assurer que toute la pression a été évacuée avant de toucher une connexion.
Débrancher les conduites d'huile Enveloppez le joint avec un chiffon pour récupérer l'huile résiduelle, retirez le tuyau haute pression du cylindre et marquez-le afin qu'il puisse être reconnecté dans la bonne position.
Retirer les goupilles ou les boulons de fixation Le vérin est généralement relié au mât ou au châssis par des broches avant et arrière. Localisez les positions des broches, retirez d'abord les anneaux de retenue, puis retirez les broches ou retirez les boulons.
Soulevez le cylindre Le corps du cylindre est lourd. Utilisez deux personnes ou une écharpe, évitez de heurter la structure environnante et gardez l'embouchure du cylindre tournée vers le haut afin que l'huile résiduelle ne se déverse pas.

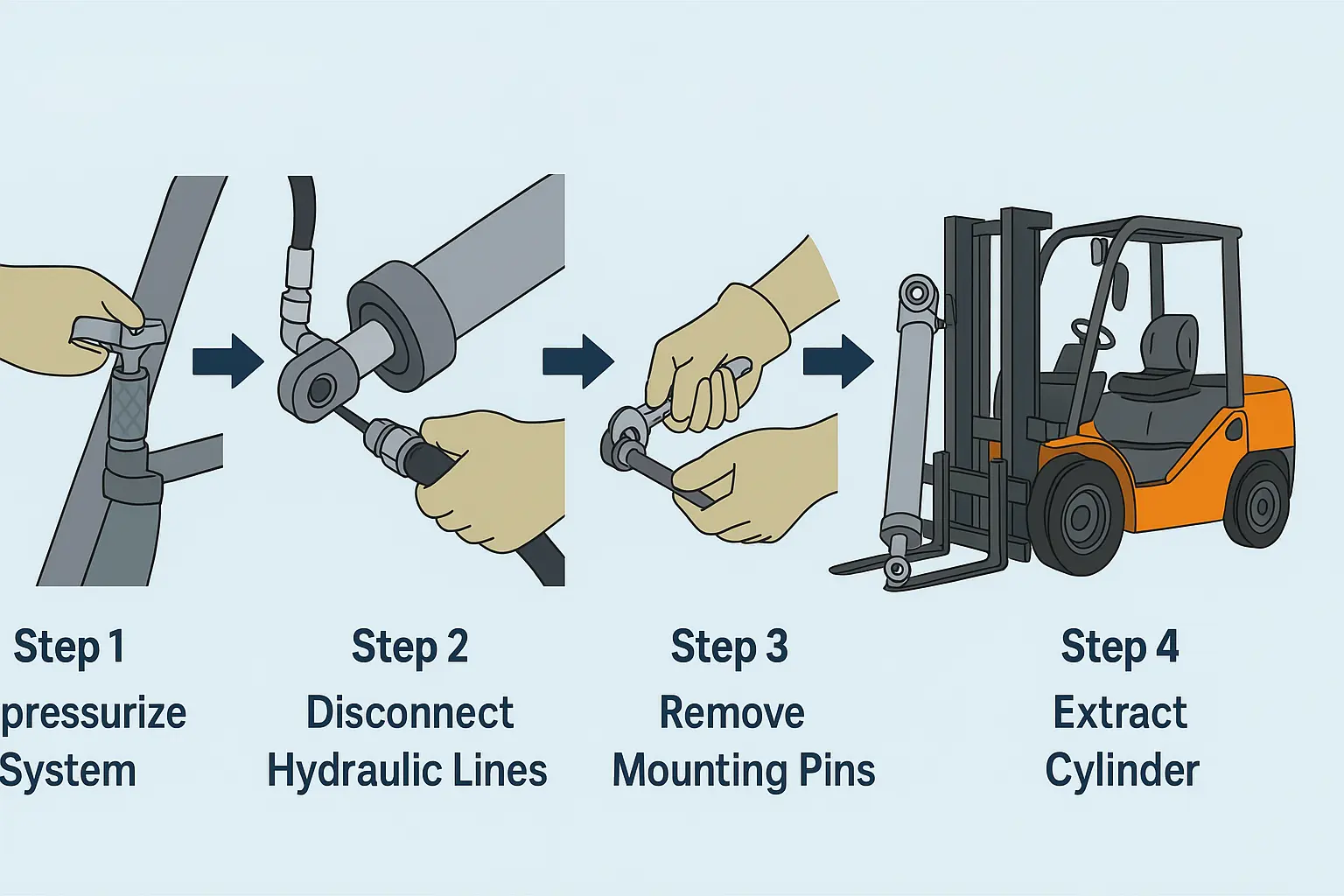

Removing a hydraulic cylinder from a forklift
Une fois retiré, scellez immédiatement le port d'huile pour empêcher la poussière d'entrer et éviter la rouille pendant le stockage ou le transport.

Une fois le cylindre retiré du camion, scellez immédiatement l’orifice d’huile. Raydafon fournit des produits de vérins hydrauliques et des kits de joints adaptés à une large gamme de modèles de chariots élévateurs, afin que les utilisateurs puissent rétablir rapidement le fonctionnement de l'équipement plutôt que d'attendre des pièces personnalisées.

04

Qui nous fournissons

Canal 01

Fabricants de chariots élévateurs

Développement OEM et ODM selon les dessins de machines et les exigences techniques, y compris les configurations spéciales pour chariots élévateurs et haut de gamme.

Canal 02

Intégrateurs de systèmes hydrauliques

Fourniture de vérins adaptée à la conception de l'ensemble hydraulique, avec confirmation des dessins, examen des échantillons et planification des livraisons.

Canal 03

Unités de service et de maintenance

Cylindres de remplacement et kits de réparation pour la maintenance des équipements terminaux, avec une réponse rapide pour les besoins à court terme.

05

À propos de Raydafon

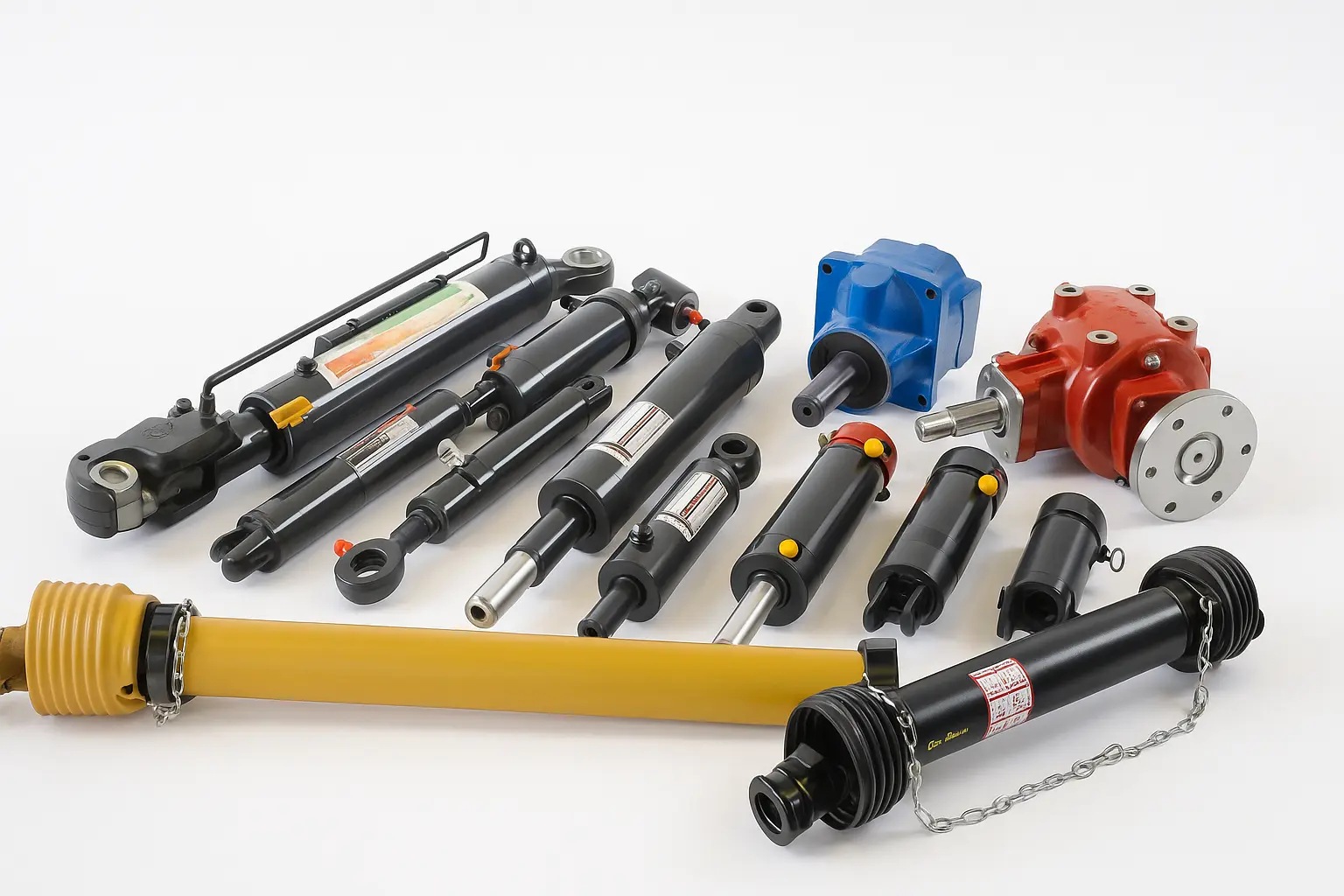

Raydafon hydraulic cylinder factory
Raydafon fabrique des vérins hydrauliques pour chariots élévateurs, grues mobiles, camions poubelles, véhicules de travail aérien et autres véhicules spéciaux.

Raydafon est un fabricant axé sur les solutions de systèmes hydrauliques et de transmission. Nous ne nous appuyons pas sur un langage promotionnel : nous fabriquons des produits de manière constante et laissons une qualité fiable mener notre activité. Au fil des années, nous nous sommes concentrés sur le développement et la production de vérins hydrauliques, avec une large gamme de modèles et une adaptation flexible pour les machines de construction et les applications de véhicules spéciaux.

Au-delà des vérins hydrauliques pour chariots élévateurs, notre gamme de produits couvre les vérins hydrauliques pour grues mobiles, les vérins hydrauliques pour camions poubelles et les vérins hydrauliques pour véhicules de travail aérien, tous utilisant des matériaux à haute résistance et un traitement de précision pour fonctionner de manière stable dans des conditions de travail à haute pression et haute fréquence.

Outre les vérins hydrauliques, Raydafon propose une gamme complète de produits de transmission de puissance comprenantArbres de prise de force, boîtes de vitesses agricoles, engrenages de précisionetréducteurs planétaires. Les fabricants de machines complètes, les réparateurs et les revendeurs de pièces détachées peuvent s'approvisionner en plusieurs composants auprès d'un seul fournisseur, éliminant ainsi les travaux de coordination en double.

06

FAQ sur les vérins hydrauliques pour chariots élévateurs

Quelles informations dois-je fournir pour un devis ?

Envoyez le tonnage du chariot élévateur, la fonction du vérin (levage, inclinaison ou déplacement latéral), l'alésage, le diamètre de la tige, la course, le style d'extrémité de connexion, les dimensions de montage et la pression de service. Un dessin, un exemple de photo ou un numéro de pièce existant accélère considérablement la confirmation.

Pouvez-vous remplacer un vérin de chariot élévateur existant ?

Oui. Envoyez le numéro de pièce d'origine ou un dessin coté et nous confirmerons la correspondance. Il s’agit de la voie la plus courante pour la demande de remplacement sur le marché secondaire.

Fournissez-vous des kits de réparation ainsi que des cylindres complets ?

Oui. Des kits de réparation peuvent être fournis selon les exigences du client, ce qui est utile pour les réparateurs de chariots élévateurs et les ingénieurs d'équipement qui doivent restaurer un camion sur site.

A quelle pression ces cylindres fonctionnent-ils ?

Les vérins hydrauliques des chariots élévateurs fonctionnent généralement dans la plage de 7 à 14 MPa en fonction du tonnage et de la fonction du chariot élévateur. Chaque cylindre est testé sous pression avant expédition pour confirmer ses performances aux valeurs nominales spécifiées.

Quel traitement de surface est utilisé sur la tige de piston ?

Les composants clés sont fabriqués à partir d'acier allié à haute résistance avec la surface de la tige galvanisée ou traitée au chrome dur pour une résistance à la corrosion et à l'usure, adaptée à un fonctionnement fréquent et à des environnements de travail difficiles.

Prenez-vous en charge les styles d'alésage, de course et de connexion personnalisés ?

Oui. Nous fournissons des solutions personnalisées avec différents diamètres de cylindre, courses et styles d'extrémité de connexion adaptés au modèle spécifique de chariot élévateur et à l'intensité de fonctionnement, y compris les projets OEM et ODM.

Demander un devis de vérin hydraulique pour chariot élévateur

Envoyez le modèle du chariot élévateur, la fonction du cylindre, l'alésage, la course et les détails de montage. Raydafon confirmera les spécifications et vous renverra un devis avec délai de livraison, que vous soyez un fabricant de chariots élévateurs, un intégrateur de systèmes hydrauliques ou une unité de maintenance.

View as

Cylindre d'inclinaison de chariot élévateur

Cylindre d'inclinaison de chariot élévateur

Le vérin d'inclinaison de chariot élévateur Raydafon est un vérin hydraulique conçu sur mesure pour le contrôle de l'inclinaison du mât de fourche sur les chariots élévateurs de 1,5 à 18 tonnes. Fabriqué en acier à haute résistance avec un piston, un corps de cylindre, une tige et un jeu de joints assortis. Pression de service 7-14 MPa, aucune fluctuation de pression sous charge. Diamètres d'alésage standard 60-100 mm, diamètres de tige 25-40 mm, course 32-193 mm. La fixation par vis et la connexion par bague de retenue permettent le remplacement du joint d'huile en quelques minutes sans retirer le mât. Convient aux opérations d'entrepôt, d'usine et de port. Alésage, course et distance d'installation personnalisés disponibles pour les marques de chariots élévateurs OEM. MOQ 50 unités, délai de livraison en vrac de 25 à 35 jours. Envoyez le modèle du chariot élévateur, les exigences d’alésage/course et la quantité pour un devis.
Cylindre de levage de chariot élévateur

Cylindre de levage de chariot élévateur

Le vérin de levage de chariot élévateur Raydafon est le composant de levage vertical installé sur le mât qui élève et abaisse le tablier porte-fourches. Fabriqué en acier à haute résistance avec un piston assorti et une structure de bague d'étanchéité optimisée. Les modèles standard couvrent un alésage de Φ56-60 mm, une tige de Φ45 mm, une course de 1 500 à 1 505 mm et une pression de service de 17,5 à 18,1 MPa. Les modèles avancés incluent un dispositif tampon qui empêche les chocs violents en pleine course, protégeant ainsi à la fois la cargaison et la structure du mât. Compatible avec les chariots élévateurs électriques et diesel. Cinq modèles standard du N30M300 au A2A35M300, alésage et course personnalisés disponibles pour les OEM. MOQ 50 unités, délai de livraison en vrac de 25 à 35 jours. Envoyez le modèle de chariot élévateur, les exigences de course et la quantité pour un devis.
En tant que fabricant et fournisseur fiable Cylindre hydraulique de chariot élévateur en Chine, nos produits ont réussi la certification CE. Si vous souhaitez acheter des produits de qualité, veuillez nous contacter.
