Quelles sont les classifications des cylindres hydrauliques?

Cylindres hydrauliques, comme les composants d'actionnement principaux des systèmes hydrauliques, sont principalement responsables de la conversion efficace de l'énergie hydraulique en énergie mécanique, réalisant un mouvement alternatif linéaire ou un mouvement de balancement. Sa structure est rationalisée, les performances sont stables et peuvent obtenir un mouvement en douceur sans avoir besoin d'un dispositif de décélération, et il n'y a pas de dégagement de transmission, il est donc largement utilisé dans divers types de machines. Sur la base de différentes fonctions, les cylindres hydrauliques sont généralement classés dans les catégories suivantes.

Classification principale des cylindres hydrauliques

Cylindres à action unique

Un seul cylindre hydraulique par intérim est un dispositif hydraulique qui ne peut générer une poussée unidirectionnelle que par la poussée unilatérale d'huile hydraulique, et sa réinitialisation doit être complétée par des ressorts, un poids autonome ou des charges externes. L'appareil se compose d'un canon à cylindre, d'une culasse, d'un piston, d'une tige de piston et d'un dispositif d'étanchéité. L'huile hydraulique n'agit que d'un côté de la zone efficace du piston, tandis que l'autre chambre d'extrémité est en contact avec l'air.

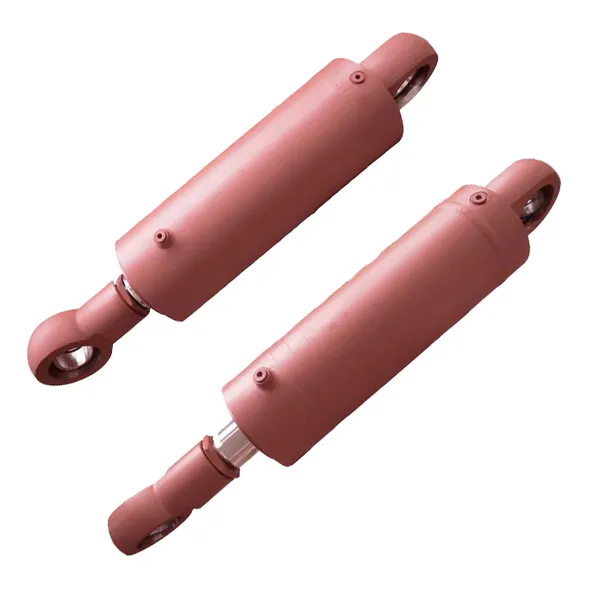

Modèles Raydafon:Cylindre hydraulique du camion à ordures, cylindre de levage hydraulique

Cylindres à double action

Le cylindre hydraulique à double action fait référence à un cylindre hydraulique qui peut saisir l'huile de pression des deux côtés du piston. Il est souvent utilisé comme composant de conduite pour les prises. L'actionneur d'un cylindre hydraulique à double action est le principal dispositif de sortie d'un système de mouvement hydraulique. Bien qu'il varie en taille, en type et en structure de conception, cette partie est généralement la plus observable. Ces actionneurs convertissent la pression liquide en mouvement linéaire rapide et contrôlable ou force pour entraîner la charge.

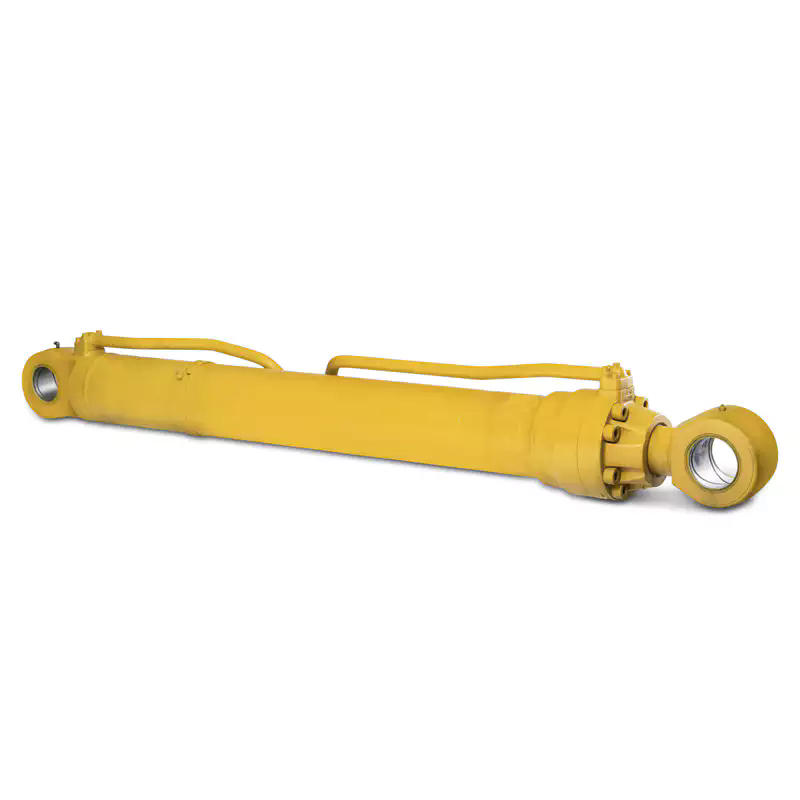

Modèles Raydafon:Excavatrice Cylindre hydraulique, chariot hydraulique de chariot élévateur

Cylindres télescopiques

Un cylindre hydraulique télescopique, également connu sous le nom de cylindre hydraulique à plusieurs étapes, se compose de deux pistons ou plus. Sa séquence d'extension est de grande à petite, et lorsqu'elle est rétractée, elle est de petite à grande. Ce cylindre hydraulique peut obtenir une course plus longue et une longueur plus courte lorsqu'elle est rétractée, avec une structure compacte.

Modèles Raydafon:

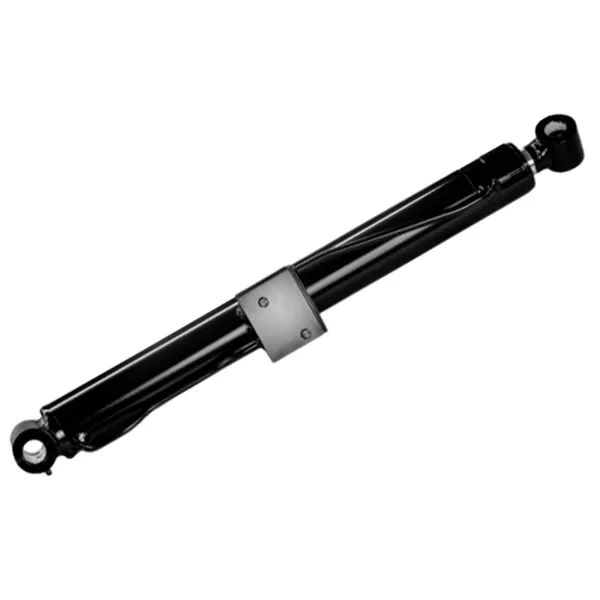

Cylindres hydrauliques de véhicule de travail aérien

Paramètres du produit deRaydafon'scylindre hydraulique

Science matérielle:

Baril: tubes en acier sans couture

TIDES: 4340 ACIER ALLIAGE + 0,05 mm Placage de chrome

MONTAGES: SAE FORGED SAE 1045 en acier au carbone

Tableau des paramètres techniques:
