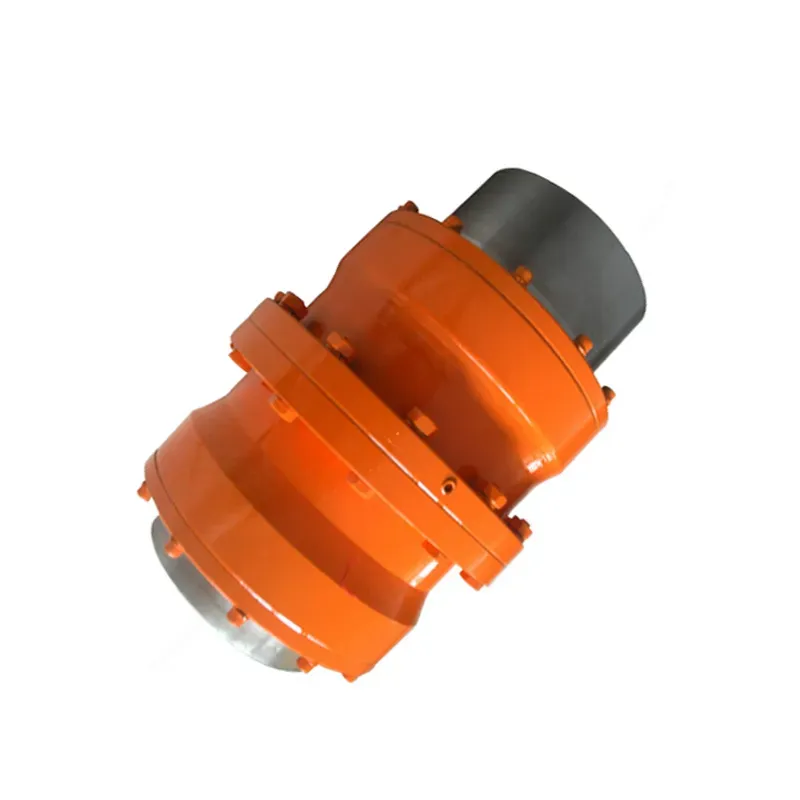

Remplacement de l'accouplement à engrenages en forme de tambour GIGL

Si vos machines lourdes (laminoirs d'aciéries, concasseurs de cimenterie, convoyeurs miniers) ont besoin d'un accouplement qui ne reculera pas en cas de couple élevé, le remplacement de l'accouplement à engrenages en forme de tambour GIGL de Raydafon est conçu pour ce travail précis.

Qu’est-ce qui le distingue ? Les dents en forme de tambour. Ils ne se contentent pas de transférer de l’énergie : ils gèrent les problèmes liés à une utilisation réelle. Le couple maximal atteint 2 000 kN·m, les tailles d'alésage vont de 50 mm à 400 mm et cela peut prendre jusqu'à 1,5 degrés de désalignement angulaire. De plus, il compense les décalages axiaux et radiaux qui useraient rapidement les accouplements ordinaires. Nous le fabriquons à partir d'acier 42CrMo à haute résistance, puis rectifions les dents de l'engrenage à développante avec précision, afin que la puissance circule en douceur et que l'usure reste faible. Il n’est pas étonnant que ce soit un incontournable pour les personnes ayant besoin d’accouplements à engrenages pour les machines lourdes ou d’accouplements à engrenages à couple élevé pour les applications industrielles ; il continue de fonctionner même lorsque les machines sont fortement poussées.

Cet accouplement n’est pas seulement robuste, il est également intelligent en termes de maintenance. Il est certifié ISO 9001, vous savez donc que la qualité est là. L'engrenage est lubrifié, ce qui réduit les vibrations et lui permet de durer plus longtemps, même dans les mines poussiéreuses ou les cimenteries étouffantes. Et comme il est compact, son installation sur des laminoirs ou des entraînements de convoyeurs ne constitue pas un gros projet. C'est pourquoi il constitue le premier choix en matière d'accouplements à engrenages à tambour durables et d'accouplements à engrenages personnalisés pour les équipements miniers ; nous ajustons les tailles ou les traitements de surface pour répondre exactement aux besoins de votre configuration.

L'usine de Raydafon se trouve en Chine, nous équilibrons donc une bonne qualité et des prix raisonnables. Nous ne vendons pas seulement une pièce unique : nous travaillons avec vous pour obtenir le bon accouplement pour vos machines. Moins de temps d'arrêt, une meilleure efficacité et un accouplement qui maintient votre équipement lourd en mouvement ? C’est ce que nous livrons.

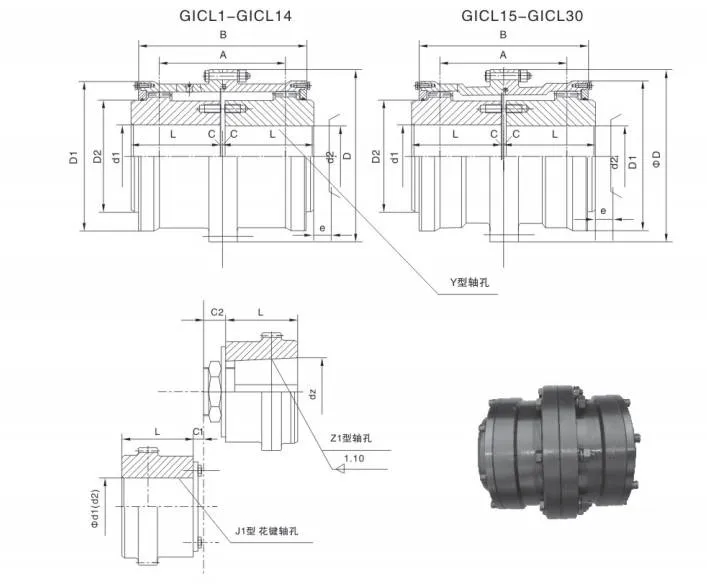

Spécification du produit

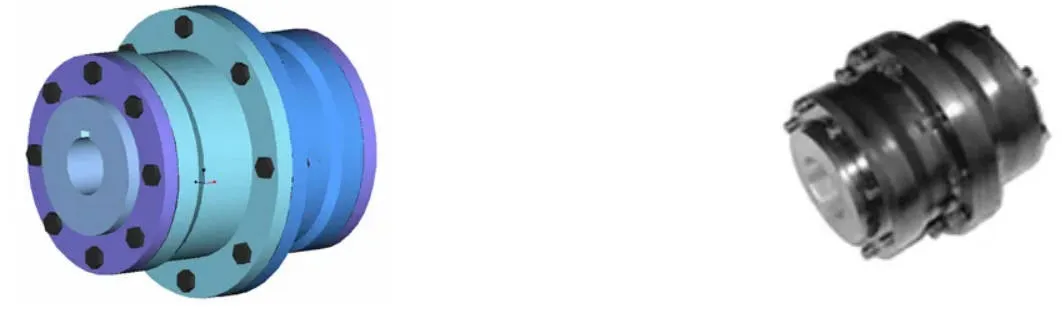

Caractéristiques du produit

L'accouplement à engrenages en forme de tambour GIGL se distingue comme une option haute performance dans les systèmes d'accouplement à engrenages flexibles, conçu sur mesure pour les scénarios industriels difficiles où une transmission de puissance fiable n'est pas négociable. Ce qui fait de cet accouplement à engrenages en forme de tambour avancé un choix de premier ordre est sa capacité à gérer efficacement le désalignement angulaire tout en conservant intactes les capacités de transmission de couple élevé, une demande clé pour les installations industrielles lourdes. Comparé aux accouplements à engrenages à dents droites, le modèle GIGL prend la tête en termes de capacité de charge : dans les mêmes conditions de diamètre extérieur du manchon intérieur et de diamètre extérieur d'accouplement maximum, il offre une augmentation moyenne de 15 à 20 % de la tolérance de charge, ce qui en fait un choix idéal pour les applications d'accouplements à engrenages en forme de tambour GIGL à charge élevée.

L'un de ses plus grands avantages est la compensation améliorée du déplacement angulaire, un facteur critique pour les équipements où les arbres risquent de ne pas rester parfaitement alignés. Lorsque le déplacement radial est nul, les accouplements à engrenages à dents droites ne peuvent gérer qu'un déplacement angulaire de 1°, mais l'accouplement à engrenages en forme de tambour GIGL augmente pour permettre jusqu'à 1°30', soit une amélioration de 50 %. Même lorsque le module, le nombre de dents et la largeur des dents sont identiques, les dents en forme de tambour de cet accouplement lui permettent de gérer un déplacement angulaire plus important que les dents droites. Cela le rend idéal pour les environnements à faible vitesse et à forte charge qui nécessitent des performances d'accouplement à engrenages à couple élevé, comme dans les machines minières ou métallurgiques où la tolérance de désalignement de l'accouplement à engrenages en forme de tambour GIGL change la donne.

La surface des dents en forme de tambour de cet accouplement flexible fait également des merveilles pour améliorer le contact entre les dents internes et externes. Il résout les problèmes courants liés aux accouplements à dents droites, tels que la compression des bords et la concentration des contraintes aux extrémités des dents en cas de déplacement angulaire. Dans le même temps, il réduit la friction et l'usure, diminue les niveaux de bruit et prolonge les intervalles de maintenance, ce qui permet aux entreprises d'économiser du temps et de l'argent en matière d'entretien. Un autre avantage pratique est la forme évasée du manchon de dent extérieur : elle facilite grandement le montage et le démontage des dents internes et externes, ce qui améliore l'efficacité opérationnelle quotidienne des équipes travaillant avec les installations d'accouplements à engrenages à tambour GIGL.

En ce qui concerne l'efficacité de la transmission, l'accouplement à engrenages en forme de tambour GIGL atteint un taux impressionnant de 99,7 %, un chiffre qui témoigne de sa fiabilité pour les utilisations d'accouplements à engrenages industriels, des systèmes de convoyeurs dans la fabrication aux machines lourdes dans la construction. Grâce à ces solides attributs, les accouplements à engrenages en forme de tambour comme le GIGL ont largement remplacé les versions à dents droites dans le monde entier, en particulier dans les applications où les performances durables des accouplements à engrenages en forme de tambour GIGL sont indispensables. Le manchon de dent extérieur utilise des dents en forme de tambour pour un engrènement fluide, et il est fabriqué en acier de haute qualité avec des surfaces de dents moyennement dures pour supporter de lourdes charges. Si les clients ont besoin d'encore plus de performances, nous pouvons fournir un durcissement de la surface de la dent (avec HRC ≥ 56) pour améliorer sa durabilité. De plus, l'accouplement est doté d'une conception légère qui maintient une faible inertie de rotation, ce qui est parfait pour les équipements où la vitesse et la précision comptent.

Pour que l'accouplement à engrenages à tambour GIGL continue de fonctionner correctement à long terme, il est équipé de structures de lubrification et de joints fiables qui prolongent sa durée de vie et simplifient la maintenance. Sa conception symétrique garantit une excellente interchangeabilité, ce qui facilite le remplacement des pièces si nécessaire. Pour les opérations à grande vitesse où les vitesses périphériques dépassent 36 m/s, nous appliquons un équilibrage dynamique pour éviter les vibrations et garantir des performances stables. Les configurations de trous d'arbre offrent également de la flexibilité : combinant les types Y, Z1 et J1 pour s'adapter aux différents besoins de connexion de diverses machines industrielles qui utilisent l'accouplement à engrenages en forme de tambour GIGL. Raydafon, un fabricant de confiance, produit une gamme complète d'accouplements à engrenages en forme de tambour au-delà de GIGL, notamment les variantes GICL, GIICL, GICLZ, GIICLZ et NGCL, toutes répondant aux normes strictes de l'industrie pour garantir la qualité.

Cet accouplement rigide-flexible présente de nombreux avantages : structure compacte, petit rayon de braquage, capacité de charge élevée, efficacité de haut niveau, faible bruit et longs cycles de maintenance. Il est particulièrement bien adapté aux conditions difficiles et à faible vitesse dans des industries telles que la métallurgie (pour les laminoirs), l'exploitation minière (pour les concasseurs), le levage et le transport (pour les grues), ainsi que les transmissions d'arbres de machines pétrolières, chimiques et générales - tous les domaines où la robustesse de l'accouplement à engrenages en forme de tambour GIGL brille. Cela dit, il est important de le noter : en raison de sa grande rigidité et de sa flexibilité sans élasticité, il n'est pas recommandé pour les machines qui nécessitent un amortissement des vibrations, un tampon ou un alignement d'arbre extrêmement strict, comme les équipements de précision où même de petites vibrations peuvent affecter les performances.
