Remplacement de l'accouplement à engrenages en forme de tambour GICLZ

L'accouplement à engrenages à tambour GICLZ de Raydafon est spécialement conçu pour le transfert de puissance à couple élevé dans les machines industrielles lourdes, comme les aciéries, les cimenteries et les équipements miniers. Il s’agit de la pièce de transmission essentielle pour gérer les environnements de travail difficiles et impitoyables. Qu’est-ce qui le distingue ? Une conception de dents en forme de tambour, avec ces dents fabriquées en acier 42CrMo à haute résistance. Cette construction lui permet de gérer jusqu'à 2 000 kN·m de couple, de s'adapter à des diamètres d'alésage allant de 50 mm à 400 mm et même de gérer des désalignements angulaires jusqu'à 1,5 degrés, tout en maintenant un jeu ultra faible pour un flux de puissance fluide et régulier.

Pour les opérations de machinerie lourde, cet accouplement à engrenages à tambour à couple élevé réduit considérablement l'usure des composants. Il est parfait comme accouplement à engrenages à tambour conçu uniquement pour les machines lourdes et constitue un premier choix pour les accouplements à engrenages à tambour qui s'adaptent comme un gant aux équipements industriels. Les tolérances de fabrication serrées de Raydafon signifient que cet accouplement résiste aux environnements industriels difficiles : moins de vibrations perturbant les performances de l'équipement et beaucoup moins de déplacements pour la maintenance (ce qui permet également d'économiser du temps et de l'argent).

Encore une victoire : l’accouplement à tambour GICLZ est certifié ISO 9001. Ses dents d'engrenage sont lubrifiées là où elles s'engrènent, et l'ensemble de l'unité est construit de manière robuste, de sorte qu'il dure plus longtemps même lorsque la poussière est épaisse ou que les températures atteignent des extrêmes. L'installation est également un jeu d'enfant grâce à sa conception soudée compacte, idéale pour les laminoirs, les systèmes de convoyeurs et les configurations similaires. Il n’est pas étonnant qu’il s’agisse d’un accouplement à engrenages à tambour de longue durée et un favori pour les accouplements à engrenages à tambour personnalisés adaptés aux équipements miniers.

Basée en Chine, Raydafon propose toutes sortes de modifications personnalisées pour les entreprises du monde entier. Besoin d'une taille spécifique ? Fait. Vous souhaitez une cémentation (ou un autre traitement de surface) pour une durabilité accrue ? Aucun problème. Et tout cela à des prix compétitifs, sans pour autant lésiner sur la qualité. Ajoutez ce couplage à votre configuration et vous obtiendrez une durée de vie plus longue de l'équipement et une meilleure efficacité globale. Pour les entreprises de l’industrie lourde qui cherchent à moderniser leurs systèmes de transmission, il s’agit d’un choix solide et fiable.

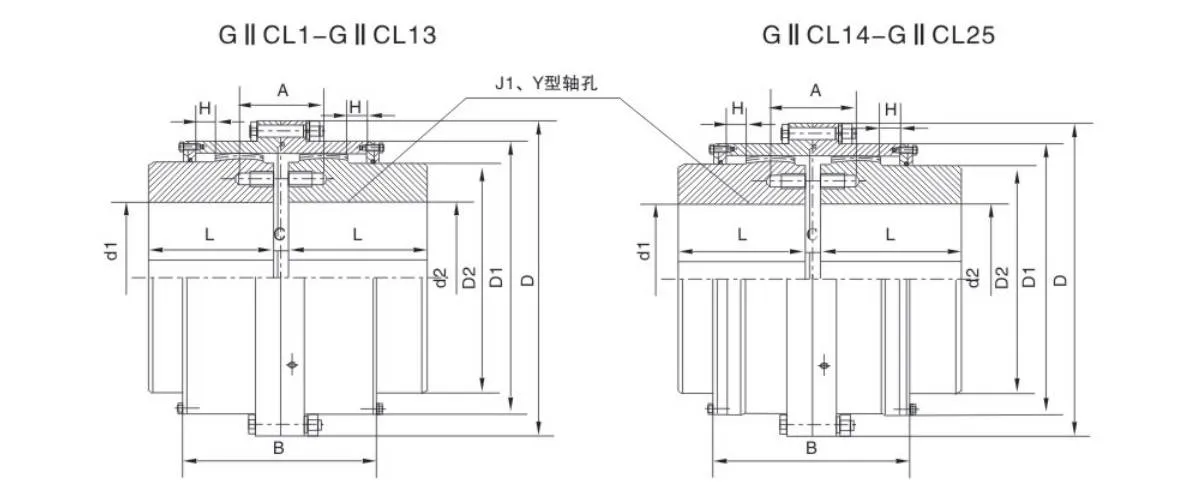

Spécification du produit

(1)La qualité et le moment d'inertie sont une approximation calculée.

par Le plus petit diamètre de la longueur de l'axe.

(2) La bague d'étanchéité D2≥465 mm est adoptée par la surface circulaire feutrée par le caoutchouc.

(3) les tailles des trous d'essieu marquées « * » dans le tableau ne s'appliquent qu'au demi-accouplement dz.

(4) permettre la compensation d'orientation 1e 30'.

(5) Autoriser la compensation radiale ΔY=0,026 ΔA.

Avantages du produit

En tant que produit clé de la gamme de composants de transmission mécanique de Raydafon, l'accouplement à engrenages en forme de tambour GICLZ démontre systématiquement des performances exceptionnelles dans divers scénarios industriels qui nécessitent une transmission de puissance stable. Cet accouplement à engrenages flexible en forme de tambour très apprécié peut non seulement améliorer efficacement l'efficacité du fonctionnement de l'équipement, mais également résoudre avec précision divers problèmes courants dans le processus de connexion d'arbre, ce qui en fait un composant préféré pour de nombreuses entreprises industrielles dans la configuration des systèmes de transmission.

En termes de capacité de transmission de couple, l'accouplement à engrenages en forme de tambour GICLZ présente des performances extrêmement importantes et peut être qualifié d'excellent accouplement à engrenages à couple élevé. Il peut facilement supporter diverses charges lourdes, avec une efficacité de transmission pouvant atteindre 99,7 %. Ces excellentes performances lui permettent de jouer un rôle irremplaçable dans des conditions de travail à faible vitesse et à forte charge dans des domaines tels que les mines et la métallurgie, offrant des garanties de transmission fiables pour la production stable de ces industries.

De plus, l'accouplement à engrenages en forme de tambour GICLZ possède également une excellente capacité d'adaptation aux désalignements et constitue un puissant accouplement à engrenages à fort désalignement. Il peut compenser efficacement les désalignements angulaires, radiaux et axiaux. En particulier, ses performances de déplacement angulaire optimisées améliorent efficacement les conditions de contact avec la surface de la dent. Par rapport aux accouplements à dents droites, il prolonge considérablement sa propre durée de vie, réduit le temps d'arrêt de l'équipement et de maintenance provoqué par l'usure de l'accouplement et améliore encore la continuité de fonctionnement de l'ensemble du système de production.

Une grande durabilité et de faibles coûts de maintenance sont également des avantages importants de cet accouplement de Raydafon. Il est fait de matériaux à haute résistance et durables, avec un faible bruit et de faibles vibrations pendant le fonctionnement. Cela réduit non seulement son propre taux d’usure, mais atténue également la perte des équipements connectés. Il s'agit d'un accouplement à engrenages flexible et fiable à usage industriel, adapté aux environnements difficiles tels que l'industrie chimique et les énergies renouvelables. Dans ces domaines où les exigences en matière de performances des équipements sont extrêmement élevées, il apporte des performances stables et aide les entreprises à réduire les coûts d'exploitation et de maintenance des équipements.

De plus, la conception de l'accouplement à engrenages en forme de tambour GICLZ prend également pleinement en compte la commodité d'installation et le contrôle des coûts à long terme. Sa structure compacte, combinée à une forte capacité de charge, garantit des performances de fonctionnement efficaces en tant qu'accouplement à engrenages industriel, qui peut prendre en charge le fonctionnement continu à long terme de l'équipement sans interventions de maintenance fréquentes. Ce concept de conception est tout à fait cohérent avec l'engagement de Raydafon à fournir des composants interchangeables de haute qualité pour le marché mondial, apportant ainsi des solutions de transmission plus rentables aux entreprises industrielles du monde entier.

Caractéristiques du produit

L'accouplement à engrenages en forme de tambour GICLZ produit par Raydafon est strictement conforme aux normes JB/ZQ pour les paramètres et dimensions de base, et répond pleinement aux exigences des spécifications techniques JB/ZQ4382-86 pour les accouplements à engrenages. Il s'agit d'une solution d'accouplement à engrenages flexible en forme de tambour très appréciée dans le domaine de la transmission industrielle. Spécialement conçu pour connecter des arbres de transmission coaxiaux horizontaux, cet accouplement peut s'adapter de manière flexible aux écarts angulaires et aux déplacements radiaux de l'arbre dans des conditions de travail réelles. Il permet également un mouvement libre axial limité de l'arbre, s'adaptant facilement à la dilatation et à la contraction thermique de l'arbre provoquées par les changements de température pendant le fonctionnement, offrant ainsi une garantie fiable pour la transmission stable de l'équipement.

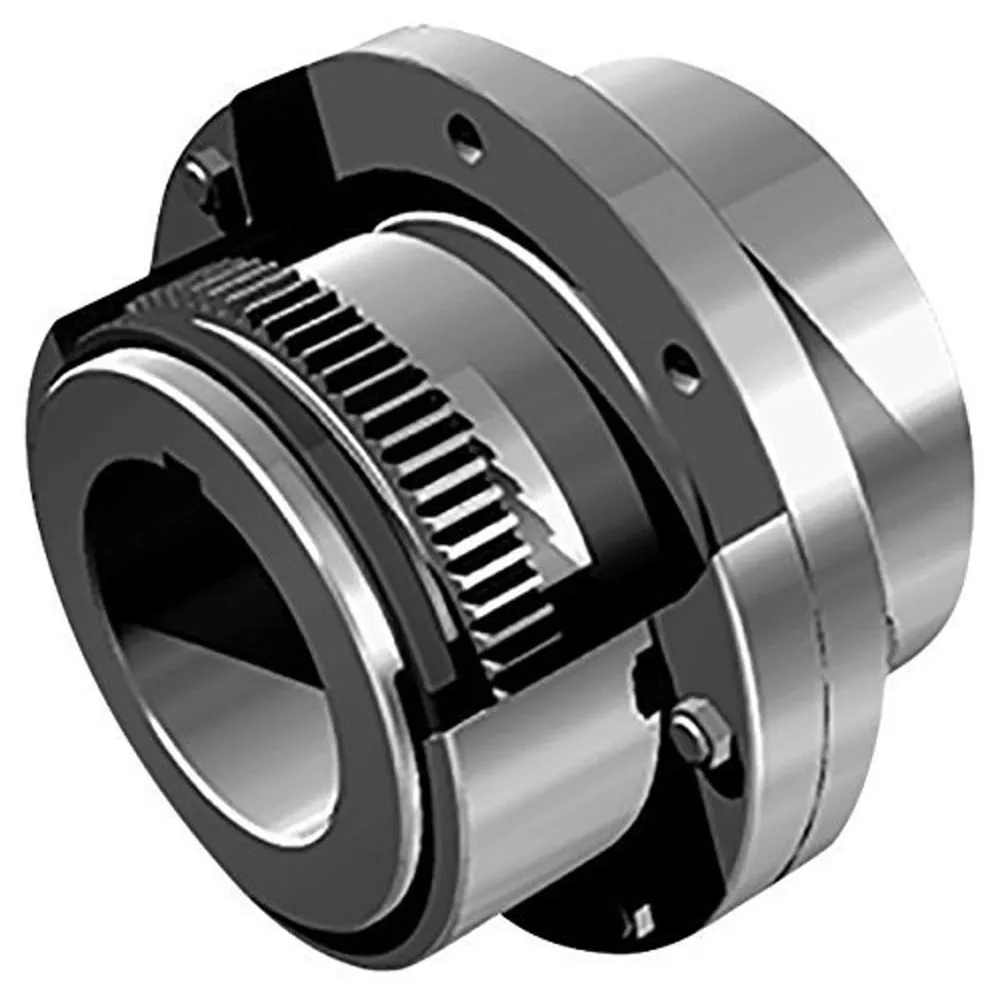

La caractéristique de conception la plus importante de l'accouplement à engrenages en forme de tambour GICLZ réside dans sa structure de manchon d'engrenage externe en forme de tambour. Cette conception permet aux dents internes et externes de l'accouplement d'atteindre un état d'engrènement optimal, améliorant considérablement la stabilité de la transmission. L'accouplement est en acier de haute qualité avec des surfaces dentées moyennement dures. S'appuyant sur son matériau solide et sa structure raisonnable, il devient un accouplement à engrenages en forme de tambour à couple élevé et hautes performances, offrant une excellente capacité de charge et capable de gérer facilement les besoins de transmission de charges lourdes dans des scénarios industriels. Pour améliorer encore ses performances, les surfaces des dents peuvent subir un traitement de durcissement pour atteindre une norme de dureté HRC ≥ 56. Après durcissement, la capacité portante de l'accouplement est considérablement améliorée tout en conservant sa caractéristique de légèreté et sa faible inertie en rotation, sans imposer de charges supplémentaires sur l'arbre.

En termes de fiabilité, l'accouplement à engrenages en forme de tambour GICLZ est également très performant. Il est équipé de structures de lubrification et de composants d'étanchéité avancés. Une bonne lubrification peut réduire l'usure de la surface des dents, tandis qu'une étanchéité de haute qualité peut empêcher efficacement les fuites d'huile lubrifiante et l'intrusion d'impuretés. Cela prolonge non seulement la durée de vie de l'accouplement, mais simplifie également l'entretien quotidien. En tant qu'accouplement à engrenages en forme de tambour à compensation de désalignement élevée, sa conception structurelle symétrique confère à ses composants une excellente interchangeabilité, rendant la maintenance et le remplacement des pièces plus efficaces et plus pratiques. Lorsque la vitesse linéaire de fonctionnement de l'accouplement dépasse 36 m/s, un traitement d'équilibrage dynamique précis garantit un fonctionnement stable de l'équipement, évitant que les vibrations provoquées par un fonctionnement à grande vitesse n'affectent la précision de la transmission.

Pour répondre aux exigences de connexion de différents équipements, l'accouplement à engrenages en forme de tambour GICLZ offre une variété de schémas de configuration de trous d'arbre, couvrant plusieurs combinaisons de trous d'arbre telles que le type Y, le type Z1 et le type J1. Quel que soit le type de scénario de connexion d'arbre, une méthode d'installation appropriée peut être trouvée. Raydafon dispose d'une gamme complète dans le domaine des accouplements à engrenages. En plus du type GICLZ, il propose également plusieurs séries de produits, notamment GICL, GⅡCL, GⅡCLZ et NGCL. Grâce à sa matrice de produits en série complète, Raydafon est devenu un fournisseur fiable d'accouplements à engrenages flexibles dans le domaine industriel, et ses produits sont largement utilisés dans les systèmes de transmission de diverses industries telles que la métallurgie, les mines, le génie chimique et l'énergie électrique.

En termes de comparaison de capacité de charge, l'accouplement à engrenages en forme de tambour GICLZ présente des avantages significatifs. Dans les conditions du même diamètre extérieur du manchon intérieur et du même diamètre extérieur maximal de l'accouplement, sa capacité de charge est de 15 à 20 % supérieure à celle des accouplements à dents droites, ce qui lui permet de transmettre un couple plus important dans un espace d'installation plus compact. En termes de performances de compensation du désalignement, cet accouplement à engrenages en forme de tambour est encore plus remarquable. Lorsque le déplacement radial est nul, sa compensation de déplacement angulaire peut atteindre 1°30′, soit une amélioration de 50 % par rapport aux accouplements à dents droites. Il peut fonctionner de manière stable même dans des conditions de travail où la précision de l'alignement de l'arbre n'est pas idéale. De plus, sous le même module, le même nombre de dents et la même largeur de dent, la structure dent en forme de tambour peut atteindre une plus grande compensation de déplacement angulaire, avec une adaptabilité dépassant de loin celle des accouplements à dents droites.

La conception de la surface des dents en forme de tambour de l'accouplement à engrenages en forme de tambour GICLZ peut également optimiser l'état de contact des dents internes et externes. Lorsqu'il y a un déplacement angulaire dans l'arbre, cela évite efficacement l'extrusion des bords sur les surfaces des dents, réduit la concentration des contraintes et améliore en même temps la résistance à l'usure et la résistance au frottement des surfaces des dents, réduit le bruit pendant la transmission, prolonge l'intervalle de maintenance de l'équipement, réduit les temps d'arrêt pour la maintenance et améliore l'efficacité de la production. De plus, les deux extrémités du manchon d'engrenage externe de l'accouplement adoptent une forme en cloche. Cette conception détaillée rend l'installation et le démontage de l'accouplement plus pratiques, économisant ainsi les coûts d'heures de travail lors de l'assemblage et de la maintenance de l'équipement.

Avec un rendement de transmission pouvant atteindre 99,7 %, l'accouplement à engrenages en forme de tambour GICLZ est devenu une alternative privilégiée aux accouplements à dents droites dans le monde entier. Raydafon dispose d'un système de production complet, qui peut garantir que chaque accouplement GICLZ a des spécifications complètes et répond aux normes, offrant aux utilisateurs des produits stables et fiables. En tant qu'accouplement à engrenages industriel en forme de tambour efficace, il possède à la fois rigidité et flexibilité mais manque d'élasticité. Par conséquent, il ne convient pas aux conditions de travail nécessitant un amortissement et une mise en mémoire tampon des vibrations, et il ne peut pas non plus être utilisé dans des équipements mécaniques qui ont des exigences strictes en matière de précision d'alignement des arbres. Les utilisateurs peuvent faire des sélections raisonnables en fonction des besoins réels en matière de conditions de travail.

Commentaires des clients

⭐⭐⭐⭐⭐ Li Ming, ingénieur principal, Tianjin Heavy Machinery Co., Ltd.

Depuis des mois maintenant, nous avons installé l'accouplement à engrenages à tambour GICLZ de Raydafon sur les équipements industriels à grande échelle de notre usine, et ses performances réelles ont largement dépassé nos attentes. La conception à engrenage à tambour de cet accouplement est incroyablement pratique. Auparavant, l'équipement vibrait toujours sensiblement pendant le fonctionnement : les opérateurs se plaignaient du bruit fort et des « tremblements » de la machine. Après l'avoir remplacé par cet accouplement, l'amplitude des vibrations a été réduite de plus de moitié, permettant à l'ensemble de l'équipement de fonctionner de manière stable et fluide. De plus, son corps est constitué de matériaux solides. Les équipements de notre atelier fonctionnent sous de lourdes charges toute l'année, fonctionnant en continu pendant plus de dix heures comme routine courante. Pourtant, cet accouplement à engrenages à tambour industriel GICLZ pour usage intensif ne nous a jamais fait défaut ; l'usure de la surface de la dent est extrêmement légère et elle semble toujours presque neuve une fois démontée pour inspection. L'installation est également sans tracas : deux personnes de notre équipe technique l'ont terminée en moins d'une heure en suivant les instructions, pas besoin de faire appel à une équipe tierce. Ce qui mérite d’être mentionné, c’est le service client de Raydafon. Plus tôt, lorsque nous avions des doutes sur le jeu d'installation de l'accouplement à engrenages à tambour pendant le débogage, après consultation en ligne, l'ingénieur a non seulement répondu instantanément, mais a également envoyé une vidéo de débogage détaillée. Le service est exceptionnellement attentionné et toute l’équipe reconnaît hautement ce produit.

⭐⭐⭐⭐⭐ James Mitchell, responsable de la maintenance, New York Steel Works, États-Unis

Dans notre usine de New York, l'accouplement à engrenages à tambour GICLZ de Raydafon est définitivement une « solution aux problèmes ». Auparavant, les équipements de laminage d'acier de l'usine étaient depuis longtemps confrontés à des problèmes de bruit et de vibrations. En particulier lors d'un fonctionnement à couple élevé, l'accouplement entraînait l'arbre d'entraînement à émettre un « bourdonnement », obligeant les employés des postes de travail à proximité à porter des écouteurs antibruit. Lors de la maintenance, nous avons également constaté un desserrage fréquent des composants causé par les vibrations. Depuis son remplacement par cet accouplement à engrenages à tambour GICLZ à couple élevé, la situation s'est complètement améliorée. Sa structure unique d'engrenage à tambour peut disperser intelligemment les contraintes pendant le fonctionnement, réduisant non seulement le bruit de l'équipement dans la plage de conformité, mais minimisant également l'usure des composants causée par les vibrations. Son installation est extrêmement simple : notre équipe de maintenance n’a pas passé beaucoup de temps à effectuer le remplacement. Après l'avoir utilisé pendant une si longue période, il reste stable, qu'il s'agisse de gérer des charges de couple de haute intensité ou de faire face aux impacts lors du démarrage et de l'arrêt de l'équipement, sans aucune panne. Désormais, non seulement nous continuons à l'utiliser sur les équipements existants, mais nous prévoyons également d'adopter pleinement l'accouplement industriel à engrenages à tambour GICLZ à réduction de bruit de Raydafon pour les nouvelles lignes de production à venir. C’est imbattable en termes de rentabilité et de fiabilité.

⭐⭐⭐⭐⭐ Maria González, directrice des opérations, Madrid Industrial Group, Espagne

L'accouplement à engrenages à tambour GICLZ de Raydafon a été d'une grande aide pour les opérations de production de notre usine de Madrid ! Le plus gros problème avec les accouplements d'autres marques que nous utilisions auparavant était le désalignement de l'arbre : après que l'équipement ait fonctionné pendant un certain temps, l'accouplement s'écartait toujours de l'arbre du moteur et de l'arbre de la machine en travail, ce qui entraînait une efficacité réduite de la transmission de puissance et une usure fréquente des composants connectés. Nous avons dû arrêter la chaîne de production plusieurs fois par mois juste pour des raisons de maintenance. Après être passé à cet accouplement à engrenages à tambour GICLZ anti-désalignement, sa conception à engrenage à tambour résout parfaitement ce problème. Il peut automatiquement compenser les écarts d'installation dans une certaine plage et le système d'arbre peut toujours maintenir un alignement précis même lorsque l'équipement fonctionne à grande vitesse pendant une longue période. De plus, sa résistance aux chocs est excellente. L'équipement d'estampage de notre ligne de production génère une force d'impact importante pendant le fonctionnement, et cet accouplement peut toujours la tamponner de manière stable, permettant ainsi à l'ensemble du processus de production de fonctionner de manière fluide et stable. Plus important encore, la fréquence de maintenance a été réduite des deux tiers par rapport à avant, ce qui minimise considérablement les pertes causées par les arrêts des lignes de production. Dans les scénarios industriels à forte charge, il s'agit sans aucun doute d'un « must-have » fiable.

⭐⭐⭐⭐⭐ Pierre Lefevre, Responsable Ingénierie, Paris Mechanical Solutions, France

Après avoir installé l'accouplement à engrenages à tambour GICLZ de Raydafon sur l'équipement de notre usine parisienne, l'efficacité opérationnelle et la stabilité ont été élevées à un niveau supérieur. La conception des engrenages à tambour de cet accouplement est dotée d'une « flexibilité » : elle peut non seulement absorber efficacement la charge d'impact pendant le fonctionnement de l'équipement, mais également réduire l'usure des engrenages et des roulements connectés. Auparavant, nous devions remplacer les pièces vulnérables de l'équipement de traitement tous les mois, mais désormais le cycle de remplacement a été étendu à trois mois, réduisant considérablement le coût des consommables. Le processus d'installation est également sans problème : nos ingénieurs ont terminé l'assemblage en moins d'une heure en suivant les étapes d'installation de l'accouplement à engrenages à tambour GICLZ dans le manuel, sans avoir besoin de débogage supplémentaire. Jusqu'à présent, la surface des dents de l'accouplement est toujours lisse, sans déformation ni rouille, et sa durabilité est de loin supérieure à celle des autres marques que nous avons utilisées. Pour les entreprises qui recherchent la fiabilité de leurs équipements et l'efficacité de leur production, cet accouplement industriel à engrenages à tambour GICLZ à haut rendement est sans aucun doute un excellent choix.

Pourquoi choisir Raydafon

Présent dans l'industrie des composants de transmission mécanique depuis plus d'une décennie, Raydafon a débuté à Hangzhou en 2006 avec un objectif clair : « fournir des solutions de transmission fiables ». Nous ne nous contentons pas de fabriquer des produits ; nous nous concentrons plutôt sur la fourniture de solutions pratiques et performantes adaptées aux scénarios industriels de divers secteurs. Au fil des années, nous avons acquis une solide réputation en tant que fabricant d’accouplements à engrenages digne de confiance auprès de nombreux clients, et notre activité d’exportation n’a cessé de croître. Chaque accouplement que nous produisons est conforme aux normes internationales, le tout pour garantir que nos clients peuvent utiliser nos produits en toute tranquillité d'esprit.

Les clients qui ont travaillé avec nous savent que la force exceptionnelle de Raydafon réside dans nos accouplements à engrenages à couple élevé. Les sites industriels sont souvent des environnements difficiles, où les équipements fonctionnent sous de lourdes charges pendant de longues périodes. Nos accouplements à engrenages à couple élevé sont spécialement conçus pour gérer des conditions aussi exigeantes : ils permettent une transmission de puissance stable et efficace tout en minimisant les temps d'arrêt des équipements pour la maintenance, ce qui évite aux clients bien des tracas. Prenez par exemple les accouplements à engrenages flexibles que nous fournissons pour les machines lourdes : nous sélectionnons uniquement des matériaux durables et de haute qualité lors de la production et adoptons des techniques industrielles avancées. Cela garantit que nos produits offrent non seulement des performances de premier ordre, mais également une longue durée de vie. Nous n'avons jamais recours à l'approche « bas prix et mauvaise qualité » ; au lieu de cela, nous nous efforçons d’équilibrer la qualité sans compromis et la rentabilité pour nos clients. C'est pourquoi tant d'industries ayant besoin de systèmes d'accouplement à engrenages industriels robustes sont disposées à nouer des partenariats à long terme avec nous.

De plus, Raydafon comprend parfaitement les tenants et les aboutissants de la « personnalisation à la demande ». Chaque client a des exigences uniques en matière d'équipement, de conditions de travail et de couple. Nous n'imposons jamais de solution universelle. Au lieu de cela, nous concevons des solutions d’accouplement à engrenages sur mesure en fonction de leurs besoins spécifiques. Qu'il s'agisse d'un modèle standard ou d'une variante spécialisée nécessitant un développement personnalisé, notre usine de fabrication moderne et notre équipe R&D effectuent des contrôles stricts à chaque étape : de la conception et de la production aux tests. Nous restons au top du contrôle qualité à chaque étape pour garantir que tous les produits répondent aux certifications internationales. Choisir Raydafon signifie bien plus que simplement acheter un accouplement à engrenages ; nous fournissons également un support technique continu (les clients peuvent nous contacter à tout moment pour toute question) et nous livrons toujours à temps. C’est précisément grâce à cela que nous avons maintenu une solide position parmi les fournisseurs d’accouplements à engrenages du monde entier.
