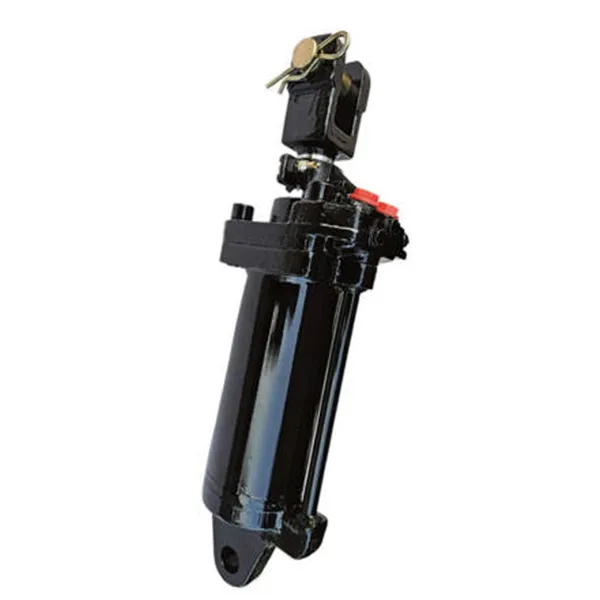

EP-TF1304.55.012 Cylindre de levage hydraulique

Spécifications d'ingénierie de base

Composants du produit

L'échange de votre ancien cylindre contre le cylindre de levage hydraulique EP-TF1304.55.012 est un mouvement intelligent, mais pour tirer le meilleur parti de ce cylindre de lifting hydraulique robuste, vous voudrez l'associer avec les bonnes pièces. Parlons de ce qui fonctionne le mieux.

Commencez par des vannes de contrôle hydrauliques - ces petits formes de travail doivent répondre aux exigences du débit du cylindre. Si la notation GPM / LPM de votre valve est trop faible, elle obstruera le système, ralentissant le mouvement du cylindre de levage hydraulique industriel. Personne ne veut une configuration lagy, donc faire correspondre la valve aux besoins du cylindre est non négociable.

Ensuite, il y a la pompe hydraulique. Si vous passez à un cylindre de portance hydraulique plus robuste comme celui-ci, votre pompe actuelle pourrait ne pas le couper. Vous devez vérifier s'il peut pousser suffisamment de liquide pour maintenir le cylindre en mouvement à la vitesse dont vous avez besoin. Une pompe sous-dimensionnée retiendra même le cylindre de levage hydraulique lourd le plus dur, alors ne passez pas ce chèque.

Et ne négligeons pas les bases: liquide hydraulique haut de gamme et filtres. Considérez-les comme l'élément vital de votre cylindre de levage hydraulique. Le liquide propre maintient les joints en forme, l'arrêt des fuites et l'usure qui peuvent réserver les performances. Pakiming sur du liquide bon marché ou de vieux filtres est un moyen rapide de raccourcir la durée de vie de ce cylindre de portance hydraulique fiable - donc des folies un peu ici, cela en vaut la peine.

Comment calculer la capacité de levage d'un cylindre hydraulique

Déterminer à quel point un cylindre hydraulique peut soulever n'est pas seulement un exercice de mathématiques - il est clé pour choisir le bon pour votre équipement. Que vous utilisiez un cylindre de levage hydraulique pour les ascenseurs de ciseaux, que vous déplacez les matériaux directement ou les voitures hissées, obtenir la bonne taille protège les choses, fonctionne bien et de coûter plus que nécessaire.

Commencez par la formule de base, pas besoin de la compliquer. La force de levage descend à la pression du temps de la zone efficace du cylindre. En métrique, c'est la force (dans les newtons) = pression (pascaux) × zone (mètres carrés). Pour l'impérial, c'est la force (livres) = pression (psi) × zone (pouces carrés). Pour obtenir la zone, utilisez simplement des temps π (la moitié du diamètre d'alésage) au carré. Supposons que vous ayez un cylindre de levage hydraulique lourd avec un alésage de 100 mm (c'est environ 3,94 pouces) fonctionnant à 200 bar (environ 2 900 psi). La superficie serait de 3,14 fois (0,05 mètre carré), soit 0,00785 mètre carré. Multipliez cela par 200 × 10⁵ Pascals, et vous regardez environ 15 700 Newtons de force - beaucoup pour gérer des charges difficiles.

Ensuite, n'oubliez pas la longueur de course. La hauteur de votre relevé en dépend en dépend de cela. Qu'il s'agisse d'un cylindre de lifting hydraulique compact pour les niveaux de quai ou un temps à long terme pour les ascenseurs télescopiques, assurez-vous que le course correspond au mouvement vertical dont vous avez besoin. Trop court et vous ne pouvez pas atteindre; Trop longtemps, et vous gaspillez de l'espace.

Ensuite, il y a des trucs du monde réel qui coupent cette force théorique - la friction, l'angle auquel le cylindre est monté, à quelle vitesse il se déplace. C’est pourquoi vous ajoutez un facteur de sécurité, généralement 1,2 à 1,5. Pour les cylindres de levage hydraulique verticaux dans des endroits critiques comme les ascenseurs ou les plates-formes aériennes, cette marge supplémentaire n'est pas facultative - c'est un must pour assurer la sécurité des choses.

Enfin, vérifiez comment le cylindre est monté. La façon dont il est attaché affecte la façon dont il transfère la force. Si vous utilisez un cylindre de levage hydraulique OEM dans une configuration personnalisée, assurez-vous que les points de montage peuvent gérer la charge complète sans se plier ni s'user. Que vous ayez besoin d'un cylindre de levage hydraulique à action unique pour le levage de tables ou un double d'action pour des travaux verticaux, notre équipe de Raydafon peut aider à clouer la bonne taille et la bonne configuration. Dites-nous simplement la charge, la course et la pression, et nous vous guiderons vers le bon cylindre de levage hydraulique pour le travail.

FAQ

Q1: Comment savoir si mon cylindre actuel est sous-dimensionné pour le travail?

R: Les signes courants incluent une incapacité à soulever la charge nominale de la machine, un fonctionnement très lent même lorsque le moteur est à un régime élevé, ou que la soupape de décharge de pression de votre système s'activant fréquemment pendant une utilisation normale.

Q2: Quels sont les signes d'une fuite de joint de piston interne?

R: Le signe le plus évident est la «dérive du cylindre», où une charge surélevée s'abaisse lentement sans aucune entrée de contrôle. Vous pouvez également remarquer une perte de puissance et des temps de cycle plus lents que la normale.

Q3: Puis-je simplement remplacer mon cylindre par un plus grand pour obtenir plus de puissance?

R: Bien qu'un cylindre d'alésage plus grand offre plus de force, vous devez vous assurer que le reste de votre système (pompe, vannes, tuyaux) peut fournir un débit adéquat. Vous devez également vérifier que les dimensions physiques et les points de montage du nouveau cylindre s'adapteront à votre machine. Consultez un spécialiste si vous n'êtes pas sûr.

Q4: Mon cylindre hydraulique fuit de la fin où la tige sort. Qu'est-ce que cela signifie?

R: Cela indique une défaillance du sceau de tige, probablement causée par une tige notée ou endommagée, une contamination ou une usure simple. L'essuie-glace et la tige chromée dure et chromé dure sont conçus pour minimiser ce problème commun.
