Quelle est la différence entre les engrenages hélicoïdaux de précision et les engrenages droits ?

Dans le monde de la transmission mécanique de puissance, les engrenages sont des composants fondamentaux. Deux des types les plus courants sont les engrenages droits et les engrenages hélicoïdaux. Mais qu’est-ce qui les distingue exactement, et pourquoi un ingénieur choisirait-il l’un plutôt que l’autre ? La principale différence réside dans la géométrie de leurs dents. Les engrenages droits ont des dents droites et parallèles à l'axe de rotation, tandis que les engrenages hélicoïdaux ont des dents taillées selon un angle par rapport à l'axe, formant une hélice. Cette distinction fondamentale entraîne des différences significatives en termes de performances, notamment le rapport de contact, les niveaux de bruit, la capacité de charge et l'efficacité. ÀRaydafon Technology Group Co., Limitée, notre usine fabrique des engrenages de haute précision depuis plus de deux décennies et nous possédons une vaste expérience dans l'optimisation des conceptions droites et hélicoïdales pour une large gamme d'applications, des transmissions automobiles aux machines industrielles lourdes. Cet article fournit une comparaison technique détaillée entre les engrenages hélicoïdaux de précision et les engrenages droits, vous aidant à faire un choix éclairé pour votre application spécifique.

Comprendre la différence entre les engrenages hélicoïdaux de précision et les engrenages droits n'est pas seulement une question d'intérêt académique ; cela a des implications pratiques en termes de coût, de performances et de fiabilité. Les engrenages droits sont plus simples à fabriquer et plus rentables pour de nombreuses applications, mais ils ont tendance à produire plus de bruit et de vibrations en raison de l'engagement soudain de toute la largeur des dents. Les engrenages hélicoïdaux, bien que plus coûteux à produire, offrent un fonctionnement plus fluide et plus silencieux et peuvent transmettre des charges plus élevées en raison de leur rapport de contact accru et de l'action des dents qui se chevauchent. Le choix entre eux se résume souvent à un compromis entre coût et performances, les engrenages hélicoïdaux étant préférés pour les applications à grande vitesse, à forte charge ou sensibles au bruit. Dans ce guide complet, nous examinerons la géométrie, la cinématique et les considérations de fabrication des deux types d'engrenages, et nous fournirons des spécifications techniques détaillées, des données de performances et des critères de sélection pour vous aider à déterminer quel engrenage est le mieux adapté à vos besoins.

Table des matières

• 1. Quelle est la géométrie des engrenages hélicoïdaux et des engrenages droits de précision ?
• 2. Pourquoi les engrenages hélicoïdaux offrent-ils un fonctionnement plus fluide et plus silencieux ?
• 3. Quelles sont les principales spécifications techniques de notre équipement de précision ?
• 4. Comment la capacité de charge et l'efficacité se comparent-elles entre les engrenages hélicoïdaux et droits ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur la sélection des vitesses

Quelle est la géométrie des engrenages hélicoïdaux et des engrenages droits de précision ?

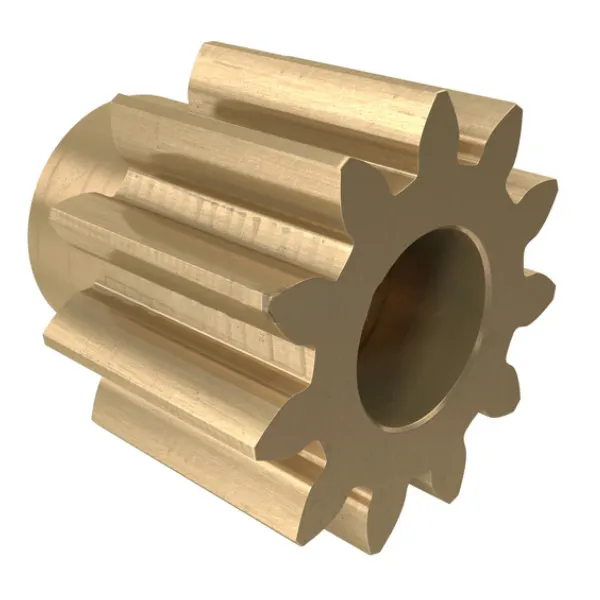

La distinction entre les engrenages hélicoïdaux et les engrenages droits commence par la géométrie de leurs dents. Un engrenage droit a des dents droites et parallèles à l’axe de rotation de l’engrenage. Les dents sont également espacées sur la circonférence et la ligne de contact entre deux engrenages droits en prise est une ligne droite qui s'étend sur toute la largeur de la face de l'engrenage. Cette géométrie simple rend les engrenages droits relativement faciles à fabriquer à l'aide de processus standard de fraisage ou de taillage. En revanche, un engrenage hélicoïdal a des dents taillées en biais par rapport à l’axe, formant une hélice. L'angle d'hélice est appelé angle d'hélice (généralement compris entre 8 et 30 degrés). Les dents d'un engrenage hélicoïdal sont également espacées de manière égale, mais la ligne de contact entre les engrenages hélicoïdaux en prise est une ligne diagonale qui se déplace le long de la face de la dent lorsque les engrenages tournent. Cette géométrie introduit une composante de force axiale (poussée) qui doit être prise en charge par le système de roulements, mais elle offre également des avantages significatifs en termes de performances.

Principales différences géométriques et leurs implications :

• Orientation des dents :Les dents des engrenages droits sont parallèles à l'axe, tandis que les dents des engrenages hélicoïdaux sont inclinées selon un angle d'hélice. Cette inclinaison crée un chemin de contact plus long entre les dents en prise, augmentant ainsi le rapport de contact.
• Rapport de contact :Le rapport de contact est le nombre moyen de dents en contact à un instant donné. Les engrenages droits ont généralement un rapport de contact compris entre 1,2 et 1,6, ce qui signifie qu'en moyenne moins de deux dents sont en contact. Les engrenages hélicoïdaux peuvent atteindre des rapports de contact de 2,0 à 2,5 ou plus, car les dents inclinées se chevauchent, assurant un contact continu. Ce rapport de contact plus élevé constitue un avantage clé des engrenages hélicoïdaux.
• Poussée axiale :L'angle hélicoïdal crée une force de poussée le long de l'axe de l'engrenage. Cette force doit être neutralisée par des roulements, ce qui ajoute de la complexité et du coût à la conception de la boîte de vitesses. Les engrenages droits ne produisent aucune poussée axiale, ce qui simplifie le montage des roulements.
• Complexité de fabrication :Les engrenages droits peuvent être coupés avec des outils de forme simples ou des fraises-mères qui traversent l'engrenage axialement. Les engrenages hélicoïdaux nécessitent des processus de taillage plus complexes et nécessitent souvent des opérations supplémentaires, telles que la rectification des engrenages, pour obtenir une haute précision. Cela rend les engrenages hélicoïdaux plus coûteux à produire.

Chez Raydafon Technology Group Co., Limited, notreÉquipement de précisionLe processus de fabrication utilise des rectifieuses d'engrenages de pointe qui peuvent atteindre les niveaux de qualité AGMA de Q10 à Q12 pour les engrenages droits et hélicoïdaux. Nous utilisons des machines de taillage et de façonnage CNC avec des commandes CNC intégrées qui nous permettent de régler avec précision l'angle d'hélice et le profil des dents des engrenages hélicoïdaux. Le laboratoire de métrologie de notre usine est équipé d'un centre de mesure des engrenages qui vérifie la géométrie des dents, l'avance et l'angle d'hélice, garantissant ainsi que chaque engrenage répond aux spécifications requises. Le choix entre les engrenages droits et hélicoïdaux n'est pas seulement une question de géométrie ; il s'agit d'adapter le type d'engrenage aux exigences de performances spécifiques de l'application.

Pour les applications où la simplicité, le faible coût et la facilité de maintenance sont primordiaux, les engrenages droits sont souvent le choix préféré. On les trouve couramment dans les applications à faible vitesse et à faible charge telles que les entraînements de convoyeurs, les pompes simples et les machines agricoles. Cependant, pour les applications à grande vitesse, à forte charge et de précision, telles que les transmissions automobiles, les boîtes de vitesses industrielles et la robotique, les engrenages hélicoïdaux constituent presque toujours le meilleur choix, malgré leur coût et leur complexité plus élevés. Notre usine travaille en étroite collaboration avec les clients pour déterminer la géométrie d'engrenage optimale pour leurs besoins spécifiques, en tenant compte de facteurs tels que le couple, la vitesse, les contraintes d'espace et les limites de bruit.

Pourquoi les engrenages hélicoïdaux offrent-ils un fonctionnement plus fluide et plus silencieux ?

L’un des avantages les plus importants des engrenages hélicoïdaux par rapport aux engrenages droits est leur fonctionnement plus fluide et plus silencieux. Cette supériorité est principalement due au rapport de contact plus élevé et à l'engagement progressif des dents. Dans un engrenage droit, toute la largeur de la dent s'engage soudainement, créant une forte charge d'impact et un «clac» ou un gémissement caractéristique lorsque chaque paire de dents entre en contact. Cet impact génère à la fois du bruit et des vibrations, ce qui peut constituer un problème important dans les environnements sensibles au bruit tels que les voitures particulières, les équipements de bureau et les systèmes CVC résidentiels. Dans un engrenage hélicoïdal, les dents s'engagent progressivement, en commençant à une extrémité de la dent et en se déplaçant sur la face à mesure que l'engrenage tourne. Cet engagement progressif réduit la charge d'impact et répartit la charge sur une plus grande surface, ce qui entraîne un fonctionnement beaucoup plus silencieux et plus fluide.

Mécanismes permettant un fonctionnement plus fluide et plus silencieux des engrenages hélicoïdaux :

• Rapport de contact plus élevé :Comme mentionné précédemment, les engrenages hélicoïdaux ont un rapport de contact qui peut dépasser 2,0, ce qui signifie qu'en moyenne plus de deux dents sont en contact à tout moment. Cela augmente la proportion de temps pendant lequel la charge est partagée entre les paires de dents, réduisant ainsi la charge maximale sur une seule dent et lissant la transmission du couple.
• Engagement dentaire progressif :La forme hélicoïdale garantit que le contact entre les dents en prise commence en un seul point et se déplace ensuite continuellement sur la face de la dent. Cet engagement progressif élimine l'impact soudain qui se produit dans les engrenages droits, réduisant ainsi l'amplitude des pics de force.
• Rapport de chevauchement :Le rapport de chevauchement des engrenages hélicoïdaux, qui est déterminé par la largeur de face et l'angle d'hélice, contribue à la douceur de fonctionnement. Un taux de chevauchement plus élevé signifie que les dents se chevauchent sur une plus grande partie de la rotation, réduisant ainsi davantage la variation de la rigidité du maillage et minimisant les vibrations.
• Usure et piqûres réduites :Les charges d'impact plus faibles et la meilleure répartition de la charge dans les engrenages hélicoïdaux réduisent également les contraintes sur les surfaces des dents, ce qui entraîne moins d'usure et de piqûres au cours de la durée de vie de l'engrenage. Cela contribue à une durée de vie plus longue et à un fonctionnement plus fiable.

Pour quantifier la réduction du bruit, notre usine a effectué des mesures sonores sur des boîtes de vitesses identiques équipées d'engrenages droits et hélicoïdaux. À une vitesse de rotation de 1 500 tr/min et une charge de 100 Nm, la boîte de vitesses droite émettait un niveau de pression acoustique de 82 dBA, tandis que la boîte de vitesses hélicoïdale ne produisait que 74 dBA, soit une réduction de 8 dBA, perçue comme une diminution significative du niveau sonore. L'amplitude des vibrations mesurée au niveau du carter de boîte de vitesses a également été réduite de 40 pour cent. Ces données confirment que les engrenages hélicoïdaux constituent un choix supérieur pour les applications où le bruit et les vibrations sont des facteurs critiques.

Cependant, il est important de noter que le fonctionnement plus fluide des engrenages hélicoïdaux se fait au détriment des forces de poussée axiales. L'angle d'hélice crée une composante de force le long de l'axe de l'engrenage qui doit être supportée par les roulements. Dans les applications de forte puissance, cela peut nécessiter l'utilisation de butées ou de roulements à contact oblique, ce qui augmente le coût global et la complexité de la boîte de vitesses. Dans certains cas, des engrenages à double hélice (à chevrons) sont utilisés pour annuler la poussée axiale, mais cela augmente encore la complexité de fabrication. Notre usine propose une assistance à la conception pour aider nos clients à sélectionner la configuration de roulement appropriée et à optimiser la disposition de la boîte de vitesses pour s'adapter à la poussée axiale des engrenages hélicoïdaux tout en maximisant les avantages d'un fonctionnement plus fluide.

Quelles sont les principales spécifications techniques de nos équipements de précision ?

Raydafon fabrique une gamme complète de produits d'engrenages de précision, comprenant des engrenages droits et hélicoïdaux, dans une grande variété de tailles, de matériaux et de niveaux de précision. Notre usine est équipée des dernières technologies de fabrication d'engrenages, notamment des machines de taillage, de façonnage, de rasage et de meulage CNC, nous permettant de produire des engrenages avec des tailles de module de 0,5 à 12 et des diamètres extérieurs allant jusqu'à 1 500 mm. Le tableau ci-dessous résume les principales spécifications techniques de notre série standard d'engrenages de précision, qui sont utilisés dans des applications allant des transmissions automobiles aux boîtes de vitesses industrielles lourdes. Notre usine peut également produire des engrenages personnalisés pour répondre à des exigences spécifiques, notamment des matériaux spéciaux, des traitements thermiques et des revêtements de surface.

En plus des paramètres standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer les performances et la longévité des produits Precision Gear. Il s'agit notamment de : des revêtements haute performance tels que le DLC (Diamond-like Carbon) pour réduire la friction et augmenter la résistance à l'usure ; des traitements thermiques spécialisés comme le traitement cryogénique pour une stabilité dimensionnelle améliorée ; et équilibrage intégré pour les applications à grande vitesse. Nous proposons également un service complet d'assemblage de boîtes de vitesses, comprenant les roulements, les arbres et les carters, offrant ainsi une solution clé en main à nos clients.

Notre processus de contrôle qualité est complet et certifié ISO 9001:2015. Chaque engrenage de précision est inspecté à l'aide d'un centre de mesure d'engrenages qui vérifie tous les paramètres critiques : profil des dents, angle d'hélice, avance, erreur de pas et faux-rond. Nous maintenons un système de contrôle statistique des processus (SPC) pour suivre la qualité de fabrication au fil du temps, garantissant ainsi que nos engrenages respectent systématiquement les tolérances spécifiées. Notre usine de Raydafon fournit un rapport d'inspection complet avec chaque expédition, donnant à nos clients confiance dans la qualité et les performances de nos produits Precision Gear. Grâce à nos vastes capacités de fabrication et à notre engagement envers la qualité, nous sommes en mesure de fournir des engrenages de précision pour les applications les plus exigeantes.

Comment la capacité de charge et l'efficacité se comparent-elles entre les engrenages hélicoïdaux et droits ?

La capacité de charge et l'efficacité sont des facteurs critiques dans le choix des engrenages, et c'est là que les différences entre les engrenages hélicoïdaux et droits deviennent particulièrement prononcées. Les engrenages hélicoïdaux, en raison de leur rapport de contact plus élevé et de leur engagement progressif, peuvent transmettre des charges plus élevées pour une taille et un matériau donnés. En effet, la charge est répartie sur un plus grand nombre de dents à un moment donné, réduisant ainsi la contrainte sur les flancs individuels des dents. Le rapport de contact plus élevé permet également une transmission de puissance plus uniforme, réduisant ainsi la variation cyclique de la charge qui peut provoquer une rupture par fatigue. En revanche, les engrenages droits, avec leur rapport de contact plus faible et leur engagement soudain, sont plus sensibles à la fatigue et à l'usure, en particulier à des charges et des vitesses élevées. Notre usine a effectué des tests approfondis sur les deux types d'engrenages, et les résultats montrent qu'un engrenage hélicoïdal peut gérer jusqu'à 30 % de couple en plus qu'un engrenage droit équivalent avant l'apparition de piqûres ou de fatigue par flexion.

Comparaison d'efficacité entre les engrenages hélicoïdaux et droits :

• Perte de maillage :Les engrenages droits ont généralement des pertes d'engrènement légèrement inférieures car les dents ne glissent l'une contre l'autre qu'au début et à la fin du contact. Les engrenages hélicoïdaux ont un mouvement de glissement continu, ce qui peut entraîner des pertes par frottement plus élevées. Cependant, le rapport de contact plus élevé des engrenages hélicoïdaux compense souvent cela, et l'efficacité globale d'une paire d'engrenages hélicoïdaux se situe généralement entre 1 et 2 points de pourcentage par rapport à une paire d'engrenages droits comparables.
• Lubrification et refroidissement :L'action de glissement dans les engrenages hélicoïdaux génère plus de chaleur, nécessitant une meilleure lubrification et un meilleur refroidissement, ce qui peut poser problème dans les applications à grande vitesse. Cependant, la répartition améliorée de la charge et le fonctionnement plus fluide compensent souvent le besoin de systèmes de lubrification plus intensifs.
• Densité de puissance :Étant donné que les engrenages hélicoïdaux peuvent supporter des charges plus élevées pour la même taille, ils offrent une densité de puissance plus élevée que les engrenages droits. Cela signifie qu'une boîte de vitesses à engrenages hélicoïdaux peut transmettre la même puissance dans un boîtier plus compact, ou qu'une boîte de vitesses hélicoïdale peut gérer une puissance plus élevée pour la même taille.
• Pertes de poussée :La poussée axiale générée par les engrenages hélicoïdaux crée une friction supplémentaire dans les butées, réduisant ainsi l'efficacité globale de la boîte de vitesses. Dans certaines applications de forte puissance, la perte d'efficacité des butées peut être importante, et les ingénieurs doivent soigneusement la comparer aux avantages de l'engrenage hélicoïdal.

Un exemple concret provenant de la clientèle de notre usine illustre l'avantage en termes de capacité de charge des engrenages hélicoïdaux. Un client de l'industrie des poids lourds utilisait une paire d'engrenages droits dans sa transmission auxiliaire, mais il rencontrait de fréquentes pannes d'engrenages dues à la fatigue. Après le passage à un engrenage de précision hélicoïdal avec le même module et la même largeur de face, mais avec un angle d'hélice de 15 degrés, la durée de vie de l'engrenage a augmenté de 40 % et la boîte de vitesses a pu gérer le couple maximum sans aucune panne. Le constructeur de camions a également signalé une réduction notable du bruit à l'intérieur de la cabine, ce qui a amélioré le confort et la satisfaction du conducteur.

En termes d'efficacité, la différence entre les engrenages hélicoïdaux et droits est souvent marginale et dépend fortement des conditions de fonctionnement. À faibles vitesses et charges élevées, les engrenages hélicoïdaux ont tendance à être légèrement moins efficaces en raison des pertes par glissement. À des vitesses élevées et des charges modérées, la différence est négligeable. Notre usine fournit des courbes d'efficacité pour les deux types d'engrenages sur la base de nos tests internes, permettant à nos clients de prendre une décision éclairée en fonction de leurs conditions de fonctionnement spécifiques. En comprenant la capacité de charge et les caractéristiques d'efficacité des deux types d'engrenages, les ingénieurs peuvent sélectionner l'engrenage qui offre le meilleur équilibre entre performances, fiabilité et coût pour leur application.

Foire aux questions (FAQ)

Question 1 : Les engrenages hélicoïdaux peuvent-ils être utilisés avec des engrenages droits dans la même boîte de vitesses ?

Réponse : Oui, mais cela nécessite une conception soignée. Les engrenages hélicoïdaux produisent une poussée axiale, contrairement aux engrenages droits. Pour les utiliser ensemble, la poussée générée par l'engrenage hélicoïdal doit être absorbée par des roulements appropriés ou en utilisant un engrenage à double hélice (à chevrons) qui annule la poussée. Dans certaines conceptions, un engrenage droit est utilisé sur un étage et un engrenage hélicoïdal sur un autre, mais la gestion de la poussée axiale doit être prise en compte pour éviter une surcharge des roulements. Notre usine peut vous aider à concevoir de tels systèmes d'engrenages mixtes pour garantir un fonctionnement fiable.

Question 2 : Les engrenages hélicoïdaux sont-ils plus chers à fabriquer que les engrenages droits ?

Réponse : Oui, les engrenages hélicoïdaux sont généralement plus chers à fabriquer que les engrenages droits. Les raisons incluent : une géométrie des dents plus complexe, nécessitant un équipement de taillage et de meulage spécialisé ; la nécessité d'opérations supplémentaires pour atteindre la précision de l'angle d'hélice requise ; et le fait que la rectification d'engrenages hélicoïdaux est un processus plus lent que la rectification d'engrenages droits. De plus, l’exigence de butées augmente le coût de l’ensemble du système. Cependant, les avantages en termes de performances, notamment en termes de réduction du bruit et de capacité de charge, justifient souvent le coût plus élevé pour les applications exigeantes.

Question 3 : Quel type d'engrenage est le meilleur pour les applications à grande vitesse ?

Réponse : Les engrenages hélicoïdaux sont généralement préférés pour les applications à grande vitesse car ils offrent un fonctionnement plus fluide et plus silencieux et une meilleure répartition de la charge, ce qui réduit le risque de vibration et de résonance pouvant se produire à des vitesses élevées. Cependant, la poussée axiale et le frottement de glissement des engrenages hélicoïdaux peuvent devenir un problème à très grande vitesse, nécessitant une conception minutieuse du système de roulement et de lubrification. Pour des vitesses extrêmement élevées, des engrenages droits de haute précision peuvent être utilisés, mais les engrenages hélicoïdaux constituent généralement le choix le plus courant.

Question 4 : Les engrenages droits peuvent-ils être rectifiés avec la même précision que les engrenages hélicoïdaux ?

Réponse : Oui, les engrenages droits peuvent être rectifiés selon les mêmes niveaux de qualité AGMA que les engrenages hélicoïdaux (Q10 à Q12 ou supérieur). Cependant, comme les engrenages droits ont une géométrie plus simple, ils peuvent être rectifiés à l'aide de meules à profil standard, tandis que les engrenages hélicoïdaux nécessitent souvent des meules spécialisées façonnées selon l'angle d'hélice. Notre usine propose des services de meulage pour les deux types d’engrenages, et nous pouvons atteindre une haute précision dans les deux cas, à condition que la machine et les outils soient appropriés.

Question 5 : Quel est l'angle d'hélice typique d'un engrenage hélicoïdal de précision ?

Réponse : L'angle d'hélice typique d'un engrenage hélicoïdal de précision varie de 8 à 30 degrés. Un angle d'hélice de 15 à 20 degrés est courant pour de nombreuses applications industrielles, car il offre un bon équilibre entre douceur, capacité de charge et poussée axiale. Des angles d'hélice plus élevés (25 à 30 degrés) offrent un fonctionnement encore plus fluide mais génèrent plus de poussée axiale, tandis que des angles plus faibles (8 à 12 degrés) produisent moins de poussée mais moins d'amélioration de la douceur. Notre usine peut adapter l'angle d'hélice aux exigences spécifiques de votre application, en optimisant le bruit, la charge et la durée de vie des roulements.

Conclusion : choisissez l'engrenage de précision adapté à votre application

Le choix entre des engrenages hélicoïdaux de précision et des engrenages droits est une décision critique qui affecte les performances, le niveau sonore, la capacité de charge et la fiabilité globale de votre système mécanique. Les engrenages hélicoïdaux offrent un fonctionnement plus fluide et plus silencieux, une capacité de charge plus élevée et une meilleure durabilité, mais ils sont plus coûteux à fabriquer et nécessitent des paliers de butée. En revanche, les engrenages droits sont plus simples, plus économiques et ne produisent aucune poussée axiale, mais ils sont plus bruyants et moins capables de supporter des charges élevées à des vitesses élevées. Chez Raydafon Technology Group Co., Limited, notre usine possède l'expertise et la capacité de fabrication nécessaires pour produire les deux types d'engrenages selon les normes de qualité les plus élevées, et nous pouvons vous guider dans la sélection de l'engrenage optimal pour votre application spécifique.

Prêt à sélectionner le bon équipement de précision pour votre projet ?Contactez Raydafon Technology Group Co., Limited aujourd'huipour une consultation complète sur le choix des vitesses. Notre équipe analysera vos besoins en matière de couple, de vitesse, d’espace et de bruit et recommandera la solution Precision Gear idéale. Nous proposons des études de faisabilité gratuites, des prix compétitifs et des services de prototypage rapide.Demandez dès maintenant votre consultation gratuite sur la sélection des vitesses auprès de Raydafon Technology Group Co., Limited et assurez des performances optimales pour votre système de transmission de puissance.
