Comment la longueur de course affecte-t-elle la sélection des vérins hydrauliques télescopiques ?

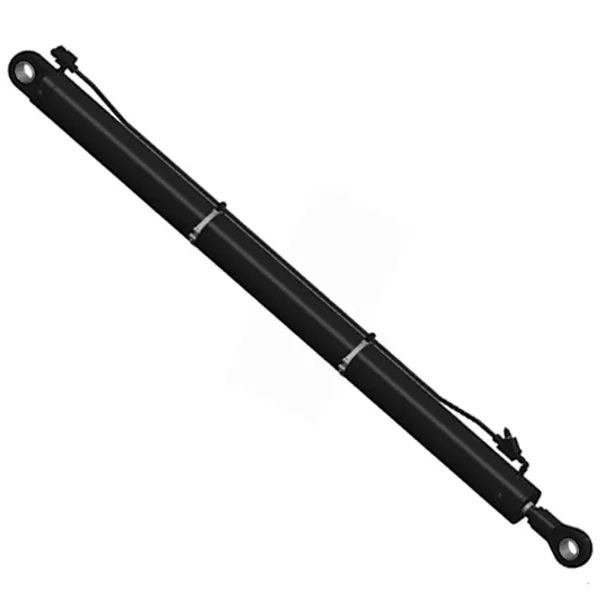

Un fabricant de camions à benne basculante a besoin d'un cylindre capable de soulever un plateau de 20 tonnes à un angle de 50 degrés. La course requise est de 1 200 mm. Mais lorsque l'ingénieur reçoit le devis d'un fournisseur de vérins mono-étage standard, le problème devient évident : un vérin mono-étage avec une course de 1 200 mm mesurerait plus de 2 400 mm de long une fois complètement rétracté. Il ne rentrerait pas sous la caisse du camion. C'est la raison classique pour laquelleVérins hydrauliques télescopiquesexister. Un cylindre télescopique utilise plusieurs étages imbriqués qui s'étendent séquentiellement. Une fois complètement rétracté, le cylindre est compact. Lorsqu'elle est complètement étendue, la course est la somme des courses de toutes les étapes. La longueur de course n’est donc pas seulement un paramètre de performance ; c'est le paramètre qui détermine si le cylindre s'adaptera, combien d'étages sont nécessaires et comment le cylindre fonctionnera sous charge. Pour les acheteurs, comprendre la relation entre la longueur de course et la sélection du cylindre est essentiel pour spécifier le bon produit.

Ce guide est destiné aux ingénieurs en approvisionnement et aux concepteurs de machines qui doivent sélectionner des vérins hydrauliques télescopiques pour leur application. Nous expliquerons comment la longueur de course affecte le nombre d'étages, la longueur fermée, la résistance au flambage et les performances globales du cylindre. Nous vous fournirons des tableaux et des données techniques pour vous aider à spécifier le bon cylindre. Nous fournirons également des paramètres détaillés du produit de notre usine de Raydafon Technology Group Co., Limited. Que vous conceviez un camion-benne, un compacteur de déchets, une nacelle élévatrice ou une presse hydraulique, ce guide vous aidera à prendre une décision éclairée concernant la longueur de course et le choix du vérin.

Table des matières

• 1. Qu'est-ce que la longueur de course et pourquoi est-elle importante pour les vérins télescopiques ?
• 2. Comment la longueur de la course détermine-t-elle le nombre d'étapes ?
• 3. Comment la longueur de course affecte-t-elle la longueur fermée et l'espace d'installation ?
• 4. Comment la longueur de course influence-t-elle la résistance au flambage ?
• 5. Comment spécifier la longueur de course adaptée à votre application ?
• 6. Quels sont les paramètres clés du produit de notre usine ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce que la longueur de course et pourquoi est-elle importante pour les vérins télescopiques ?

La longueur de course est la distance parcourue par la tige du vérin depuis la position complètement rétractée jusqu'à la position complètement déployée. Pour un vérin hydraulique télescopique, la course totale est la somme des courses de chaque étage individuel. Un cylindre à deux étages peut avoir une course totale de 800 mm, chaque étage contribuant pour 400 mm. Un cylindre à trois étages peut avoir une course totale de 1 200 mm, chaque étage contribuant à hauteur de 400 mm. La longueur de course est le principal paramètre qui détermine la taille et la configuration du cylindre. Cela affecte le nombre d’étages, la longueur fermée, le poids et le coût. Le tableau ci-dessous illustre la relation entre la longueur de course et le nombre d'étages pour un vérin télescopique typique.

ÀRaydafon Technology Group Co., Limitée, notre usine fabrique des vérins hydrauliques télescopiques avec des longueurs de course allant de 300 mm à 3 000 mm. Nous pouvons personnaliser la longueur de course et le nombre d'étapes pour répondre aux exigences spécifiques de votre application. Notre équipe d'ingénieurs peut vous aider à déterminer la longueur de course et la configuration de scène optimales pour votre projet.

2. Comment la longueur de la course détermine-t-elle le nombre d'étapes ?

Le nombre d'étages dans un vérin hydraulique télescopique est déterminé par la longueur de course totale et la course maximale autorisée par étage. Chaque étage a une course maximale limitée par la longueur de l'étage et le chevauchement requis pour la stabilité. Une étape typique peut s’étendre sur environ 80 à 90 % de sa longueur. Si la course totale nécessite plusieurs étapes, des étapes supplémentaires sont ajoutées. Le nombre d'étages affecte la complexité, le coût et les performances du cylindre. Plus d’étapes signifie plus de composants, plus de joints et plus de points de fuite potentiels. Cependant, plus d’étages signifient également une longueur fermée plus courte pour une course donnée. Le tableau ci-dessous montre la relation entre la course totale, la course par étapes et le nombre d'étapes.

Dans notre usine, nous concevons chaque vérin hydraulique télescopique pour optimiser le nombre d'étages pour la course requise. Nous utilisons un logiciel de calcul avancé pour déterminer les longueurs et chevauchements optimaux des scènes. Notre objectif est de fournir un vérin qui s'adapte à l'espace disponible, fournit la course requise et fonctionne de manière fiable sous charge.

3. Comment la longueur de course affecte-t-elle la longueur fermée et l'espace d'installation ?

La longueur fermée d'un vérin hydraulique télescopique est la longueur du vérin lorsque tous les étages sont complètement rétractés. La longueur fermée est essentielle pour l'installation car elle détermine si le cylindre s'adaptera à l'espace disponible. Une course plus longue nécessite un cylindre plus long, mais la relation n'est pas linéaire. Un vérin télescopique peut atteindre une course longue avec une longueur fermée relativement courte car les étages s'emboîtent les uns dans les autres. Le rapport entre la longueur fermée et la course est une mesure de performance clé. Un cylindre à un étage a généralement une longueur fermée qui représente environ 1,2 à 1,5 fois la course. Un vérin télescopique à deux étages peut avoir une longueur fermée égale à 0,8 à 1,0 fois la course. Un cylindre à trois étages peut avoir une longueur fermée égale à 0,5 à 0,7 fois la course. Le tableau ci-dessous compare les rapports de longueur fermés pour différents types de cylindres.

Chez Raydafon, notre usine conçoit des vérins hydrauliques télescopiques pour obtenir la longueur fermée la plus courte possible pour une course donnée. Nous utilisons des matériaux à haute résistance et une fabrication de précision pour minimiser l'épaisseur de paroi de chaque étage tout en maintenant la pression nominale requise. Cela nous permet de regrouper plus de course dans un boîtier plus petit, ce qui rend nos vérins idéaux pour les applications où l'espace d'installation est limité.

4. Comment la longueur de course influence-t-elle la résistance au flambage ?

Le flambage est un facteur critique pour les vérins hydrauliques télescopiques, en particulier pour les courses longues. À mesure que le cylindre s'étend, la longueur effective de la tige augmente et la résistance au flambage diminue. Un vérin télescopique est plus susceptible au flambage qu'un vérin à un étage car les étages sont minces et la charge est transmise à travers plusieurs interfaces coulissantes. La résistance au flambage dépend du diamètre de chaque étage, du chevauchement entre étages et du guidage assuré par le corps du vérin. Pour une course donnée, un cylindre comportant plusieurs étages aura un diamètre plus petit pour chaque étage, ce qui réduit la résistance au flambage. Par conséquent, la longueur de course et le nombre d'étages doivent être équilibrés par rapport au facteur de sécurité de flambement requis. Le tableau ci-dessous illustre l'effet de la longueur de course sur la résistance au flambage pour un vérin à trois étages typique.

Dans notre usine, nous utilisons un logiciel avancé d’ingénierie assistée par ordinateur (IAO) pour effectuer une analyse de flambage sur chaque vérin hydraulique télescopique que nous concevons. Nous optimisons le diamètre et le chevauchement de chaque étage pour garantir que le cylindre puisse supporter la charge requise sans se déformer. Nous fournissons également des conseils sur la course maximale autorisée pour chaque modèle de cylindre.

5. Comment spécifier la longueur de course adaptée à votre application ?

Spécifier la bonne longueur de course pour un vérin hydraulique télescopique nécessite une évaluation systématique des exigences de votre application. La première étape consiste à déterminer la distance de déplacement requise. C'est la distance que la charge doit parcourir. La deuxième étape consiste à déterminer l'espace d'installation disponible. C'est l'espace disponible pour le vérin lorsqu'il est complètement rétracté. La troisième étape consiste à déterminer la force requise. C'est la charge que le cylindre doit déplacer. La quatrième étape consiste à déterminer le facteur de sécurité de flambage requis. C'est la marge de sécurité contre le flambage. La cinquième étape consiste à sélectionner la configuration du cylindre qui répond à ces exigences. Le tableau ci-dessous fournit un guide pour la sélection de la longueur de course pour les applications courantes.

Chez Raydafon, notre usine travaille avec nos clients pour spécifier la bonne longueur de course et la bonne configuration de cylindre pour leur application. Nous fournissons des données techniques, des calculs et des recommandations. Notre équipe d’ingénierie peut vous aider dans le processus de sélection et fournir des dessins détaillés pour approbation.

6. Quels sont les paramètres clés du produit de notre usine ?

Le tableau suivant fournit les principaux paramètres de produit pour nos vérins hydrauliques télescopiques. Ces vérins sont conçus pour une large gamme d'applications, notamment les camions-bennes, les compacteurs de déchets, les plates-formes élévatrices et les presses hydrauliques. Notre usine peut également produire des cylindres sur mesure pour répondre à des exigences spécifiques.

Dans notre usine, nous fabriquons nos vérins hydrauliques télescopiques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la course, le nombre d'étages, l'alésage, la tige, le montage et les joints en fonction de votre application spécifique. Notre système de contrôle qualité comprend l’inspection des matières premières, l’inspection en cours de processus et l’inspection finale avant expédition. Notre objectif est de fournir à nos clients des vérins hydrauliques télescopiques de haute qualité qui répondent à leurs exigences de performance.

7. Foire aux questions (FAQ)

Question 1 : Comment puis-je déterminer la longueur de course requise pour mon application ?

Réponse : La longueur de course requise est la distance que la charge doit parcourir. Ceci est déterminé par la géométrie du mécanisme. Pour un camion-benne, la course est la distance nécessaire pour élever le plateau à l'angle souhaité. Pour une nacelle élévatrice, la course est la distance nécessaire pour élever la nacelle à la hauteur souhaitée. Notre équipe d'ingénieurs peut vous aider à calculer la course requise pour votre application spécifique.

Question 2 : Un vérin télescopique peut-il avoir une course plus longue qu'un vérin à un étage ?

Réponse : Oui, un vérin hydraulique télescopique peut atteindre une course beaucoup plus longue qu'un vérin à un étage de même longueur fermée. En effet, les scènes s'emboîtent les unes dans les autres lorsqu'elles sont rétractées. Un vérin télescopique à trois étages peut atteindre une course 2 à 3 fois supérieure à la course d'un vérin à un étage avec la même longueur fermée. Cela rend les vérins télescopiques idéaux pour les applications où l'espace d'installation est limité.

Question 3 : Quel est le nombre maximum d'étapes disponibles ?

Réponse : Chez Raydafon Technology Group Co., Limited, nous fabriquons des vérins hydrauliques télescopiques comportant jusqu'à cinq étages. Le nombre maximum d'étages est déterminé par la course requise, l'espace d'installation disponible et les exigences de flambage. Un plus grand nombre d'étages permet une course plus longue dans une longueur fermée plus courte, mais cela augmente également la complexité et le coût.

Question 4 : Comment la longueur de course affecte-t-elle le coût d'un vérin télescopique ?

Réponse : Le coût d'un vérin hydraulique télescopique augmente avec la longueur de course et le nombre d'étages. Une course plus longue nécessite plus de matériau et une fabrication plus précise. Plus d'étapes nécessitent plus de joints, plus d'usinage et plus de temps d'assemblage. Le coût dépend également de la pression nominale, des matériaux et de la configuration de montage. Notre usine peut fournir un devis détaillé basé sur vos besoins spécifiques.

Question 5 : La longueur de course peut-elle être personnalisée ?

Réponse : Oui, nous pouvons personnaliser la longueur de course pour répondre aux exigences spécifiques de votre application. Nous pouvons ajuster la longueur de chaque étage et le nombre d’étages pour obtenir la course totale souhaitée. Nous pouvons également personnaliser la longueur fermée, l'alésage, la tige et le montage. Notre équipe d'ingénieurs peut travailler avec vous pour concevoir un vérin hydraulique télescopique parfaitement adapté à votre application.

8. Conclusion

La longueur de course est le paramètre le plus important dans la sélection des vérins hydrauliques télescopiques. Il détermine le nombre d'étages, la longueur fermée, la résistance au flambage et les performances globales du cylindre. Pour les acheteurs, comprendre la relation entre la longueur de course et ces facteurs est essentiel pour spécifier le cylindre adapté à leur application. Chez Raydafon Technology Group Co., Limited, notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des vérins hydrauliques télescopiques de haute qualité avec des longueurs de course allant de 300 mm à 3 000 mm. Nous utilisons des matériaux à haute résistance, une fabrication de précision et des tests rigoureux pour garantir que nos cylindres offrent des performances fiables et une longue durée de vie.

Que vous conceviez un camion benne, un compacteur de déchets, une nacelle élévatrice ou une presse hydraulique, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des données techniques, des échantillons et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les entreprises du monde entier.

Contactez Raydafon Technology Group Co., Limited aujourd'huipour discuter de vos besoins en matière de vérins hydrauliques télescopiques et découvrir comment nos vérins peuvent répondre à vos besoins en matière de longueur de course et de performances.
