Cylindre hydraulique de contrepoids de grue
  • Cylindre hydraulique de contrepoids de grueCylindre hydraulique de contrepoids de grue
  • Cylindre hydraulique de contrepoids de grueCylindre hydraulique de contrepoids de grue

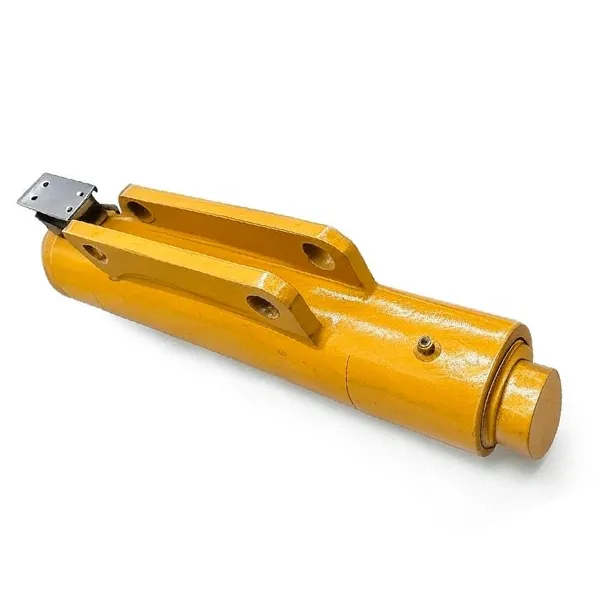

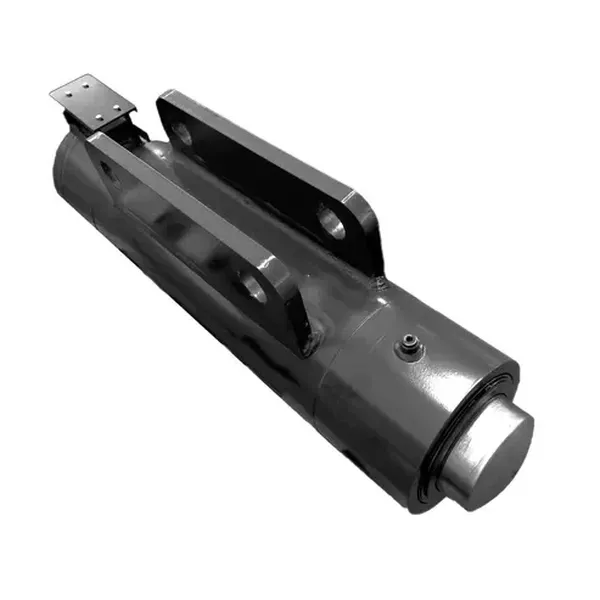

Cylindre hydraulique de contrepoids de grue

Vérin hydraulique de contrepoids de gruepour grues mobiles et équipements portuaires. Déplace le bloc de contrepoids en temps réel pour maintenir l’oscillation de la flèche à ±1° et réduire les arrêts en cas de déséquilibre. Conçu pour les grues tout-terrain de classe QAY220 de 200 à 220 t.

AlésageΦ200 millimètres· TigeΦ100 mm· Accident vasculaire cérébral180 millimètres· Pression de travail25 / 40 MPa· Poids124kg· Dessin n°QAY220.12/13A-00· Acier allié de classe 35CrMo · Usine ISO 9001 · MOQ 1 pièce · Course personnalisée disponible · Devis dans les 24 heures.

Alésage Φ200 · Tige Φ100 · 25/40 MPa · Usine OEM

Cylindre hydraulique de contrepoids de grue pourGrues mobiles et équipements portuaires — Course personnalisée, devis 24 heures

Raydafon fabrique le vérin hydraulique de contrepoids de grue qui maintient votre flèche en équilibre lorsque la charge se déplace. Construit en acier allié à haute résistance avec un traitement de surface chromé ou anticorrosion, il offre une force de sortie stable, un contrôle du balancement de la flèche de ± 1° et plus de 15 % d'économies d'énergie par rapport aux vérins conventionnels à charge équivalente. Approvisionnement direct d'usine depuis Ningbo, Chine — Contrôle de processus ISO 9001, MOQ 1 pièce, course personnalisée et interface de montage disponibles.

Ennuyé)
Φ200 millimètres
Tige (d)
Φ100 mm
Course (S)
180 millimètres
Distance d'installation
530 millimètres
Pression de service
25 / 40 MPa
Poids
124kg
Dessin n°
QAY220.12/13A-00
Quantité minimale de commande
1 pièce

Ce qu'un vérin hydraulique à contrepoids de grue fait sur votre grue

Le vérin hydraulique de contrepoids est l'actionneur principal du système de contrepoids d'une grue mobile. Lorsque la flèche s'étend, le vérin déplace le bloc de contrepoids en temps réel pour maintenir le centre de gravité de la grue à l'intérieur de l'enveloppe de sécurité. Sans cela, la grue repose sur un contrepoids fixe, ce qui signifie soit que la capacité de levage est réduite, soit que le châssis doit être plus lourd que nécessaire.

Le vérin de contrepoids de Raydafon fonctionne avec le système de commande hydraulique de la grue pour traduire les signaux du capteur ou de l'opérateur en un positionnement précis du contrepoids. Le résultat est un mouvement de flèche plus fluide, moins de balancement lors du levage par temps venteux et moins d'arrêts inattendus dus aux alarmes de déséquilibre. Pour le sourcing des acheteursvérins hydrauliques industriels, c'est le composant qui affecte le plus directement le temps de cycle et la marge de sécurité.

Si votre grue utilise une fonction de contrepoids différente — par exemple un système de flèche relevable — comparez lesvérin hydraulique de relevage de grueou parcourez l'intégralitégamme de vérins hydrauliques pour grue mobileavant de sélectionner.

Spécifications du vérin hydraulique de contrepoids de grue

Le modèle standard ci-dessous couvre la plupart des systèmes de contrepoids de grue mobile de 200 à 220 t. Un alésage, une course et une distance de montage personnalisés sont disponibles — envoyez votre dessin et nous vous renverrons une recommandation de taille dans les 24 heures.

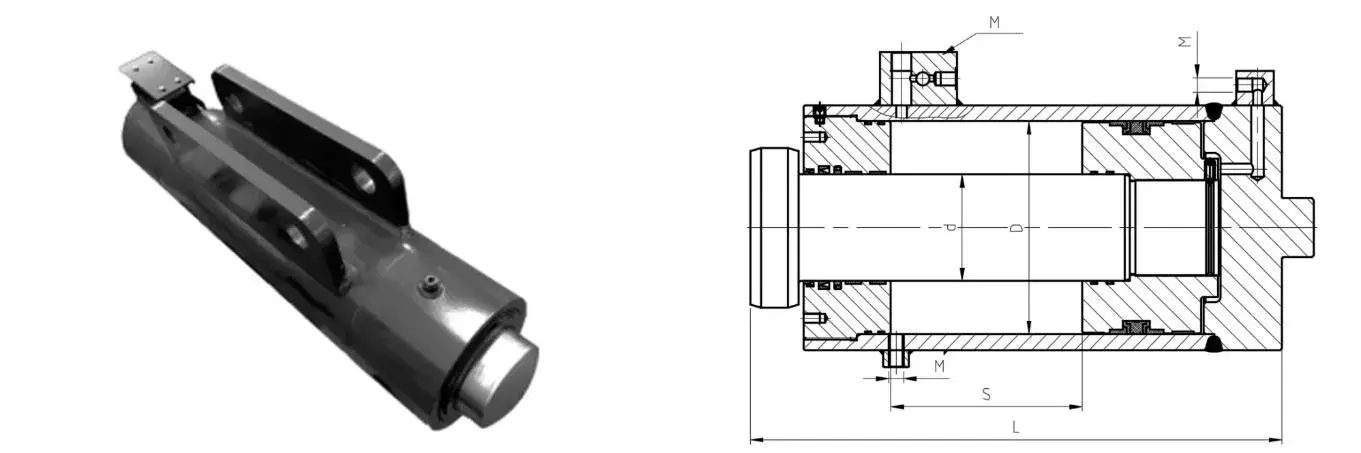

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Dessin dimensionnel du vérin hydraulique de contrepoids de grue — QAY220.12/13A-00

Vérin hydraulique de contrepoids de grue standard — Données techniques
Nom du cylindre Dessin n° Ennuyé Tige d Course S Distance d'installation L Pression de service InterfaceM Poids
Cylindre hydraulique à contrepoids QAY220.12/13A-00 Φ200 millimètres Φ100 mm 180 millimètres 530 millimètres 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124kg
Alésage Φ200 mm Tige Φ100 mm Course 180 mm 25 / 40 MPa 124kg QAY220.12/13A-00

Pas la taille dont vous avez besoin ? Nous fabriquons également des vérins de contrepoids personnalisés pour d’autres classes de tonnage de grue. Envoyez l’alésage, la course, la pression et l’interface de montage – ou envoyez simplement votre numéro de dessin – et nos ingénieurs confirmeront la correspondance.

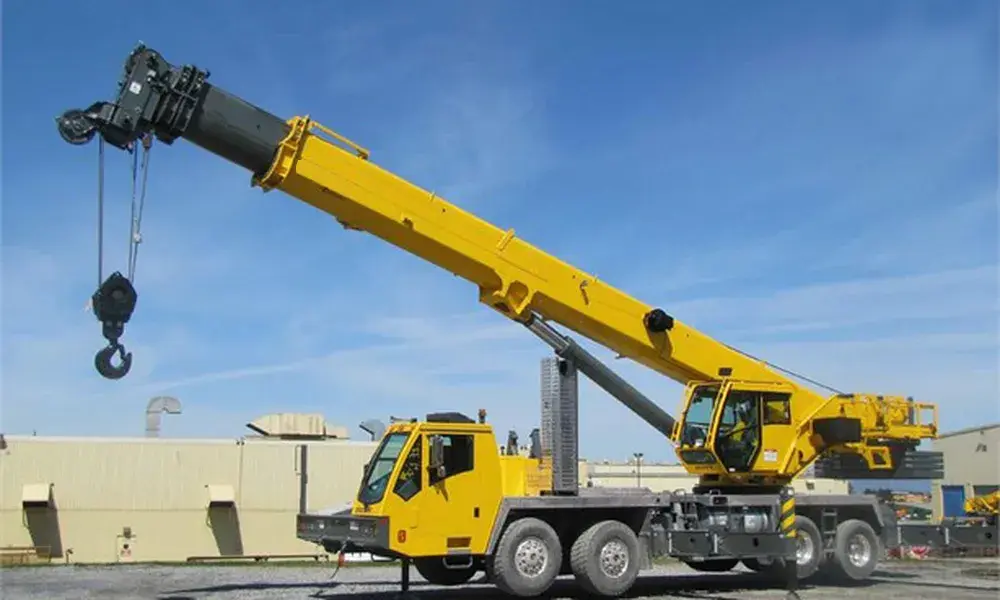

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Pourquoi les ingénieurs d'approvisionnement choisissent les vérins à contrepoids Raydafon

Trois raisons commerciales motivent les commandes répétées :intervalle d'entretien plus long, travail de maintenance réduit et production de force stable sur toute la course.

01

Corps en acier allié à haute résistance

Résiste aux hautes pressions et aux charges lourdes sans déformation en service continu. Le chromage de surface ou le revêtement anticorrosion résiste aux conditions de chantier humides, pulvérisées et poussiéreuses.

02

Positionnement précis

Fonctionne avec le système de commande hydraulique de la grue pour un télescopage en douceur : repositionnement rapide du contrepoids pendant le levage et réglage de l'équilibre au millimètre près lors du placement précis.

03

Installation modulaire

S'adapte aux points de montage de grue existants sans modification à grande échelle. Les joints et les ports de service sont accessibles avec des outils standard : la plupart des remplacements de joints se terminent en 30 minutes sur site.

04

Efficacité énergétique

La puissance délivrée s’adapte en temps réel aux conditions de travail. Par rapport aux vérins classiques à résistance équivalente, la consommation d'énergie est réduite de plus de 15 %.

Applications : où les acheteurs installent ces cylindres

Le vérin hydraulique de contrepoids est spécifié partout où une grue doit rester équilibrée pendant que la position de la charge ou de la flèche change. Les installations typiques comprennent :

Grues à conteneurs portuaires Grues navire-terre Grues à tour Grues mobiles tout terrain Grues sur chenilles Grues d’installation d’éoliennes Gréement d'équipement lourd Érection de structures en acier Levage de bâtiments préfabriqués Grues à portique pour chantier naval

Besoin d'une fonction de grue associée ? Revoir l'intégralitésérie de vérins hydrauliques pour grue mobileou legamme de vérins hydrauliques télescopiquespour les applications d'extension de flèche.

Vérins de contrepoids personnalisés — Production OEM, marque privée et sur plans

Raydafon est un fabricant de vérins hydrauliques OEM et non une société commerciale. La personnalisation s'effectue dans notre propre usine ISO 9001 à Ningbo, en Chine, sur la même ligne qui fabrique nos cylindres standard.

A

Alésage et taille de tige

De Φ40 mm à Φ400 mm d’alésage. Tige chromée dure avec diamètre et rugosité de surface personnalisés.

B

Course et montage

Longueur de course personnalisée, distance d'installation, alésage de broche, montage sur bride ou sur tourillon selon les besoins.

C

Pression et joints

Pression de service jusqu'à 40 MPa et plus. Marques de joints adaptées à votre température de fonctionnement et à votre fluide.

D

Revêtement et marquage

Chromage, revêtement anticorrosion ou peinture. Plaque signalétique et marquage de marque privée disponibles.

Envoyez un dessin PDF, DWG, DXF ou STEP avec votre pression de service, votre débit et votre interface de montage. Nos ingénieurs renvoient une recommandation de taille et un prix d'usine dans les 24 heures.

Contrôle qualité, certifications et garantie de 12 mois

Chaque cylindre de contrepoids passe par un itinéraire d'inspection documenté avant expédition – la piste de preuve sur laquelle les acheteurs étrangers s'appuient pour l'approbation du fournisseur et l'inspection à l'arrivée.

  • Processus de fabrication certifié ISO 9001
  • Enregistrements de vérification et de traitement thermique de l'acier entrant
  • Rapport d'affûtage de l'alésage, d'épaisseur de tige chromée et de rugosité de surface
  • Test de pression à une pression de service nominale de 1,5 × avant l'emballage
  • Contrôle de l'ajustement des joints, de la course et des dimensions de montage
  • Garantie limitée de 12 mois contre les défauts de fabrication

Comment commander : MOQ, délai de livraison, emballage et expédition

Quantité minimale de commande

1 pièce

Les tailles standard sont expédiées à partir de 1 pièce. Prix ​​de volume à partir de 20 pièces pour les projets OEM.

PLOMB

15 – 30 jours

Après confirmation du tirage et dépôt. Les conceptions personnalisées peuvent s’étendre jusqu’à 45 jours.

PAQUET

Caisse en bois

Film antirouille VCI, déshydratant, palette sur mesure pour gros alésages. Emballage standard pour l'exportation.

BATEAU

Mer / Air / Express

Conditions EXW, FOB, CIF et DDP. Documents d'exportation complets : CI, PL, CO, Formulaire A/E, certificat matière.

Vérin hydraulique de contrepoids de grue — FAQ de l'acheteur

Quelle est la fonction d’un vérin hydraulique de contrepoids de grue ?

Il déplace le bloc de contrepoids en temps réel pour maintenir le centre de gravité de la grue à l'intérieur de l'enveloppe de sécurité lorsque la flèche s'étend ou que la charge se déplace. Cela permet à un châssis plus léger de soulever la même charge, réduit le balancement de la flèche et élimine les arrêts causés par les alarmes de déséquilibre.

Quelle est la spécification standard de votre vérin de contrepoids de grue ?

Alésage Φ200 mm, tige Φ100 mm, course 180 mm, distance d'installation 530 mm, pression de service 25 MPa et 40 MPa, interface 3-G1/4 · M20×1,5 · 2-M14×1,5, poids 124 kg. Numéro de dessin QAY220.12/13A-00.

Pouvez-vous personnaliser l'alésage, la course et l'interface de montage ?

Oui. Nous fabriquons des vérins à contrepoids personnalisés avec un alésage de Φ40 mm à Φ400 mm, une course et une distance d'installation personnalisées, un alésage de goupille ou un montage sur bride et tout filetage d'interface requis. Envoyez un dessin PDF, DWG, DXF ou STEP et nous vous proposerons un devis dans les 24 heures.

Quelle est la pression maximale de service ?

Le modèle standard est évalué à 25 MPa en continu et à 40 MPa en pointe. Des pressions nominales plus élevées sont disponibles sur demande avec une sélection de joints et une épaisseur de tige chromées adaptées.

Quel est le MOQ, le délai de livraison et la garantie ?

Quantité minimale de commande 1 pièce pour les tailles standard. Délai 15 à 30 jours après la confirmation du tirage et le dépôt. Garantie limitée de 12 mois contre les défauts de fabrication. Documents d’exportation complets fournis avec chaque expédition.

Quels modèles de grues utilisent ce vérin de contrepoids ?

Il est conçu pour les grues mobiles de classe QAY220 et les grues tout-terrain équivalentes de 200 à 220 t. Nous fournissons également des vérins de contrepoids pour d'autres classes de tonnage — envoyez votre modèle de grue et votre numéro de dessin pour un contrôle de compatibilité.

Comment installer le vérin de contrepoids sur une grue existante ?

Le vérin utilise une conception de montage modulaire qui s'adapte aux points de montage de grue existants sans modification majeure. Confirmez le diamètre de la broche de montage, la distance d'installation et l'interface hydraulique avant de commander. Des dessins d'installation détaillés sont fournis avec l'envoi. Nos ingénieurs peuvent également revoir votre plan d’installation avant la livraison.

Puis-je commander un échantillon avant de passer une commande groupée ?

Oui. Les commandes d’échantillons sont acceptées pour les tailles standard. Le coût de l’échantillon et le fret sont indiqués séparément et peuvent être crédités sur la première commande groupée.

Demander un devis pour un vérin de contrepoids de grue

Envoyez votre modèle de grue, votre numéro de dessin ou votre pression de service. Nos ingénieurs répondent dans les 24 heures avec une recommandation de taille et un prix usine.
