Cylindre hydraulique de relevage de grue
  • Cylindre hydraulique de relevage de grueCylindre hydraulique de relevage de grue
  • Cylindre hydraulique de relevage de grueCylindre hydraulique de relevage de grue

Cylindre hydraulique de relevage de grue

Le vérin hydraulique de relevage de grue Raydafon est le vérin de commande d'angle de flèche pour les grues mobiles et les machines portuaires. Modèle de référence ZXSTC1000S.2.5-00 : alésage Φ320, tige Φ280, course 4000 mm, distance d'installation 4750 mm, pression de service 32 MPa, poussée dynamique en temps réel 3000 kN, poids unitaire 1522 kg. Le corps est forgé en 7 passes à partir d'acier allié à haute résistance de qualité aéronautique, doublement vieilli pour stabiliser la résistance à la traction au-dessus de 1 250 MPa. Joint triple progressif avec anneau composite en caoutchouc perfluoroéther importé d'Allemagne et lèvre anti-poussière étagée de 5 μm. Servo électrohydraulique intégré avec retour de position magnétostrictif de ±0,03 mm pour une stabilité à ultra-basse vitesse de 0,08 mm/s. Cycle sans entretien de 5 000 heures. Alésage personnalisé Φ50-500 mm, résistant aux brouillards salins et à la poussière. MOQ 5 unités, délai de livraison en vrac de 45 à 60 jours. Envoyez le modèle de grue, les exigences de poussée et la quantité pour un devis.
Relevage de grue · Modèle ZXSTC1000S.2.5-00

Vérin hydraulique de relevage de grue personnalisé pour grues mobiles et machines portuaires — Fourniture directe du fabricant OEM

Le vérin hydraulique de relevage de la grue contrôle l'angle de la flèche des grues mobiles. Raydafon le construit avec une conception télescopique à plusieurs étages à double effet qui s'étend sur de longues distances et se rétracte de manière compacte. Le corps est matricé en 7 passes à partir d'acier allié à haute résistance de qualité aéronautique et doublement vieilli pour stabiliser la résistance à la traction au-dessus de 1 250 MPa. La triple étanchéité progressive et un module d'asservissement magnétostrictif répondent aux exigences de brouillard salin, de poussière et de précision des cycles de service portuaires et éoliens.

3000 kN Poussée dynamique en temps réel
32 MPa Pression de travail
Φ320 × Φ280 Alésage × tige
4000 millimètres Accident vasculaire cérébral
5000 heures Sans entretien
Modèle de référence

ZXSTC1000S.2.5-00 — Spécifications complètes

Le modèle de référence est une configuration réelle de production utilisée pour les circuits de relevage des grues mobiles de levage lourd. L'alésage et la course personnalisés sont disponibles sur le même processus de dessin.

Nom du cylindre Numéro de dessin Alésage ΦD Rod Φd Course S Installer. L Pression Port Poids
Vérin hydraulique de relevage ZXSTC1000S.2.5-00 Φ320 Φ280 4000 millimètres 4750 millimètres 32 MPa 2-M27×2
4-G1/4
1522 kg

Des circuits de grue avec différents modèles de poussée ou de montage peuvent être produits selon votre dessin. Envoyez la marque et le modèle de la grue, la poussée requise et un dessin de montage. Pour la gamme plus large de vérins de grue mobile, voir leVérins hydrauliques de grue mobilecatégorie.

Plongée profonde en ingénierie

Quatre technologies qui rendent ce cylindre différent

01

Contrôle de charge adaptatif complet

Le corps du cylindre est forgé à partir d’un matériau de qualité aéronautique. Raydafon utilise un acier allié à haute résistance personnalisé qui passe par sept passes de matriçage puis un double traitement thermique de vieillissement. Le double vieillissement stabilise la structure du matériau afin que la résistance à la traction soit supérieure à 1 250 MPa. Sur un vérin de poussée de 3 000 kN exécutant des cycles de levage continus, cette structure de grain est ce qui maintient la durée de vie à la fatigue stable sous une pression de 32 MPa.

≥1250 traction MPa
02

Servocommande de précision au niveau du micron

L'équipe d'ingénierie de Raydafon a développé un module servo électro-hydraulique intégré qui remplace la configuration traditionnelle de commande de vanne séparée. Le groupe de vannes utilise des noyaux de servovalve de qualité aéronautique et un capteur de déplacement magnétostrictif avec une précision de ± 0,03 mm. Cette combinaison permet un fonctionnement stable à ultra-basse vitesse à 0,08 mm/s, de sorte que l'opérateur peut positionner la flèche sans stick-slip ni dépassement lors des opérations de chargement fin.

±0,03 précision du capteur mm
03

Protection longue durée en environnement extrême

Les machines portuaires subissent une érosion par brouillard salin. Les équipements métallurgiques voient de la poussière à haute température. Raydafon a construit une triple structure de protection à étanchéité progressive pour les deux. Le joint principal est un anneau composite en caoutchouc perfluoroéther importé d'Allemagne avec une conception à double lèvre pour une compensation de pression bidirectionnelle. La couche intermédiaire utilise une lèvre anti-poussière étagée qui intercepte les particules solides de plus de 5 μm. La capacité antipollution est 40 % supérieure à celle d’un joint simple lèvre traditionnel. Le cycle combiné est évalué à 5 000 heures sans entretien.

5 lèvre anti-poussière μm
04

Système hydraulique optimisé en termes d'efficacité énergétique

La conception économe en énergie de Raydafon résulte de l'analyse du fonctionnement réel des engins de construction. Le circuit d'amplitude différentielle réduit le volume de circulation d'huile hydraulique de 35 % dans des conditions à vide. Associée à un groupe motopompe synchrone à aimant permanent à haut rendement, la consommation énergétique globale du système diminue de 28 % par rapport à la solution traditionnelle. Sur une grue fonctionnant par équipes de 8 heures, cela se traduit par une réduction mesurable de la consommation de carburant ou de batterie.

-28% énergie du système

Pourquoi les vérins hydrauliques de relevage de grue Raydafon

A

20 ans dans le domaine hydraulique

Raydafon fabrique des vérins hydrauliques depuis deux décennies. L'équipe d'ingénierie développe le cylindre, le module servo et le système de joints en interne, de sorte que les modifications des spécifications sont traitées à la source, et non par l'intermédiaire de fournisseurs externes.

B

Contrôle total du forgeage à l'assemblage

Le forgeage du corps, le traitement thermique, le rodage, le chromage, l'assemblage des joints et les tests de pression sont tous effectués dans l'usine de Raydafon. Cela maintient la traçabilité intacte et réduit les écarts de lots que vous obtenez de plusieurs fournisseurs.

C

Prix ​​​​direct d'usine

Vendu sous un modèle de vente directe. Des performances comparables à environ 60 % du coût des marques européennes et américaines au même niveau de spécifications. Aucune marge commerciale ajoutée entre l'usine et l'acheteur.

D

Personnalisation complète

Des diamètres d'alésage de cylindre de Φ50 mm à Φ500 mm peuvent être fabriqués sur mesure. La course, la distance d'installation, le type de port et le modèle de montage sont produits selon votre dessin, de sorte que les modèles de grues non standard peuvent être parfaitement adaptés.

E

Validé en conditions portuaires et éoliennes

Le système de triple étanchéité et le module servo ont été conçus pour les conditions de brouillard salin des machines portuaires et de charges lourdes éoliennes. La conception cible les chantiers réels et non les conditions de laboratoire.

F

Assistance OEM

Envoyez une marque et un modèle de grue, ou un numéro de dessin. Raydafon effectue une rétro-ingénierie, échantillonne et propose un lot personnalisé sur le même dessin. Prend en charge les emballages de marque privée pour les clients OEM.

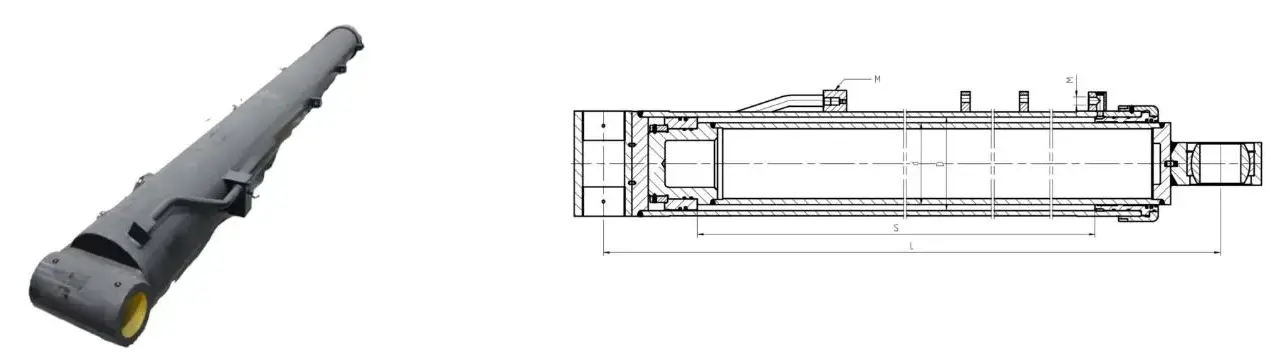

Dessins cotés

Crane luffing hydraulic cylinder dimension drawing
Aperçu de l'installation : interface alésage/tige, position du port et modèle de montage

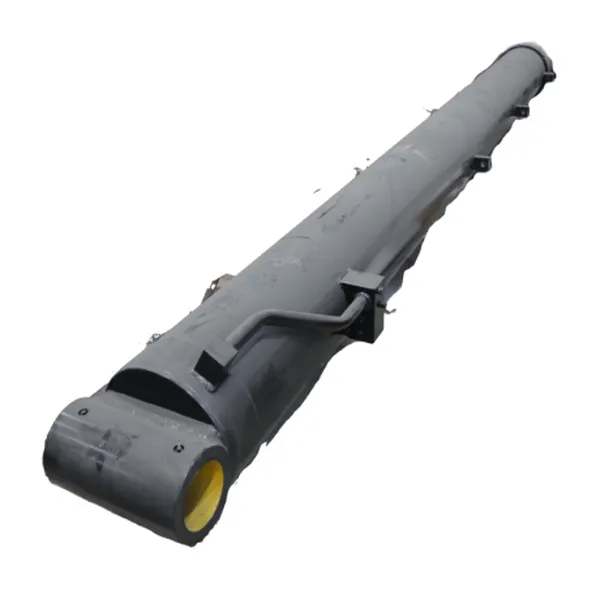

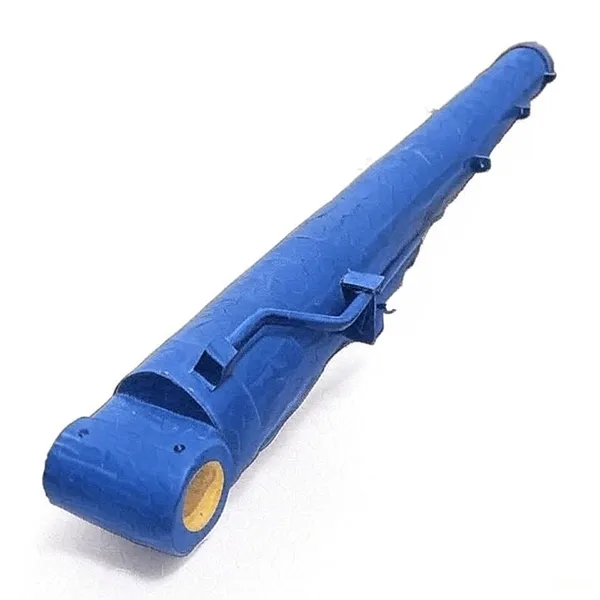

Crane luffing hydraulic cylinder product view
Vue du produit — corps de vérin et ensemble tige
Crane luffing hydraulic cylinder detail
Détail du port et du joint – 2-M27×2 plus interface 4-G1/4

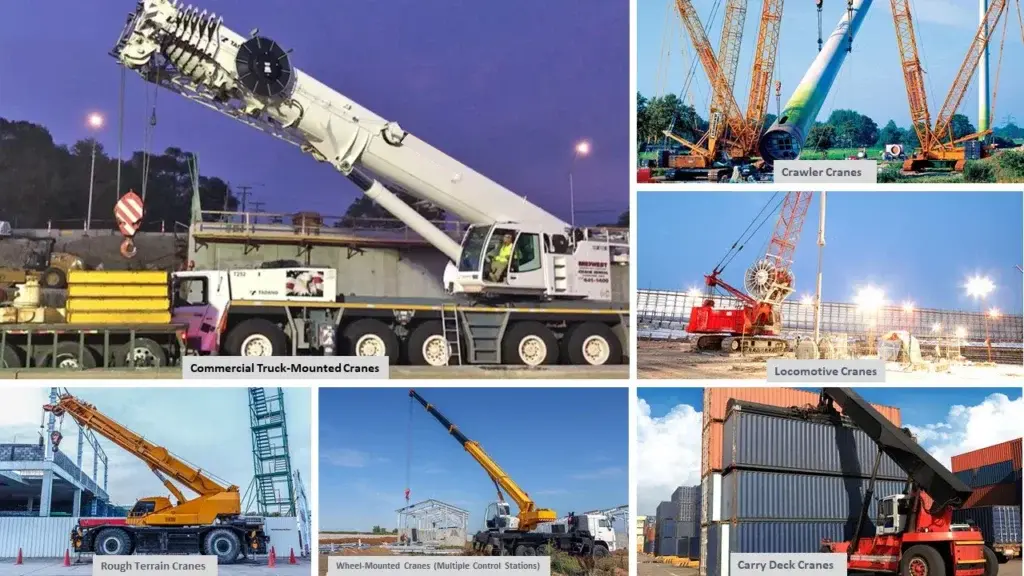

Crane luffing hydraulic cylinder application
Référence application — monté sur un circuit de relevage de grue mobile

Où les vérins hydrauliques de relevage de grue sont utilisés

01

Grues mobiles

Contrôle de l'angle de flèche sur camions et grues mobiles tout terrain. Gère la poussée nécessaire pour soulever et maintenir la flèche à pleine charge.

02

Machinerie portuaire

Grues de navire à terre et de chantier dans des environnements de brouillard salin. Le triple joint progressif et le chromage dur prolongent le cycle de maintenance dans les opérations côtières.

03

Équipement éolien

Relevage de flèche de grue sur les navires d'installation et de maintenance. Une stabilité de poussée élevée et une servocommande au niveau du micron sont importantes pour un positionnement de précision en mer.

04

Ingénierie lourde et métallurgie

Équipement de levage industriel dans des conditions de haute température et de poussière. Le circuit d'économie d'énergie réduit la consommation de carburant ou de batterie lors des longs trajets.

Feuille de spécifications de commande

Modèle de référence
ZXSTC1000S.2.5-00
Poussée dynamique en temps réel
3000 kN
Pression de travail
32 MPa
Diamètre d'alésage
Φ320 mm (Φ50-500 mm personnalisé disponible)
Diamètre de la tige
Φ280 millimètres
Accident vasculaire cérébral
4000 millimètres
Distance d'installation
4750 millimètres
Poids unitaire
1522 kg
Port/interface
2-M27×2 plus 4-G1/4
Forgeage du corps
Acier allié de qualité aéronautique forgé à 7 passes, double vieillissement jusqu'à une résistance à la traction ≥ 1 250 MPa
Asservissement
Servo électrohydraulique intégré, capteur magnétostrictif précision de ±0,03 mm, vitesse ultra-basse 0,08 mm/s
Scellage
Triple joint progressif, anneau principal en composite de perfluoroéther allemand, lèvre anti-poussière étagée de 5 μm
Économie d'énergie
Circuit à amplitude différentielle, 35 % de circulation d'huile en moins à vide, 28 % de consommation d'énergie du système en moins
Cycle d'entretien
5 000 heures sans entretien
Personnalisation
Alésage personnalisé complet Φ50-500 mm, emballage OEM et marque privée
Quantité minimale de commande
5 unités par modèle
Délai de livraison en gros
45-60 jours après l'approbation du dépôt et du dessin
Base de devis
Modèle et tonnage de la grue, exigences de poussée, spécifications d'alésage/course, taille du port, quantité, port de destination

Comment votre commande transite par Raydafon

  1. 01

    Dossier de candidature

    Envoyez le modèle et le tonnage de la grue, la poussée requise, les spécifications d'alésage/course, la taille du port, la quantité et le port de destination.

  2. 02

    Sélection et devis du modèle

    Raydafon confirme si le modèle de référence convient ou si une construction personnalisée est requise. Le devis FOB Ningbo est émis avec un délai de livraison.

  3. 03

    Approbation du dessin

    Pour les constructions personnalisées, Raydafon effectue une rétro-ingénierie de la pièce OEM, produit un échantillon et confirme l'alésage, la course, la distance d'installation et les dimensions du port avec l'acheteur.

  4. 04

    Forgeage et traitement thermique

    Le matriçage en 7 passes et le traitement thermique à double vieillissement stabilisent le corps à une résistance à la traction supérieure à 1 250 MPa. L'affûtage et le chromage dur suivent.

  5. 05

    Assemblage et test de pression

    Le piston, les joints, le module servo et le tampon sont assemblés. Le cylindre est testé sous pression à 32 MPa et testé en course pour la douceur et la réponse du servo.

  6. 06

    Emballage et expédition

    Les bouteilles sont emballées dans des caisses en bois renforcées avec de l'huile antirouille et des embouts de protection. Expédié par voie maritime, aérienne ou express avec liste de colisage, facture et rapport d'inspection.

Documentation et support qualité

  • ✓
    Certificat matériel

    Certificat de carrosserie en acier allié, dossier de traitement thermique à double vieillissement, fiche technique du composé d'étanchéité fournie avec chaque expédition.

  • ✓
    Rapport de test de pression

    Chaque cylindre est testé sous pression à 32 MPa avant emballage. Les fuites, la douceur de la course, la réponse du servo et le raccord du port sont enregistrés.

  • ✓
    Dossier d'inspection dimensionnelle

    Alésage, tige, course, distance d'installation et dimensions de port enregistrées par rapport aux spécifications commandées ou au dessin du client.

  • ✓
    Emballage d'exportation

    Caisse en bois renforcée avec huile antirouille et embouts de protection. Grands lots de bouteilles palettisés et sanglés pour le fret maritime.

Foire aux questions

Qu'est-ce qu'un vérin hydraulique de relevage de grue ?

Un vérin hydraulique de relevage de grue est le composant hydraulique qui contrôle l'angle de la flèche sur une grue mobile. Le relevage fait référence à l'élévation ou à l'abaissement de la flèche, et le vérin entraîne ce mouvement grâce à une conception télescopique à plusieurs étages à double effet. C'est l'un des vérins centraux des grues mobiles, aux côtés du vérin de contrepoids et du vérin de stabilisation.

Quel est le modèle de référence et ses orientations ?

Le modèle de référence est le ZXSTC1000S.2.5-00 avec une poussée dynamique en temps réel de 3 000 kN, une pression de service de 32 MPa, un alésage de Φ320 mm, une tige de Φ280 mm, une course de 4 000 mm, une distance d'installation de 4 750 mm et un poids unitaire de 1 522 kg. Raydafon prend en charge l'alésage et la course personnalisés pour les marques de grues OEM.

Quel matériau et quel procédé de forgeage sont utilisés ?

Le corps du cylindre est forgé en 7 passes à partir d'acier allié à haute résistance de qualité aéronautique, puis vieilli deux fois pour stabiliser la résistance à la traction au-dessus de 1 250 MPa. Ce processus de forgeage améliore la structure des grains et la résistance à la fatigue par rapport à la coulée conventionnelle ou à l'usinage à partir de barres, ce qui est important sur un cylindre de poussée de 3 000 kN exécutant des cycles de levage continus.

Quelle est la précision de la servocommande ?

Raydafon utilise un module servo électrohydraulique intégré avec des noyaux de servovalve de qualité aéronautique et un capteur de déplacement magnétostrictif avec une précision de ± 0,03 mm. Cela permet un fonctionnement stable à ultra-basse vitesse à 0,08 mm/s, afin que l'opérateur puisse positionner la flèche avec précision sans stick-slip.

Comment fonctionne le système de triple étanchéité ?

La structure à triple étanchéité progressive comporte trois couches. Le joint principal est un anneau composite en caoutchouc perfluoroéther importé d'Allemagne avec une conception à double lèvre pour une compensation de pression bidirectionnelle. La couche intermédiaire utilise une lèvre anti-poussière étagée qui intercepte les particules solides de plus de 5 μm. La couche extérieure offre une protection supplémentaire contre les essuie-glaces. La capacité antipollution est 40 % supérieure à celle d’un joint simple lèvre.

Quel est le mécanisme d’économie d’énergie ?

Raydafon utilise un circuit d'amplitude différentielle innovant qui réduit le volume de circulation d'huile hydraulique de 35 % dans des conditions à vide. Combinée à un groupe motopompe synchrone à aimant permanent à haut rendement, la consommation d'énergie globale du système est réduite de 28 % par rapport à la solution traditionnelle.

Quel est le cycle de maintenance et la gamme de personnalisation ?

Le cylindre est conçu pour un cycle sans entretien de 5 000 heures dans des environnements de brouillard salin et de poussière. Raydafon prend en charge la personnalisation complète des diamètres d'alésage des cylindres de Φ50 mm à Φ500 mm, ainsi que les emballages OEM et les marques privées. MOQ est de 5 unités par modèle.

Comment demander un devis ?

Envoyez le modèle et le tonnage de votre grue, la poussée requise, les spécifications d'alésage/course, la taille du port, la quantité et le port de destination. Raydafon confirmera le modèle ou concevra une construction personnalisée, puis proposera un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.

Prêt à vous procurer des vérins hydrauliques de relevage de grue personnalisés ?

Envoyez le modèle et le tonnage de votre grue, la poussée requise, les spécifications d'alésage/course et la quantité commandée. Raydafon confirmera le modèle ou concevra une construction personnalisée, puis proposera un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.
