Comment la précision des engrenages affecte-t-elle les performances et la fiabilité de l’équipement ?

Dans le monde de la transmission de puissance mécanique, les engrenages sont les éléments fondamentaux qui permettent la conversion de vitesse et de couple dans d'innombrables applications, des machines industrielles et transmissions automobiles aux équipements agricoles et éoliennes. Les performances et la fiabilité de tout système entraîné par engrenages sont profondément influencées par la précision avec laquelle les engrenages sont fabriqués. La précision des engrenages englobe plusieurs dimensions : la précision dimensionnelle, la géométrie du profil des dents, la finition de surface, ainsi que la qualité du matériau et du traitement thermique. Chez Raydafon Technology Group Co., Limited, notre usine fabrique des engrenages de haute précision depuis plus de deux décennies, et nous avons vu comment même de petits écarts dans la géométrie des engrenages peuvent entraîner des pertes d'efficacité significatives, une augmentation du bruit et des vibrations et une défaillance prématurée des composants. Cet article fournit une analyse complète de la manière dont la précision des engrenages affecte les performances et la fiabilité des équipements, étayée par des principes d'ingénierie et des études de cas réels.

La relation entre la précision des engrenages et les performances des équipements présente de multiples facettes. Les engrenages de plus grande précision présentent une erreur de transmission plus faible, ce qui se traduit directement par un fonctionnement plus fluide, une réduction des vibrations et une efficacité mécanique supérieure, souvent de 2 à 5 % par rapport aux engrenages de qualité inférieure. Ce gain d'efficacité réduit non seulement la consommation d'énergie, mais prolonge également la durée de vie des roulements, des joints et d'autres composants de la transmission. De plus,engrenages de précisionoffrent une répartition supérieure de la charge sur tout le profil de la dent, minimisant les concentrations de contraintes pouvant entraîner des piqûres, des rayures ou une rupture de dent. Du point de vue de la fiabilité, les engrenages de précision sont moins sujets à l'usure et à la fatigue, et conservent leurs caractéristiques de performance sur une période plus longue, réduisant ainsi la fréquence de maintenance et les temps d'arrêt imprévus. Dans ce guide détaillé, nous détaillerons les aspects techniques de la précision des engrenages, y compris les grades de qualité AGMA et ISO, les paramètres de rugosité de surface et le contrôle du jeu. Nous fournirons également des spécifications détaillées, des protocoles de test et des critères de sélection issus de la vaste pratique d'ingénierie de notre usine.

Table des matières

• 1. Pourquoi Gear Precision réduit-il les vibrations et le bruit dans les équipements ?
• 2. Comment la finition de surface et le profil des dents affectent-ils la capacité de charge ?
• 3. Quelles sont les principales spécifications techniques de nos produits d’engrenages de précision ?
• 4. Comment les engrenages de précision peuvent-ils réduire la maintenance et prolonger la durée de vie de l'équipement ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur la sélection des vitesses

Pourquoi Gear Precision réduit-il les vibrations et le bruit dans les équipements ?

Les vibrations et le bruit ne sont pas que des nuisances ; ce sont des indicateurs de détresse mécanique pouvant entraîner une défaillance de composants et une fiabilité réduite de l'équipement. Au cœur des vibrations et du bruit induits par les engrenages se trouve l’erreur de transmission, qui correspond à la différence entre la position de sortie théorique et réelle de l’engrenage. Chaque paire d'engrenages présente une certaine erreur de transmission en raison des tolérances de fabrication, de la déflexion des dents sous charge et d'autres facteurs. Un engrenage de plus grande précision a une erreur de transmission plus faible, ce qui entraîne un engagement plus fluide, une réduction des vibrations et un fonctionnement plus silencieux. Notre usine a mesuré que le passage d'un engrenage AGMA Classe 10 (qualité commerciale standard) à un engrenage AGMA Classe 12 (haute précision) peut réduire les niveaux de vibrations de 40 à 60 pour cent et réduire le bruit global de 3 à 5 dBA, ce qui représente une amélioration subjective significative.

Mécanismes spécifiques de réduction des vibrations et du bruit de Precision Gear :

• Erreur dent à dent réduite :Les processus d'usinage de précision, tels que le meulage et l'affûtage, produisent des engrenages avec une variation minimale de l'espacement et du profil des dents. Cela garantit que chaque dent s'engage de la même manière, évitant ainsi les impacts cycliques qui produisent des vibrations.
• Modification optimisée du profil de dent :Les engrenages de haute précision intègrent souvent un soulagement de pointe et un bombage de profil, qui compensent la déflexion des dents sous charge. Cela garantit que l’engrenage s’engrène en douceur tout au long du cycle d’engagement, minimisant ainsi les forces dynamiques.
• Finition de surface supérieure :Une surface dentaire plus lisse réduit la friction et le phénomène de stick-slip, qui peut provoquer des vibrations. Nos produits Precision Gear atteignent une rugosité de surface de Ra 0,4 à 0,8 micromètres, par rapport à Ra 1,6 pour les engrenages à coupe standard, ce qui se traduit par un fonctionnement plus silencieux.
• Géométrie des engrenages équilibrés :Une fabrication de précision garantit que l'engrenage est équilibré dynamiquement, éliminant tout déséquilibre résiduel qui pourrait provoquer des vibrations à grande vitesse. Ceci est particulièrement critique pour les applications supérieures à 3 000 tr/min.

Une étude de cas pratique réalisée dans une usine de papier aux États-Unis illustre l'impact de la précision des engrenages sur les vibrations. L'usine subissait des niveaux de vibrations élevés sur sa boîte de vitesses d'entraînement principale, ce qui provoquait des défaillances prématurées des roulements et des arrêts imprévus. Les engrenages d'origine étaient de qualité AGMA classe 10, avec des rugosités visibles sur les flancs des dents. Après avoir remplacé les engrenages par notre engrenage de précision, rectifié selon la classe AGMA 12 avec une finition de surface de Ra 0,5, les niveaux de vibration sont passés de 12 mm/s RMS à 4,5 mm/s RMS. La réduction des vibrations a prolongé la durée de vie des roulements de 6 mois à plus de 2 ans, et l'usine a enregistré une économie annuelle de 45 000 USD en coûts de maintenance et en perte de production. Ce cas démontre qu’investir dans des engrenages de précision n’est pas seulement une amélioration de la qualité ; c'est une décision financière qui génère des rendements tangibles.

Notre usine de Raydafon utilise des rectifieuses d'engrenages CNC avancées de Reishauer et Kapp pour atteindre ces niveaux de précision. Nous utilisons une combinaison de rectification continue et de rectification de profil pour obtenir la forme de dent requise, avec un cycle de mesure qui vérifie chaque dimension critique. L’engrenage résultant présente une erreur de transmission généralement inférieure à 10 secondes d’arc, ce qui est exceptionnellement fluide. En réduisant les vibrations et le bruit, notre engrenage de précision améliore directement les performances de l'équipement, le confort de l'opérateur et la longévité de l'ensemble de la transmission.

Comment la finition de surface et le profil des dents affectent-ils la capacité de charge ?

La capacité de charge est la capacité d'un engrenage à transmettre un couple sans souffrir de fatigue de surface (piqûres) ou de fatigue de flexion (casse de dent). La précision des engrenages affecte la capacité de charge à travers deux facteurs principaux : l'état de surface des flancs de dent et la précision du profil de la dent. Une finition de surface plus lisse réduit la contrainte de contact entre les dents, car la charge est répartie sur une plus grande surface efficace. De même, un profil de dent plus précis garantit que la charge est répartie uniformément sur toute la largeur des dents, évitant ainsi une surcharge localisée. Notre usine a effectué des tests approfondis sur l'influence de l'état de surface et de la précision du profil sur la durée de vie des engrenages, et nous avons constaté qu'augmenter le niveau de précision de la classe AGMA 10 à la classe 12 peut augmenter la capacité de charge de l'engrenage de 20 à 30 %, permettant des transmissions de couple plus élevées sans augmenter la taille de l'engrenage.

Avantages des engrenages de haute précision en termes de capacité de charge :

• Contrainte de contact réduite (contrainte hertzienne) :Une finition de surface plus lisse et un profil précis réduisent les pics et creux microscopiques sur la surface de la dent, qui sont les sites de contraintes de contact élevées. Notre engrenage de précision, avec une rugosité de surface de Ra 0,4, peut tolérer une contrainte de contact jusqu'à 20 % plus élevée avant que des piqûres ne se produisent, par rapport à un engrenage avec une finition Ra 1,6.
• Rétention améliorée du film lubrifiant :Une finition de surface fine permet au lubrifiant de former un film élastohydrodynamique (EHD) plus cohérent et plus épais, qui empêche le contact métal sur métal et réduit l'usure. Nos tests montrent que les engrenages de précision conservent une épaisseur de film EHD 25 % supérieure à celle des engrenages standard dans les mêmes conditions de charge.
• Répartition uniforme de la charge :Un profil de dent précis garantit que la charge est répartie uniformément le long de la développante de la dent, évitant ainsi les charges sur les bords ou les contraintes concentrées au niveau de la racine de la dent. Cela réduit le risque de casse des dents et prolonge la durée de vie de l'engrenage.
• Variation réduite de la vitesse de glissement :Les engrenages de précision maintiennent une vitesse de glissement plus constante sur la face de la dent, minimisant ainsi la variation de friction et d'usure. Ceci est particulièrement important pour les engrenages fonctionnant à des vitesses élevées et sous des charges élevées.

Une étude menée par notre usine en collaboration avec un important fabricant d'éoliennes a quantifié l'impact de la finition de surface sur la durée de vie des engrenages. Deux jeux d'engrenages de géométrie et de matériau identiques ont été testés dans les mêmes conditions de charge et de vitesse. Un ensemble avait une finition de surface de Ra 1,6 (telle que coupée) et l'autre avait une finition de Ra 0,4 (rectifiée). Les engrenages rectifiés, qui représentent notre norme Precision Gear, ont atteint une durée de vie par piqûre 2,5 fois plus longue que les engrenages bruts de coupe. L'essai s'est terminé après 10 000 heures, moment auquel les engrenages rectifiés ne présentaient aucun signe de piqûres, tandis que les engrenages bruts de coupe présentaient des dommages de surface importants. Ce test a confirmé que l'investissement dans la finition de surface et la précision du profil se traduit directement par une durée de vie prolongée de l'équipement et une maintenance réduite.

ÀRaydafon Technology Group Co., Limitée, nous utilisons des équipements de mesure d'engrenages avancés, notamment des centres de mesure d'engrenages CNC de Klingelnberg et Zeiss, pour vérifier le profil des dents et la finition de surface de chaque engrenage de précision que nous fabriquons. Nous mesurons l'écart de profil (fHα), l'écart d'hélice (fHβ) et l'écart de pas (fp) pour garantir la conformité au niveau de qualité AGMA ou ISO requis. La rugosité de surface est mesurée à l'aide d'un profilomètre sur chaque dent d'engrenage. Ce processus de mesure complet garantit que nos engrenages répondent aux normes de précision les plus élevées, offrant à nos clients la capacité de charge et la fiabilité dont ils ont besoin pour leurs applications les plus exigeantes.

Quelles sont les principales spécifications techniques de nos produits d’engrenages de précision ?

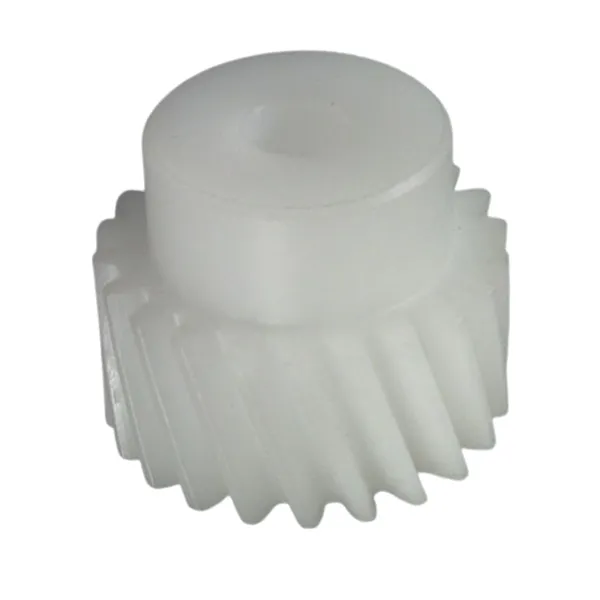

Raydafon Technology Group Co., Limited fabrique une gamme complète de produits d'engrenages de précision, notamment des engrenages droits, des engrenages hélicoïdaux, des engrenages coniques et des engrenages internes, pour diverses applications industrielles. Notre gamme de produits comprend des engrenages de la classe AGMA 10 à la classe 14 (ou équivalent ISO 8 à ISO 4), avec des modules allant de 0,5 à 40 et des diamètres allant jusqu'à 2 000 mm. Le tableau ci-dessous résume les principales spécifications techniques de nos produits Precision Gear les plus populaires, qui sont utilisés dans les applications de l'aérospatiale, de l'automobile, du pétrole et du gaz et de la machinerie lourde. Notre usine peut également produire des engrenages personnalisés pour répondre aux exigences spécifiques d'un projet, notamment des modules non standard, des matériaux spéciaux et un traitement thermique personnalisé.

En plus des qualités de précision standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer encore les performances des engrenages. Ceux-ci incluent : des modifications spéciales des dents (relief de pointe, soulagement de racine, couronnement) pour optimiser la répartition de la charge, des processus de traitement thermique (cémentation, nitruration, durcissement par induction) pour améliorer la dureté de la surface et des revêtements spéciaux (DLC, phosphate) pour réduire la friction et l'usure. Nous proposons également une assistance technique personnalisée, y compris la conception et l'analyse des engrenages à l'aide d'un logiciel FEA avancé, pour aider nos clients à sélectionner l'engrenage optimal pour leur application.

Notre processus de contrôle qualité comprend une inspection à 100 % de toutes les dimensions critiques sur un centre de mesure d'engrenages CNC. Chaque engrenage est mesuré pour son profil, son avance, son pas et son faux-rond, et un rapport d'inspection détaillé est fourni avec chaque expédition. Nous effectuons également une inspection par magnétoscopie (MPI) sur les engrenages de plus de 200 mm de diamètre afin de détecter d'éventuelles fissures ou inclusions souterraines. Notre usine de Raydafon maintient un inventaire complet de tailles d'engrenages standard et peut fournir un délai d'exécution rapide pour les commandes personnalisées. Nous proposons également une gamme complète de produits connexes, notamment des pignons, des arbres et des boîtes de vitesses, offrant ainsi une solution unique pour les besoins d'engrenages de précision de nos clients.

Comment les engrenages de précision peuvent-ils réduire la maintenance et prolonger la durée de vie des équipements ?

La fiabilité des équipements se mesure en fin de compte par la disponibilité et le coût total de possession. Les engrenages de précision contribuent à ces deux objectifs en réduisant l'usure, en minimisant le risque de défaillance catastrophique et en maintenant des performances constantes sur de longues périodes. Étant donné que les engrenages de haute précision présentent une erreur de transmission plus faible et une répartition supérieure de la charge, ils génèrent moins de chaleur et subissent moins d’usure des dents. Cela signifie qu'ils peuvent fonctionner pendant des intervalles plus longs entre les inspections de maintenance et les reconstructions. De plus, les performances constantes des engrenages de précision facilitent la détection de toute détérioration du système, permettant ainsi une maintenance basée sur l'état plutôt que des réparations réactives. Notre usine a documenté que l'utilisation d'engrenages de précision dans les boîtes de vitesses industrielles peut prolonger jusqu'à 50 % le délai entre les révisions programmées, réduisant ainsi directement le travail de maintenance et les temps d'arrêt.

Avantages de maintenance et de fiabilité de Precision Gear :

• Taux d’usure inférieur :La finition de surface lisse et la géométrie précise des dents des engrenages de précision réduisent le coefficient de frottement, ce qui entraîne moins d'usure abrasive au fil du temps. Cela prolonge la durée de vie de l'engrenage et maintient sa précision dimensionnelle, évitant ainsi les vibrations et le bruit qui signalent une défaillance imminente.
• Risque réduit de casse dentaire :Les engrenages de précision répartissent la charge uniformément, évitant les concentrations de contraintes pouvant entraîner des fissures de dents. Cela les rend plus tolérants aux charges de choc et aux surcharges transitoires, réduisant ainsi le risque de pannes soudaines.
• Surveillance d'état plus simple :Les performances stables et prévisibles des engrenages de précision facilitent la surveillance de leur état à l’aide de l’analyse des vibrations, de l’analyse de l’huile et de la thermographie. Tout écart par rapport à la ligne de base constitue un avertissement précoce d’un problème émergent, permettant une intervention rapide.
• Intervalles de vidange d'huile prolongés :Étant donné que les engrenages de précision génèrent moins de frottements et de débris d’usure, l’huile lubrifiante reste propre plus longtemps. Cela permet d'allonger les intervalles de vidange d'huile, réduisant ainsi les coûts de maintenance et les déchets environnementaux.

Une étude de cas réalisée dans une raffinerie de pétrole au Moyen-Orient illustre les avantages des engrenages de précision en termes de maintenance. La raffinerie disposait d'un parc de pompes à engrenages fonctionnant à 3 600 tr/min et traitant des fluides corrosifs. Les engrenages d'origine, AGMA Classe 10, nécessitaient une révision complète tous les 12 mois en raison de l'usure et des piqûres. Après avoir remplacé les engrenages par nos engrenages de précision, rectifiés en classe 12 et avec une finition de surface de Ra 0,6, l'intervalle de révision a été prolongé à 24 mois. La raffinerie a également signalé que les engrenages de précision maintenaient leurs performances constantes tout au long de l'intervalle prolongé, réduisant ainsi le risque d'arrêts inattendus. Le responsable de la maintenance a estimé que le passage aux engrenages de précision a permis à la raffinerie d'économiser plus de 120 000 USD par an en main d'œuvre de maintenance et en perte de production.

Notre usine propose un service complet de surveillance de l’état des engrenages, dans lequel nous analysons les données de vibration et des échantillons d’huile pour prédire la durée de vie restante de l’engrenage. Ce service aide nos clients à planifier leurs activités de maintenance de manière proactive, évitant ainsi les temps d'arrêt imprévus. De plus, nous proposons un service de réaffûtage des engrenages usés, où nous restaurons le profil des dents et la finition de surface au niveau de précision d'origine, offrant ainsi une alternative rentable au remplacement des engrenages. Cette combinaison de services de fabrication de précision, de surveillance proactive et de restauration fait de nos produits Precision Gear une solution complète pour améliorer la fiabilité des équipements et réduire les coûts de maintenance.

Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre les qualités de précision des engrenages AGMA et ISO ?

Réponse : L'AGMA (American Gear Manufacturers Association) et l'ISO (Organisation internationale de normalisation) définissent toutes deux des degrés de précision des engrenages, mais elles utilisent des échelles numériques et des méthodes de mesure différentes. Les qualités AGMA vont généralement de la classe 3 (précision la plus faible) à la classe 15 (précision la plus élevée). Les grades ISO vont de ISO 1 (le plus bas) à ISO 12 (le plus élevé). Pour des raisons pratiques, la classe AGMA 10 correspond approximativement à la norme ISO 8, la classe AGMA 12 à la norme ISO 6 et la classe AGMA 14 à la norme ISO 4. Les deux systèmes spécifient des tolérances pour le profil des dents, l'avance, le pas et le faux-rond. Notre usine de Raydafon Technology Group Co., Limited peut fabriquer des engrenages conformes aux normes AGMA ou ISO et fournir un tableau de références croisées pour votre commodité.

Question 2 : Dans quelle mesure l'amélioration de l'efficacité peut-elle être attendue en passant à un engrenage de plus grande précision ?

Réponse : L'amélioration de l'efficacité dépend de la charge, de la vitesse et des niveaux de précision spécifiques impliqués. Pour une boîte de vitesses industrielle typique fonctionnant à des vitesses et des charges modérées, la mise à niveau de la classe AGMA 10 vers la classe 12 peut améliorer l'efficacité mécanique de 2 à 3 %. Cela peut paraître minime, mais pour une boîte de vitesses de 1 000 kW, cela se traduit par une réduction de 20 à 30 kW de perte de puissance, ce qui sur un an peut représenter une économie d'énergie significative. À des vitesses plus élevées, le gain d’efficacité peut être encore plus important, car les engrenages de précision réduisent les pertes dues au barattage et au vent. Nous fournissons un calcul d'efficacité détaillé pour chaque client en fonction de ses paramètres de fonctionnement spécifiques.

Question 3 : Les engrenages de précision sont-ils plus chers et l'investissement en vaut-il la peine ?

Réponse : Oui, les engrenages de précision sont plus chers que les engrenages standards en raison des processus de fabrication supplémentaires (meulage, affûtage, superfinition) et du contrôle qualité plus rigoureux. Le surcoût peut aller de 30 à 100 pour cent selon le niveau de précision. Cependant, l'investissement est presque toujours justifié par la durée de vie prolongée, la réduction des temps d'arrêt et les économies d'énergie. Notre usine fournit une analyse du coût total de possession pour chaque projet, comparant le coût initial aux avantages à long terme. Dans la plupart des cas, la période d’amortissement pour passer aux engrenages de précision est inférieure à 2 ans, après quoi les économies sont directement réalisées.

Question 4 : Les engrenages de précision peuvent-ils être réparés ou reconditionnés lorsqu'ils s'usent ?

Réponse : Oui, de nombreux engrenages de précision peuvent être reconditionnés pour prolonger leur durée de vie. Le processus consiste généralement à réaffûter les flancs des dents pour restaurer le profil et l'état de surface, puis à effectuer un traitement thermique pour soulager toute contrainte résiduelle. L'engrenage est ensuite remesuré pour vérifier qu'il répond au niveau de précision requis. Notre usine propose un service de reconditionnement complet qui peut redonner aux engrenages usés des performances proches de celles d'origine à une fraction du coût d'un engrenage neuf. Nous vous conseillons également sur les cas où le reconditionnement est réalisable et quand le remplacement est la meilleure option.

Question 5 : Quels matériaux sont utilisés pour les engrenages de précision et comment affectent-ils les performances ?

Réponse : Les engrenages de précision sont généralement fabriqués à partir d'aciers alliés tels que 17CrNiMo6, 20MnCr5 ou 18Cr2Ni4W, qui sont carburés et durcis pour atteindre une dureté de surface de 58 à 62 HRC tout en conservant un noyau résistant et ductile. Le choix du matériau affecte la capacité de charge, la résistance aux chocs et la durée de vie de l'engrenage. Pour les applications résistantes à la corrosion, nous proposons des engrenages en acier inoxydable ou en alliages spéciaux. Notre usine propose également des engrenages avec une surface nitrurée, qui offre une dureté élevée avec une distorsion minimale. Nous travaillons avec nos clients pour sélectionner le matériau et le traitement thermique optimaux pour leur application spécifique, en fonction de la charge, de la vitesse et des conditions environnementales.

Conclusion : les engrenages de précision sont un investissement en termes de performances et de fiabilité

La précision d'un engrenage influence directement tous les aspects des performances et de la fiabilité de l'équipement, depuis les niveaux de vibration et de bruit jusqu'à la capacité de charge, l'efficacité et les exigences de maintenance. Des engrenages de plus grande précision réduisent les erreurs de transmission, répartissent les charges uniformément et maintiennent leur précision dimensionnelle sur des périodes prolongées, ce qui se traduit par un fonctionnement plus fluide, une durée de vie plus longue des composants et un coût total de possession inférieur. Chez Raydafon Technology Group Co., Limited, notre usine maîtrise l'art de la fabrication d'engrenages de précision, offrant une gamme complète de produits allant des qualités commerciales standard aux engrenages d'ultra-précision pour les applications les plus exigeantes. Notre engagement envers la qualité, l'innovation et le service client garantit que nos engrenages offrent les performances et la fiabilité attendues par nos clients.

Êtes-vous prêt à améliorer votre équipement avec des engrenages de précision ?Contactez Raydafon Technology Group Co., Limited aujourd'huipour une consultation complète sur les équipements. Notre équipe d'ingénieurs analysera votre application et recommandera la qualité de précision, le matériau et le traitement thermique optimaux pour optimiser les performances et la fiabilité de votre équipement. Nous offrons une assistance gratuite à la conception d'équipements, des prix compétitifs et une livraison rapide.Demandez dès maintenant votre consultation gratuite sur les équipements de précision auprès de Raydafon Technology Group Co., Limited et découvrez la différence que la véritable précision peut faire.
