Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340
  • Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340
  • Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340

Arbre de prise de force à embrayage à friction pour tondeuse à disques 1340

Arbre de prise de force d'embrayage à friction de remplacement en gros pour tondeuse à disque 1340 / Hesston 1340 et 1345. L'ensemble double CV 55N remplace un joint homocinétique à 80 degrés côté tracteur et un joint homocinétique à 50 degrés côté disque. La connexion du tracteur est généralement de 1,375-21 ; la connexion de l'outil est une pince ronde de 1,50" ; la construction utilise des extrémités à 6 cannelures de 1-3/8". L'embrayage à friction à double disque est réglé sur un couple de glissement de 2 800 N·m et se réenclenche après une surcharge. Les numéros de pièces 14656849, 82-14656849 et 83-14656849 sont répertoriés pour l'assemblage complet, la moitié de l'outil et la moitié du tracteur. La compatibilité inclut Hesston 1340/1345, certains CaseIH 8312, Massey Ferguson PTD 12 et New Idea 5512. Le MOQ, la personnalisation et le délai de livraison sont indiqués par commande après confirmation du numéro de pièce et de la taille de la connexion.

Remplacement OEM en gros · Transmission de tondeuse à disques

Arbre de prise de force d'embrayage à glissement en gros pour tondeuse à disques 1340 — Spécifications, MOQ, personnalisation et délai de livraison pour Hesston 1340/1345 et tondeuses à disques compatibles

Il s'agit d'un arbre de prise de force d'embrayage à friction de remplacement pour la tondeuse à disque 1340 et le groupe Hesston 1340/1345. La page est construite autour des trois contrôles qui déterminent si l'arbre s'adapte : l'angle du joint homocinétique de chaque côté, le tracteur et mettre en œuvre les tailles de connexion et le couple de glissement qui protège la boîte de vitesses à disque. Numéros de pièces pour le complet l'assemblage, la moitié de l'outil et la moitié du tracteur sont répertoriés ci-dessous afin que vous puissiez faire correspondre l'unité existante avant demander un devis.

Devis en grosPar commande
Quantité minimale de commandeDevis par commande
PersonnalisationBasé sur un dessin
Délai de mise en œuvreDevis par commande

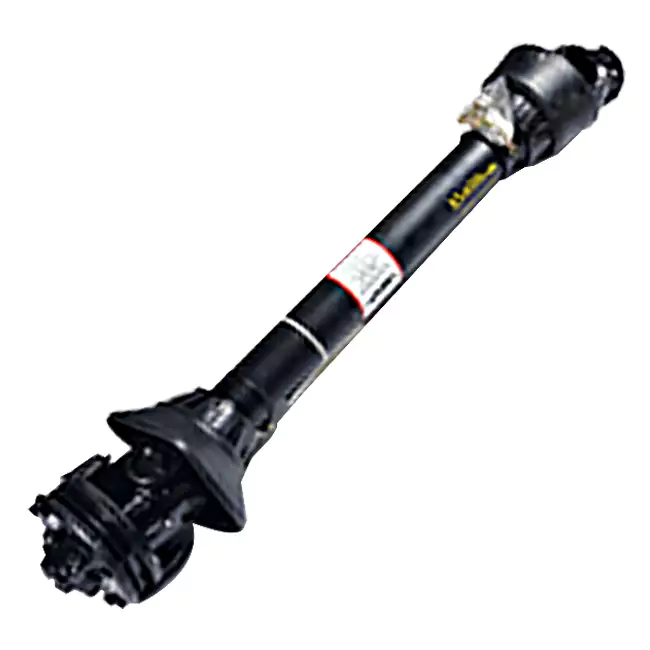

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Ensemble complet à double CV 55N avec embrayage à friction - CV à 80 degrés côté tracteur, CV à 50 degrés côté disque.

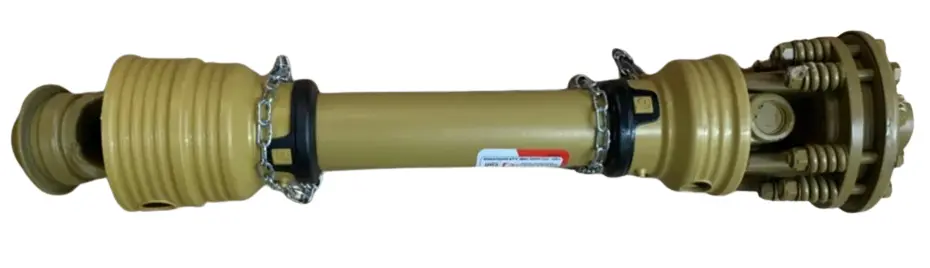

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Détail d'embrayage et de joug : embrayage à friction à double disque et extrémité à 6 cannelures de 1-3/8 pouce.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Référence d'angle du joint homocinétique : côté tracteur à 80 degrés et côté disque à 50 degrés.

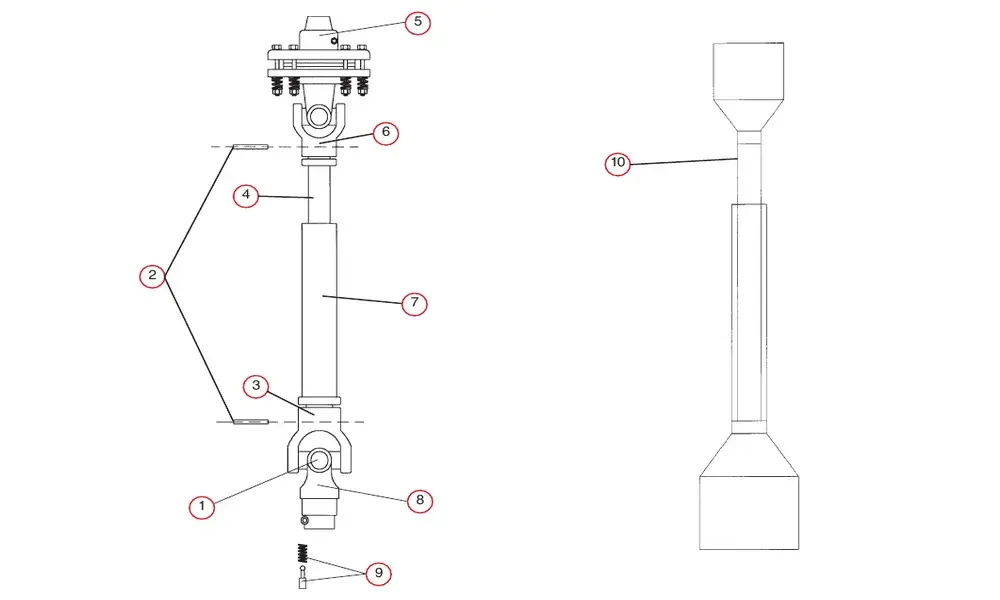

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Vue éclatée des pièces : kit transversal, étriers de tube, ensemble d'embrayage à friction et bouclier de sécurité.
  • Heston1340/1345
  • CaseIHsélectionnez 8312
  • Massey FergusonPTD12
  • Nouvelle idée 5512
  • 55Ndouble CV
  • 2 800 N·mcouple de glissement

Transmission et embrayage

Référence équipement d'origine
55N
Angle CV côté tracteur
80 degrés
Angle CV côté disque
50 degrés
Arbre d'entrée
Généralement rond de 1,50"
Extrémités du tracteur/outil
1-3/8" 6 cannelures
Raccordement tracteur en 14656849
1.375-21
Implémenter la connexion
Pince RD 1,5"
Type d'embrayage à friction
Frottement double plaque
Couple de glissement
2 800 N·m
Coupure de courant en cas de surcharge
Dans les 0,3 secondes
Auto-réinitialisation après un glissement
Dans les 30 secondes

Construction et protection

Matériau de l'arbre
Acier allié 40Cr
Traitement de surface
Dacromet antirouille
Résistance au brouillard salin
Dépasse 1 000 heures
Disposition des joints
Joint d'huile squelette à trois lèvres + bague d'élimination des copeaux magnétique
Protection contre la poussière
Cache-poussière entièrement fermé
Référence de contamination
ISO 4406 18/16 après 500 h dans le sable, la poussière et la rosée
Référence de vitesse de lame
1 800 à 2 200 tr/min
Amortissement
Amortissement hydraulique + précharge du ressort
Indication d'usure
Bague d'indication visuelle d'usure
Référence de consommation de carburant
12% de réduction du matériel fourni

Tableau des numéros de pièces — Assemblage complet et moitiés

Numéros de pièces de l'ensemble double CV 55N et du demi-arbre
Numéro de pièce Tracteur Mettre en œuvre Description
14656849 1.375-21 Pince RD 1,5" 55N 80x50 Double CV
82-14656849 aucun Pince RD 1,5" 55N 50 degrés CV moitié (outil)
83-14656849 1.375-21 aucun 55N 80 degrés CV moitié (tracteur)

L'ensemble complet est le numéro de pièce à commander lorsque les deux moitiés sont remplacées. Si seulement la moitié ou la moitié du tracteur la moitié de l'outil est usée, le numéro du demi-arbre est celui qui correspond. Les deux moitiés sont répertoriées séparément car l'angle CV diffère entre le côté tracteur et le côté disque. Pour d'autres applications de faucheuses à disques, voir leArbre de prise de force pour disquescatégorie.

Pièces du produit — Numéros de référence pour le remplacement après service

Pièces de rechange par numéro de référence et colonne de numéro de pièce
Réf. Non. Nom de la pièce 147129 147134 147248
1 Kit Croix 170015 170020 170020
2 Rouleau à pâtisserie 170120 170120 170120
3 Joug d'extrémité de tube femelle 151050 151070 151070
4 Chambre à air 151090 151092 151092
5 Ensemble d'embrayage à glissement — — —
6 Joug d'extrémité de tube mâle 151045 151065 151065
7 Tube extérieur 151091 151093 151093
8 Joug d'extrémité du tracteur 151035 151055 151055
9 Broche de déconnexion rapide 170110 170110 170110
10 Bouclier de sécurité 124310 124315 124315
10 Bouclier De Sécurité Eurocardan 124311 124316 124316

Le tableau des pièces est destiné au remplacement de composants individuels par le service. Lors de la commande d'un arbre de remplacement complet, utilisez le numéro de pièce de l’assemblage dans le tableau précédent. Le plus largeGamme d'arbres de prise de forcerépertorie d'autres transmissions agricoles catégories.

Comportement de l'embrayage — Ce que protège le réglage de 2 800 N·m

Pendant une tonte normale

État de l'embrayage
Engagé
Couple transmis
Jusqu'à 2 800 N·m
Référence de vitesse de lame
1 800 à 2 200 tr/min
Amortissement
Précharge hydraulique + ressort

L'embrayage à friction à double disque reste engagé pendant que la faucheuse à disques coupe normalement. L'amortissement hydraulique et la disposition de précharge du ressort est destinée à maintenir la vitesse de la lame stable lorsque la résistance fluctue sur les pentes et sur sol mouillé sol.

Lorsque la tondeuse heurte une pierre ou une racine

État de l'embrayage
Feuillets
Coupure de courant
Dans les 0,3 secondes
Réinitialiser
Réinitialisation automatique dans les 30 secondes
Chèque d'usure
Bague d'indication visuelle d'usure

L'embrayage à friction est la pièce qui prend l'amortisseur à la place de la boîte de vitesses à disque. Le ressort à réarmement automatique le système rétablit la transmission une fois l'obstruction éliminée et l'anneau indicateur d'usure donne une référence visuelle lorsque les disques d'embrayage ont besoin d'attention.

Le couple de glissement de 2 800 N·m est le chiffre indiqué dans le matériel du produit fourni. Confirmez le réglage par rapport au modèle de faucheuse à disques et la prise de force du tracteur avant de commander. Pour la transmission d'outil correspondante, voir leArbre de prise de force pour disques New Hollandpage comme référence croisée pour les configurations côté disque.

Avant de demander un devis

  1. Confirmez le modèle de tondeuse et le numéro de pièce existant

    Disc Mower 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 et New Idea 5512 sont les références de compatibilité dans le matériel fourni. Le numéro de pièce de l'arbre existant est le moyen le plus rapide de confirmer le remplacement.

  2. Confirmez la cannelure de la prise de force du tracteur

    L'ensemble complet 14656849 est répertorié avec une connexion de tracteur 1.375-21. Si le tracteur utilise un autre embout de prise de force, confirmez la moitié du tracteur séparément en utilisant le 83-14656849 ou l'équivalent.

  3. Confirmer la connexion de l'outil

    Le côté de l'outil est répertorié comme une pince RD de 1,5" dans l'ensemble complet et dans la moitié de l'outil 82-14656849. Si l'entrée du disque utilise une pince ou un étrier différent, confirmez la moitié de l'outil avant de commander.

  4. Confirmer le couple de glissement et l'état de l'embrayage

    L'embrayage est réglé à 2 800 N·m dans le matériel fourni. Si l'embrayage existant a été réglé ou si la tondeuse utilise une boîte de vitesses différente, confirmez le réglage du patinage par rapport au manuel de la tondeuse avant de proposer le remplacement.

Le MOQ, la personnalisation et le délai de livraison sont indiqués par commande car ils dépendent du fait que la commande concerne ou non une commande complète. assemblage ou un demi-arbre, et si les tailles de connexion correspondent aux références standard. Rien sur cette page s'engage sur un MOQ fixe ou un délai de livraison qui ne serait pas valable pour une configuration différente. Pour une transmission associée catégorie, voir laArbre de prise de force pour mélangeuses d'alimentsgamme.

Envoyer le modèle de tondeuse et le numéro de pièce existant

Envoyez le modèle de faucheuse à disques, le numéro de pièce de l'arbre existant et la cannelure de prise de force du tracteur. Nous confirmerons si l'ensemble complet 14656849, la moitié outil 82-14656849 ou la moitié tracteur 83-14656849 est le bon correspondre et émettre un devis avec MOQ et délai de livraison pour cette configuration.
