Quels facteurs doivent être pris en compte lors de la sélection du matériau pour l’accouplement universel ?

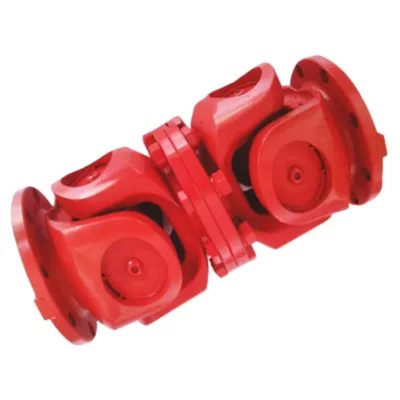

La sélection du bon matériau pour un accouplement universel est bien plus qu'une simple case à cocher d'ingénierie de routine : elle détermine la sécurité, la durée de vie et le coût total de possession de l'ensemble d'une transmission. UNaccouplement universelqui est parfaitement spécifié en termes de couple, mais qui tombe en panne prématurément en raison de la corrosion ou de la fatigue, peut arrêter une chaîne de production, paralyser un navire ou immobiliser un remorqueur d'avion. Au cours des deux dernières décennies, nos ingénieurs de Raydafon Technology Group Co., Limited ont analysé des centaines de défaillances d'accouplement, et la cause profonde remonte à plusieurs reprises à un matériau qui n'était pas adapté à l'ensemble des conditions de fonctionnement. Comprendre quels facteurs déterminent réellement le choix des matériaux permet de distinguer un système de transmission de puissance fiable et durable d'un système qui devient une charge de maintenance constante.

Dans ce guide complet, nous passerons en revue les quatre catégories de facteurs qui doivent être évalués ensemble : les exigences mécaniques et physiques, l'exposition environnementale, les contraintes de fabrication et les réalités commerciales. Ayant fabriqué des accouplements universels pour des industries allant des laminoirs d'acier à la transformation des aliments, notre usine a accumulé une connaissance pratique approfondie de la façon dont chacun de ces facteurs modifie l'enveloppe de performance de l'acier au carbone, de l'acier allié, de l'acier inoxydable, de l'aluminium et des composites avancés. À la fin de cet article, vous serez en mesure de créer une matrice de décision qui mène directement à une qualité de matériau qui équilibre résistance, durabilité, usinabilité et budget – exactement le processus que nous suivons lors de la fourniture de solutions de couplage universels personnalisées chez Raydafon Technology Group Co., Limited.

Table des matières

• Quels sont les principaux facteurs mécaniques et physiques dans la sélection des matériaux de couplage universel ?
• Comment les conditions environnementales déterminent-elles le matériau de couplage universel optimal ?
• Pourquoi la méthode de fabrication influence-t-elle votre choix de matériau de couplage universel ?
• Comment le coût et la disponibilité peuvent-ils affecter la décision finale concernant le matériau du couplage universel ?
• Résumé
• Foire aux questions

Quels sont les principaux facteurs mécaniques et physiques dans la sélection des matériaux de couplage universel ?

Les exigences mécaniques constituent le fondement de toute décision concernant un matériau d’accouplement universel. Un accouplement est à la fois un composant de transmission de couple, un compensateur de désalignement et souvent un fusible de sécurité dans la transmission. Lorsque notre usine démarre un nouveau projet d'accouplement, le premier ensemble de données que nous examinons comprend le couple en régime permanent, le couple transitoire maximal, la vitesse de rotation, l'angle de désalignement angulaire et la présence de charges axiales ou radiales. Ces paramètres se traduisent directement par les exigences en matière de propriétés des matériaux : résistance à la traction, limite d'élasticité, limite de fatigue, dureté et ténacité aux chocs. Négliger ne serait-ce qu'une de ces propriétés peut entraîner une déformation plastique de l'accouplement, une rupture sous l'effet d'un choc ou une usure prématurée de ses surfaces d'appui.

Capacité de couple, limite d'élasticité et résistance à la traction

L'accouplement universel doit transmettre le couple sans déformation permanente. La limite d’élasticité devient donc le premier gardien. Dans notre processus de sélection des matériaux chez Raydafon, nous appliquons un facteur de sécurité (généralement de 1,5 à 2,5 selon la criticité de l'application) au couple maximal maximal. Cette contrainte calculée doit rester inférieure à la limite d'élasticité du matériau. Par exemple, un accouplement universel industriel standard dans un entraînement de convoyeur peut être adéquatement servi par de l'acier au carbone C45 avec une limite d'élasticité d'environ 350 MPa, alors qu'un accouplement de laminoir robuste nécessite un acier allié 40Cr offrant des limites d'élasticité supérieures à 650 MPa. La résistance à la traction fournit la marge de sécurité ultime ; cependant, idéalement, un accouplement ne devrait jamais fonctionner près de sa limite de traction, car la déformation plastique au niveau des oreilles de l'étrier ou des tourillons transversaux détruit l'alignement et accélère l'usure. Notre équipe d'ingénieurs simule toujours la répartition des contraintes au niveau des rayons de congé et des racines des tourillons, où les concentrations de contraintes peuvent dépasser les valeurs nominales d'un facteur de trois ou plus.

Résistance à la fatigue et chargement cyclique

Un accouplement universel subit un cycle de contrainte de flexion entièrement inversé à chaque révolution lorsqu'il fonctionne sous un angle. Ce chargement cyclique rend la résistance à la fatigue plus importante que la résistance statique dans de nombreuses applications. La limite d'endurance du matériau, sa sensibilité aux entailles et l'état de surface des zones fortement sollicitées déterminent si l'accouplement atteint une durée de vie infinie ou échoue après un nombre fini de cycles. Dans notre usine, nous spécifions des aciers alliés dégazés sous vide avec une microstructure à grains fins pour les applications à cycles élevés, car leur rapport d'endurance à la fatigue peut dépasser 0,5 de la résistance à la traction. Les traitements de surface tels que le grenaillage ou le durcissement par induction des tourillons améliorent encore la durée de vie en fatigue. Pour un accouplement universel installé dans une presse à imprimer à grande vitesse fonctionnant à 3 000 tr/min, même une réduction mineure de la limite de fatigue peut se traduire par l’apparition d’une fissure en quelques semaines. C'est pourquoi notre processus d'approbation des matériaux inclut toujours les données d'essais de fatigue par flexion rotative fournies par l'usine.

Dureté, résistance à l'usure et comportement au frottement

Les tourillons d'une croix d'accouplement universelle ou l'alésage d'une conception à bloc et goupille sont des surfaces de contact coulissantes. Lorsque l'accouplement s'articule sous charge, ces surfaces subissent du frottement et de l'usure. La dureté devient la principale défense contre l’usure abrasive et adhésive. D'après notre expérience, une dureté de surface d'au moins 58 HRC sur les zones de contact des roulements à aiguilles, obtenue par cémentation, prolonge considérablement les intervalles d'entretien. Cependant, le durcissement à cœur de l'ensemble du composant peut réduire la ténacité du noyau, c'est pourquoi nos spécifications de matériaux nécessitent souvent des aciers alliés à faible teneur en carbone qui peuvent être cémentés ou nitrurés. Un matériau trop mou se brisera sous une contrainte de contact élevée ; trop dur et cassant, il risque de s'écailler. Le choix d'un matériau de couplage universel doit donc équilibrer la dureté de la surface et la ductilité du noyau. Notre usine maintient une bibliothèque de plages de profondeurs de boîtier recommandées en fonction de la taille de la section et du type de roulement, que nous partageons avec les clients lors du dialogue de sélection des matériaux.

Considérations relatives au poids, à la densité et à l'inertie

Dans les applications d'asservissement à grande vitesse ou hautement dynamiques, le moment d'inertie de masse de l'accouplement universel affecte le couple d'accélération, la réactivité du système et les charges de roulement sur l'équipement connecté. Les matériaux légers tels que l’alliage d’aluminium 7075 à haute résistance ou les composites techniques deviennent attrayants malgré leur résistance absolue inférieure. Notre équipe de conception a remplacé avec succès les accouplements en acier par des accouplements universels en aluminium dans les machines d'emballage et les bras robotiques légers, obtenant ainsi une réduction de poids de 60 % tout en maintenant une capacité de couple adéquate. Cependant, le module d’élasticité plus faible de l’aluminium et le coefficient de dilatation thermique plus élevé doivent être compensés par des ajustements et des jeux révisés. Pour un couplage universel d'actionneur de volet d'avion, chaque gramme compte et le choix des matériaux se tourne vers les alliages de titane ou d'aluminium-lithium. ÀRaydafon Technology Group Co., Limitée, nous traitons le poids et l'inertie comme des exigences de performance quantifiables, et non comme des réflexions après coup.

Tableau de comparaison des propriétés des matériaux

Le tableau ci-dessous reflète les qualités de matériaux typiques que nous évaluons régulièrement dans notre usine pour les étriers d'accouplement universels, les croix et les blocs de roulement. Ces valeurs représentent les propriétés mécaniques de base et servent de point de départ pour une analyse détaillée par éléments finis.

Notre sélection de matériaux pour un accouplement universel ne repose jamais uniquement sur des valeurs tabulées. La validation du prototype via des tests de jauges de contrainte et un examen métallurgique des premiers articles garantit que les propriétés théoriques sont réellement atteintes dans la géométrie du composant fini.

Comment les conditions environnementales déterminent-elles le matériau de couplage universel optimal ?

Même un accouplement universel mécaniquement parfait échouera rapidement si le matériau ne peut pas résister à l’environnement environnant. La corrosion, les températures extrêmes, l’humidité, les vapeurs chimiques, la poussière abrasive et le rayonnement ultraviolet érodent tous l’intégrité des matériaux. Au fil des années, notre équipe a été témoin de raccords universels en acier inoxydable qui se sont piqués en quelques mois parce que la nuance n'était pas adaptée à la concentration spécifique de chlorure, ainsi que de raccords en acier allié standard qui sont devenus cassants dans des conditions minières inférieures à zéro. L’environnement n’est pas un filtre secondaire : il peut opposer son veto à un choix mécanique par ailleurs excellent.

Résistance à la corrosion et compatibilité chimique

Le défi environnemental le plus courant est la corrosion. Les installations extérieures, les machines de pont marin, les agitateurs d'usines chimiques et les équipements de transformation des aliments exposent tous le couplage universel à l'humidité, aux sels, aux acides ou aux solutions alcalines. Les aciers au carbone et faiblement alliés nécessitent des revêtements protecteurs tels que le zingage, le nickel autocatalytique ou la peinture époxy. Cependant, les revêtements peuvent s’écailler ou s’user au niveau des joints articulés, exposant ainsi le métal nu. C'est pourquoi notre usine recommande souvent des qualités d'acier inoxydable solides pour les tâches corrosives. L'AISI 304 offre une bonne résistance générale à la corrosion, mais pour les environnements riches en chlorures, tels que l'eau de mer ou les solutions de saumure, nos ingénieurs spécifient l'AISI 316 ou l'acier inoxydable duplex pour éviter la corrosion par piqûres et fissures. D'après notre expérience avec un raccord universel pour pompe à eau salée, le passage de l'acier au carbone revêtu à l'acier inoxydable duplex a prolongé la durée de vie de 8 mois à plus de 5 ans. En cas d'exposition chimique extrême, comme lors de la manipulation de l'acide sulfurique, nous évaluons des alliages à haute teneur en nickel ou même des qualités de titane, bien que ceux-ci nécessitent des processus de fabrication spécialisés pour lesquels nos cellules d'usinage sont entièrement équipées.

Températures extrêmes et stabilité thermique

Les températures élevées réduisent la limite d'élasticité d'un matériau et accélèrent l'oxydation, tandis que les basses températures peuvent provoquer une transition ductile à fragile. Un accouplement universel dans la table de sortie chaude d’une aciérie peut voir des températures ambiantes supérieures à 200°C, ce qui exclut immédiatement l’aluminium et de nombreux polymères techniques. Nos recommandations de matériaux pour les températures élevées se concentrent sur les aciers alliés au chrome-molybdène comme le 42CrMo, qui conservent leur résistance jusqu'à 450°C, et sur les aciers inoxydables à durcissement par précipitation pour les applications qui exigent également une résistance à la corrosion. Du côté froid, les matériaux de couplage pour les équipements de forage dans l'Arctique ou les pompes à GNL doivent avoir une excellente ténacité à basse température. Notre usine sélectionne des aciers alliés au nickel ou des aciers inoxydables austénitiques car leur structure cristalline cubique à faces centrées ne présente pas de transition fragile soudaine. Les tests d'impact Charpy V-notch à la température minimale de conception font partie intégrante de notre protocole de qualification des matériaux.

Exigences en matière d'hygiène, de lavage et de salle blanche

Les industries agroalimentaires et pharmaceutiques imposent des normes d’hygiène strictes. Un raccord universel dans un pétrin ou une ligne de remplissage stérile doit résister à des lavages fréquents avec de l'eau chaude, des détergents et des produits chimiques désinfectants. Les matériaux poreux, les fissures et les matériaux qui se corrodent ou s'écaillent sont inacceptables. Notre solution chez Raydafon a consisté à spécifier des aciers inoxydables entièrement austénitiques avec une finition de surface lisse et électropolie et des conceptions de joints hygiéniques. Le matériau doit également être non toxique et non absorbant. Dans ces environnements, les spécifications du matériau de l'accouplement universel peuvent même l'emporter sur les exigences de couple : l'hygiène devient la principale contrainte de conception et notre équipe d'ingénieurs développe les dimensions mécaniques en fonction du stock de matériaux de qualité alimentaire disponible.

Rayonnement UV, humidité et produits abrasifs

Les polymères et les accouplements universels composites trouvent une utilisation de niche dans les applications à charge légère où une isolation électrique ou un amortissement des vibrations est nécessaire. Cependant, une exposition à long terme aux UV peut fragiliser de nombreux polymères à moins que des stabilisants UV ne soient incorporés. La poussière abrasive, comme dans les cimenteries ou les convoyeurs miniers, agit comme un composé de rodage qui accélère l'usure des surfaces exposées. Notre approche matérielle pour ces environnements particulaires difficiles combine souvent un noyau en acier résistant et durcissable avec des manchons d'usure trempés remplaçables ou des revêtements de surface comme le carbure de tungstène. Dans notre usine, nous avons développé un ensemble exclusif d'étanchéité et de revêtement qui prolonge d'un facteur trois la durée de vie d'un accouplement universel fonctionnant dans des systèmes de manipulation de cendres volantes hautement abrasives par rapport à l'acier non protégé.

Les conditions de service environnementales exigent souvent un alliage résistant à la corrosion qui peut avoir une résistance mécanique inférieure à celle d'un acier allié standard. C'est là que notre processus de conception itératif ajoute de la valeur : en ajustant les dimensions, le traitement thermique et la disposition des roulements, nous pouvons souvent récupérer la capacité de couple requise dans un accouplement universel en acier inoxydable sans dépasser les limites d'espace ou de poids. Ignorer l'environnement dans la sélection des matériaux est la cause la plus évitable de défaillance prématurée de l'accouplement.

Pourquoi la méthode de fabrication influence-t-elle votre choix de matériau de couplage universel ?

La manière dont un accouplement universel est produit (forgé, moulé, usiné à partir de barres ou fabriqué à partir de plaques) a un impact profond sur les matériaux viables et leurs performances. Un matériau qui offre des propriétés exceptionnelles dans une chape forgée peut être totalement inadapté à un moulage en sable de même géométrie. Chez Raydafon Technology Group Co., Limited, le processus de fabrication est abordé simultanément avec la sélection des matériaux, car les deux sont indissociables. Nos ingénieurs de procédés et métallurgistes travaillent côte à côte pour garantir que le matériau choisi puisse être façonné de manière économique et reproductible pour former un accouplement universel fiable.

Forgeage et optimisation du flux de grains

Pour les chapes et les croix d'accouplement universels à couple élevé et à cycle élevé, le forgeage est la méthode préférée. Le forgeage à chaud aligne l'écoulement des grains du métal le long des contours de la pièce, améliorant considérablement la résistance à la fatigue et aux chocs dans la direction de la contrainte principale. Les aciers alliés à moyenne teneur en carbone comme le 40Cr et le 42CrMo sont hautement forgeables et répondent bien au traitement thermique ultérieur. Notre usine entretient des partenariats de forgeage à matrice fermée qui nous permettent de spécifier le schéma exact d'écoulement des grains pour les oreilles critiques de l'étrier, minimisant ainsi le risque de fracture au niveau des rayons de transition fortement sollicités. Un accouplement universel forgé en acier micro-allié peut atteindre une limite d'endurance 25 % plus élevée par rapport à une géométrie identique usinée à partir d'une barre laminée à orientation transversale des grains. Cet avantage est si important que pour les applications critiques en matière de sécurité, telles que les accouplements universels d'entraînement de rotor d'hélicoptère, le forgeage est obligatoire et le matériau est sélectionné en partie pour sa forgeabilité et sa granulométrie contrôlée.

Usinabilité et stabilité dimensionnelle

De nombreux composants d'accouplement universels, en particulier dans les lots petits à moyens, sont usinés directement à partir de barres ou de plaques pleines. Ici, l’usinabilité devient un paramètre clé dans le choix des matériaux. Les aciers de décolletage avec des ajouts contrôlés de soufre permettent une production plus rapide et une durée de vie plus longue, mais présentent un compromis en termes de ductilité et de soudabilité. Notre équipe de production évalue l’indice d’usinabilité des matériaux candidats ainsi que leurs propriétés mécaniques. Par exemple, l’acier inoxydable 304 est notoirement difficile à usiner en raison de l’écrouissage ; l'utilisation de l'acier inoxydable 303 améliore l'usinabilité mais réduit légèrement la résistance à la corrosion. Dans un accouplement universel pour une ligne de transformation des aliments, où le matériau doit être du 304 et où aucune qualité d'usinage libre au plomb ou au soufre n'est autorisée, notre usine compense avec des paramètres de coupe optimisés et un maintien de pièce rigide pour maintenir la précision dimensionnelle. La stabilité dimensionnelle pendant l'usinage et le traitement thermique ultérieur est un autre facteur : les aciers à outils durcis à l'air ou les nuances de cémentation doivent être meulés après le traitement thermique pour corriger la déformation, ce qui ajoute des coûts et des délais de livraison que nous prenons en compte dans la recommandation de matériaux.

Soudabilité et fabrication

Les grands accouplements universels, tels que ceux utilisés dans les arbres de propulsion marine ou les entraînements de soufflerie, sont parfois fabriqués en soudant des brides sur des arbres tubulaires. Le matériau de base doit avoir une bonne soudabilité sans nécessiter de préchauffage exotique ou de traitement thermique post-soudage. La valeur équivalente en carbone et la trempabilité déterminent le risque de fissuration à froid dans la zone affectée par la chaleur. Nos spécifications matérielles pour les ensembles d'accouplements universels fabriqués sélectionnent fréquemment des aciers à grains fins normalisés ou des aciers alliés à faible teneur en carbone avec un équivalent carbone inférieur à 0,45. Dans notre usine, nous avons développé des qualifications de procédures de soudage pour assembler l'AISI 8630 à l'acier au carbone, garantissant que l'accouplement universel conserve sa résistance à la fatigue tout au long du joint soudé. La soudabilité devient également cruciale lors de la réparation ou de la modification d’accouplements existants, un service que nous proposons fréquemment pour prolonger la durée de vie de gros équipements.

Fonderie et géométries complexes

Pour certains moyeux d'accouplement universels de grande taille ou de forme complexe, le moulage offre une liberté de conception et un stock d'usinage réduit. La fonte ductile, l'acier moulé et même les pièces moulées en acier inoxydable austénitique sont des options. Cependant, les matériaux coulés présentent des propriétés mécaniques inférieures à celles de leurs homologues corroyés en raison de leur porosité et d'une microstructure moins homogène. Notre équipe d'ingénieurs applique un facteur de coulée, réduisant souvent la contrainte admissible de 20 à 30 %, lors de la conception d'un accouplement universel qui sera coulé. La sélection des matériaux doit également tenir compte des caractéristiques de fluidité et de retrait pour éviter les vides internes. Nous avons spécifié avec succès des nuances de fonte ductile à haute résistance pour les accouplements universels à faible vitesse et à couple élevé dans les machines de construction, où la propriété d'amortissement des vibrations du matériau constitue un avantage supplémentaire. L'interaction entre la méthode de fabrication et les propriétés du matériau signifie que lorsqu'un client de Raydafon demande un accouplement universel à coût optimisé, nous évaluons si les économies réalisées grâce à un moulage de forme proche de la forme nette dépassent l'augmentation requise de l'épaisseur de la section en raison de la moindre résistance du matériau.

Intégration du traitement thermique et de l’ingénierie de surface

Le matériau doit être compatible avec le procédé de traitement thermique prévu. Le durcissement à coeur, la cémentation, la nitruration et le durcissement par induction nécessitent chacun des compositions chimiques d'alliage spécifiques. Une croix d'accouplement universelle qui nécessite un boîtier dur et résistant à l'usure et un noyau résistant exige un acier allié à faible teneur en carbone adapté à la carburation, tel que le 20CrMnTi. La profondeur du boîtier et le profil de dureté sont conçus avec la courbe de trempabilité du matériau pour éviter une rétention excessive d'austénite ou une oxydation intergranulaire. Dans notre usine, la recette du traitement thermique est développée en interne et nous validons la microstructure résultante par métallographie transversale. Un matériau qui ne peut pas être traité thermiquement jusqu'à la dureté de surface requise sans se fissurer ou se déformer est immédiatement disqualifié. Cette vision centrée sur la fabrication de la sélection des matériaux garantit que l'accouplement universel qui quitte notre usine répond à la fois aux tolérances de dessin et à l'intégrité du sous-sol qu'exige la durée de vie en fatigue.

Comment le coût et la disponibilité peuvent-ils affecter la décision finale concernant le matériau du couplage universel ?

L’excellence en ingénierie doit fonctionner dans le cadre de la réalité commerciale. Le matériau le plus techniquement performant ne sert à rien s’il ne peut pas être acheté dans les délais impartis ou s’il rend l’accouplement universel non compétitif sur le plan économique. Chez Raydafon Technology Group Co., Limited, nous abordons le coût et la disponibilité non pas comme des réflexions après coup, mais comme des contraintes qui façonnent l'espace de solutions réalisables dès la première esquisse de conception. Ayant géré les chaînes d'approvisionnement pour la production de couplages universels sur les marchés mondiaux, nous comprenons que la volatilité des prix des matières premières, les quantités minimales de commande et la disponibilité régionale relèguent souvent les alliages exotiques au bas de la liste, à moins que leurs avantages techniques ne soient incontestables.

Coût des matières premières par rapport au coût total du cycle de vie

Comparer les coûts des matériaux au kilo peut être trompeur. Un accouplement universel en acier inoxydable peut coûter deux fois plus cher qu'une version en acier au carbone revêtu, mais si cette dernière doit être remplacée après deux ans en raison de la corrosion alors que la première en dure dix, le calcul du coût du cycle de vie favorise fortement l'investissement initial plus élevé. Nos ingénieurs d'application élaborent des modèles de coût total de possession qui incluent le prix d'achat initial, la main d'œuvre de maintenance planifiée, les pertes dues aux temps d'arrêt et les coûts d'élimination. Dans un cas récent concernant une usine de traitement des eaux usées, nous avons démontré que dépenser 40 % de plus pour un raccord universel duplex en acier inoxydable éliminerait un cycle de rénovation annuel, avec un retour sur investissement en seulement 14 mois. Cette perspective du cycle de vie est au cœur de nos recommandations matérielles.

Disponibilité et délai de livraison

Les alliages spéciaux, en particulier les aciers inoxydables à durcissement par précipitation de grand diamètre ou les alliages à base de nickel, peuvent avoir des délais de fabrication dépassant 20 semaines. Si l’arrêt pour maintenance d’un client ne peut pas attendre, notre sélection de matériaux s’oriente vers des qualités équivalentes disponibles dans notre stock ou auprès de distributeurs régionaux. Dans notre usine, nous maintenons un inventaire stratégique de matériaux de couplage universels courants et de pièces forgées (C45, 40Cr, 42CrMo et 304 en acier inoxydable) dans des tailles allant jusqu'à 500 mm de diamètre. Ce stock tampon nous permet d'offrir des délais de livraison réduits pour les sélections de matériaux standard. Lorsqu'un projet nécessite un matériau inhabituel, nous communiquons de manière proactive le compromis entre l'optimisation des performances et la certitude du calendrier. Dans de nombreux cas, un accouplement légèrement plus lourd fabriqué à partir d'un matériau facilement disponible peut respecter les délais et fournir un service satisfaisant, tandis qu'une conception optimisée dans un alliage rare arriverait après la date de démarrage.

Coûts de fabrication et usinabilité

Le choix des matériaux a un impact direct sur les coûts de fabrication via l'usinabilité, l'usure des outils et le temps de cycle. Un accouplement universel usiné à partir d'acier allié à haute résistance peut nécessiter des vitesses de coupe plus lentes, des changements d'outils plus fréquents et des opérations de meulage supplémentaires. Le coût de la main-d'œuvre et de l'outillage peut dépasser la différence de coût des matières premières. Notre équipe de planification de la production calcule un indice du coût total de fabrication pour chaque matériau candidat. Par exemple, l'acier inoxydable 17-4PH à l'état recuit en solution est plus facile à usiner qu'à l'état vieilli ; nous usinons souvent grossièrement dans un état plus doux, durcissons par vieillissement, puis finissons de broyer. Cette planification du processus est intégrée à nos conseils de sélection des matériaux. Chez Raydafon Technology Group Co., Limited, nous avons constaté qu'un matériau légèrement plus cher avec une usinabilité supérieure peut entraîner un coût total inférieur d'accouplement universel qu'un matériau moins cher qui brûle à travers les inserts en carbure et nécessite un travail approfondi sur banc.

Conformité aux normes régionales et aux spécifications du client

De nombreux clients opèrent selon des normes de matériaux spécifiques (ASTM, EN, JIS ou GOST) et leurs spécifications d'achat limitent les qualités autorisées. Un accouplement universel destiné à une application de levage européenne peut exiger des aciers EN 10083-2 avec une certification complète 3.1, tandis qu'un client pétrolier nord-américain peut exiger la conformité NACE MR0175 pour la résistance à la fissuration sous contrainte par les sulfures. Notre processus de sélection des matériaux commence toujours par l'identification des normes obligatoires auxquelles le matériau doit satisfaire. La conformité n’est pas négociable et réduit immédiatement la liste des alliages viables. Notre usine maintient des rapports d'essais de matériaux certifiés et une traçabilité pour chaque chaleur d'acier utilisée, garantissant que l'accouplement universel fourni répond exactement au cadre réglementaire régional et spécifique à l'application.

L'analyse des facteurs commerciaux converge finalement vers une sélection basée sur la valeur : le matériau qui offre les performances requises au coût total le plus bas sur la durée de vie prévue, tout en respectant les délais de livraison et les contraintes de conformité. Chez Raydafon Technology Group Co., Limited, le jugement technique signifie savoir quand faire pression pour un alliage de qualité supérieure qui évite une défaillance coûteuse et quand accepter une qualité standard, car le risque est gérable et le budget est réel. Cette approche équilibrée a gagné la confiance des responsables des achats et des ingénieurs de maintenance.

Résumé

La sélection du matériau pour un accouplement universel est une décision multidimensionnelle qui doit intégrer le couple, la vitesse, la durée de vie, la résistance à la corrosion, la tolérance à la température, la capacité du processus de fabrication, le coût et le délai de livraison en un seul choix cohérent. Aucun matériau de couplage universel n'est universellement le meilleur : l'acier au carbone excelle dans les environnements secs sensibles aux coûts, l'acier allié brille dans des conditions de fatigue cyclique élevée, l'acier inoxydable est obligatoire lorsque la corrosion ou l'hygiène règne, et les alliages légers ouvrent la voie à des applications dynamiques à grande vitesse. Notre méthodologie éprouvée chez Raydafon Technology Group Co., Limited commence par le cycle de service mécanique, puis filtre les matériaux candidats à travers des lentilles environnementales et de fabrication, et valide enfin la sélection par rapport aux exigences commerciales et de conformité. En évaluant tous les facteurs simultanément, nous aidons nos clients à éviter le piège coûteux de l’optimisation d’un paramètre au détriment d’un autre.

Notre usine est prête à répondre à vos prochaines exigences en matière d'accouplement universel avec une revue complète de l'ingénierie des matériaux, des stocks de matériaux certifiés et une flexibilité de production qui s'étend des quantités de prototypes aux commandes à volume élevé. Si vous spécifiez un accouplement universel pour une application difficile, contactez notre équipe technique dès aujourd'hui. Nous vous aiderons à traduire vos données d'exploitation en une recommandation détaillée de matériaux et un devis compétitif, garantissant ainsi que l'accouplement universel que vous installez offre des décennies de service fiable.Contacter Raydafon Technology Group Co., Limitedet laissez-nous mettre nos deux décennies d'expertise en matière d'attelage au service de votre transmission.

Foire aux questions

Q1 : Quel est le matériau le plus couramment utilisé pour les accouplements universels dans les applications industrielles générales ?

Les nuances d'acier à moyenne teneur en carbone telles que le C45 (EN 1.0503) et les aciers alliés comme le 40Cr (AISI 5140) sont les matériaux les plus couramment spécifiés pour les accouplements universels à usage général. Ces matériaux offrent un excellent équilibre entre limite d'élasticité, résistance à la fatigue, usinabilité et faible coût. Dans notre usine, les étriers et les croix standard pour les entraînements de convoyeurs, les machines agricoles et les entraînements de pompes à vitesse modérée sont fabriqués à partir de ces nuances, généralement dans un état trempé et revenu pour atteindre une plage de dureté de 220 à 280 HB. Pour les applications où il n’existe pas de corrosion ou de températures extrêmes significatives, les aciers au carbone et faiblement alliés restent la recommandation par défaut car ils permettent des processus de fabrication standard, un traitement thermique facilement disponible et des performances fiables lorsqu’ils sont correctement dimensionnés. Cependant, même au sein de cette catégorie commune, la nuance exacte et le traitement thermique doivent être adaptés à la durée de vie en fatigue et au couple maximal requis.

Q2 : Comment la température affecte-t-elle le choix du matériau pour un accouplement universel ?

La température influence la sélection des matériaux par le biais de deux mécanismes principaux : la perte de résistance à des températures élevées et la perte de ténacité à basses températures. À des températures supérieures à 200 °C, les alliages d'aluminium et de nombreux polymères techniques perdent une fraction importante de leur résistance à température ambiante et sont généralement inappropriés. Les aciers alliés au chrome-molybdène comme le 42CrMo conservent raisonnablement bien leurs propriétés mécaniques jusqu'à 450°C et constituent notre recommandation standard pour les accouplements universels pour environnements chauds. Pour des températures encore plus élevées, des aciers inoxydables à durcissement par précipitation ou des superalliages à base de nickel deviennent nécessaires, même s'ils ont un coût beaucoup plus élevé. À des températures inférieures à zéro, les aciers ferritiques peuvent subir une transition ductile à fragile et se fracturer sans avertissement. Notre usine spécifie des aciers inoxydables austénitiques ou des aciers au carbone à basse température alliés au nickel pour les applications cryogéniques et arctiques, car ils maintiennent une résistance aux chocs inférieure à -100°C. Chaque température extrême affecte en outre la lubrification et les jeux, de sorte que le coefficient de dilatation thermique du matériau doit être pris en compte lors de la conception des ajustements de roulements et des connexions cannelées dans l'ensemble d'accouplement universel.

Q3 : Puis-je utiliser des accouplements universels en acier inoxydable dans des applications à couple élevé ?

Oui, les accouplements universels en acier inoxydable peuvent tout à fait être utilisés dans des applications à couple élevé, mais leur conception doit tenir compte de la limite d'élasticité généralement inférieure des aciers inoxydables austénitiques par rapport aux aciers alliés trempés. Une erreur courante consiste à remplacer directement une culasse en acier inoxydable 304 par une culasse en acier allié 40Cr sans augmenter la section transversale ni ajuster le traitement thermique. Chez Raydafon Technology Group Co., Limited, lorsqu'un client a besoin d'un accouplement universel à couple élevé dans un environnement corrosif, nous évaluons des qualités d'acier inoxydable à durcissement par précipitation telles que le 17-4PH (AISI 630). Lorsqu'il est traité thermiquement jusqu'à l'état H900, le 17-4PH atteint une limite d'élasticité supérieure à 1 100 MPa, comparable à celle de nombreux aciers alliés, tout en conservant une excellente résistance à la corrosion. Les aciers inoxydables duplex offrent également une combinaison convaincante de haute résistance et de résistance supérieure à la fissuration par corrosion sous contrainte de chlorure. La clé est d'adapter la nuance d'acier inoxydable spécifique à la fois aux exigences de couple et au milieu corrosif : tous les aciers inoxydables ne sont pas égaux en termes de résistance ou de performances contre la corrosion. Notre équipe d'ingénieurs conçoit régulièrement des accouplements universels en acier inoxydable sur mesure qui supportent des charges de couple supérieures à 50 000 Nm en sélectionnant soigneusement la nuance et en optimisant la géométrie de l'arcade.

Q4 : Quel matériau convient le mieux aux raccords universels utilisés dans des environnements corrosifs ?

Il n’existe pas de « meilleur » matériau unique pour tous les environnements corrosifs, car le choix optimal dépend de l’agent corrosif spécifique, de sa concentration, de sa température et du fait que l’accouplement soit soumis ou non à des contraintes. Pour les conditions extérieures générales et légèrement corrosives, l’acier inoxydable AISI 304 offre une protection adéquate et est largement disponible. Dans les environnements riches en chlorures tels que l'eau de mer, l'eau saumâtre ou l'exposition aux sels de déglaçage, les aciers inoxydables AISI 316 ou duplex (par exemple 2205) sont fortement recommandés car l'ajout de molybdène améliore considérablement la résistance aux piqûres et à la corrosion caverneuse. En cas d'exposition chimique extrême (acides forts, solutions caustiques chaudes ou produits chimiques oxydants), notre sélection de matériaux se tourne vers des alliages à haute teneur en nickel tels que l'Hastelloy C276 ou des qualités de titane. Dans notre usine, nous avons fabriqué des accouplements universels en acier inoxydable duplex pour les grues à plate-forme marine et en acier inoxydable superausténitique pour les convoyeurs des usines de blanchiment. La décision concernant le matériau commence toujours par une analyse détaillée de compatibilité chimique, comprenant souvent des échantillons de corrosion testés dans le fluide de procédé réel. L'acier au carbone revêtu n'est une alternative que lorsque le revêtement reste intact ; toute usure des surfaces de roulement entraînera une corrosion rapide.

Q5 : Pourquoi le poids du matériau de l'accouplement universel est-il important dans les applications à grande vitesse ?

Dans les transmissions à grande vitesse, la masse rotative de l’accouplement universel affecte directement les charges des roulements, les vitesses critiques de l’arbre et la qualité de l’équilibrage requise pour éviter les vibrations destructrices. Un accouplement en acier plus lourd augmente la déflexion de l’arbre sous son propre poids, ce qui peut réduire la vitesse critique latérale du système et forcer le fonctionnement à se rapprocher des fréquences de résonance. Des matériaux plus légers tels que des alliages d'aluminium à haute résistance ou des composites techniques réduisent l'inertie et permettent à la transmission d'accélérer et de décélérer plus rapidement, ce qui est essentiel dans les tables d'indexation servocommandées, les cylindres d'impression et les bancs d'essai. Notre expérience chez Raydafon Technology Group Co., Limited en matière d'équilibrage à grande vitesse montre qu'un accouplement universel avec une masse inférieure est plus facile à équilibrer vers une qualité plus fine, ce qui entraîne des niveaux de vibration plus faibles au niveau des roulements. Cependant, la réduction du poids ne peut pas compromettre la capacité de couple ou la rigidité. Notre sélection de matériaux pour les applications à grande vitesse vise donc le rapport résistance/poids le plus élevé disponible dans les limites du budget. L'aluminium 7075-T6 et les alliages de titane sont des candidats fréquents. Dans certains cas, nous concevons des accouplements en acier creux ou squelettés pour obtenir une réduction de poids sans changer le matériau de base, mais le point de départ est toujours un matériau capable d'atteindre les objectifs de performances dynamiques.
