Cylindre télescopique Reach Stacker

Raydafon fabrique des vérins hydrauliques télescopiques à plusieurs étages pour flèches de reach stacker, avec un diamètre d'alésage standard de 200 mm à 220 mm, un diamètre de tige de 150 mm à 180 mm, une course maximale jusqu'à 8 000 mm et une pression de service maximale de 30 MPa. La conception des étages imbriqués produit une longue course télescopique à partir d'une longueur fermée compacte, et l'étage le plus grand délivre la force la plus élevée au début du levage, en adaptant la puissance du vérin à la courbe de charge de la flèche. Fourni en tant que montage OEM ou en tant qu'unité de remplacement réalisée selon le dessin original, y compris le nombre d'étages, la disposition de montage et les positions des ports. Produit dans la propre usine de Raydafon à Ningbo, en Chine, avec des kits de joints et des composants de rechange disponibles séparément. Envoyez le modèle de la machine, le diamètre de l'alésage et de la tige, la course requise, la pression de service et le type de montage pour un devis dans les 24 heures.

Vérin télescopique du Reach Stacker — Alésage 200–220 mm, course jusqu'à 8 000 mm

Un vérin hydraulique télescopique à plusieurs étages pour la flèche des reach stackers de conteneurs. Cinq étages d'extension ou plus convertissent une courte longueur fermée en une longue course de travail, de sorte que l'épandeur peut être positionné avec précision en hauteur et à portée sans vérin à un étage plus long et plus lourd. Fabriqué par Raydafon à Ningbo, en Chine, et fourni comme équipement OEM ou comme unité de remplacement selon le dessin.

  • 200-220 mmDiamètre d'alésage
  • 150-180 mmDiamètre de la tige
  • ≤ 8000 millimètresCourse maximale
  • 30 MPaPression de service maximale
  • TélescopiqueEntraînement de flèche à plusieurs étages

Fabricant de vérins télescopiques Reach Stacker — Alésage 200-220 mm, course jusqu'à 8 000 mm

Ce vérin est l'entraînement linéaire d'une flèche de reach stacker : la pression hydraulique entre en premier dans l'étage le plus grand, et chaque étage successif s'étend en séquence pour donner une course longue et contrôlée à partir d'une longueur fermée compacte. Cette action télescopique permet de lever, d'étendre et de maintenir la flèche pendant que l'épandeur est positionné au-dessus d'un conteneur – l'opération qui décide du nombre de conteneurs qu'un terminal déplace par quart de travail.

Raydafon produit ce cylindre dans sa propre usine à Ningbo, en Chine, pour l'approvisionnement OEM et secondaire. Les diamètres d'alésage standard sont de 200 mm à 220 mm avec des diamètres de tige de 150 mm à 180 mm, une course maximale jusqu'à 8 000 mm et une pression de service maximale de 30 MPa. Si votre machine utilise une combinaison d'étages ou un agencement de montage différent, envoyez le dessin original ou le modèle de la machine et nous le ferons correspondre. Les vérins hydrauliques associés de la même usine incluent le plus largevérins hydrauliques télescopiquesla portée et lavérins hydrauliques pour grue mobilefamille.

Spécifications techniques

  • Nom du produitVérin télescopique du Reach Stacker
  • FonctionMouvement télescopique linéaire de la flèche
  • Diamètre d'alésage200 mm – 220 mm
  • Diamètre de la tige150 mm – 180 mm
  • Course maximale≤ 8000 millimètres (longueur de rallonge télescopique)
  • Pression maximalePression de service de 30 MPa
  • ApplicationReach stacker
  • MontagePour usiner le dessin : disposition à goupille, à bride ou à chape
  • PersonnalisationNombre d'étages, course, alésage, tige, montage et position du port

Fiche technique du vérin télescopique du reach stacker standard.

Article Spécification
Nom du produit Cylindre télescopique Reach Stacker
Caractéristiques Réalise le mouvement télescopique linéaire de la flèche
Diamètre d'alésage 200 mm – 220 mm
Diamètre de la tige 150 à 180 mm ; course maximale ≤ 8000 millimètres
Pression Maximum 30 MPa
Applications Reach stacker

Veuillez noter concernant la course et la pression :le chiffre de 8 000 mm correspond à la course télescopique du vérin, et non à la hauteur de levage de la machine. La hauteur de levage totale dépend de la géométrie de la flèche de votre reach stacker spécifique. Le chiffre de 30 MPa correspond à la pression de service maximale du cylindre ; confirmez la pression nominale du système hydraulique de votre machine afin que le vérin soit sélectionné en fonction de la pression qu'il verra réellement en service.

Comment fonctionne un cylindre télescopique sur un Reach Stacker

Un vérin télescopique diffère d'un vérin à un étage sur un point important : au lieu d'un piston et d'une tige, il utilise une série d'étages imbriqués qui s'étendent dans l'ordre. La plus grande plate-forme a la plus grande surface efficace et produit donc la force la plus élevée, de sorte que la partie la plus lourde du levage – détacher la charge et démarrer la flèche vers le haut – est gérée par la scène présentant le plus d'avantages mécaniques. À mesure que les étages s'étendent, la surface effective diminue et la force diminue tandis que le déplacement augmente, ce qui correspond à la façon dont le moment de charge d'une flèche change à mesure qu'elle monte.

Cet agencement résout également un problème d'emballage. Un vérin à un étage avec une course de 8 mètres aurait besoin d'une longueur fermée proche de sa course, qui ne s'adapterait jamais le long de la flèche. Les étages emboîtés donnent la même course à partir d'une fraction de la longueur fermée, c'est pourquoi les reach stackers, les grues mobiles et les remorques bennes utilisent tous des vérins télescopiques plutôt que de longs vérins à un étage.

Deux détails de conception déterminent la durée de vie dans cette application. Le premier est l'étanchéité : chaque étage comporte son propre jeu de joints et son propre guide, et l'ajustement étage par étage doit maintenir l'alignement afin que les joints ne soient pas chargés latéralement. Le deuxième est l'état de la surface : les surfaces exposées de la tige et de la platine sont celles contre lesquelles les joints heurtent, donc les rayures causées par des grains ou une platine pliée entraînent directement des fuites. Une filtration correcte et une inspection régulière des joints racleurs sont aussi importantes que le cylindre lui-même lorsqu'une machine effectue de longues périodes de travail dans un port.

Détail du produit

Photographies du vérin télescopique du reach stacker que nous produisons : disposition des étages, surface de la tige et interface de montage.

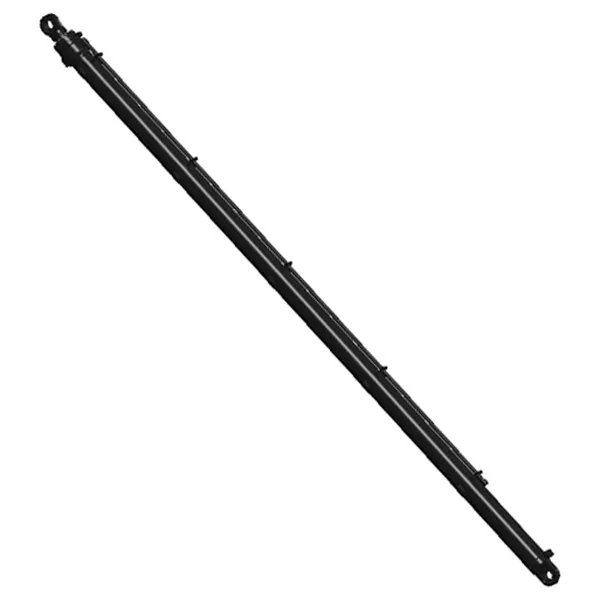

Reach stacker telescopic cylinder showing nested stages and rod surface
Vérin télescopique du Reach Stacker – étages imbriqués, surface de la tige et interface de montage.

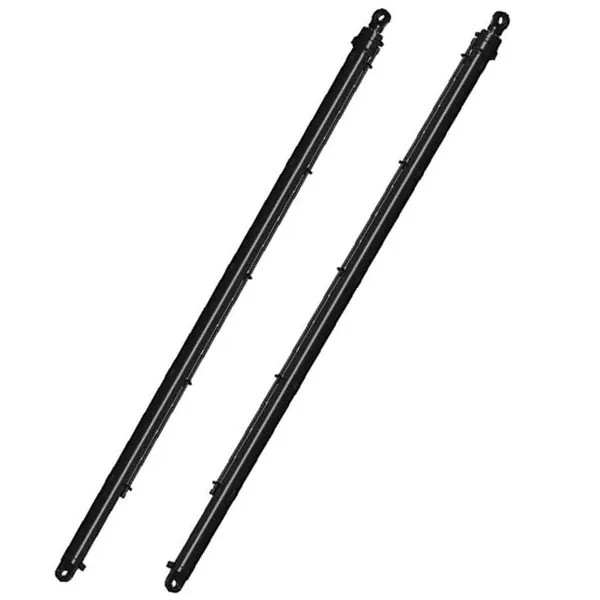

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Vérin hydraulique télescopique à plusieurs étages pour les applications de flèche de gerbeur.
Reach stacker telescopic cylinder before packing and shipment
Cylindre assemblé inspecté et préparé pour l’expédition.
Reach stacker telescopic cylinder stage detail and seal arrangement
Détail de la scène et disposition des joints du vérin télescopique.

Avantages du produit

  • Longue portée à partir d'une courte longueur ferméeLa construction à plusieurs étages offre jusqu'à 8 000 mm de course tout en gardant le vérin rétracté compact le long de la flèche, de sorte que la machine peut placer l'épandeur en hauteur et à distance sans transporter un vérin à un étage plus long et plus lourd.
  • Forcez là où l'ascenseur en a besoinLe plus grand étage fournit la force la plus élevée au début du levage, lorsque le moment de charge sur la flèche est le plus grand, et les plus petits étages assurent le déplacement. Cela fait correspondre la puissance du cylindre à la courbe de charge réelle de la machine.
  • Conçu pour les conteneurs lourdsLe cylindre est fabriqué en acier spécial de haute qualité et est conçu pour les cycles de travail continus des opérations portuaires, avec un dispositif d'étanchéité spécifié pour les longs quarts de travail sous charge plutôt que pour une utilisation intermittente.
  • Approvisionnement direct en usineLe cylindre est fabriqué et assemblé dans la propre usine de Raydafon, il n'y a donc aucune marge commerciale entre vous et la production, et les dessins, joints et pièces de rechange restent disponibles pendant toute la durée de vie de la machine.
  • Fabriqué selon le dessin de votre machineL'alésage, la tige, la course, le nombre d'étages, la disposition de montage et les positions des ports peuvent être produits selon le dessin original, ce qui est important pour les unités de remplacement où l'interface de montage doit correspondre à une flèche existante.
  • Raccourcit les cycles de chargement et de déchargementLe positionnement précis et reproductible du spreader permet de soulever un conteneur du quai ou du pont et de le déposer en moins de mouvements, réduisant ainsi le temps passé par chaque navire à quai et le temps d'attente des véhicules routiers au terminal.

La durée de vie à la fatigue, la durée de vie des joints et la force maximale dépendent de l'alésage, de la pression, du cycle de service et de la manière dont la contamination est contrôlée dans le circuit hydraulique de la machine. Donnez-nous le modèle de la machine, la pression de travail et la course requise, et nous confirmerons la configuration du cylindre par rapport à la charge qu'il verra réellement.

Applications

L'application principale est la flèche d'un reach stacker pour conteneurs, mais le même type de vérin télescopique est utilisé partout où une longue course doit être produite à partir d'une courte longueur de montage dans une machine mobile.

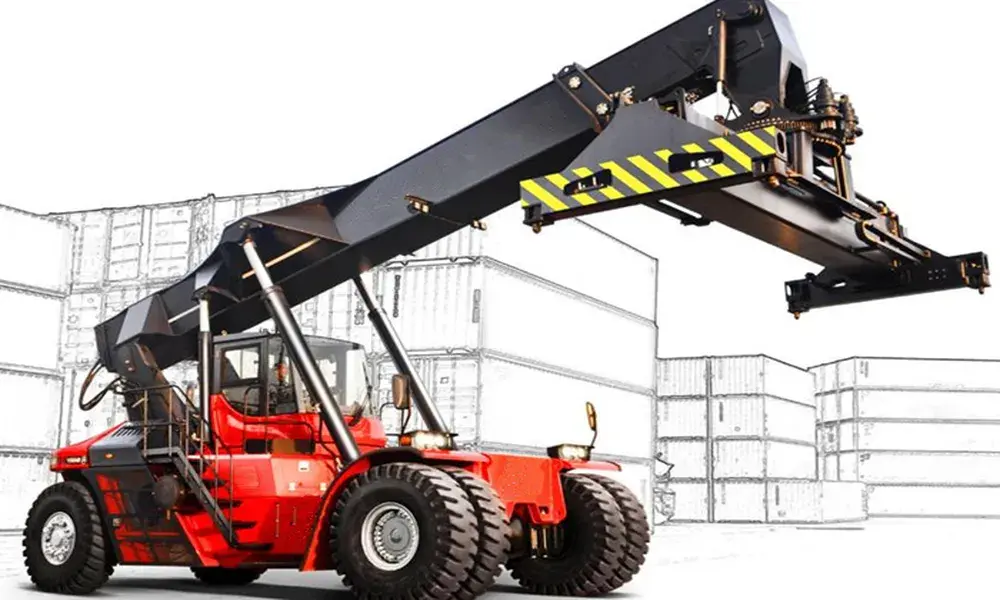

Reach stacker telescopic cylinder installed on a container handling machine boom
Vérin télescopique Reach Stacker en service sur une machine de manutention de conteneurs.

Port et terminal à conteneurs

Nacelle élévatrice et extension sur les reach stackers déplaçant les conteneurs entre les véhicules de quai, de triage et routiers en fonctionnement continu.

Chantiers et entrepôts logistiques

Machines manipulant des empilements denses où l'épandeur doit être positionné avec précision en hauteur et à distance sans repositionner le châssis.

Stations de transbordement et de fret

Opérations à rotation élevée où les cycles de chargement et de déchargement se répètent tout au long de la journée et où la fiabilité des cylindres détermine directement le débit.

Grues mobiles

Extension de flèche télescopique, où le même principe de scène produit une longue portée à partir d'une longueur fermée transportable.

Équipements pour bennes et remorques

Vérins de levage à plusieurs étages pour bennes basculantes et levage de plates-formes, où la course est longue par rapport à l'espace de montage disponible.

Remplacement et rénovation

Remplacement direct d'un vérin de flèche usé ou endommagé sur un reach stacker existant, produit selon le dessin original ou un échantillon mesuré.

FAQ Acheteur

  • Quels alésage, course et pression ce cylindre télescopique d'empileur de portée couvre-t-il ?Les diamètres d'alésage standard sont de 200 mm à 220 mm, les diamètres de tige de 150 mm à 180 mm, la course maximale jusqu'à 8 000 mm et la pression de service maximale de 30 MPa. La hauteur de levage totale dépend de la géométrie de la flèche de votre machine, et non de la course uniquement. Vérifiez donc les deux lors de la spécification.
  • Ce cylindre est-il une pièce d'origine ou un remplacement ?Il est fabriqué par Raydafon dans sa propre usine et peut être fourni comme équipement OEM pour les constructeurs de machines ou comme unité de remplacement pour les machines déjà en service. Pour le remplacement, envoyez le dessin original, le modèle de la machine ou les dimensions mesurées du cylindre défectueux.
  • Comment puis-je savoir si le montage correspondra à mon boom ?Le montage est effectué selon le dessin : disposition des broches, des brides ou des chapes, ainsi que les positions des ports. Envoyez le dessin ou une photographie du cylindre existant avec ses principales dimensions et nous confirmerons l'interface avant de faire une soumission.
  • Quelles informations devez-vous citer ?Modèle de machine, diamètre d'alésage et de tige, course requise, pression de service, nombre d'étages s'il s'agit d'une conception à plusieurs étages, type de montage et quantité. Plus nous en recevons avec la demande, plus vite nous pouvons confirmer la conception et le prix.
  • Qu'est-ce qui affecte la durée de vie d'un vérin télescopique ?La propreté de l'huile hydraulique, l'état des joints racleurs et l'alignement des différents étages sont les principaux facteurs. La contamination ou une surface de scène rayée endommage les joints et entraîne des fuites. La filtration et l'inspection régulière sont donc aussi importantes que les spécifications du cylindre lui-même.
  • Quel est le délai de livraison et des joints de rechange peuvent-ils être fournis ?Le délai de livraison dépend de si le cylindre correspond à un dessin existant ou nécessite une nouvelle configuration, et est confirmé avec le devis, normalement dans les 24 heures suivant la réception de la demande. Les kits de joints et les composants de remplacement peuvent être fournis séparément afin qu'une machine puisse être remise en service après une défaillance du joint.

Produits connexes et lectures complémentaires

Demander un devis de cylindre télescopique pour Reach Stacker

Envoyez le modèle de la machine, le diamètre de l'alésage et de la tige, la course requise, la pression de service, le type de montage et la quantité — ou le dessin original. Nous confirmons la configuration par rapport à votre flèche et répondons avec le prix et le délai de livraison dans les 24 heures.

Envoyer une demande maintenant

* Le chiffre de 8 000 mm correspond à la course du cylindre et non à la hauteur de levage de la machine. Veuillez confirmer la pression de service nominale de votre système hydraulique et les dimensions de montage avant de commander.
