Arbre de prise de force pour presses à balles rondes Krone
  • Arbre de prise de force pour presses à balles rondes KroneArbre de prise de force pour presses à balles rondes Krone
  • Arbre de prise de force pour presses à balles rondes KroneArbre de prise de force pour presses à balles rondes Krone

Arbre de prise de force pour presses à balles rondes Krone

Arbre de prise de force pour presse à balles rondes Krone couvrant les KR100/125/155/130/160, 1500/1800, 1500V/1250 MC et 1250/1550. Les options de taille 4 standard et de taille 4 CV utilisent un arbre 1210 avec une cannelure de 1,375-6. La taille 6 CV est disponible pour les versions 1 500/1 800 et certaines versions 1 250/1 500 ; le 1500V/1250 MC utilise 2380 ou 2480 CV avec 1,375-6. Les options d'embrayage incluent FT34 à 1 000 N·m, FT32 à 1 000 N·m, FT42 à 1 450 N·m, découpe K64/2 à 1 050 ou 1 500 N·m et FF1 à 1 000 N·m. Les références de base CV sont 71R4121UCW07000 pour CAT3/540 et 71R6121UCW07000 pour CAT4/540, tous deux 1.375-6. Le MOQ, la personnalisation et le délai de livraison sont indiqués par commande après confirmation du modèle de presse et de la configuration de l'arbre existant.

Transmission pour presse à balles rondes Krone · Grossiste

Arbre de prise de force en gros pour presses à balles rondes Krone — Spécifications, MOQ, personnalisation et délai de livraison pour les KR100 à 1800 et les versions compatibles

Les presses à balles rondes Krone n'utilisent pas toutes le même arbre de prise de force. Le groupe KR100 à KR160 utilise une transmission de taille 4, la 1500 et 1800 peuvent prendre des CV de taille 4 ou 6, les 1500V et 1250 MC utilisent un 2380 ou 2480 CV, et le 1250/1550 fonctionne avec un Taille 4 CAT3 CV tandis que certaines versions 1250/1500 utilisent la taille 6 CAT4. Les trois tableaux de cette page répertorient l'option PTO, le type d'embrayage et le numéro de pièce de base pour chaque groupe, afin que l'arbre puisse être assorti avant qu'un devis ne soit établi demandé.

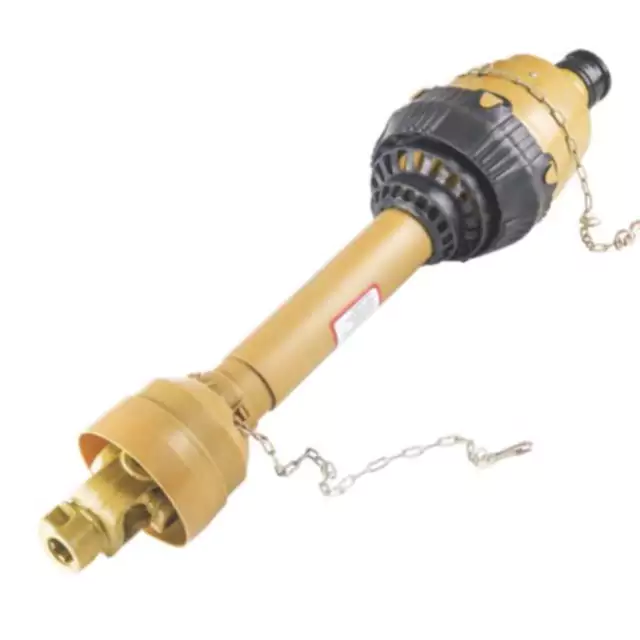

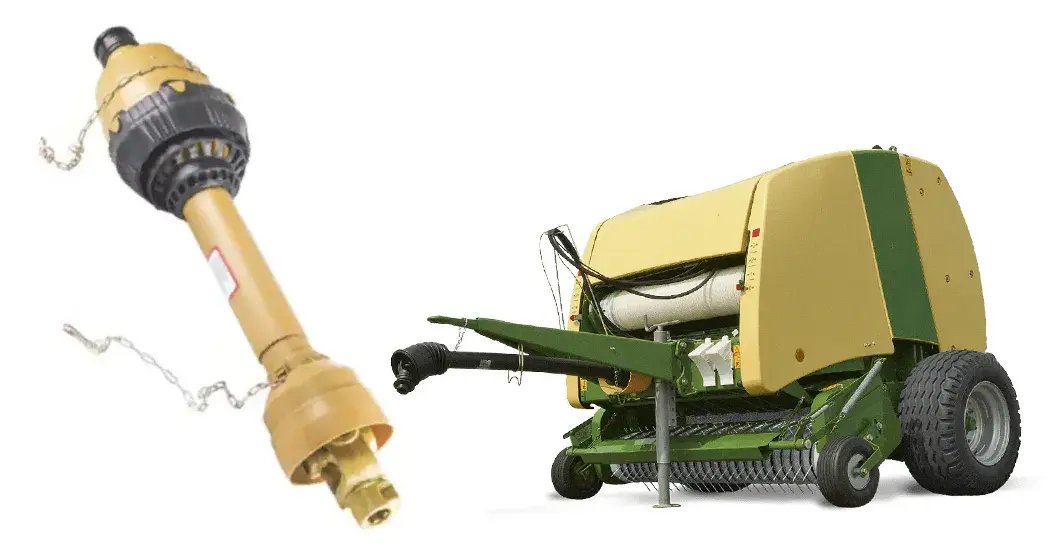

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

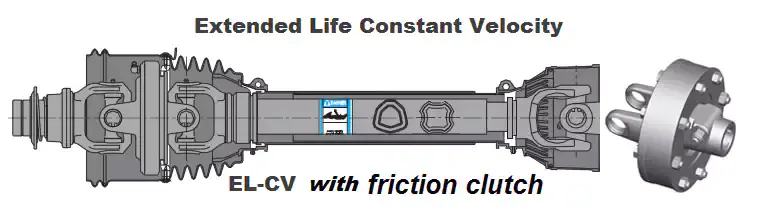

Arbre de prise de force pour presse à balles rondes Krone – joint homocinétique, tube télescopique et extrémité d'embrayage.
13Références du modèle
Taille 4 / Taille 6Options de transmission CV
1 000 à 1 800 N·mPlage de couple d'embrayage
1.375-6Spline commune

Grille de modèles — Option prise de force et embrayage par presse à balles

Groupe AKR100 / KR125 / KR155
PDF
Taille 4 Standard ou Taille 4 CV, arbre 1210
Spline
1.375-6
Embrayage
FT34 à 1 000 N·m
Taille 4
Groupe AKR130 / KR160
PDF
Taille 4 Standard ou Taille 4 CV, arbre 1210
Spline
1.375-6
Embrayage
FT34 à 1 000 N·m
Taille 4
Groupe B1500/1800
PDF
Taille 4 ou Taille 6 CV
Spline
1.375-6
Embrayage
FT32 à 1 000 N·m ou FT42 à 1 450 N·m
Taille 4 / Taille 6
Groupe C1 500 V / 1 250 MC
PDF
2380 ou 2480 CV
Spline
1.375-6
Embrayage
Découpe K64/2 à 1 050 ou 1 500 N·m
Pochette découpée
Groupe D1250/1550
PDF
Taille 4 (CAT3) CV
Spline
1.375-6
Embrayage
FT32 ou FF1 à 1 000 N·m
Taille 4 CAT3
Groupe E1 250 / 1 500 (versions de taille 6)
PDF
Taille 6 CV (CAT4) sur certaines versions
Spline
1.375-6
Embrayage
FT42 à 1 450 N·m
Taille 6 CAT4

Tableau de spécifications — Modèle, prise de force et protection

Regroupement d'origine par modèle de presse, transmission de prise de force et capacité d'embrayage
Modèle PDF Protection
KR100 / 125 / 155 / 130 / 160 Taille 4 Standard *1210 *1,375-6 ; Taille 4 CV *1210 *1.375-6 FT34 *1,375-6 *1 000 N·m
1500/1800 Taille 4 ou Taille 6 CV avec 1.375-6 FT32 à 1 000 N·m ou FT42 à 1 450 N·m
1 500 V / 1 250 MC 2380 ou 2480 CV avec 1.375-6 K64/2 Découpe à 1 050 ou 1 500 N·m *1,375-6
1250/1550 Taille 4 (CAT3) CV avec 1.375-6 FT32 ou FF1 à 1 000 N·m
1250/1500 Certains utilisent un CV de taille 6 (CAT4) FT42 à 1 450 N·m

Le même modèle de presse peut apparaître dans plusieurs versions. Confirmez le numéro de pièce de l'arbre existant ou le type d'embrayage sur la machine avant de demander un devis. Les presses à balles rondes Krone sont équipées soit d'une friction, soit d'une découpe embrayage selon la construction. Le plus largeCardan pour presses à balles rondeslistes de pages d'autres marques de presses à balles comme référence croisée.

Numéros de pièces de base CV et numéros de pièces d'embrayage FT

Numéros de référence de la base de prise de force à vitesse constante
Prise de force CV Tracteur Numéro de pièce de base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Embrayages FT pour entrée cannelée 1.375-6
Taille universelle Couple Numéro de pièce
CAT3/S4 1 000 N·m 6QE344901R
CAT3/S4 1 000 N·m 635E41203R
CAT4/S6 1 800 N·m 663H53403R

Le numéro de pièce de base CV correspond à l'assemblage sans le dispositif d'outil. La moitié de l'outil, le tube et le bouclier sont sélectionnés séparément par modèle de presse. Les numéros de pièces d’embrayage FT sont répertoriés par taille universelle et par couple nominal. Si le l'embrayage existant a été ajusté, confirmez le couple de glissement cible par rapport au manuel de la presse avant de commander. Un la catégorie connexe se trouve sur leArbre de prise de force pour disquespage.

Comment un arbre de presse à balles rondes Krone est-il adapté

01

Lire le modèle de presse sur la machine

KR100 à KR160 appartiennent à un seul groupe ; 1500 et 1800 dans un autre ; 1500V et 1250 MC dans un tiers ; 1250/1550 et 1250/1500 en quatrième et cinquième. La grille de modèles ci-dessus montre la prise de force et l'embrayage qui correspondent à chaque groupe.

02

Confirmer le numéro de pièce de l'arbre existant

La même presse à balles peut être construite avec un embrayage à friction ou un embrayage à coupure. Le numéro de pièce existant est le moyen le plus rapide de confirmer avec quelle configuration la machine a été livrée, avant de commander un remplacement.

03

Confirmez la cannelure de la prise de force du tracteur

La plupart des presses à balles rondes Krone de cette gamme fonctionnent avec une cannelure de 1,375 à 6. Si le tracteur utilise un autre embout de prise de force, confirmez la moitié CV séparément. LeGamme d'arbres de prise de forceLa page répertorie les autres catégories de transmission agricole si le côté du tracteur est changé en même temps.

Où cet arbre est utilisé

Transmissions pour presses à balles rondes Krone sur toute la gamme KR100 à 1 800 et les groupes 1 500 V, 1 250 MC et 1 250/1 550.

L'arbre de prise de force de la presse à balles rondes Krone prend la puissance de la prise de force du tracteur et la transmet à la boîte de vitesses de la presse à balles rondes via un Joint homocinétique et tube télescopique. Lorsque la presse ramasse un andain épais ou heurte un morceau de matériau, l'embrayage - soit par friction, soit par découpe selon la construction, protège la boîte de vitesses des chocs.

L'arbre est adapté indépendamment au modèle de presse et à la cannelure de prise de force du tracteur. Le côté de la presse fixe le mettre en œuvre la moitié, le type d'embrayage et la longueur du tube ; le côté tracteur fixe la moitié du CV et la cannelure de la prise de force. Les deux Les côtés doivent être confirmés avant de commander un arbre de remplacement.

Pour une application de presse à balles rondes connexe, leArbre de prise de force pour presses à balles rondes Case IHLa page utilise une structure modèle par modèle comparable. Pour les boîtes de vitesses d'outils situées en aval de l'arbre de prise de force, voir leboîte de vitesses agricolegamme.

Envoyer le modèle de presse et le numéro de pièce de l'arbre existant

Envoyez le modèle de presse Krone (KR100 à 1800, 1500V, 1250 MC, 1250/1550 ou 1250/1500) et la partie d'arbre existante numéro ou type d’embrayage. Nous confirmerons l'option PTO, la puissance d'embrayage et le numéro de pièce de base CV pour cela. construire et émettre un devis avec MOQ et délai de livraison pour cette configuration.
