Arbre de prise de force pour presses à balles rondes Case IH

Arbre de prise de force pour presses à balles rondes Case IH — couvre les variantes RB444, RB454, RB455A, RB464, RB554 et RB564, ainsi que les variantes RB454 Ensilage et RB454 Rotor Cutter. Transmissions à vitesse constante CAT4 et CAT5 avec embrayage à friction ; entrer la cannelure 1.375-6 ou 1.375-21 selon le tracteur ; puissance requise 40 à 100 ch (30 à 75 kW). Références de couple d'embrayage de 1 000 N·m (CAT3/S4) à 1 800 N·m (CAT4/S6). Envoyez votre modèle de presse à balles et la cannelure de prise de force du tracteur : nous confirmons la catégorie de transmission, le couple d'embrayage et la longueur de l'arbre, et vous renvoyons un devis d'usine dans les 24 heures.

Remplacement OEM · Série Case IH RB

Arbre de prise de force pour presses à balles rondes Case IH — Transmissions à vitesse constante CAT4 et CAT5, cannelures 1.375-6/1.375-21

L'arbre de prise de force d'une presse à balles rondes tombe en panne de deux manières : le joint universel ne peut pas prendre l'angle de braquage au en tournière, soit l'embrayage ne patine pas au bon couple et la boîte de vitesses prend l'amortisseur à sa place. Cette page répertorie les tailles d'arbre, la puissance requise et les numéros de pièces d'embrayage pour Case IH RB444, RB454, RB455A, RB464, RB554. et les presses à balles RB564, afin que vous puissiez adapter un arbre de remplacement au modèle de presse que vous utilisez réellement.

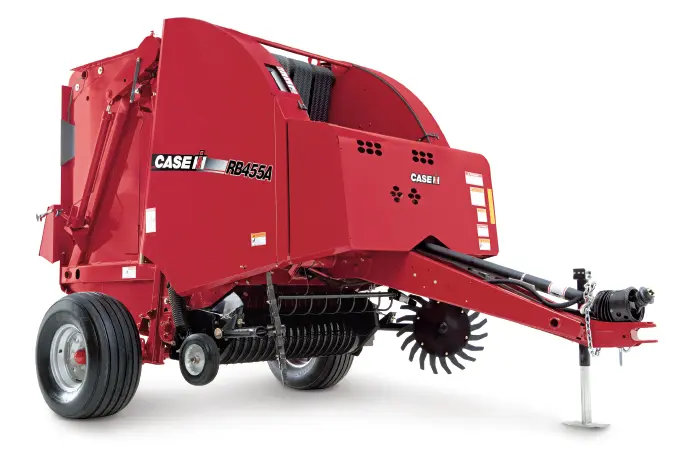

Modèles de presses couverts

6 modèles de base RB444, RB454, RB455A, RB464, RB554, RB564 — ainsi que les variantes RB454 Ensilage et RB454 Rotor Cutter.

Tailles de transmission

CAT4 / CAT5 Transmission à vitesse constante avec embrayage à friction. Saisir la cannelure 1.375-6 ou 1.375-21 selon le tracteur.

Exigence de puissance

40 à 100 ch De 30 kW sur le RB444 jusqu'à 75 kW sur le coupe-rotor RB454. Répartition complète dans le tableau ci-dessous.
PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

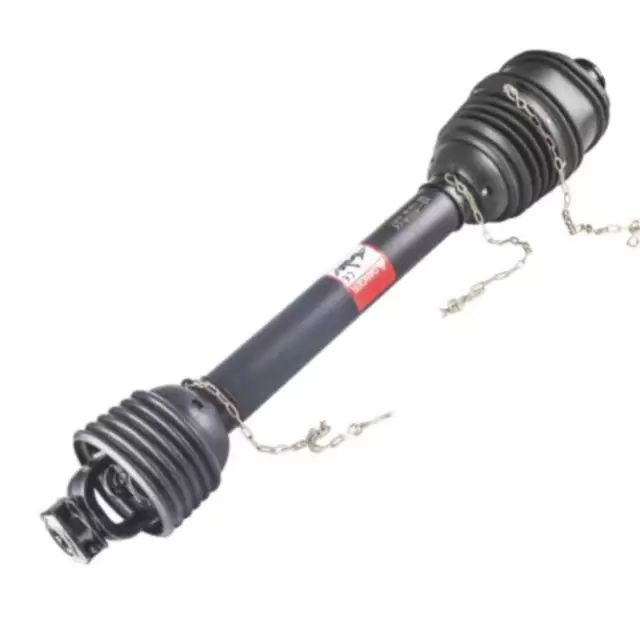

Ensemble d'arbre de prise de force — joint homocinétique, embrayage à friction et arcade d'entrée 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Détail de l'extrémité d'embrayage et de la cannelure : arcade à déconnexion rapide et roulement de bouclier.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Options de joug d'entrée : cannelures 1.375-6 et 1.375-21, adaptées à l'embout de prise de force du tracteur.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers

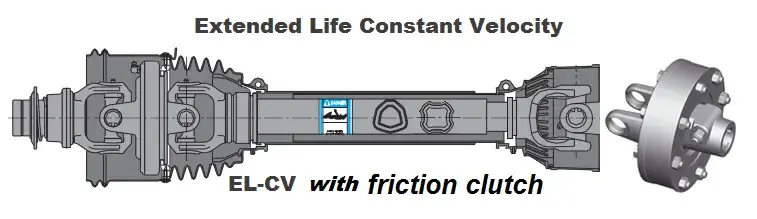

Configuration d'embrayage à friction et de boulons de cisaillement : le point de glissement protège la boîte de vitesses de la presse.

Tableau des modèles — Taille de l'arbre de prise de force et puissance requise par presse à balles

Modèles de presses à balles rondes Case IH — taille d'arbre et puissance requise pour la prise de force
Modèle de presse Taille de l'arbre de prise de force Prise de force requise, ch (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
Ensilage RB454 CAT4 65 (48)
Coupeur à rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH nécessite des transmissions à vitesse constante CAT4 ou CAT5 selon le modèle, avec un embrayage à friction. Le coupe-rotor RB454 est la seule variante de cette gamme qui nécessite un CAT5 avec une entrée de 100 ch (75 kW) — si votre tracteur est en dessous de ce chiffre, confirmez la construction de la presse avant de commander.

Constant velocity PTO shaft part number reference for Case IH round balers
Référence de prise de force à vitesse constante – références de base CAT3 à CAT5, 540 et 1 000 tr/min.
PTO shaft installed on a round baler in field operation

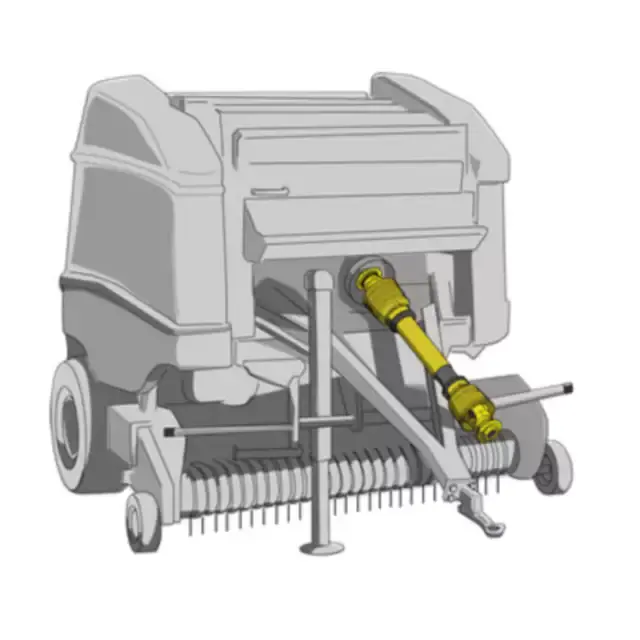

Installation sur site — angle de l'arbre et dégagement du bouclier à l'entrée de la presse.

Numéros de pièces de prise de force à vitesse constante et d'embrayage

Prise de force à vitesse constante – numéros de pièces de base par catégorie et cannelure du tracteur
Prise de force CV Cannelure de tracteur Numéro de pièce de base
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Embrayages à friction FT pour entrée cannelée 1.375-6
Taille universelle Couple (N·m) Numéro de pièce
CAT3/S4 1 000 6QE344901R
CAT3/S4 1 000 635E41203R
CAT4/S6 1 800 663H53403R
CAT5/S8 1 450 6LM453003R

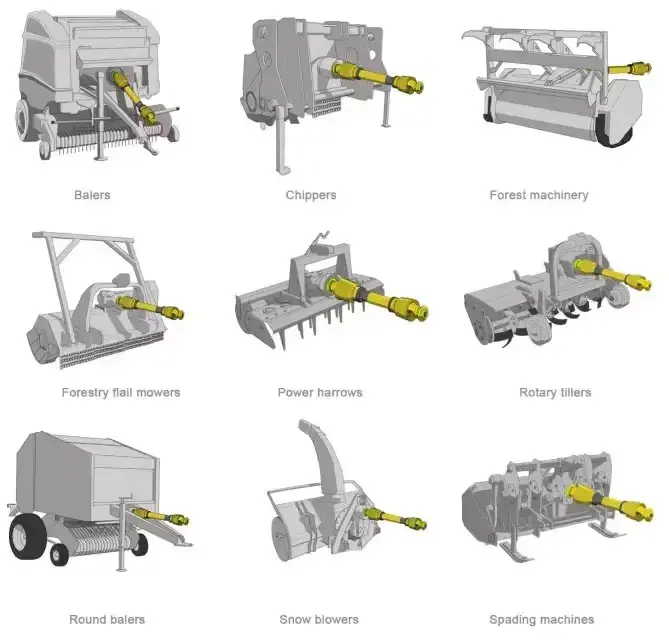

Les numéros de pièces ci-dessus sont des points de référence pour faire correspondre l’arbre à la combinaison presse à balles et tracteur. Si votre la presse utilise une moitié d'outil différente ou le tronçon du tracteur est une cannelure 1.750-20, envoyez le modèle et nous le ferons confirmer la bonne combinaison. Le plus largeCardan pour presses à balles rondesLa gamme couvre également d’autres marques de presses.

Qu'est-ce qui décide si l'arbre s'adapte et dure

  1. Faites correspondre la catégorie de transmission au modèle de presse à balles

    CAT4 et CAT5 ne sont pas interchangeables dans cette gamme. Les RB444, RB454 et RB455A fonctionnent en CAT4 ; le RB464, RB554 et RB564 exécutent CAT5 ; le coupe-rotor RB454 nécessite également CAT5. Montage d'un arbre CAT4 sur une presse à balles qui les demandes de CAT5 laissent le joint sous-estimé à l'angle de tournière, où se trouvent la plupart des défaillances prématurées commencer.

  2. Faites correspondre la cannelure d'entrée au tracteur, pas à la presse.

    Le côté presse est fixé par l'outil, mais le côté tracteur dépend du tracteur que vous utilisez. 1.375-6 est le tronçon commun de 540 tr/min ; 1.375-21 est le tronçon de 1 000 tr/min ; 1.750-20 apparaît à puissance plus élevée tracteurs. L'envoi du modèle de tracteur et de la photo du talon de prise de force est le moyen le plus rapide de confirmer quel joug installer. Si vous mettez également à jour l'entraînement de l'outil, consultez leArbre de prise de forcecatégorie pour toute la gamme.

  3. Réglez l'embrayage à friction sur la presse à balles et non sur le tracteur.

    L'embrayage à friction est là pour patiner avant que la boîte de vitesses de la presse ne subisse une charge de choc. Un embrayage réglé trop haut transmettra le choc directement dans la boîte de vitesses ; réglé trop bas, il glisse pendant le pressage normal. Le FT Le tableau d'embrayage ci-dessus donne le couple de référence par taille universelle — 1 000 N·m pour CAT3/S4, 1 800 N·m pour CAT4/S6 et 1 450 N·m pour CAT5/S8.

  4. Vérifier l'angle de l'arbre et le jeu du bouclier en tournière

    Un joint homocinétique tolère un angle de braquage plus grand qu'un joint universel standard, mais le bouclier a encore besoin d'un dégagement au verrouillage complet. Si l'arbre touche le fond ou si le bouclier entre en contact avec la barre d'attelage au niveau du en bout de champ, l'assemblage échouera prématurément, quelle que soit sa cote. L'image ci-dessus montre l'angle cible au entrée de la presse. Pour les presses à balles d'autres fabricants, leCardan pour presses à balles rondes KroneLa page répertorie les points de référence équivalents.

Envoyez votre modèle de presse et la cannelure de prise de force de votre tracteur

Indiquez-nous le modèle de presse (RB444 à RB564) et la prise de force du tracteur (1.375-6, 1.375-21 ou 1.750-20). Nous allons confirmez la catégorie de transmission, le couple d'embrayage et la longueur de l'arbre, et renvoyez un devis direct de l'usine - généralement dans les 24 heures. Des longueurs personnalisées et des configurations de boucliers sont disponibles. Si votre outil utilise un boîte de vitesses non standard, leboîte de vitesses agricoleLa plage peut également être pertinente.
