Comment la conception des réducteurs à vis sans fin prend en charge les configurations d'équipement compactes ?

Dans la conception d’équipements industriels modernes, l’espace est une priorité. Les ingénieurs recherchent constamment des moyens de réduire l'encombrement des machines sans compromettre les performances ou la fiabilité. Leboîte de vitesses à vis sans finLa conception offre une solution convaincante, permettant des configurations d'équipement compactes grâce à sa transmission de puissance unique à angle droit, son rapport de réduction élevé à un étage et sa flexibilité d'intégration. Contrairement aux réducteurs à axes parallèles ou planétaires, le réducteur à vis sans fin permet d'obtenir une réduction significative de la vitesse en un seul étage, jusqu'à 100 : 1, tandis que les arbres d'entrée et de sortie sont positionnés à un angle de 90 degrés. Cette configuration à angle droit permet aux moteurs d'être montés à côté ou sous l'arbre mené, réduisant ainsi considérablement la longueur totale de la transmission. Chez Raydafon Technology Group Co., Limited, notre usine est spécialisée dans la conception de réducteurs à vis sans fin depuis plus de deux décennies, et nous avons pu constater comment nos produits ont permis à nos clients de réduire l'encombrement de leurs machines jusqu'à 35 %. Cet article examine les caractéristiques de conception spécifiques qui prennent en charge la compacité, étayées par des spécifications techniques et des données d'application réelles.

Mais la compacité d’un réducteur à vis sans fin va au-delà de l’orientation de l’arbre. La conception permet intrinsèquement un rapport couple/poids élevé, ce qui signifie qu’une boîte de vitesses plus petite peut transmettre la même puissance qu’une unité à arbres parallèles plus grande. De plus, la capacité d'autoverrouillage de nombreux réducteurs à vis sans fin élimine le besoin de freins externes dans les applications de maintien, ce qui permet d'économiser encore plus d'espace et de réduire le nombre de composants. Notre usine a conçu des séries de réducteurs à vis sans fin avec des arbres de sortie creux et des brides de montage modulaires, permettant un accouplement direct aux arbres menés sans avoir besoin de roulements ou d'accouplements supplémentaires. Ensemble, ces caractéristiques font de la boîte de vitesses à vis sans fin le choix privilégié pour les systèmes de convoyeurs, les machines d'emballage, les équipements de manutention et de nombreuses autres applications où l'espace au sol est rare. Dans ce guide complet, nous analyserons les éléments de conception clés, fournirons des spécifications détaillées du produit et partagerons les meilleures pratiques de Raydafon pour vous aider à obtenir la configuration d'équipement la plus compacte possible.

Table des matières

• 1. Pourquoi la transmission de puissance à angle droit rend-elle la boîte de vitesses à vis sans fin idéale pour les configurations compactes ?
• 2. Comment une densité de couple élevée réduit-elle la taille de la boîte de vitesses sans sacrifier les performances ?
• 3. Quelles sont les principales spécifications de notre série de réducteurs à vis sans fin ?
• 4. Comment les options d'arbre creux et de moteur intégré peuvent-elles économiser davantage d'espace ?
• Foire aux questions (FAQ)
• Conclusion et consultation de personnalisation

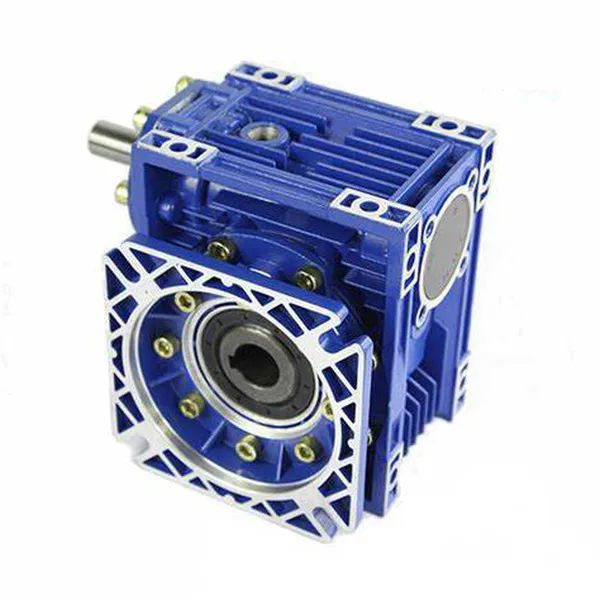

Pourquoi la transmission de puissance à angle droit rend-elle la boîte de vitesses à vis sans fin idéale pour les configurations compactes ?

La caractéristique la plus distinctive d'une boîte de vitesses à vis sans fin est sa transmission de puissance à angle droit. Dans une boîte de vitesses à arbres parallèles typique, les arbres d'entrée et de sortie sont sur le même axe, ce qui nécessite que le moteur soit aligné avec l'arbre mené. Il en résulte une chaîne cinématique longue et linéaire qui dépasse souvent du châssis de la machine, augmentant ainsi l'encombrement global de l'équipement. Cependant, la boîte de vitesses à vis sans fin utilise une vis sans fin (vis) pour entraîner une roue à vis sans fin, les arbres étant orientés à 90 degrés. Cela permet au moteur d'être monté perpendiculairement à l'arbre de sortie, « pliant » efficacement la transmission en une forme compacte en L. Cette géométrie est particulièrement avantageuse dans les applications où la largeur ou la longueur de la machine est limitée, comme dans les systèmes de convoyeurs, les machines mobiles ou les composants de cellules robotiques.

Avantages spécifiques de la configuration de la conception à angle droit du réducteur à vis sans fin :

• Longueur totale réduite :En positionnant le moteur à côté de la boîte de vitesses, la longueur totale de la transmission peut être réduite de 30 à 50 % par rapport à une boîte de vitesses en ligne ayant la même puissance moteur. Cela permet aux concepteurs d'équipements d'installer les variateurs dans des espaces plus restreints.
• Orientations de montage polyvalentes :Notre réducteur à vis sans fin peut être monté dans n'importe quelle position : sur pied, sur bride ou sur arbre. Le boîtier est conçu avec plusieurs faces de montage, permettant à la boîte de vitesses d'être fixée directement au châssis de la machine sans nécessiter de supports supplémentaires.
• Adaptateur moteur intégré :Nous proposons une gamme d'adaptateurs de moteur qui permettent le montage direct de moteurs IEC ou NEMA sur le boîtier d'entrée de la boîte de vitesses. Cela élimine le besoin d'un accouplement entre le moteur et le réducteur, économisant ainsi une longueur axiale supplémentaire et réduisant les problèmes d'alignement.
• Gain de place latéral :Dans les équipements comportant plusieurs axes d'entraînement, tels que les tables d'indexation multistations ou les systèmes de stockage automatisés, les réducteurs à vis sans fin peuvent être emboîtés de manière compacte côte à côte car les arbres d'entrée sont orientés vers l'intérieur, minimisant ainsi la largeur totale du banc d'entraînement.

Pour illustrer le potentiel d’économie d’espace, considérons un système de convoyeur conçu pour une usine de transformation alimentaire. La conception originale utilisait une boîte de vitesses à couple conique avec un moteur monté en ligne, nécessitant une longueur totale d'entraînement de 850 mm. L'usine devait réduire la largeur du convoyeur pour s'adapter à une allée étroite. En optant pour notre conception de réducteur à vis sans fin avec support moteur à angle droit, la longueur d'entraînement a été réduite à 460 mm, soit une réduction de 46 %. Cela a permis à l'usine d'installer le convoyeur dans l'allée disponible sans aucune modification structurelle. La boîte de vitesses à vis sans fin a également fourni le rapport de réduction requis de 20:1 en un seul étage, réduisant encore davantage le nombre de composants et simplifiant l'assemblage.

De plus, la conception à angle droit permet de placer le réducteur à vis sans fin directement au point d'application de la puissance, réduisant ainsi le besoin d'arbres de transmission longs, de roulements supplémentaires et de structures de support. Notre usine àRaydafon Technology Group Co., Limitéepropose des options d'extension d'arbre personnalisées qui permettent à la sortie de la boîte de vitesses de s'engager directement dans l'arbre d'entrée de la machine, éliminant ainsi le besoin d'une bride d'accouplement séparée. Cette approche intégrée permet non seulement d'économiser de l'espace, mais réduit également le nombre de points d'alignement critiques, améliorant ainsi la fiabilité globale. En résumé, la géométrie à angle droit du réducteur à vis sans fin est à la base de sa compacité, et c'est l'une des principales raisons pour lesquelles les concepteurs choisissent la technologie à vis sans fin pour les applications à espace limité.

Comment une densité de couple élevée réduit-elle la taille de la boîte de vitesses sans sacrifier les performances ?

La densité de couple (la quantité de couple délivrée par unité de taille de boîte de vitesses) est un paramètre essentiel pour la conception d'équipements compacts. La boîte de vitesses à vis sans fin excelle dans ce domaine en raison de l'action de glissement entre la vis sans fin et la roue à vis sans fin, qui permet une grande surface de contact pour la répartition de la charge. Contrairement aux engrenages droits ou hélicoïdaux, où seules quelques dents sont en contact à un moment donné, l'engrenage à vis sans fin a un engagement continu des dents sur toute la longueur de la vis sans fin, répartissant la charge sur une plus grande surface. Cela permet à la boîte de vitesses à vis sans fin d'atteindre une capacité de couple plus élevée que les boîtes de vitesses à arbres parallèles de même entraxe. Par conséquent, une boîte de vitesses à vis sans fin plus petite peut gérer le même couple qu’une alternative plus grande et plus lourde, contribuant ainsi directement à la compacité de l’équipement.

Facteurs clés qui améliorent la densité de couple dans la conception de notre réducteur à vis sans fin :

• Profil de dent optimisé (type ZAI ou ZI) :Notre réducteur à vis sans fin utilise une vis sans fin trempée et rectifiée avec un profil ZI (développante), combinée à une roue à vis sans fin en bronze. Cette combinaison offre une capacité de charge élevée et un faible coefficient de frottement, permettant à la boîte de vitesses de transmettre jusqu'à 1 500 Nm de couple dans un carter à entraxe de taille 63.
• Sélection de roulements de haute qualité :Nous utilisons des roulements à rouleaux coniques sur l'arbre à vis sans fin et des roulements à contact oblique robustes sur l'arbre de sortie. Ces roulements peuvent supporter des charges radiales et axiales, garantissant que la boîte de vitesses conserve son couple nominal même dans des conditions de charge radiale.
• Lubrification et refroidissement améliorés :Le carter de la boîte de vitesses à vis sans fin est conçu avec une grande capacité d'huile interne et des ailettes de refroidissement, permettant à la chaleur de se dissiper rapidement. Cela signifie que la boîte de vitesses peut fonctionner en continu au couple nominal sans déclassement thermique, ce qui nécessiterait autrement une unité plus grande.
• Vis sans fin cémentée (58-62 HRC) :Nos vis sans fin sont cémentées après broyage, ce qui donne une surface résistante à l'usure avec un noyau dur. Cela prolonge la durée de vie en fatigue de la boîte de vitesses et maintient la capacité de couple sur des millions de cycles.

Pour quantifier l'avantage de la densité de couple, nous avons comparé notre réducteur à vis sans fin (entraxe 80 mm) avec un réducteur hélicoïdal de taille similaire. La boîte de vitesses à vis sans fin atteignait un couple de sortie nominal de 2 100 Nm, tandis que l'unité hélicoïdale délivrait 1 400 Nm dans le même volume de boîtier. Cette densité de couple 50 % plus élevée signifie que les concepteurs d'équipements peuvent utiliser un réducteur à vis sans fin plus petit pour obtenir les mêmes performances, tout en économisant de l'espace et du poids. Dans les applications d'équipement mobile, telles que les machines agricoles ou les équipements de manutention, cette réduction de poids améliore également le rendement énergétique et réduit la charge structurelle.

Notre usine a également développé une variante de conception appelée réducteur à vis sans fin « à couple dense », qui utilise une huile synthétique spécialement formulée qui réduit la friction de 30 %, permettant une sortie de couple encore plus élevée sans augmenter l'entraxe. Cette variante est populaire dans des applications telles que les machines de profilage et les équipements d'imagerie médicale, où l'espace est extrêmement limité mais où un couple élevé est essentiel. En choisissant la bonne conception de réducteur à vis sans fin de Raydafon, les concepteurs d'équipements peuvent obtenir une configuration plus compacte sans compromettre la puissance ou la fiabilité.

Quelles sont les principales spécifications de notre série de réducteurs à vis sans fin ?

Raydafon Technology Group Co., Limited propose une gamme complète de tailles de réducteurs à vis sans fin, des unités miniatures (entraxe 30 mm) aux modèles robustes (entraxe 200 mm). Chaque série est disponible avec une variété de rapports de réduction (5:1 à 100:1), d'options de montage et de configurations d'arbre de sortie. Le tableau ci-dessous résume les spécifications de nos modèles de réducteurs à vis sans fin les plus populaires, qui sont largement utilisés dans les équipements d'emballage, de transport et d'automatisation. Toutes les unités sont testées selon les normes ISO 9001 et sont disponibles avec la certification ATEX pour les atmosphères explosives. Notre usine propose également un service de dimensionnement personnalisé pour répondre exactement à vos besoins exacts en matière de couple et d'espace.

En plus des tailles standard, notre usine propose une version « courte » du réducteur à vis sans fin avec une longueur de boîtier réduite pour les applications où la profondeur totale est critique. Ceci est obtenu grâce à l'utilisation d'un agencement de roulements plus compact et d'un réservoir d'huile réduit, sans sacrifier le couple nominal grâce à notre géométrie interne optimisée. Nous proposons également une variante en acier inoxydable pour les industries alimentaires et pharmaceutiques, où la conformité aux lavages et la résistance à la corrosion sont requises. Tous nos produits de réducteurs à vis sans fin bénéficient d'une garantie de 2 ans et comprennent un manuel d'utilisation détaillé avec des recommandations de lubrification et des calendriers d'entretien.

Notre usine propose également des tailles d'alésage, des dimensions de rainure de clavette et des brides de montage personnalisées pour correspondre à votre équipement existant. Nous maintenons un vaste inventaire de réducteurs à vis sans fin standard pour une livraison immédiate et nous pouvons produire des commandes personnalisées dans des délais aussi courts que 15 jours ouvrables. Notre équipe d'ingénieurs est disponible pour vous aider à sélectionner la boîte de vitesses à vis sans fin optimale pour la configuration de votre équipement compact, en tenant compte non seulement du couple et du rapport, mais également des contraintes d'espace, des facteurs environnementaux et des exigences en matière de bruit.

Comment les options d’arbre creux et de moteur intégré peuvent-elles économiser davantage d’espace ?

Au-delà de la géométrie à angle droit et de la densité de couple élevée, le réducteur à vis sans fin offre des caractéristiques de conception supplémentaires qui réduisent considérablement l'encombrement de l'équipement. Deux des options les plus marquantes sont l'option d'arbre de sortie creux et la configuration de moteur intégré (motoréducteur). Un réducteur à vis sans fin à arbre creux permet à l'arbre mené de la machine de passer directement à travers la sortie de la boîte de vitesses, éliminant ainsi le besoin d'un accouplement, d'un support de roulement séparé et d'un mécanisme d'alignement. Cette connexion directe permet non seulement d'économiser de l'espace, mais réduit également le nombre de composants, réduisant ainsi les coûts et les besoins de maintenance. Notre usine a développé une gamme de réducteurs à vis et arbre creux avec liaisons à clavette ou à frettes, couvrant des diamètres d'arbre de 14 mm à 75 mm.

Principaux avantages en termes d'économie d'espace des conceptions à arbre creux et à moteur intégré :

• L'arbre creux élimine la longueur d'accouplement :Dans une configuration traditionnelle, l'arbre de sortie de la boîte de vitesses se connecte à l'arbre de la machine via un accouplement flexible, ce qui peut ajouter 80 à 150 mm de longueur axiale. La boîte de vitesses à vis sans fin à arbre creux se monte directement sur l'arbre de la machine, réduisant ainsi la longueur totale de la transmission.
• Le moteur intégré réduit la hauteur totale :Notre version moteur intégré (motoréducteur) abrite le moteur directement sur le carter d'entrée de la boîte de vitesses. Cela supprime le pied du moteur et l'accouplement, réduisant ainsi la hauteur totale et permettant à l'entraînement de s'adapter sous des convoyeurs à faible dégagement ou des bases de machines.
• Élimination des roulements d’arbre :Étant donné que la boîte de vitesses à arbre creux supporte l'arbre de la machine via ses roulements internes, vous n'avez plus besoin de roulements à semelle séparés sur le châssis de la machine. Cela réduit à la fois l’encombrement et le coût de l’équipement.
• Installation et alignement simplifiés :Le montage direct sur arbre creux garantit la concentricité et élimine le besoin d'un alignement précis lors de l'installation. Cela réduit le temps et les compétences nécessaires à l'assemblage, ce qui est particulièrement avantageux pour les machines de production à grand volume.

Pour illustrer le potentiel d’économie d’espace de ces fonctionnalités, considérons une application d’entraînement de convoyeur. Une conception conventionnelle avec un réducteur à vis sans fin monté sur pattes, un accouplement flexible, un moteur et un entraînement par courroie pourrait occuper 900 mm de longueur. Grâce à notre réducteur à vis sans fin à arbre creux avec moteur intégré (motoréducteur), la longueur d'entraînement a été réduite à 510 mm. Le moteur intégré a également éliminé la plaque de base du moteur, économisant ainsi 100 mm de largeur supplémentaire. L'encombrement global de la machine a été réduit de 34 %, ce qui a permis de placer l'équipement dans une cellule de production plus étroite et d'améliorer le flux de matériaux dans l'usine.

Notre usine de Raydafon Technology Group Co., Limited propose également une version « bras de couple compact » de la boîte de vitesses à vis sans fin, qui utilise un bras de réaction au lieu d'un support à pied ou à bride. Cette conception permet à la boîte de vitesses d'être suspendue à l'arbre de la machine, ne nécessitant aucun espace au sol. Ceci est particulièrement utile dans les équipements mobiles ou dans les applications où un montage sous-monté est impossible. Nous avons fourni ces solutions compactes de boîtes de vitesses à vis sans fin à bras de couple pour les véhicules à guidage automatique (AGV), où chaque millimètre d'espace est critique.

En résumé, les options d'arbre creux et de moteur intégré transforment la boîte de vitesses à vis sans fin d'un simple composant en une solution d'entraînement complète qui réduit activement l'encombrement de l'équipement. En éliminant les accouplements, les roulements et les bases de montage, ces conceptions soutiennent la tendance vers des machines plus compactes, efficaces et rentables. Notre usine peut fournir des modèles CAO 3D de chaque configuration de réducteur à vis sans fin pour vous aider à intégrer l'entraînement de manière transparente dans la conception de votre machine.

Foire aux questions (FAQ)

Question 1 : Comment un réducteur à vis sans fin se compare-t-il à un réducteur à hélice conique en termes de compacité ?

Réponse : La boîte de vitesses à vis sans fin est généralement plus compacte qu'une boîte de vitesses à hélice conique pour le même couple et le même rapport, en particulier dans les réductions à un étage supérieures à 15 : 1. La boîte de vitesses à hélice conique nécessite deux étages pour atteindre un rapport de 20:1, tandis que la boîte de vitesses à vis sans fin y parvient en une seule étape, économisant environ 30 % de longueur. De plus, la boîte de vitesses à vis sans fin présente un encombrement de montage plus simple car elle ne nécessite pas de base de montage séparée pour l'arbre intermédiaire. Cependant, le réducteur à vis sans fin est légèrement moins efficace que le réducteur à hélice conique (généralement 80 à 90 % contre 95 à 97 %), mais pour de nombreuses applications, les économies d'espace justifient un compromis mineur en matière d'efficacité. Notre usine fournit sur demande des données de comparaison d’efficacité et d’espace pour toute application.

Question 2 : Un réducteur à vis sans fin peut-il être monté verticalement pour gagner encore plus de place ?

Réponse : Oui, notre réducteur à vis sans fin est conçu pour des orientations de montage polyvalentes, y compris verticales (arbre d'entrée horizontal, arbre de sortie vertical ou vice versa). Le montage vertical peut être bénéfique dans les équipements où l'arbre entraîné est vertical, comme dans les mélangeurs ou les tables rotatives. Toutefois, une attention particulière doit être portée à la lubrification et à l’étanchéité. Notre usine propose des conceptions de réducteurs à vis sans fin orientés verticalement avec des niveaux d'huile, des reniflards et des joints spécifiques pour éviter les fuites d'huile et assurer une lubrification adéquate. Nous fournissons des instructions de montage détaillées et un kit de joints spécifiquement pour les installations verticales. L'encombrement compact du réducteur à vis sans fin est conservé même dans les configurations verticales.

Question 3 : Comment la conception de l'arbre creux affecte-t-elle le couple nominal de la boîte de vitesses ?

Réponse : La conception à arbre creux ne réduit pas le couple nominal de la boîte de vitesses, car le carter et les roulements de la boîte de vitesses sont conçus pour gérer la totalité du couple transmis. L'arbre creux est dimensionné pour accueillir l'arbre de la machine, et la rainure de clavette ou la frette de serrage est conçue pour transmettre le couple sans glisser. Dans notre réducteur à vis sans fin, l'arbre creux est soutenu par des roulements robustes aux deux extrémités, garantissant que la capacité de couple est la même que celle de la version à arbre plein. Cependant, la charge radiale admissible sur l'arbre creux peut être légèrement inférieure à celle sur un arbre plein en raison du matériau réduit de l'arbre. Notre usine fournit des charges nominales de charge radiale spécifiques pour chaque modèle à arbre creux.

Question 4 : Les réducteurs à vis sans fin sont-ils plus bruyants que les autres types de réducteurs dans des configurations compactes ?

Réponse : Les réducteurs à vis sans fin peuvent être plus bruyants que les réducteurs hélicoïdaux, en particulier à grande vitesse, en raison du frottement de glissement entre la vis sans fin et la roue à vis sans fin. Cependant, la conception de notre réducteur à vis sans fin intègre plusieurs fonctionnalités pour réduire le bruit, notamment des vis sans fin rectifiées avec précision (qualité ISO 6), des modèles de contact des dents optimisés et des matériaux de boîtier insonorisants. Notre usine propose également une version « silencieuse » avec une roue à vis sans fin en bronze spécifiquement alliée pour réduire les frottements et le bruit. Dans les configurations compactes, où la boîte de vitesses peut être plus proche de l'opérateur, nous recommandons notre série silencieuse pour répondre aux réglementations sur le bruit sur le lieu de travail. Nous fournissons des données de niveau de bruit (dB à 1 mètre) pour chaque modèle de réducteur à vis sans fin.

Question 5 : Quelles personnalisations Raydafon Technology Group Co., Limited propose-t-il pour les réducteurs à vis sans fin utilisés dans les équipements compacts ?

Réponse : Nous proposons de nombreuses options de personnalisation pour s'adapter aux conceptions d'équipements compacts : longueurs ou diamètres d'arbre de sortie spéciaux, adaptateurs de moteur personnalisés, configurations d'arbre de sortie multiples (simple/double allongé, creux ou cannelé), limiteurs de couple intégrés et pieds de montage personnalisés. Nous fournissons également une assistance à la conception pour minimiser l'enveloppe, par exemple en utilisant un arbre d'entrée plus court ou en intégrant la boîte de vitesses dans le châssis de la machine lui-même. Notre usine dispose d'une équipe d'ingénierie interne qui peut travailler avec vos fichiers CAO pour optimiser le placement de la boîte de vitesses à vis sans fin. Nous proposons des consultations initiales gratuites et pouvons fournir des modèles 3D pour l’intégration. Contactez-nous avec vos contraintes d'espace spécifiques et nous vous proposerons une solution sur mesure.

Conclusion : Obtenez une efficacité spatiale maximale avec la boîte de vitesses à vis sans fin

La boîte de vitesses à vis sans fin est le premier choix des ingénieurs cherchant à obtenir des configurations d'équipement compactes sans compromettre le couple ou la fiabilité. Sa transmission de puissance à angle droit, sa densité de couple élevée, son option d'arbre creux et ses capacités de moteur intégrées fonctionnent ensemble pour réduire l'encombrement de la machine jusqu'à 35 %. Chez Raydafon Technology Group Co., Limited, notre usine a conçu des séries de réducteurs à vis sans fin qui sont non seulement compactes mais également durables, efficaces et personnalisables selon les besoins spécifiques de votre application. Que vous conceviez un nouveau convoyeur, une machine d'emballage ou un robot mobile, notre boîte de vitesses à vis sans fin peut vous aider à intégrer plus de fonctions dans moins d'espace.

Prêt à optimiser la configuration de votre équipement avec une solution compacte de réducteur à vis sans fin ?Contactez Raydafon Technology Group Co., Limited aujourd'huipour une révision complète de la conception. Fournissez vos exigences en matière de couple, de vitesse, d'espace de montage et d'environnement, et notre équipe d'ingénieurs vous proposera une proposition sur mesure, comprenant des modèles 3D, des courbes de performances et un devis. Nous proposons des tests d’échantillons gratuits dans notre usine et une livraison rapide dans le monde entier.Demandez dès maintenant votre consultation gratuite auprès de Raydafon Technology Group Co., Limited et faites le premier pas vers un équipement plus compact et plus efficace avec notre réducteur à vis sans fin haut de gamme.
