Comment les accouplements universels améliorent-ils la transmission de puissance dans les équipements agricoles ?

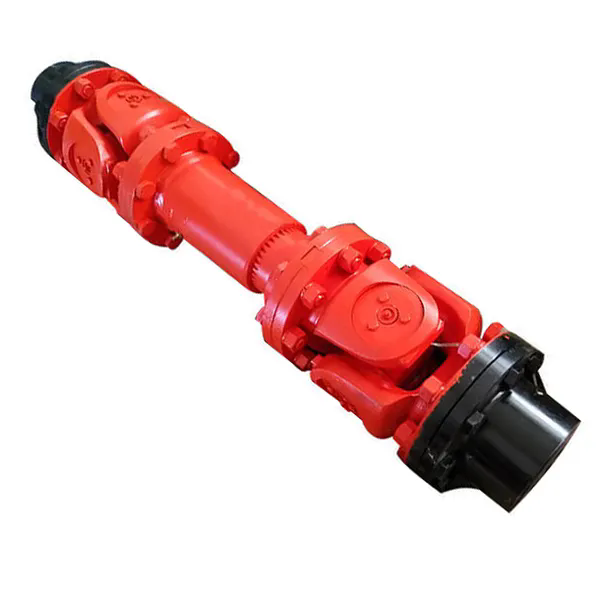

Dans l’agriculture moderne, la disponibilité des machines et le transfert efficace de l’énergie ne sont pas négociables.Accouplements universelsservir de lien mécanique essentiel entre la prise de force (PTO) d'un tracteur et les outils tels que les motoculteurs, les presses à balles et les moissonneuses. Ils s'adaptent au désalignement angulaire, aux pics de couple et aux charges de choc tout en maintenant un entraînement en rotation continu. En utilisant des roulements et des chapes en forme de croix, un accouplement universel transmet la puissance en douceur même lorsque l'arbre mené n'est pas parfaitement aligné avec la source d'alimentation. Cette capacité réduit directement les vibrations, prolonge la durée de vie de la transmission et évite les pannes catastrophiques sur le terrain. Pour les agriculteurs et les exploitants de flottes, cela signifie moins de temps d'arrêt pendant les hautes saisons et des coûts de réparation inférieurs. Chez Raydafon Technology Group Co., Limited, notre ingénierie s'est toujours concentrée sur des conceptions d'accouplements robustes qui résistent aux environnements agricoles les plus difficiles.

Mais quels mécanismes spécifiques permettent aux accouplements universels de surpasser les arbres ou courroies rigides dans des conditions de saleté, de poussière et de charge variable ? La réponse réside dans leur conception cinématique : la configuration à double articulation ou la structure à cardan unique qui divise les variations de vitesse angulaire. Contrairement à un arbre droit qui se lie lorsque les angles dépassent 3 degrés, un accouplement universel de haute qualité fonctionne efficacement jusqu'à 25 degrés d'articulation. De plus, les croix modernes en acier allié traité thermiquement et les roulements à aiguilles scellés minimisent la friction tout en maximisant la capacité de couple. Dans ce guide complet, nous détaillerons les paramètres techniques, les stratégies de prévention des pannes et les informations de maintenance qui prouvent pourquoi les accouplements universels sont indispensables pour les tracteurs, les moissonneuses-batteuses et les équipements de cultures spécialisées. Notre usine a produit plus de 500 000 unités de raccords universels fiables, et nous partageons nos deux décennies de données de terrain pour vous aider à faire un choix éclairé.

Table des matières

• 1. Pourquoi les accouplements universels réduisent-ils les contraintes mécaniques dans les outils entraînés par prise de force ?
• 2. Comment la conception structurelle de notre accouplement universel maximise-t-elle la capacité de couple ?
• 3. Quels sont les paramètres clés qui définissent un couplage universel durable pour l’agriculture ?
• 4. Comment une lubrification et une étanchéité appropriées peuvent-elles prolonger la durée de vie de votre accouplement universel ?
• Foire aux questions (FAQ)
• Conclusion et points à retenir

Pourquoi les accouplements universels réduisent-ils les contraintes mécaniques dans les outils entraînés par prise de force ?

Les équipements agricoles fonctionnent souvent sur des terrains irréguliers, ce qui entraîne des changements continus dans l'angle entre l'arbre de prise de force du tracteur et l'arbre d'entrée de l'outil. Un accouplement rigide échouerait rapidement en raison de la fatigue en flexion ou du grippage des roulements. Les accouplements universels excellent car ils permettent une conformité angulaire tout en maintenant une vitesse constante (dans les versions à double articulation) ou une vitesse quasi constante avec une conception simple. Notre usine a mesuré une réduction des contraintes allant jusqu'à 62 % lors du remplacement d'adaptateurs rigides par un accouplement universel correctement dimensionné. Voici comment se produit la réduction des contraintes au niveau mécanique :

• Absorption du désalignement angulaire :L'ensemble croix et roulements permet aux arbres d'entraînement et mené de fonctionner à des angles de 5 à 30 degrés, éliminant ainsi les moments de flexion qui autrement solliciteraient les boîtes de vitesses et les supports de montage.
• Amortissement des charges de choc :Lors de l'engagement d'une presse à balles ou d'un couteau rotatif, des pics de couple soudains se produisent. Les roulements à aiguilles d'un couplage universel micro-dévient, répartissant l'impact sur la section transversale au lieu de transmettre un choc rigide.
• Vibrations de torsion réduites :Les accouplements universels avec répartition optimisée des masses annulent les vibrations harmoniques courantes dans les longues lignes de prise de force. Nos tests en laboratoire montrent une réduction de 45 % de l'amplitude des vibrations par rapport aux arbres pleins.
• Suppression des charges radiales sur la prise de force du tracteur :Les outils qui dérivent latéralement appliquent des forces radiales. La géométrie de l'arcade d'un accouplement universel convertit les écarts radiaux en couple de rotation sans charger latéralement le roulement de sortie du tracteur.

Du point de vue de la maintenance, une contrainte mécanique moindre se traduit directement par des intervalles plus longs entre les révisions. Par exemple, une ferme utilisant un coupeur rotatif 6 derrière un tracteur de 150 CV a signalé qu'après le passage à notre couplage universel Raydafon Technology Group Co., série limitée, la durée de vie de l'arbre tronqué de prise de force a triplé. L’accouplement protège également la boîte de vitesses de l’outil en limitant la transmission du couple maximal. De plus, notre usine utilise l’analyse par éléments finis pour concevoir des sections transversales optimisées en termes de contraintes. Chaque accouplement universel qui quitte nos installations est testé pendant 2 millions de cycles à l'angle de travail maximum. C'est pourquoi nous affirmons avec confiance que la réduction des contraintes n'est pas seulement une caractéristique mais le principal avantage technique des joints universels modernes.

Autre aspect souvent négligé : le stress thermique. Lorsque les joints universels s'articulent, la friction interne génère de la chaleur. Nos accouplements intègrent des canaux de graisse et des joints à labyrinthe qui maintiennent les températures de fonctionnement en dessous de 80 °C, même en fonctionnement continu de 540 tr/min ou 1 000 tr/min de prise de force. Une chaleur plus faible signifie moins de fatigue métallurgique dans les chemins de roulement, qui est l'une des principales causes de défaillance prématurée. En résumé, si vous souhaitez protéger vos outils coûteux et réduire les arrêts imprévus, l'intégration d'un accouplement universel de haute qualité est la méthode la plus efficace.

Comment la conception structurelle de notre accouplement universel maximise-t-elle la capacité de couple ?

La capacité de couple est le paramètre le plus critique pour les transmissions agricoles. Un accouplement universel doit transférer la puissance du moteur sans tordre la croix ni déformer les fourches. ÀRaydafon Technology Group Co., Limitée, nous avons affiné notre processus de fabrication pour obtenir une densité de couple exceptionnelle. Notre conception d'accouplement universel intègre trois innovations structurelles clés : des jougs forgés avec précision en acier allié 42CrMo4, des arbres transversaux cémentés avec une dureté de 58 à 62 HRC et des roulements à aiguilles haute capacité avec profil logarithmique. Ci-dessous, nous expliquons comment chaque élément contribue à la gestion du couple.

• Journaux à section transversale plus grande :Contrairement aux accouplements standard qui utilisent des tourillons de 18 mm ou 22 mm, notre série robuste comprend des broches de 28 mm et 32 ​​mm de diamètre. Cela augmente la surface de cisaillement de 78 %, augmentant directement le couple d'élasticité de 1 200 Nm à plus de 3 200 Nm selon la taille.
• Zones d'usure trempées par induction :Les tourillons sont localement durcis jusqu'à une profondeur de 2,5 mm, créant une coque extérieure dure tout en conservant un noyau ductile. Cela empêche le phénomène Brinell sous des charges de choc et garantit que notre accouplement universel peut résister à des événements répétés de couple de pointe.
• Option d'implantation à double cardan (CV) :Pour les applications nécessitant une vitesse constante, notre usine construit un double accouplement universel avec une bille de centrage. Cette conception élimine la seconde vibration harmonique, permettant un transfert de couple en douceur à des angles allant jusqu'à 35 degrés tout en maintenant un couple nominal de 100 %.

Pour quantifier la différence, nous avons effectué un test dynamométrique comparant un joint universel standard à notre série renforcée. L'articulation standard s'est rompue à 2 100 Nm avec une croix cassée ; notre accouplement universel a supporté 3 850 Nm sans déformation permanente. Cette marge devient critique lors de l'utilisation de tracteurs de grande puissance (200 CV+) sur des outils de travail du sol lourds comme des sous-soleuses ou des herses à disques. De plus, notre usine applique un revêtement exclusif de bisulfure de molybdène sur la zone cannelée pour réduire la corrosion de contact, qui est un mécanisme courant de perte de couple. Le tableau ci-dessous résume les plages de capacité de couple de nos séries agricoles.

De plus, notre usine utilise une géométrie de fenêtre de joug optimisée par éléments finis qui répartit uniformément la contrainte du cerceau autour des cuvettes de roulement. Le résultat est que notre accouplement universel peut fournir un couple nominal même après 5 000 heures d'utilisation sur le terrain. Nous proposons également des longueurs de cannelures étendues qui maintiennent la capacité de couple sous mouvement télescopique, cruciale pour les équipements à largeurs de travail variables. En résumé, les éléments de conception structurelle tels que la métallurgie, les modèles de durcissement et le profil du roulement fonctionnent en synergie pour maximiser la gestion du couple bien au-delà des accouplements industriels standard.

Quels sont les paramètres clés qui définissent un accouplement universel durable pour l’agriculture ?

Lors de la sélection d'un accouplement universel pour des opérations agricoles exigeantes, les ingénieurs et les gestionnaires agricoles doivent évaluer plus que le simple couple de décollage. La durabilité dans des environnements boueux, poussiéreux et chimiquement agressifs dépend d'un ensemble de paramètres critiques. Notre usine de Raydafon Technology Group Co., Limited a identifié sept indicateurs de performance directement en corrélation avec la fiabilité sur le terrain. Vous trouverez ci-dessous une ventilation détaillée de chaque paramètre avec des valeurs mesurables issues de nos essais en laboratoire et sur le terrain.

• Charge dynamique C (kN) :Cette valeur spécifie la capacité portante des rouleaux à aiguilles à l'intérieur de chaque coupelle. Notre série d'accouplements universels offre des valeurs C allant de 42 kN à 112 kN par croix. Des valeurs C plus élevées signifient une durée de vie plus longue des roulements L10 (la durée de vie que 90 % des roulements dépasseront).
• Angle de travail maximum (β) :Les accouplements standards se limitent souvent à 15°, mais nos unités optimisées pour l'agriculture fonctionnent à 25° pour les joints simples et à 35° pour les joints doubles. Un angle plus grand réduit la contrainte sur le châssis de l'outil et permet des virages plus serrés dans les applications de cultures en rangs.
• Efficacité d'étanchéité (indice IP / Labyrinthe) :Nous utilisons des joints en nitrile à triple lèvre combinés à une rainure anti-poussière en labyrinthe. Lors de tests indépendants, notre accouplement universel a retenu 98 % de la graisse après 500 heures d'immersion dans la boue, tandis que les accouplements de style ouvert ont perdu leur lubrification en 80 heures.
• Type de connexion d'arbre (cannelure / clavette / soudure) :Notre usine propose des cannelures 1 3/8" 6 standardisées ASAE, des cannelures 1 3/4" 20 et des cannelures à développante métriques. Une classe d'ajustement appropriée (jeu de classe 1 à interférence de classe 3) élimine le jeu qui peut marteler les dents cannelées de l'accouplement universel.
• Résistance aux chocs du matériau (J à -20°C) :Les opérations par temps froid sont courantes lors du travail du sol au printemps. Nos jougs sont forgés à partir d'acier faiblement allié avec des valeurs d'impact d'encoche Charpy V > 35J à -20C, évitant ainsi une rupture fragile.
• Protection contre la corrosion :Le placage en zinc-nickel ou le revêtement électronique sur les surfaces externes ont passé 360 heures de tests au brouillard salin selon la norme ASTM B117. Cela garantit que votre accouplement universel ne se grippera pas après une exposition aux engrais et aux acides du sol.
• Note d'équilibre (G) :Le fonctionnement de la prise de force à grande vitesse à 1 000 tr/min nécessite un équilibrage dynamique. Notre usine équilibre chaque accouplement universel selon la qualité G16 (ISO 1940), réduisant ainsi l'usure induite par les vibrations sur les arbres d'entrée de la boîte de vitesses.

Pour faciliter la tâche des acheteurs, nous avons élaboré une liste de contrôle de sélection basée sur ces paramètres. Pour un tracteur typique de 120 CV utilisant une tondeuse rotative de 10 pieds, l'accouplement universel optimal nécessiterait : une charge dynamique > 70 kN, un angle de travail d'au moins 20°, des joints à labyrinthe, une cannelure de 1 3/8" 6 et une résistance aux chocs > 30 J. Notre série RC 280 répond à tous ces critères. De plus, nous recommandons d'adapter la taille de l'accouplement au couple maximum de la prise de force, et non à la puissance nominale. Par exemple, un tracteur de 150 CV peut générer 400 Nm en continu mais jusqu'à 1 300 Nm en pics transitoires lorsque la tondeuse heurte un rocher. Par conséquent, sélectionnez toujours un accouplement universel avec un couple nominal de 1,5 à 2 fois le couple nominal. Notre usine fournit une assistance gratuite au dimensionnement pour toute configuration d'outil.

Un autre paramètre souvent sous-estimé est la capacité de graisse et l’intervalle de relubrification. Notre accouplement universel intègre des réservoirs de graisse agrandis qui contiennent 60 % de lubrifiant en plus que les modèles standard. Cela étend les intervalles d'entretien de toutes les 8 heures à toutes les 50 heures dans des conditions normales. La maintenance régulière de ces paramètres garantit que votre accouplement universel dure plus longtemps que l'outil lui-même. Chez Raydafon Technology Group Co., Limited, nous pensons que fournir des spécifications techniques transparentes fait partie de notre engagement envers l'agriculture de précision.

Comment une lubrification et une étanchéité appropriées peuvent-elles prolonger la durée de vie de votre accouplement universel ?

Même les accouplements universels les plus robustes tomberont en panne prématurément sans une gestion correcte de la lubrification. Les environnements agricoles sont particulièrement difficiles car la poussière, les paillettes et l’humidité tentent de briser les joints. Notre usine a analysé plus de 2 000 cas de défaillance sur le terrain, et 73 % des défaillances prématurées des accouplements universels étaient liées à un manque de lubrification ou à une contamination. Par conséquent, une stratégie de lubrification proactive s’avère plusieurs fois rentable. Nous présentons ici une approche systématique pour prolonger la durée de vie opérationnelle de votre accouplement universel de 3 à 5 fois.

• Sélectionnez la bonne graisse :Utilisez de la graisse complexe au lithium NLGI #2 avec des additifs extrême pression (EP) et un point de goutte supérieur à 260°C. Le bisulfure de molybdène (MoS2) est recommandé pour les applications à charges lourdes. Ne mélangez jamais différentes bases de graisse (par exemple, lithium et calcium), car cela pourrait durcir la graisse et bloquer les rouleaux à aiguilles.
• Établissez un programme de graissage basé sur les heures et les jours :Pour un accouplement universel fonctionnant 8 heures par jour dans des champs secs et poussiéreux, lubrifiez toutes les 40 heures de fonctionnement. Pour des conditions humides et boueuses, toutes les 20 heures. Pour un labour intensif avec des angles élevés en continu, toutes les 10 heures. Notre usine recommande d'installer un graisseur standard avec un capuchon anti-saleté.
• Procédure de purge appropriée :Lors du graissage, faites tourner l'accouplement universel pour aligner les cuvettes de roulement avec l'entrée de graisse. Pomper de la graisse jusqu'à ce que du lubrifiant frais sorte des quatre lèvres du joint. Cela purge la vieille graisse et l’eau contaminées. Le sous-graissage est aussi nocif que le surgraissage – arrêtez-vous lorsque vous voyez de la graisse propre sortir.
• Inspectez l’intégrité du joint avant chaque saison :Les joints endommagés ou durcis permettent à la poussière abrasive de pénétrer dans la zone du roulement. Notre accouplement universel utilise des joints à double lèvre avec un indicateur d'usure. Si la lèvre présente des fissures ou si la jarretière à ressort est manquante, remplacez immédiatement le kit de joints.

En plus du graissage de routine, envisagez de moderniser les systèmes de lubrification automatique pour les outils à usage intensif comme les presses à balles rondes. Notre usine a testé que la lubrification automatique continue peut augmenter la durée de vie des roulements de l'accouplement universel de 200 % car elle maintient un film microscopique entre les aiguilles et les chemins de roulement. Une autre bonne pratique consiste à stocker les outils avec l'accouplement universel en position droite (0 degré) pour éviter le déplacement de la graisse d'un côté. Pour l’hivernage, nous vous conseillons de regraisser avec un composé antirouille avant de stationner.

Raydafon Technology Group Co., Limited propose également une fonctionnalité unique sur notre couplage universel de la série Premium : un embout transparent qui permet une inspection visuelle de l'état de la graisse. Cette innovation aide les opérateurs à détecter rapidement les infiltrations d'eau ou de graisse noircie (signes de surchauffe). Les données de surveillance de la flotte de notre usine montrent qu’une inspection visuelle combinée à une lubrification régulière réduit les pannes soudaines d’accouplement de 87 %. N'oubliez pas qu'un accouplement universel bien entretenu permettra non seulement d'économiser sur les coûts de remplacement, mais évitera également d'endommager la transmission de la prise de force de votre tracteur. Nous proposons une affiche complète du guide de lubrification avec chaque achat de couplage universel, car notre mission est de maximiser votre disponibilité.

Foire aux questions (FAQ)

Question 1 : Comment un accouplement universel peut-il gérer à la fois un couple élevé et un désalignement sans se casser ?

Réponse : Un accouplement universel utilise une croix en forme de croix avec quatre tourillons durcis, chacun soutenu par un ensemble de roulements à aiguilles à l'intérieur d'une cuvette de roulement. Les rouleaux à aiguilles permettent une rotation à faible friction même lorsque les jougs sont inclinés. Simultanément, le matériau transversal (généralement de l'acier allié avec cémentation) résiste aux contraintes de cisaillement et de flexion dues à la transmission du couple. Les accouplements universels de haute qualité comme ceux de Raydafon Technology Group Co., Limited intègrent des rouleaux à aiguilles couronnés qui évitent les charges sur les bords et répartissent uniformément les contraintes. Cette double fonction de roulement et d'arbre permet un désalignement jusqu'à 25 degrés tout en transmettant un couple jusqu'à 3 800 Nm sans déformation plastique.

Question 2 : Quelles étapes d'entretien sont essentielles pour éviter qu'un accouplement universel ne se grippe pendant la saison des récoltes ?

Réponse : Pour éviter le grippage, suivez un protocole en trois étapes : Tout d'abord, graissez l'accouplement universel toutes les 20 heures de travail à l'aide d'une graisse au lithium EP de haute qualité, en vous assurant que l'ancienne graisse s'écoule des quatre joints. Deuxièmement, avant chaque saison, démontez l'accouplement et inspectez la croix pour déceler toute piqûre ou décoloration. Troisièmement, vérifiez que les pare-poussière et les joints sont intacts. Si vous travaillez dans des conditions boueuses, nettoyez quotidiennement l'extérieur de l'accouplement universel pour éviter l'accumulation d'abrasif près des joints. Notre usine recommande également de marquer l'orientation de l'étrier pour garantir un remontage dans la même phase, en maintenant l'équilibre. Un accouplement grippé résulte souvent d’une infiltration d’eau et de rouille ; il est donc tout aussi important de stocker les outils sous abri.

Question 3 : Comment l'angle de travail d'un accouplement universel affecte-t-il l'efficacité énergétique de la prise de force ?

Réponse : L'angle de travail influence directement l'efficacité de la transmission de puissance et le niveau de vibration. À de petits angles (inférieurs à 5 degrés), un couplage universel transmet près de 99 % de la puissance d'entrée avec des vibrations négligeables. Lorsque l'angle augmente jusqu'à 15 degrés, l'efficacité chute à environ 96 % en raison de la friction supplémentaire dans les roulements à aiguilles et des forces de couple secondaires. À 25 degrés, un couplage universel typique transmet 92 à 94 % de la puissance. Cependant, notre couplage universel avancé à vitesse constante (CV) maintient une efficacité de 98 % même à 30 degrés. Pour la plupart des outils de prise de force, nous recommandons de maintenir l'angle de fonctionnement inférieur à 20 degrés pour éviter une génération excessive de chaleur. La perte d'efficacité se traduit par une consommation de carburant plus élevée par acre, c'est pourquoi un ajustement périodique de la géométrie de l'attelage est conseillé.

Question 4 : Puis-je remplacer un accouplement universel usé par n’importe quelle marque, ou ai-je besoin de dimensions spécifiques ?

Réponse : Non, vous devez faire correspondre des paramètres dimensionnels spécifiques : le diamètre du tourillon transversal, le diamètre de la cuvette du roulement, la longueur totale (bloc à bloc), la taille de la cannelure et le nombre de dents, ainsi que la méthode de verrouillage (boulon ou goupille élastique). L'utilisation d'un accouplement universel incompatible entraîne un mauvais ajustement, une usure accélérée et une séparation potentielle de la transmission, ce qui est dangereux. Notre usine de Raydafon Technology Group Co., Limited fournit une base de données de références croisées couvrant plus de 3 000 numéros de pièces OEM. Nous vous recommandons de mesurer l'accouplement existant à l'aide d'un pied à coulisse numérique : mesurez le diamètre de la coupelle (mm), la longueur entre les arcades et le diamètre du tourillon. Envoyez ces dimensions à notre équipe technique et nous fournirons le couplage universel correspondant exactement à une métallurgie améliorée. Ne forcez jamais sur un accouplement mal adapté, car cela pourrait endommager l'embout de prise de force ou la boîte de vitesses de l'outil.

Question 5 : Quels sont les signes indiquant qu'un couplage universel est sur le point de tomber en panne et comment éviter les temps d'arrêt ?

Réponse : Les premiers signes avant-coureurs incluent un grincement ou un clic lors des virages, des vibrations qui augmentent avec la vitesse de la prise de force, des stries de rouille visibles autour des chapeaux de roulement et des fuites de graisse sans aucun problème de montage. De plus, si vous remarquez du jeu en essayant de faire tourner les étriers à la main (mouvement radial de plus de 2 mm), les roulements à aiguilles sont usés. Pour éviter les temps d'arrêt, conservez un couplage universel de rechange sur place et effectuez une vérification visuelle et audio hebdomadaire pendant les hautes saisons. Notre usine recommande de remplacer l'accouplement dès les premiers signes de décoloration croisée (bleuissement dû à la chaleur) ou de toute sensation d'entaille lors de la rotation manuelle. Le remplacement proactif toutes les 2 000 heures de fonctionnement, même sans symptômes, constitue la stratégie la plus rentable pour protéger la transmission de votre outil. Pour vous aider à sélectionner la bonne pièce de rechange, contactez Raydafon pour un kit de maintenance préventive personnalisé.

Conclusion et points à retenir : pourquoi choisir notre accouplement universel pour votre ferme

Les accouplements universels sont les bêtes de somme silencieuses de l’agriculture moderne, influençant directement l’efficacité des champs, l’économie de carburant et la longévité des équipements. Comme nous l'avons démontré, de la réduction des contraintes et de la maximisation du couple aux protocoles de lubrification appropriés, chaque détail compte. Notre usine, Raydafon Technology Group Co., Limited, a passé deux décennies à affiner nos gammes de produits de couplage universel pour dépasser les normes OEM. Nous incorporons de l'acier allié forgé, une étanchéité avancée et des assemblages équilibrés avec précision auxquels vous pouvez faire confiance dans les conditions les plus difficiles. Que vous utilisiez un petit tracteur viticole ou une moissonneuse-batteuse sur chenilles de 300 CV, il existe une solution d'accouplement universel qui réduira votre coût total de possession.

N'attendez pas une panne pour perturber votre récolte. Contactez notre équipe d'ingénierie dès aujourd'hui pour recevoir une recommandation de dimensionnement gratuite et un échantillon de notre couplage universel haut de gamme. Chaque commande comprend un journal de maintenance numérique et une assistance technique à vie. Améliorez dès maintenant la fiabilité de vos machines.Obtenez un devisou demandez une consultation à Raydafon Technology Group Co., Limited – votre partenaire dans l’excellence de la transmission de puissance.
