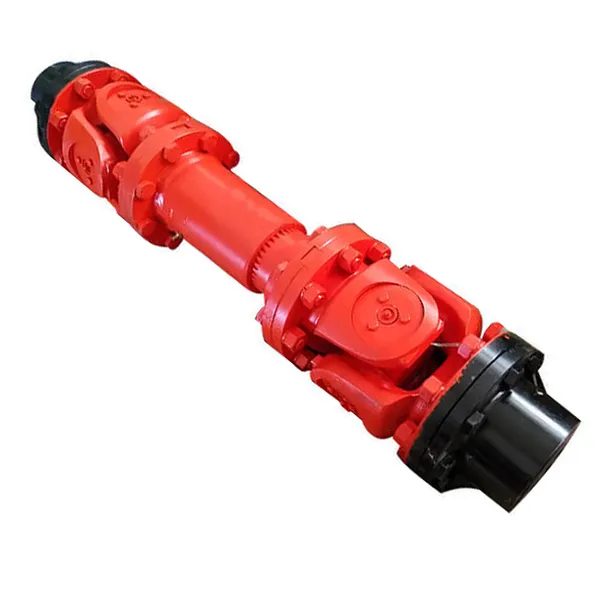

Couplage universel à bride flexible standard SWC-BF

L'accouplement universel à bride flexible standard SWC-BF de Raydafon est conçu pour déplacer le couple de manière fiable dans les machines lourdes : pensez aux laminoirs, aux équipements de fabrication de papier, aux entraînements industriels, à toutes les configurations qui nécessitent des performances élevées. Il est doté d'une conception à bride flexible, avec des diamètres de giration allant de 180 mm à 620 mm, et cet accouplement universel flexible standard gère des désalignements angulaires jusqu'à 15 degrés ainsi qu'un couple pouvant atteindre 1 250 kN·m. Même dans des environnements de travail exigeants, il continue de fonctionner de manière stable, sans interruption. Nous le fabriquons avec de l'acier 35CrMo à haute résistance et des roulements à aiguilles de précision, il est donc parfait comme accouplements universels pour les machines industrielles et comme accouplements à bride flexible pour les équipements lourds : il déplace fortement la puissance et vous ne remarquez pratiquement aucune vibration.

Notre fabrication en Chine suit les normes ISO 9001, de sorte que l'accouplement universel SWC-BF dure longtemps et résiste à la corrosion, tout cela grâce à son arbre transversal chromé. La connexion à bride facilite l'installation, ce qui est d'une grande aide dans des domaines tels que la métallurgie, les mines et la construction navale, des endroits où vous avez besoin d'une flexibilité axiale modérée. Nous pouvons également personnaliser sa taille et ses couples nominaux, de sorte que cet accouplement universel flexible et durable fonctionne parfaitement comme accouplements universels personnalisés pour les laminoirs et autres besoins industriels. Et le prix est compétitif, pas de surfacturation. Le savoir-faire de Raydafon signifie que vous consacrerez moins de temps à la maintenance et que votre équipement restera plus fiable, ce sur quoi les opérateurs du monde entier peuvent compter.

Spécification du produit

Types de produits

Les accouplements universels, également appelés accouplements à joint universel, sont des pièces mécaniques qui déplacent le couple et le mouvement de rotation entre deux arbres qui pourraient ne pas s'aligner parfaitement. Ils gèrent les désalignements angulaires, axiaux et radiaux, tout en conservant un transfert de puissance efficace dans différentes utilisations industrielles. Chez Raydafon, notre série d'accouplements universels pour arbres à cardan SWC est un excellent exemple d'ingénierie de premier ordre, offrant des solutions d'accouplements universels à couple élevé conçues uniquement pour les endroits exigeants comme les laminoirs et les machines de levage.

Décomposons les principaux types d’accouplements à cardan :

Le premier est le joint universel unique. Il est doté d'un pivot en forme de croix reliant deux jougs, permettant aux arbres de présenter un désalignement angulaire jusqu'à 45 degrés. Cela fonctionne bien pour les configurations avec des décalages modérés, même si cela peut entraîner des changements de vitesse. L'accouplement universel robuste et fiable de Raydafon pour les opérations de laminoirs utilise souvent des conceptions à joint unique dans des constructions compactes, de sorte qu'il résiste parfaitement même sous de lourdes charges.

Ensuite, il y a le double joint universel. Il est doté de deux joints simples reliés entre eux, qui gèrent des désalignements plus importants et maintiennent la vitesse de transmission presque constante, ce qui est parfait pour les configurations d'arbre délicates. Lorsque vous avez besoin d'un accouplement d'arbre à joint universel SWC durable dans les équipements de levage et de manutention, les modèles à double joint de Raydafon améliorent la stabilité et réduisent les vibrations dans les systèmes d'accouplement à joint universel industriels à fortes contraintes.

Vient ensuite le joint universel télescopique ou extensible. Il comporte des cannelures ou des pièces coulissantes qui vous permettent d'ajuster la longueur tout en compensant le désalignement, ce qui fonctionne pour les mouvements axiaux dans les configurations dynamiques. L'accouplement universel robuste SWC de Raydafon comprend des options télescopiques : ils agissent comme un accouplement universel efficace pour la transmission de puissance importante dans des endroits comme les mines ou les chantiers de construction, où vous avez besoin de flexibilité dans la longueur de l'arbre.

Il existe également des types de moyeux pleins, alésés ou cannelés. Ceux-ci diffèrent par la façon dont ils se connectent : les moyeux solides n'ont pas de trous, les moyeux alésés ont des ouvertures rondes, hexagonales ou carrées et les moyeux cannelés ont des rainures pour un ajustement serré. Pour les solutions d'accouplements à joint universel économes en énergie, Raydafon propose des conceptions cannelées dans notre gamme d'accouplements à joint universel à faible bruit : ils optimisent la délivrance du couple et maintiennent le bruit à 30-40 dB(A) dans les endroits industriels sensibles.

Les accouplements universels de Raydafon, y compris la série SWC, sont fabriqués avec des conceptions à tête de fourche intégrées : plus de problèmes liés aux boulons, ce qui augmente la résistance de 30 à 50 % et atteint des efficacités de transmission jusqu'à 98,6 %. Ces caractéristiques font de nos produits un choix privilégié pour les professionnels qui ont besoin de solutions personnalisées et performantes.

Avantages du produit

Les accouplements universels (prenons comme exemple l'accouplement à cardan SWC de Raydafon) apportent de grands avantages aux systèmes de transmission industriels. Ils déplacent efficacement le couple entre des arbres qui ne sont pas alignés, gérant toutes sortes d'écarts, et ils sont indispensables pour assurer le bon déroulement des opérations dans des environnements difficiles, comme ceux qui nécessitent des solutions d'accouplement universel à couple élevé.

Examinons leurs principaux avantages : premièrement, ils sont excellents pour compenser le désalignement. Les accouplements universels gèrent des désalignements angulaires, axiaux et radiaux jusqu'à 25 degrés, ce qui en fait un accouplement universel robuste et fiable pour les opérations de laminoirs. Ils le font sans ajouter trop de contraintes mécaniques ou de vibrations, afin que vos machines restent protégées.

Ensuite, il y a leur durabilité et leur longue durée de vie. Nous construisons ces accouplements avec des têtes de fourche intégrées et des matériaux à haute résistance, ce qui réduit les risques tels que le desserrage ou la rupture des boulons, améliorant ainsi l'intégrité structurelle de 30 à 50 %. C'est pourquoi l'accouplement d'arbre à joint universel durable SWC utilisé dans les équipements de levage et de manutention fonctionne si bien sur de longues distances dans des conditions difficiles ; il survit de loin aux modèles traditionnels.

Ils ont également une capacité de charge et de couple de premier ordre. Conçu pour supporter des poids lourds et transmettre des couples nominaux de 0,15 à 1 000 kN·m, l'accouplement à joint universel industriel brille dans les systèmes d'accouplement à joint universel de machinerie lourde. Dans ces configurations, des performances constantes sous des charges extrêmes sont décisives, et cet accouplement est performant à chaque fois.

En matière d’efficacité de transmission de puissance, ils sont difficiles à battre. Atteignant jusqu'à 98,6 % d'efficacité, l'accouplement universel robuste SWC maintient les pertes d'énergie à un faible niveau. Cela en fait un accouplement universel efficace pour la transmission de puissance importante dans les applications industrielles de forte puissance et, au fil du temps, cette efficacité se traduit par de réelles économies.

Enfin et surtout, ils économisent de l’énergie et fonctionnent silencieusement. En tant que solutions de couplage universel à économie d'énergie, ils réduisent la consommation d'électricité et fonctionnent à seulement 30-40 dB(A). Ce raccord universel à faible bruit est parfait pour les endroits industriels où le bruit est un problème : vous obtenez toute la fiabilité dont vous avez besoin sans le fonctionnement bruyant.

Principe de travail

Les accouplements universels (la plupart des gens les appellent accouplements à joint universel) fonctionnent sur une idée mécanique simple mais efficace : ils déplacent le couple et le mouvement de rotation entre deux arbres qui ne s'alignent pas parfaitement, gérant les désalignements angulaires, axiaux et radiaux sans sauter un battement. Prenez par exemple l’accouplement à cardan SWC de Raydafon : c’est une belle vitrine de ce principe. Il utilise un pivot en forme de croix (nous l'appelons souvent une araignée) pour relier les arcades sur chaque arbre, afin que la puissance soit transférée en douceur, même dans les installations industrielles très fréquentées.

Le cœur de son fonctionnement réside dans le pivot transversal : il permet aux fourches de tourner indépendamment, ce qui compense l'inclinaison de l'arbre jusqu'à 25 degrés tout en maintenant un couple constant. Cet accouplement à joint universel à couple élevé maintient également les changements de vitesse de rotation au minimum, en particulier lorsqu'il s'agit d'une conception à double joint, il est donc parfait pour les travaux qui nécessitent un accouplement à joint universel robuste et fiable pour les opérations de laminoir. Et avec la série SWC de Raydafon, nous avons ajouté une conception de tête de fourche intégrée pour rendre ce mécanisme encore meilleur : il élimine les problèmes tels que le desserrage des boulons, augmente la résistance structurelle de 30 à 50 % et lui permet de durer plus longtemps dans les endroits soumis à de fortes contraintes.

Ce principe prend également en charge une grande capacité de charge. L'accouplement gère des couples nominaux de 0,15 à 1 000 kN·m, avec des diamètres de giration compris entre φ58 et φ620. C'est pourquoi l'accouplement d'arbre à joint universel SWC durable destiné aux équipements de levage et de manutention est un choix si solide pour les opérations difficiles. De plus, l'accouplement à joint universel industriel atteint jusqu'à 98,6 % d'efficacité de transmission, réduisant ainsi la consommation d'énergie dans les systèmes d'accouplement à joint universel de machinerie lourde.

De plus, l'accouplement universel robuste SWC de Raydafon présente des caractéristiques qui correspondent à l'accent mis sur le bon fonctionnement du principe : il maintient la transmission stable et le bruit reste entre 30 et 40 dB(A). Cela en fait un accouplement à joint universel efficace pour la transmission de puissance importante et une solution d'accouplement à joint universel de premier ordre à économie d'énergie pour les installations industrielles de haute puissance. Dans l’ensemble, cet accouplement universel à faible bruit maintient les choses silencieuses, il fonctionne donc très bien dans les endroits où le bruit est un problème, sans sacrifier la fiabilité.

Commentaires des clients

⭐⭐⭐⭐⭐ Li Jun, ingénieur principal, Jiangsu Power Equipment Co., Ltd.

Nous utilisons le couplage universel à bride flexible standard SWC-BF de Raydafon depuis quelques mois maintenant, et il fonctionne très bien. Ce qui ressort le plus, c'est la flexibilité de cet accouplement : il a rendu nos machines beaucoup plus fiables, notamment lorsqu'il s'agit de compenser le désalignement de l'arbre. L'installation s'est déroulée en douceur, sans étapes délicates, et la qualité de la soudure semble également solide, ce qui nous donne définitivement la certitude que cela durera. Pour le prix, c’est un très bon rapport qualité-prix, et si vous êtes dans l’industrie de la machinerie lourde, je recommanderais absolument cet accouplement universel à bride flexible.

⭐⭐⭐⭐⭐ John Davis, ingénieur en mécanique, Manchester Engineering Ltd., Royaume-Uni

Dans notre usine de Manchester, nous avons remplacé un ancien accouplement par l'accouplement universel à bride flexible standard SWC-BF de Raydafon, et la différence était immédiatement évidente. Cet accouplement universel déplace la puissance de manière fluide et efficace, même lorsque nous l'utilisons dans des conditions de contraintes élevées : il ne s'arrête jamais. La flexibilité associée à sa conception robuste permet à nos machines de fonctionner sans accroc. De plus, Raydafon nous a livré la livraison rapidement et son service client était de premier ordre, ce qui a rendu l'expérience d'achat encore meilleure. Je recommande vivement ce couplage universel à bride flexible fiable !

⭐⭐⭐⭐⭐ Matteo Rossi, responsable des opérations, Milan Industrial Solutions, Italie

Nous étions à la recherche d'un accouplement universel capable de bien gérer les désalignements, et c'est ainsi que nous avons trouvé l'accouplement universel à bride flexible standard SWC-BF de Raydafon. Nous l’utilisons depuis quelques semaines maintenant et je peux dire avec certitude qu’il répond à toutes nos attentes. L'installation a été facile, sans tracas supplémentaire, et même lorsque nous l'avons soumis à des conditions difficiles, il résiste. La qualité est exceptionnelle par rapport au prix : un investissement judicieux pour nos machines. Je suis vraiment satisfait du produit et du service que Raydafon nous a offert.

À propos de Raydafon

Raydafon n'est pas seulement un fabricant : nous sommes l'un des principaux fournisseurs de composants de transmission et de solutions de machines industrielles de premier plan, et nous possédons une expertise approfondie dans des produits tels que l'accouplement universel à cardan SWC. Nous avons commencé avec l'innovation et la qualité au cœur de nos préoccupations et, au fil du temps, nous avons élargi notre gamme pour inclure des boîtes de vitesses, des arbres de transmission, des vérins hydrauliques, des poulies et des machines-outils avancées, tous conçus pour répondre aux exigences strictes des industries agricoles et lourdes. Nos solutions d'accouplements universels à couple élevé sont conçues avec soin, garantissant des transferts de couple fluides et une gestion correcte des désalignements. Elles sont absolument indispensables pour les clients qui ont besoin d'accouplements universels robustes et fiables pour les opérations de laminoirs.

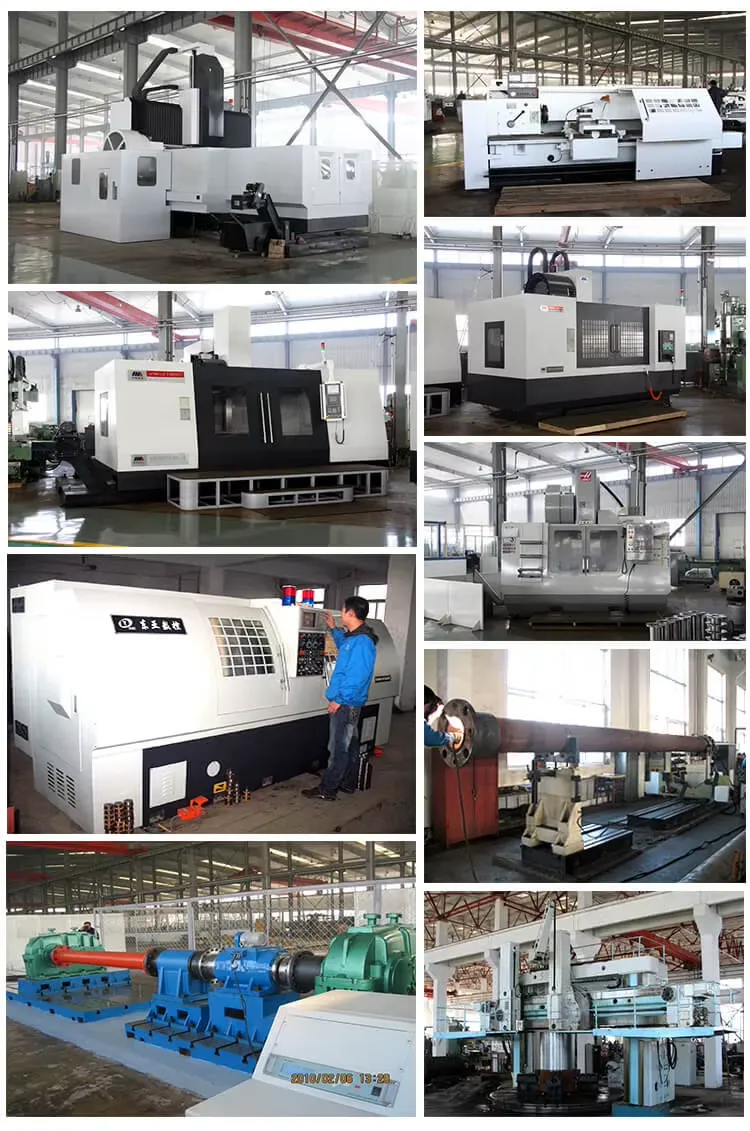

Nos installations de production sont à la pointe de la technologie : nous disposons d’ateliers CNC, d’équipements de meulage et de traitement thermique et de systèmes de mesure 3D. Nous respectons des normes strictes telles que ISO9001/TS16949, de sorte que chaque accouplement universel industriel que nous fabriquons est précis et construit pour durer. Prenez par exemple notre accouplement d'arbre à joint universel SWC durable destiné aux équipements de levage et de manutention : il est optimisé pour les endroits nécessitant une puissance de charge importante. Et notre accouplement universel robuste SWC ? Il résout les problèmes des systèmes d'accouplement à joint universel de machinerie lourde, où la stabilité dans des conditions extrêmes n'est pas négociable.
