Engrenages droits en nylon

Raydafon fabrique des engrenages droits en nylon sur mesure en PA66, POM, UHMWPE, ABS, PTFE, PPS et PEEK dans sa propre usine à Ningbo, en Chine. Les modules vont de M1 à M12 et au-delà, les nuances de précision de DIN6 à DIN9, produits selon ISO, DIN, ANSI, JIS, BS ou votre propre dessin. Le PA66 renforcé de fibres offre une durée de vie environ 60 % plus longue que le nylon standard, et les engrenages sont autolubrifiants : aucun point de graissage, un fonctionnement plus silencieux et une fraction du poids du métal. Les prototypes peuvent être usinés avant que l'outillage ne soit engagé, puis transférés vers le moulage pour le volume. Le délai de livraison de l'échantillon est de 20 jours ouvrables, en gros de 25 jours, paiement par T/T ou L/C, exemples de prix de 2 USD à 100 USD selon la taille et le matériau. Les utilisations typiques incluent les machines de contrôle automatique, la manipulation des semi-conducteurs, les équipements médicaux, les trackers solaires, les machines-outils et les systèmes de stationnement. Envoyez votre dessin ou échantillon pour un devis dans les 24 heures.

Engrenages droits en nylon — moulés et usinés sur mesure, M1 à M12

Raydafon produit des engrenages droits en nylon en PA, POM, UHMWPE, ABS, PTFE, PPS et PEEK pour les entraînements nécessitant un fonctionnement silencieux et sans lubrification. Modules de M1 à M12 (et au-delà), précision selon DIN6 – DIN9, normes ISO, DIN, ANSI, JIS et BS, réalisés sur dessin ou rétro-ingénierie à partir de votre échantillon.

Gamme de modules
M1 – M12+
Matériels
PA/POM/PEEK…
Qualité de précision
DIN6 – DIN9
Exemple de délai de livraison
20 jours ouvrables
Délai de livraison en gros
25 jours
Conditions de paiement
T/T, LC

Engrenages droits en nylon personnalisés — Fabricant et fournisseur en Chine

Raydafon fabrique des engrenages droits en nylon sur commande dans son propre atelier à Ningbo, en Chine, pour les équipementiers qui ont besoin d'un nombre de dents, d'un alésage, d'un moyeu ou d'un matériau spécifiques plutôt qu'une pièce de catalogue. Envoyez un dessin coté ou un échantillon d'engrenage et nous le découperons ou le moulerons pour qu'il corresponde, dans la qualité de polymère qui correspond à votre charge, votre vitesse et votre environnement. Parce que nous gérons à la fois le moulage et l'usinage, le même projet peut commencer avec un prototype usiné et passer à une pièce de production moulée une fois la géométrie fixée, ce qui élimine le risque d'outillage dès vos premiers échantillons.

Les acheteurs typiques sont des constructeurs de machines d'assemblage et de contrôle automatiques, d'équipements de manutention de semi-conducteurs, de dispositifs médicaux, de machines-outils, de systèmes de stationnement et d'équipements de transport, où un engrenage autolubrifiant supprime un point de lubrification du programme de maintenance. Si vous avez besoin d'une famille d'engrenages en plastique plutôt que d'un engrenage droit seul, consultez l'intégralitééquipement en plastiquegamme; si le devoir dépasse le polymère, le métalengrenage droitla ligne de la même usine le couvre.

Spécifications et options disponibles

M1 – M12+Gamme de modèles (M4, M5, M8 et plus grands sur demande)
DIN6 – DIN9Nuances de précision
+60%Durée de vie du PA66 renforcé de fibres par rapport au nylon standard

Fiche technique complète. Faites défiler le tableau latéralement sur un appareil mobile pour lire chaque ligne.

Article Spécification
Numéro de modèle M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, etc.
Matériel PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 renforcé de fibres et autres qualités chargées de verre disponibles.
Standard ISO, DIN, ANSI, JIS, BS et non standard / selon dessin
Qualité de précision DIN6, DIN7, DIN8, DIN9
Processus de fabrication Moulé par injection pour le volume ; Usiné CNC à partir de polymères pour les prototypes, les petits lots et les tailles où l'outillage n'est pas justifié
Tolérance Confirmé par fonctionnalité et par processus au stade du devis ; la tolérance réalisable dépend du module, de l'épaisseur de la paroi, du matériau et du fait que la pièce soit moulée ou usinée
Finition superficielle Comme moulé, poli à la vapeur ou sablé ; les pièces usinées peuvent être finies selon le dessin
Opérations supplémentaires Alésage, rainure de clavette, moyeu, trou de vis de réglage, insert métallique, brochage de moyeu, assemblage avec arbre
Emballage Sac plastique + carton, ou caisse en bois pour de plus grandes quantités et pièces lourdes
Conditions de paiement T/T, LC
Délai de production 20 jours ouvrables pour les échantillons, 25 jours pour les commandes groupées
Échantillons Exemple de fourchette de prix de 2 à 100 USD selon la taille et le matériau ; échantillon de fret express payé par le client
Application Machines de contrôle automatique, industrie des semi-conducteurs, machines industrielles générales, équipements médicaux, équipements d'énergie solaire, machines-outils, systèmes de stationnement, équipements de transport ferroviaire et aérien à grande vitesse, et similaires

Veuillez noter:le durcissement, le fraisage, le meulage, l'anodisation et le zingage sont des processus d'engrenages métalliques et ne s'appliquent pas aux engrenages en polymère. Si un dessin précise ces traitements, nous le signalerons et proposerons l'équivalent en polymère — qualité chargée de verre, finition moulée ou pièce en plastique usinée — avant de faire un devis.

Choisir le bon polymère pour votre équipement

LE PLUS COURANT

PA/Nylon 66

Robuste, tolérant aux chocs et naturellement autolubrifiant. Le PA66 renforcé de fibres offre une durée de vie environ 60 % plus longue que le nylon standard, ce qui en fait la valeur par défaut pour les entraînements des chaînes de montage et des appareils électroménagers. Il absorbe l'humidité, ce qui permet un léger mouvement dimensionnel en service humide.

POM

Plus rigide et plus stable dimensionnellement que le nylon sous humidité, avec un faible frottement et une excellente usinabilité. Le meilleur choix lorsque l'entraxe et le jeu doivent rester prévisibles et où l'engrenage est usiné plutôt que moulé.

COUP D'OEIL/PPS

Polymères techniques à haute température et à haute résistance pour un service à température élevée ou chimiquement agressif : outils à semi-conducteurs, cycles de stérilisation et entraînements soumis à des solvants ou à de l'eau chaude. Coût des matériaux plus élevé, précisez donc uniquement là où le devoir l'exige.

UHMWPE / PTFE / ABS

UHMWPE et PTFE pour un frottement et un contact glissant très faibles ; ABS où le coût et l’apparence comptent plus que la capacité de charge. Nous vous recommanderons la note après avoir examiné votre charge, votre vitesse et votre environnement.

Détail du produit

Photographies de notre production d'engrenages droits en nylon : engrenages finis, forme des dents et détails de l'alésage.

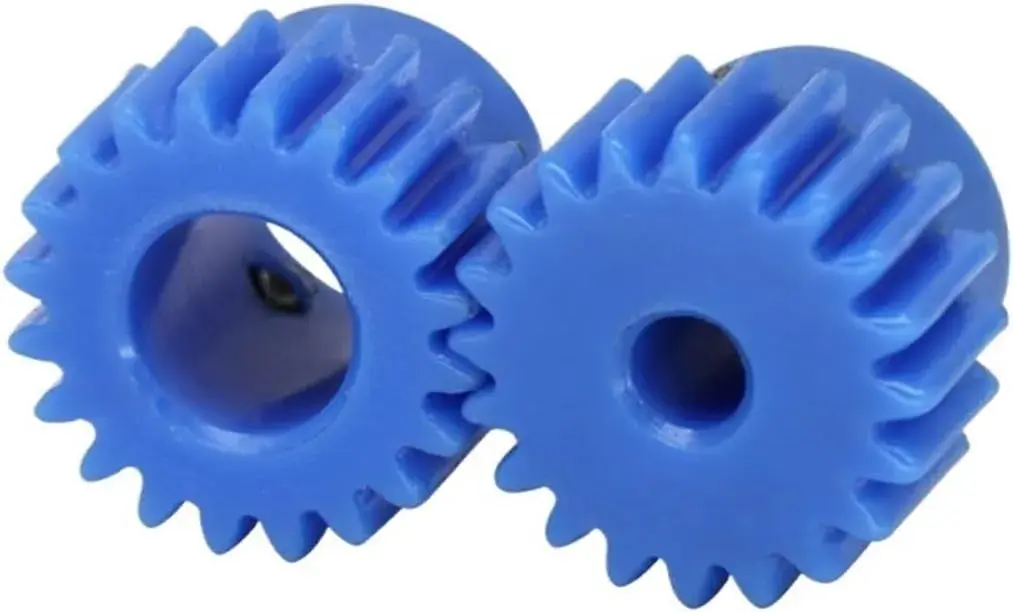

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Engrenages droits en nylon — forme des dents, détails du moyeu et de l'alésage.

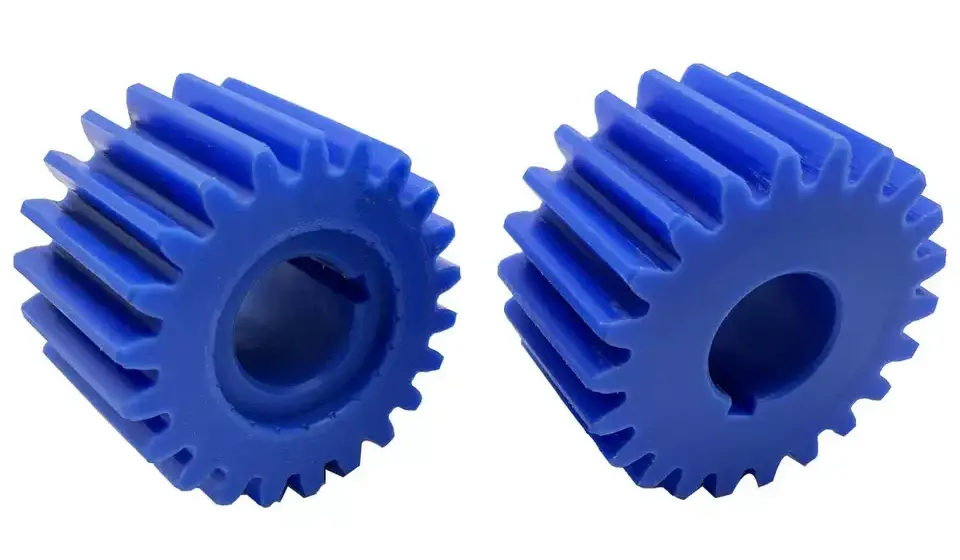

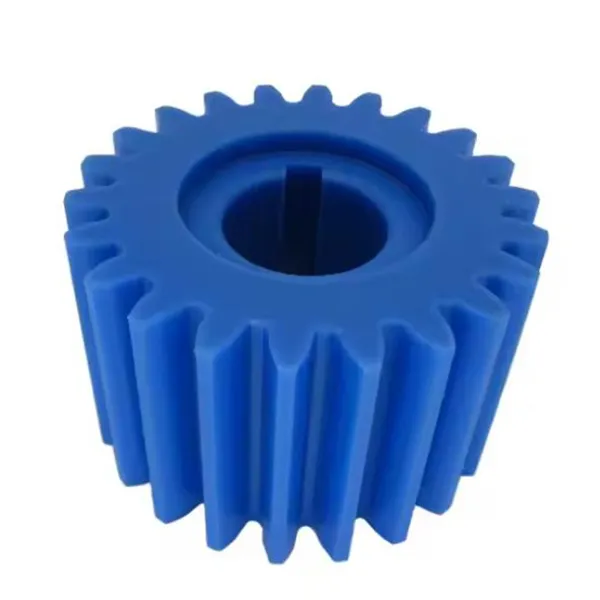

Custom nylon spur gear with precision bore produced to customer drawing
Engrenage droit en nylon sur mesure usiné et fini selon le dessin.

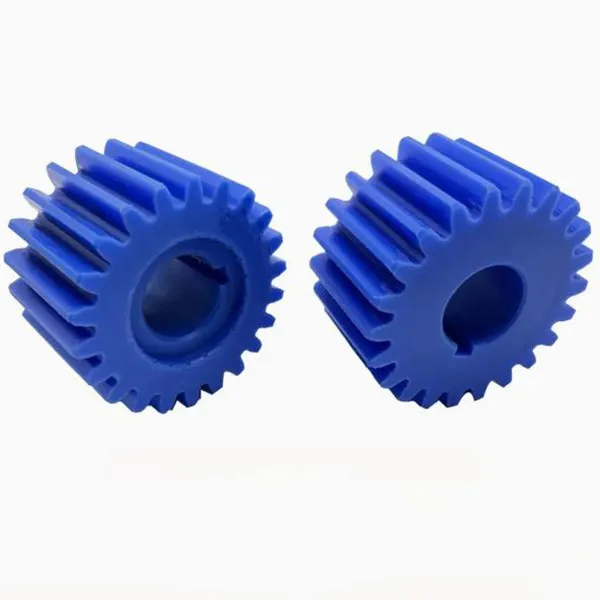

Nylon spur gear set assembled and inspected before packing
Ensembles d'engrenages inspectés et assemblés avant emballage.

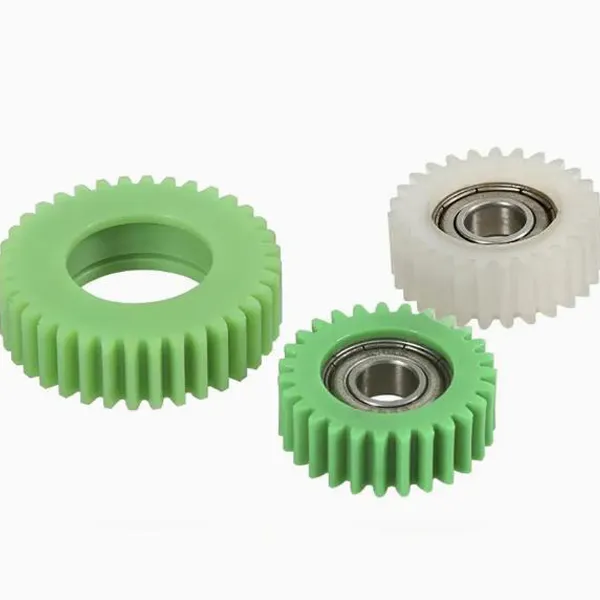

Nylon spur gears in different modules and materials ready for shipment
Différents modules et qualités de polymère produits pour le même client.
Nylon spur gear dimensional inspection before dispatch
Contrôle dimensionnel avant expédition.

Avantages clés

  • Autolubrifiant, sans point de graissageSans film lubrifiant à entretenir, l'engrenage supprime une chambre à huile, des joints et une tâche d'entretien récurrente de votre conception. Les imprimantes, les distributeurs et les équipements de bureau fonctionnent pendant des mois d'utilisation quotidienne sans la traînée ni le bruit que développe une paire d'engrenages métalliques secs.
  • Silencieux par matériau et par géométrieLe polymère amortit les vibrations au lieu de sonner comme l'acier, et les nuances renforcées de fibres conservent suffisamment bien la forme des dents pour maintenir le maillage silencieux tout au long du lot. Les ateliers et les équipements de bureau constatent une nette baisse du bruit après le passage des engrenages métalliques.
  • Portez une durée de vie au-delà du plastique ordinaireLe PA66 renforcé de fibres offre une durée de vie environ 60 % plus longue que le nylon standard, de sorte qu'un engrenage qui devait auparavant être remplacé peut fonctionner sur une chaîne de montage à haute fréquence avec une perte négligeable de la surface des dents.
  • Corrosion et résistance chimiqueLe nylon ne rouille pas et tolère les environnements humides, légèrement acides et légèrement alcalins, ainsi que de nombreux agents de nettoyage. Cela le rend adapté aux zones de lavage et aux équipements extérieurs où un engrenage en métal plaqué finirait par tomber en panne.
  • Une fraction du poids du métalLa faible masse réduit l'inertie des pièces entraînées, ce qui est important pour les appareils portatifs, les drones, les actionneurs légers et tout mécanisme où chaque gramme affecte la durée de vie ou la manipulation de la batterie.
  • Du prototype à la production sous un même toitLes prototypes usinés vous permettent de valider la géométrie avant de vous engager dans l'outillage, puis le même atelier déplace la pièce vers le moulage pour le volume. Vous conservez un seul fournisseur, une seule référence de tolérance et une seule norme de contrôle.
  • Matériaux et normes flexiblesSept familles de polymères et cinq normes d'engrenages (ISO, DIN, ANSI, JIS, BS) permettent de produire le même dessin dans la qualité dont votre application a réellement besoin, plutôt que dans celle qu'un fournisseur stocke.
  • Tarification directe en usine sur le volumeLe moulage, l'usinage, l'inspection et l'emballage sont tous effectués en interne. Il n'y a donc aucune marge commerciale entre vous et la production, et le coût unitaire diminue de manière prévisible à mesure que la quantité augmente.

Engrenages droits en nylon ou en métal : quand le plastique est le bon choix

Un engrenage droit en nylon n'est pas un substitut plus faible à un engrenage en acier : c'est une décision de conception différente. Le plastique l'emporte là où la charge est modérée, la vitesse est suffisamment élevée pour que le bruit soit important et la lubrification est coûteuse, voire impossible à entretenir. Il perd lorsque le couple est élevé, que la température est maintenue au-dessus de la limite du polymère ou que le service implique un choc continu qui déformerait les dents.

Choisissez le nylonFonctionnement silencieux, pas de lubrification, poids léger, résistance à la corrosion, charge modérée
Choisissez le métalCouple élevé, température élevée, chocs importants, tolérance serrée sur les grands modules
Choisissez les deuxEngrenage en plastique engrenant avec un pignon en acier : le couple commun silencieux et à faible usure

En pratique, l'agencement le plus durable est souvent un engrenage en nylon fonctionnant contre un pignon en acier ou en laiton : le polymère s'use de préférence au métal, le maillage reste silencieux et la partie métallique supporte les contraintes les plus élevées. Indiquez-nous le matériau du pignon d'accouplement et nous vous conseillerons sur le jeu et la tolérance d'entraxe, car le plastique et le métal se dilatent à des rythmes différents.

Applications

  • Machines à contrôle automatiqueEntraînements d'assemblage et d'indexation
  • Industrie des semi-conducteursMécanismes de manutention et de positionnement
  • Machines industrielles généralesConvoyeurs et étages de réduction de lumière
  • Matériel médicalEntraînements propres et sans lubrification
  • Équipement d'énergie solaireEngrenages tracker et actionneur
  • Machines-outilsMécanismes d'alimentation et de réglage
  • Systèmes de stationnementMotorisations de barrières et de portails
  • Équipements ferroviaires et aéronautiques à grande vitesseMécanismes intérieurs et auxiliaires

Témoignages clients

DavidPowerTech Machinery, Australie — pièces de transmission pour chaîne d'assemblage

Le remplacement des pièces de transmission sur notre chaîne de montage avait été un processus d'essais et d'erreurs ; les équipements antérieurs d'autres fournisseurs étaient soit bruyants, soit s'usaient rapidement. Nous avons passé une commande d'essai pour ces engrenages droits en nylon et la différence a été immédiate : l'atelier est devenu sensiblement plus silencieux et après plus de deux mois de fonctionnement intensif, les surfaces des dents ne présentent pratiquement aucune usure. Ce qui s'est démarqué au-delà du produit, c'est le processus : nos questions matérielles ont reçu une réponse détaillée, un rapport d'inspection a été livré avec l'envoi, et lorsque de fortes pluies ont menacé la livraison, ils ont contacté le transporteur et l'ont réorganisé pour que les engrenages arrivent intacts.

MichelProjet de mise à niveau des équipements

Lorsque j'ai amélioré mon équipement, j'ai comparé de nombreux fournisseurs d'équipement et j'ai choisi Raydafon. Les engrenages finis correspondaient exactement au dessin, avec un profil de dent propre et sans bavure, et une fois installé, la machine fonctionnait de manière stable avec nettement moins de vibrations. J'avais des inquiétudes quant à la tenue du nylon, mais après plus d'un mois d'utilisation intensive, il n'y a aucune déformation. Même les demandes tardives ont reçu une réponse rapide, ce qui m'a convaincu de rester avec eux.

LisaÉquipement de studio, petits mécanismes

J'avais besoin d'équipements adaptés aux petits équipements de mon studio et j'ai longtemps comparé les options en ligne. J'étais un peu nerveux car le prix était inférieur à celui de certaines marques, mais les pièces sont arrivées avec des surfaces lisses, sans bavures et une forme de dent régulière, et l'installation s'est déroulée sans aucun problème de montage. Lors de l'utilisation, le bruit de l'équipement a nettement diminué et il a fonctionné en continu pendant plus de dix jours sans usure ni blocage.

FAQ Acheteur

  • Pouvez-vous réaliser un engrenage droit en nylon d'après mon dessin ou à partir d'un échantillon ?Oui. Envoyez un dessin coté ou un échantillon d'engrenage avec le module, le nombre de dents, l'alésage, la largeur de face et la qualité du matériau. Nous confirmons si la pièce convient au moulage ou à l'usinage, citons les deux si cela est pertinent et pouvons produire un prototype usiné avant que tout outillage ne soit engagé.
  • Quel matériau dois-je choisir : PA, POM ou PEEK ?Le PA (nylon 66) est le choix à usage général, et le PA66 renforcé de fibres offre une durée de vie environ 60 % plus longue que le nylon standard. Le POM convient aux applications où la stabilité dimensionnelle et le contrôle du jeu comptent plus que la tolérance aux chocs. Le PEEK ou le PPS sont destinés à des températures élevées ou à un service chimiquement agressif. Dites-nous la charge, la vitesse et l'environnement et nous vous en recommanderons un.
  • Quelle tolérance peut-on respecter sur un engrenage en plastique ?Cela dépend de la caractéristique, du module, de l'épaisseur de la paroi, du matériau et du fait que la pièce soit moulée ou usinée : les pièces usinées ont des tolérances plus strictes que celles moulées. Indiquez l'entraxe et le jeu dont votre assemblage a besoin et nous confirmerons ce qui est réalisable avant de proposer un devis.
  • L'engrenage a-t-il besoin d'être lubrifié ?Non en service normal ; le nylon et le POM sont autolubrifiants. Pour un fonctionnement continu à grande vitesse ou sous forte charge, une petite quantité de graisse compatible peut prolonger la durée de vie, et nous le dirons au stade du devis si votre tâche en bénéficie.
  • Quels sont votre échantillon, délai de livraison et conditions de paiement ?Les échantillons coûtent entre 2 USD et 100 USD selon la taille et le matériau, le transport express étant payé par le client. Le délai de livraison des échantillons est de 20 jours ouvrables et la production en vrac est de 25 jours. Les conditions de paiement sont T/T ou L/C, et l'emballage est un sac en plastique plus un carton, ou une caisse en bois pour de plus grandes quantités.
  • Pouvez-vous fournir le pignon correspondant ainsi que l'engrenage en nylon ?Oui. La fourniture des deux moitiés du treillis à partir d'un seul atelier signifie que le jeu, l'entraxe et la forme des dents sont adaptés au stade de la conception plutôt que ajustés sur site. Envoyez le dessin de la paire, ou la charge et le rapport dont vous avez besoin, et nous citerons les deux pièces.

Produits connexes et lectures complémentaires

Demander un devis pour engrenage droit en nylon

Envoyez le module, le nombre de dents, l'alésage, la largeur de la face, la qualité et la quantité du matériau, ou un dessin ou un échantillon de pièce. Nous confirmons la production moulée ou usinée, la capacité de tolérance et le prix, et répondons dans les 24 heures.

Envoyer une demande maintenant

* Les valeurs de durée de vie, de tolérance et de délai se réfèrent aux conditions de production standard et aux dessins confirmés. La qualité du matériau, la tolérance aux changements dimensionnels liés à l'humidité et le matériau de l'engrenage d'accouplement doivent être convenus avant de passer commande.
