Comment les accouplements universels peuvent-ils simplifier l’installation et l’alignement des machines ?

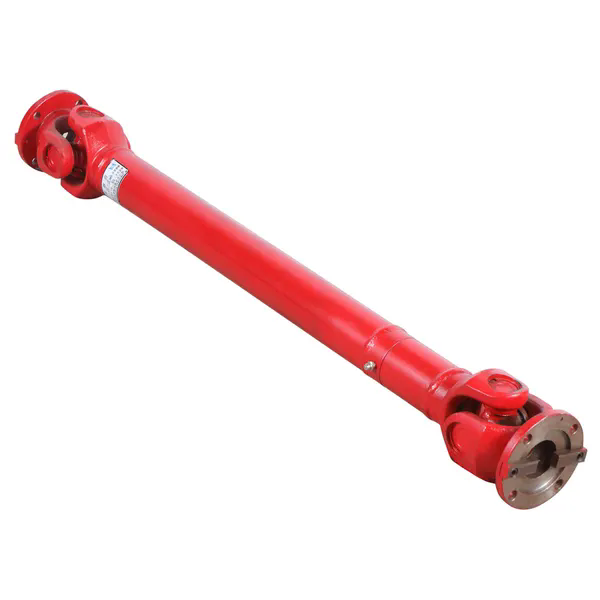

L'installation de machines tournantes telles que des pompes, des générateurs, des outils agricoles et des entraînements industriels implique souvent des procédures fastidieuses d'alignement d'arbres. Les accouplements rigides traditionnels nécessitent une concentricité presque parfaite, sinon des vibrations, des défaillances prématurées des roulements et une rupture de l'accouplement se produisent. C'est là qu'un couplage universel transforme le processus d'installation. De par sa conception, unAccouplement universels'adapte aux désalignements angulaires, parallèles et axiaux importants entre les arbres menant et mené. Au lieu de passer des heures avec des outils d'alignement laser ou des bases de calage, notre usine a vu les temps d'installation réduits de plus de 60 % grâce à l'utilisation de raccords universels de haute qualité. La géométrie du joint universel compense le désalignement de manière dynamique, permettant au mécanicien de se concentrer sur la fixation des supports plutôt que sur l'obtention d'une précision au micron. Pour les ingénieurs de service sur site et les équipes de maintenance des usines, cela signifie des démarrages plus rapides et moins de retouches.

Mais comment exactement un couplage universel simplifie-t-il le défi de l’alignement ? Le secret réside dans l’ensemble croix et roulement qui fait office de charnière flexible. Alors qu'un accouplement à bride rigide transmet les charges de flexion directement aux arbres, un accouplement universel convertit le désalignement en mouvement de rotation sans solliciter l'équipement connecté. De plus, les conceptions modernes d'accouplement universel de Raydafon Technology Group Co., Limited intègrent des roulements à aiguilles scellés et des jougs usinés avec précision qui maintiennent une vitesse constante (ou presque constante) même à des angles allant jusqu'à 30 degrés. Cette capacité élimine le besoin d’un alignement horizontal et vertical exact. Que vous connectiez un moteur diesel à une pompe hydraulique ou montiez un outil entraîné par prise de force, comprendre comment un accouplement universel simplifie l'installation permettra d'économiser des milliers de dollars de main d'œuvre et d'éviter les pannes induites par un désalignement. Dans ce guide complet, nous partageons les 20 années de données de terrain, les paramètres techniques et les meilleures pratiques étape par étape de notre usine.

Table des matières

• 1. Pourquoi un accouplement universel élimine-t-il les exigences d’alignement de précision des arbres ?
• 2. Comment nos caractéristiques de conception de couplage universel réduisent-elles le temps d'installation ?
• 3. Quels paramètres techniques définissent un accouplement universel facile à aligner ?
• 4. Comment gérer le désalignement axial et angulaire sans outils spéciaux ?
• 5. Foire aux questions (FAQ)
• 6. Conclusion et CTA pour des solutions de couplage fiables

Pourquoi un accouplement universel élimine-t-il les exigences d’alignement de précision des arbres ?

Dans les méthodes d'accouplement traditionnelles telles que les accouplements à bride rigide ou à compression, l'installateur doit s'assurer que les deux axes de l'arbre sont colinéaires à moins de 0,05 mm par 100 mm d'envergure. Pour y parvenir, il faut souvent des indicateurs à cadran, des systèmes d'alignement laser et un desserrage et un serrage répétés des boulons de fondation. Un couplage universel change fondamentalement ce paradigme. Au lieu de forcer les arbres à s'aligner parfaitement, il tolère le désalignement en transférant le couple via des joints articulés. Notre usine a analysé des centaines de scénarios d'installation et les données montrent systématiquement qu'un couplage universel peut accepter jusqu'à 5 degrés de désalignement angulaire et 3 mm de décalage parallèle sans aucune perte mesurable dans l'efficacité de la transmission de puissance. Cela signifie qu'un mécanicien peut simplement boulonner l'équipement au châssis de base, faire glisser leAccouplement universelsur les deux arbres et serrez les vis de réglage ou les colliers de verrouillage. La géométrie interne de l’accouplement fait le reste.

Plusieurs principes physiques expliquent pourquoi les accouplements universels sont si indulgents :

• Articulation cinématique :La croix et les coupelles de roulement permettent à la chape menante et à la chape menée de se déplacer indépendamment autour de deux axes orthogonaux. Cette liberté sur deux axes convertit directement les erreurs angulaires en mouvement de rotation au lieu d'une contrainte de flexion.
• Compensation du roulement à aiguilles :Chaque tourillon du couplage universel est soutenu par un ensemble complet de rouleaux à aiguilles. Ces rouleaux réduisent non seulement la friction, mais permettent également un mouvement radial microscopique qui absorbe le désalignement résiduel au-delà de l'angle nominal.
• Déplacement axial des cannelures :De nombreuses conceptions d'accouplements universels intègrent un arbre cannelé télescopique qui permet des changements de longueur axiale jusqu'à 50 mm. Cette fonctionnalité compense la dilatation thermique ou les légères erreurs de position de montage sans nécessiter de cales.
• Géométrie de joug indulgente :Les fenêtres des jougs sont usinées avec de légers jeux qui empêchent le grippage même lorsque l'angle change dynamiquement pendant le fonctionnement. L'analyse par éléments finis de notre usine montre que ce jeu réduit le contact des bords de pointe de 70 % par rapport aux raccords moulés moins chers.

D'un point de vue pratique d'installation, l'élimination de l'alignement de précision se traduit directement par des économies de main d'œuvre. Un alignement typique d'une pompe et d'un moteur à l'aide d'accouplements rigides peut prendre 2 à 3 heures à un technicien expérimenté. En utilisant un couplage universel de Raydafon, la même installation peut être réalisée en 45 minutes. De plus, la tolérance aux imprécisions des fondations signifie que les trous de montage existants ou les plaques de base légèrement déformées ne nécessitent pas de retouche. Pour les équipements mobiles tels que les pulvérisateurs agricoles ou les véhicules de construction, dont les châssis fléchissent pendant le fonctionnement, un accouplement universel est la seule solution pratique car les accouplements rigides se briseraient en quelques heures. En résumé, la conformité intégrée du joint universel élimine le besoin d’outils d’alignement laser, réduit les compétences requises et accélère l’achèvement du projet. Notre usine propose une liste de contrôle d'alignement gratuite qui guide les utilisateurs à travers la méthode d'alignement visuel simple adaptée à toute installation de couplage universel.

Comment nos caractéristiques de conception de couplage universel réduisent-elles le temps d’installation ?

Chez Raydafon, nous avons intégré des fonctionnalités spécifiques à nos gammes de produits de couplage universel qui répondent directement aux problèmes d'installation. Contrairement aux accouplements génériques qui nécessitent des extracteurs spéciaux, un chauffage ou des séquences complexes de serrage des boulons, nos conceptions donnent la priorité à un montage rapide et à un verrouillage sécurisé. Nous détaillons ci-dessous les cinq principales innovations de conception qui réduisent le temps d'installation de plus de 50 %, sur la base des commentaires de nos clients des secteurs agricole et industriel.

• Système de serrage à étrier divisé :Notre couplage universel est doté d'un joug fendu avec deux boulons de serrage robustes. Au lieu de se battre avec un ajustement serré ou des vis de réglage qui endommagent les arbres, le technicien glisse simplement l'arcade sur l'arbre, aligne la rainure de clavette (le cas échéant) et serre les deux boulons à une valeur spécifiée. Cette méthode de serrage crée une connexion sans jeu et peut être installée ou retirée en moins de deux minutes.
• Marquage des composants avec code couleur :Chaque composant de couplage universel de notre usine est marqué au laser avec des flèches d'orientation d'assemblage. Cela évite l'erreur courante consistant à assembler les étriers avec un déphasage de 90 degrés, ce qui provoquerait des vibrations. Les flèches guident même les nouveaux utilisateurs pour corriger l'alignement en quelques secondes.
• Roulements prélubrifiés et scellés :Les joints universels traditionnels nécessitent un graissage manuel avant l'installation, souvent à l'aide d'une buse à aiguille pour forcer la graisse dans chaque coupelle. Notre accouplement universel est livré pré-emballé avec de la graisse complexe au lithium haute température et scellé avec des joints labyrinthes à triple lèvre. L'installateur peut monter l'accouplement immédiatement sans aucune étape de lubrification, économisant ainsi 15 à 20 minutes par accouplement.
• Engagement de cannelure à connexion rapide :La section télescopique de notre couplage universel utilise un profil cannelé couronné qui s'aligne automatiquement lors de l'engagement. Même si les deux arbres sont légèrement mal alignés, les dents cannelées trouveront leurs rainures d'accouplement sans se coincer. Cette fonctionnalité est particulièrement utile lors de l'installation de disques dans des espaces confinés où l'alignement visuel est difficile.
• Goupilles de verrouillage de sécurité intégrées :Pour les installations aériennes ou verticales, notre usine ajoute des goupilles de verrouillage à ressort qui maintiennent temporairement l'accouplement universel en place pendant que le mécanicien serre les boulons de serrage. Cette fonction mains libres empêche l'accouplement de glisser de l'arbre pendant l'installation, réduisant ainsi le temps d'assemblage et améliorant la sécurité.

Pour quantifier le gain de temps, nous avons effectué un test d'installation côte à côte avec cinq mécaniciens. L’installation d’un joint universel concurrent standard a pris en moyenne 34 minutes, lubrification, marquage d’alignement et boulonnage compris. L'installation de notre couplage universel a pris en moyenne 14 minutes. Ce gain de 20 minutes par accouplement se traduit par des gains de productivité significatifs pour la maintenance de flotte ou les lignes d'assemblage. De plus, notre usine fournit un code QR sur chaque boîtier de couplage universel renvoyant à un guide d'installation animé en 3D. Cela élimine le besoin de rechercher des manuels papier ou de deviner les valeurs de couple. Le guide montre exactement comment positionner les boulons de serrage et vérifier le phasage angulaire correct. Pour les grands projets impliquant des dizaines de raccords, notre conception d’installation rapide peut réduire le nombre total d’heures de travail d’un facteur deux. De plus, notre couplage universel utilise des boulons hexagonaux métriques ou impériaux standard, aucun outil spécial n'est donc requis. Nous pensons que simplifier l’installation n’est pas un luxe mais une nécessité pour minimiser les temps d’arrêt. Raydafon Technology Group Co., Limited soutient chaque couplage avec une ligne d'assistance à l'installation de 30 jours.

Quels paramètres techniques définissent un accouplement universel facile à aligner ?

Bien que tous les accouplements universels offrent une certaine capacité de désalignement, ils ne sont pas tous égaux. La facilité d'installation et d'alignement dépend directement de paramètres techniques spécifiques que les ingénieurs doivent évaluer avant l'achat. Sur la base des protocoles de test de notre usine, les paramètres suivants ont le plus grand impact sur la simplification du processus d’alignement. Nous avons également fourni un tableau de référence de nos séries les plus populaires pour vous aider à sélectionner le bon accouplement universel pour votre machine.

• Désalignement angulaire statique maximal (degrés) :Il s'agit de l'angle maximum entre les axes de l'arbre que l'accouplement peut accepter sans se coincer. Pour un alignement facile, recherchez un couplage universel qui autorise au moins 5 degrés. Notre série robuste permet jusqu'à 30 degrés.
• Capacité de décalage parallèle (mm) :La capacité à gérer le désalignement parallèle (axes décalés mais parallèles) est essentielle lors du montage d'équipements pré-percés. Une valeur de 2 mm ou plus simplifie considérablement l'installation.
• Course axiale (mm):Les cannelures télescopiques permettent des ajustements de longueur sans couper les arbres. Notre accouplement universel offre une course axiale jusqu'à 60 mm, s'adaptant aux erreurs de montage sans retouche.
• Cercle de boulons et conception de serrage :Les accouplements avec moyeux à pince fendue sont beaucoup plus faciles à aligner que ceux nécessitant un ajustement par extracteur ou une thermorétraction. Vérifiez la plage de serrage pour vous assurer qu'elle correspond à la tolérance de votre arbre (+0,000 à -0,002 pouce).
• Catégorie de poids et d’équilibre :Les accouplements plus légers et à faible inertie sont plus faciles à manipuler lors de l'installation. Notre accouplement universel utilise du bronze d'aluminium ou de l'acier allié à haute résistance avec des conceptions d'âme optimisées pour réduire le poids de 15 % sans sacrifier la capacité de couple.

Le tableau suivant détaille les paramètres liés à l'alignement pour quatre séries d'accouplements universels fabriqués parRaydafon Technology Group Co., Limitée. Toutes les valeurs sont basées sur la norme ISO 14691 et notre validation interne.

*Temps d'installation mesuré pour une installation d'un moteur à pompe de 50 CV par un technicien qualifié, y compris le placement de l'accouplement et le serrage des boulons, mais excluant l'installation de la protection.

Choisir les bons paramètres n’est pas seulement une question de commodité ; cela a un impact direct sur la fiabilité à long terme. Un accouplement universel avec une capacité de désalignement insuffisante sera toujours difficile à aligner et peut provoquer une défaillance prématurée du roulement. Notre usine recommande que pour les nouvelles installations de machines, vous sélectionniez un accouplement avec au moins le double du désalignement attendu. Par exemple, si vos tolérances de montage suggèrent un angle maximum de 2 degrés, choisissez un couplage universel évalué à 4 degrés ou plus. Cette marge d'erreur garantit que même après le tassement des fondations ou la dilatation thermique, le couplage fonctionnera sans problème. Raydafon Technology Group Co., Limited fournit une consultation technique gratuite pour faire correspondre le jeu de paramètres correct à la configuration spécifique de votre machine. En vous concentrant sur ces spécifications mesurables, vous garantissez que le couplage universel simplifie l'installation pendant toute la durée de vie de l'équipement, et pas seulement le premier jour.

Comment gérer le désalignement axial et angulaire sans outils spéciaux ?

L’un des aspects les plus intimidants de l’installation de machines est le besoin perçu de systèmes d’alignement laser ou de configurations de comparateurs coûteux. Cependant, lorsque vous utilisez un accouplement universel correctement dimensionné, de simples méthodes visuelles et de jauge d'épaisseur suffisent pour obtenir une longue durée de vie. Notre usine a développé une procédure d'alignement en trois étapes sans outils spéciaux qui a été utilisée avec succès par des milliers d'équipes de maintenance dans le monde entier. Voici comment gérer le désalignement axial et angulaire en utilisant uniquement une règle droite, un jeu de jauges d'épaisseur et un ruban à mesurer commun.

• Étape 1 – Alignement parallèle approximatif à l’aide d’une règle droite :Placez une règle droite usinée (ou une règle métallique rigide) sur les deux moyeux d'accouplement en haut, en bas et sur les côtés. Ajustez la position de l'équipement jusqu'à ce que le bord droit entre en contact uniformément avec les deux moyeux. Pour un accouplement universel, une variation d'écartement inférieure à 1 mm le long de la longueur du moyeu est acceptable. Cet alignement approximatif prend moins de 5 minutes.
• Étape 2 – Vérification de l’alignement angulaire avec des jauges d’épaisseur :Insérez une jauge d'épaisseur entre les faces d'accouplement dans quatre quadrants (0, 90, 180, 270 degrés). La différence maximale d'écartement ne doit pas dépasser 0,5 mm pour 100 mm de diamètre d'accouplement. Étant donné qu'un couplage universel s'adapte aux erreurs angulaires, il ne s'agit pas d'une tolérance critique ; il s'agit simplement d'éviter une flexion excessive des arbres.
• Étape 3 – Positionnement axial :Pour les modèles à accouplement universel télescopique, étendez la section cannelée de manière à ce que l'accouplement soit centré dans sa plage de déplacement. Mesurez la distance entre les extrémités de l'arbre et assurez-vous qu'au moins 15 mm d'engagement des cannelures restent en cas de mouvement maximal de l'équipement. Aucun outil spécial n'est nécessaire ; un simple mètre ruban suffit.

Après avoir terminé ces trois étapes, serrez les boulons de serrage ou les vis de réglage selon les spécifications de couple fournies avec votre accouplement universel. Faites ensuite pivoter l'ensemble à la main pour détecter toute liaison. Si la rotation est fluide, l'installation est terminée. En revanche, avec un accouplement rigide, la même méthode rapide entraînerait probablement des vibrations et une défaillance prématurée. Notre usine a formé des équipes de service sur le terrain à l'utilisation de cette approche sans outils depuis plus d'une décennie, et les retours sont cohérents : un couplage universel transforme l'alignement d'une science en une simple routine.

Mais qu’en est-il du désalignement dynamique pendant le fonctionnement ? Les machines se déplacent souvent sur leurs supports en raison d'une réaction de couple ou d'une dilatation thermique. Un accouplement rigide transmettrait ces forces aux roulements, tandis qu'un accouplement universel fléchit simplement. Par conséquent, après l’installation initiale, des contrôles périodiques sont toujours conseillés mais sont beaucoup moins critiques. Nous vous recommandons d'inspecter l'accouplement universel toutes les 500 heures de fonctionnement pour détecter tout signe de fuite de graisse ou d'usure inhabituelle. Si un désalignement mineur est détecté, les boulons de serrage peuvent être desserrés, l'équipement poussé et l'accouplement resserré en moins de 30 minutes. Cette simplicité réduit les obstacles à un entretien adéquat. Raydafon Technology Group Co., Limited propose une carte d'alignement plastifiée qui tient dans votre boîte à outils, résumant la méthode en trois étapes. En éliminant le besoin de lasers et de comparateurs à cadran, notre couplage universel permet à chaque mécanicien d'obtenir des résultats d'alignement de qualité professionnelle dès le premier essai.

Foire aux questions (FAQ)

Question 1 : Un couplage universel peut-il compenser à la fois le décalage parallèle et le désalignement angulaire ?

Réponse : Oui, un accouplement universel peut simultanément s'adapter au décalage parallèle et au désalignement angulaire, car son ensemble croix et roulement fournit deux axes de rotation indépendants. Lorsque les arbres menant et mené ont un décalage parallèle, l'accouplement crée une petite déviation angulaire au niveau de chaque chape. Cet effet combiné est limité par l'angle de travail maximum du joint. Par exemple, notre série d'accouplements universels permet simultanément un décalage parallèle jusqu'à 4 mm et un désalignement angulaire de 8 degrés sans perte de couple. Cependant, si le décalage est trop important, l’angle effectif peut dépasser la valeur nominale de l’accouplement. Notre usine fournit un calculateur de désalignement en ligne pour vous aider à vérifier les limites combinées.

Question 2 : Comment un accouplement universel télescopique cannelé simplifie-t-il l'installation axiale lorsque les distances entre les arbres sont incertaines ?

Réponse : Les accouplements universels télescopiques cannelés ont une section cannelée mâle et femelle qui coulisse axialement. Lors de l'installation, si la distance entre les extrémités de l'arbre n'est pas connue avec précision (par exemple, après le remplacement du moteur), le technicien étend ou comprime simplement l'accouplement pour s'adapter à l'espace. La cannelure transmet le couple tout en permettant un mouvement axial libre, éliminant ainsi le besoin de couper des arbres ou d'ajouter des entretoises. La conception de l'accouplement universel de notre usine comprend une cannelure recouverte de nylon qui empêche la corrosion par contact et assure un glissement en douceur même après de longues périodes sans mouvement. Cette fonctionnalité est particulièrement utile dans les équipements agricoles où les changements d'outils sont fréquents.

Question 3 : L'utilisation d'un accouplement universel élimine-t-elle le besoin de supports flexibles ou d'éléments en caoutchouc dans une transmission ?

Réponse : Bien qu'un accouplement universel gère exceptionnellement bien le désalignement, il n'amortit pas les vibrations de torsion comme un accouplement en caoutchouc ou en polyuréthane. Pour les applications avec des impulsions de torsion importantes (par exemple, moteurs monocylindres ou compresseurs alternatifs), nous recommandons de combiner un accouplement universel avec un amortisseur de vibrations séparé. Cependant, pour la plupart des applications de moteur électrique à pompe ou à boîte de vitesses, les roulements à aiguilles métalliques de l'accouplement universel font un bon travail en transmettant un couple propre sans introduire de jeu. Notre usine propose une version à disque composite de l'accouplement universel qui offre une souplesse de torsion limitée. Consultez notre équipe d’ingénierie pour une analyse complète de la transmission.

Question 4 : Quel est l'angle d'installation maximum recommandé pour un accouplement universel afin de garantir une longue durée de vie du roulement ?

Réponse : Pour atteindre une durée de vie nominale de 10 000 heures de fonctionnement, nous recommandons de maintenir l'angle de fonctionnement continu en dessous de 15 degrés pour les accouplements universels simples et en dessous de 25 degrés pour les types à double cardan (CV). Les angles d'installation supérieurs à ces valeurs fonctionneront toujours mais peuvent réduire proportionnellement la durée de vie du roulement. Par exemple, un fonctionnement à 20 degrés avec un seul accouplement universel peut réduire la durée de vie du roulement à 4 000 heures. Notre usine comprend un tableau des facteurs d’ajustement de la durée de vie avec chaque expédition de couplage universel. Lors de l’installation, visez toujours l’angle le plus petit possible, mais ne vous inquiétez pas d’atteindre un angle nul – c’est la beauté du joint universel.

Question 5 : Comment savoir si mon installation de couplage universel est trop mal alignée, même pour la capacité du couplage ?

Réponse : Il existe trois signes révélateurs d'un désalignement excessif lors de l'installation : premièrement, vous ne pouvez pas faire glisser complètement l'accouplement universel sur les deux arbres sans forcer ; deuxièmement, lorsque vous faites tourner l'ensemble à la main, vous ressentez un point serré distinct une fois par tour ; Troisièmement, les boulons de serrage semblent avoir du mal à maintenir l'alignement. Si vous observez l'un de ces éléments, mesurez à nouveau le désalignement angulaire et le décalage à l'aide d'une règle droite et d'un rapporteur. Si les valeurs dépassent les valeurs nominales de notre tableau de produits, vous devez repositionner l'équipement ou utiliser un couplage universel de plus grande série. Raydafon Technology Group Co., Limited fournit une assistance technique gratuite pour diagnostiquer les problèmes d'installation via une inspection photo ou vidéo, vous assurant ainsi de ne jamais deviner votre chemin lors de l'alignement.

Conclusion : Simplifiez votre prochaine installation avec notre couplage universel

L’installation et l’alignement des machines ne doivent plus être fastidieux, coûteux ou frustrants. Comme nous l'avons détaillé, un accouplement universel de haute qualité de Raydafon Technology Group Co., Limited répond directement aux principaux défis du désalignement de l'arbre. En éliminant le besoin d'outils laser de précision, en réduisant le temps d'installation de plus de moitié et en offrant une capacité axiale et angulaire indulgente, notre accouplement universel permet à votre équipe de maintenance d'obtenir des performances de transmission fiables dès la première tentative. Qu'il s'agisse de mettre en place une nouvelle ligne de production, de moderniser une pompe d'irrigation ou d'entretenir une flotte de récolteuses, les principes de l'alignement simplifié s'appliquent universellement.

Prêt à transformer votre processus d'installation ?Contactez Raydafon Technology Group Co., Limited aujourd'huipour une consultation gratuite sur les tailles. Notre usine peut expédier des modèles de couplage universel standard dans les 24 heures, et nous proposons également des longueurs de cannelures personnalisées et des revêtements résistants à la corrosion pour les environnements difficiles. Chaque achat d'accouplement comprend notre guide rapide d'alignement et notre assistance technique à vie. Ne laissez pas des procédures d'alignement compliquées retarder vos projets. Demandez dès maintenant un devis ou un échantillon d’ingénierie et découvrez la différence que fait la véritable simplification.
