Cylindre d'inclinaison de chariot élévateur

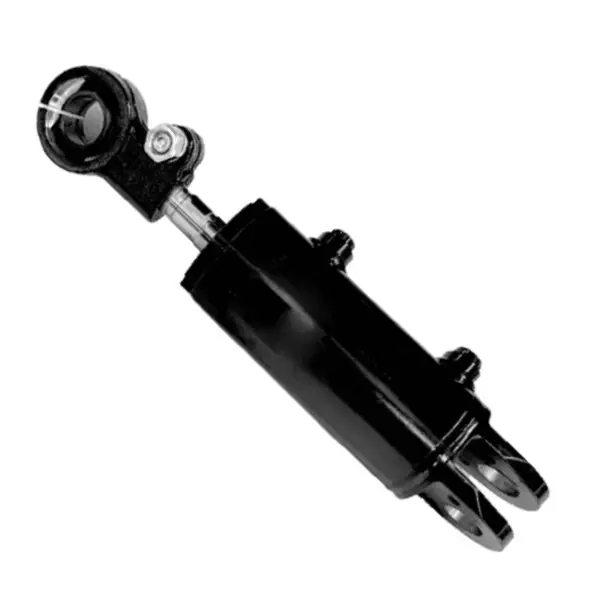

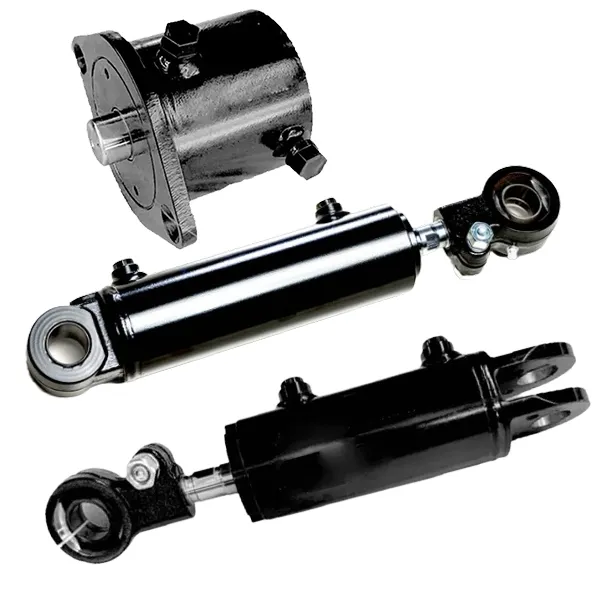

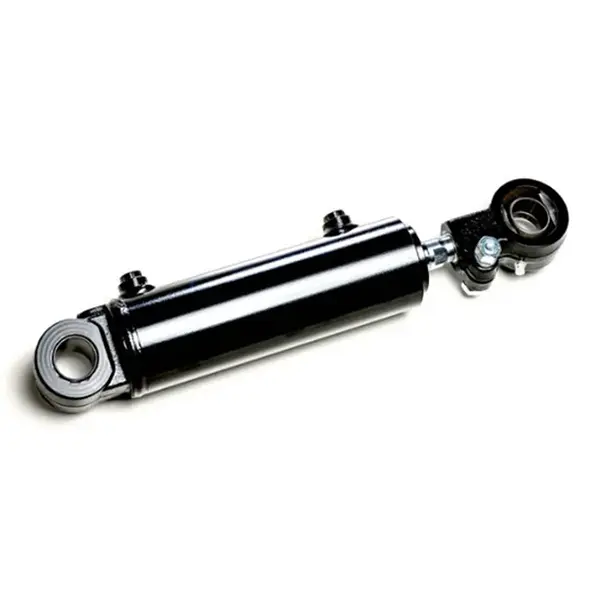

  • Cylindre d'inclinaison de chariot élévateurCylindre d'inclinaison de chariot élévateur
  • Cylindre d'inclinaison de chariot élévateurCylindre d'inclinaison de chariot élévateur
  • Cylindre d'inclinaison de chariot élévateurCylindre d'inclinaison de chariot élévateur

Cylindre d'inclinaison de chariot élévateur

Le vérin d'inclinaison de chariot élévateur Raydafon est un vérin hydraulique conçu sur mesure pour le contrôle de l'inclinaison du mât de fourche sur les chariots élévateurs de 1,5 à 18 tonnes. Fabriqué en acier à haute résistance avec un piston, un corps de cylindre, une tige et un jeu de joints assortis. Pression de service 7-14 MPa, aucune fluctuation de pression sous charge. Diamètres d'alésage standard 60-100 mm, diamètres de tige 25-40 mm, course 32-193 mm. La fixation par vis et la connexion par bague de retenue permettent le remplacement du joint d'huile en quelques minutes sans retirer le mât. Convient aux opérations d'entrepôt, d'usine et de port. Alésage, course et distance d'installation personnalisés disponibles pour les marques de chariots élévateurs OEM. MOQ 50 unités, délai de livraison en vrac de 25 à 35 jours. Envoyez le modèle du chariot élévateur, les exigences d’alésage/course et la quantité pour un devis.
Raydafon OEM · Pièces de rechange pour chariots élévateurs

Cylindre d'inclinaison de chariot élévateur personnalisé pour chariots élévateurs de 1,5 à 18 tonnes — Fourniture directe du fabricant OEM

Le vérin d'inclinaison du chariot élévateur est le composant hydraulique qui contrôle l'inclinaison vers l'avant et vers l'arrière du mât et des fourches. Raydafon fabrique des vérins d'inclinaison pour chariots élévateurs de 1,5 à 18 tonnes en utilisant de l'acier à haute résistance et un ensemble piston/tige/joint assorti. La pression de service est stable à 7-14 MPa sous charge. La fixation par vis et une connexion par bague de retenue permettent le remplacement du joint d'huile en quelques minutes sans retirer le mât. Convient pour le chargement en entrepôt, le levage d'usine et la rotation portuaire.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5 à 18 tonnes
7-14 MPa Pression de travail
Φ60-100 millimètres Diamètre d'alésage
Φ25-40 mm Diamètre de la tige
32-193 millimètres Accident vasculaire cérébral
3,4-22 kg Poids unitaire
Anatomie du produit

À l'intérieur du cylindre d'inclinaison - 25 pièces assorties

Le cylindre n’est pas assemblé à partir de matériel de base. Le piston, le corps du cylindre, la tige de piston et le jeu de joints sont assemblés comme un ensemble, de la même manière qu'un installateur expérimenté finit à la main une paire appariée. C'est pourquoi le cylindre fonctionne de manière stable sous haute pression pendant des années sans perdre la pression du presse-étoupe.

Différents tonnages de chariot élévateur utilisent différents diamètres intérieurs et courses, de sorte que le modèle de vérin d'inclinaison doit correspondre au camion. Raydafon stocke et produit sept modèles standard du QA20V500 au A45M300, et peut produire un modèle personnalisé sur la base d'un dessin client. Pour les camions qui ont besoin de la fonction de levage vertical, Raydafon produit également leCylindre de levage de chariot élévateur.

Forklift tilt cylinder parts anatomy

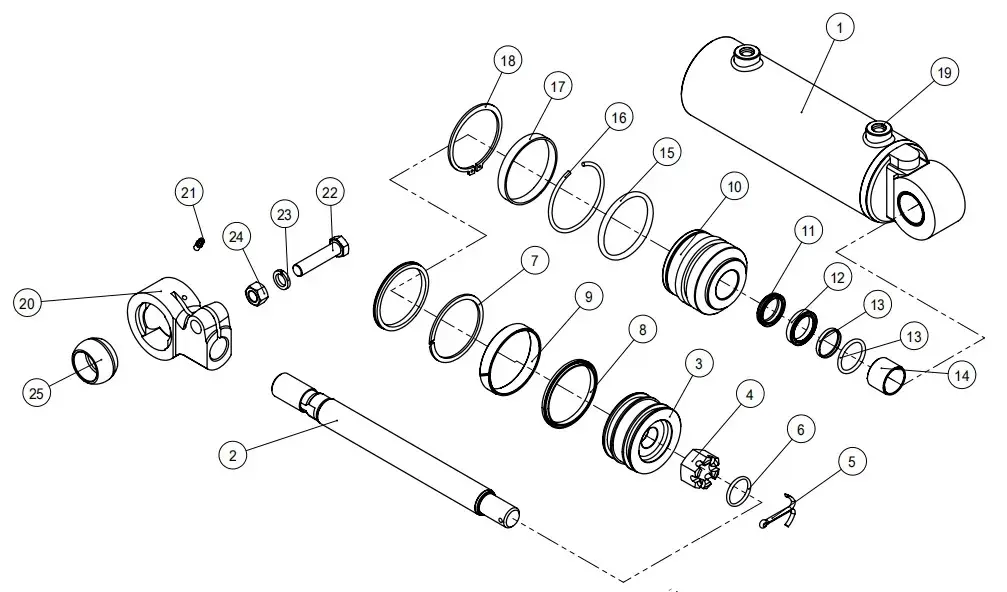

Schéma de pièces numérotées — 25 composants appariés

Liste des composants en 25 parties

Les pièces sont numérotées ci-dessous pour correspondre à la vue éclatée. Les numéros 1 à 25 correspondent au diagramme ci-dessus.

01Ensemble de boîtier de cylindre
02Tige de piston
03Piston
04Écrou hexagonal
05Goupilles fendues
06Joint torique
07Anneau arrière
08Joint de trou
09Bague d'usure
10Douille de guidage
11Essuie-poussière
12Anneau en U
13Joint de tige
14Du Bush
15Joint torique
16Fil rond
17Porte-clés
18Circlips Pour Arbre
19Prise
20Chape
21Graisseur
22Boulon
23Rondelles élastiques
24Noix
25Roulement sphérique

Matrice de modèle standard — Sept combinaisons alésage/course

Choisissez le modèle qui correspond au tonnage et au modèle de montage de votre chariot élévateur, ou envoyez votre dessin OEM pour une construction personnalisée. Tous les modèles répertoriés ci-dessous partagent la même architecture piston/tige/joint.

Numéro de dessin Alésage ΦD Rod Φd Course S Installer. L Pression Port Poids
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Vous ne trouvez pas votre modèle ? Envoyez le numéro de dessin OEM ou un échantillon physique. Raydafon effectue une rétro-ingénierie, produit un échantillon et cite le lot sur le même dessin. Pour la gamme plus large de vérins hydrauliques pour chariots élévateurs, voir leCylindre hydraulique de chariot élévateurcatégorie.

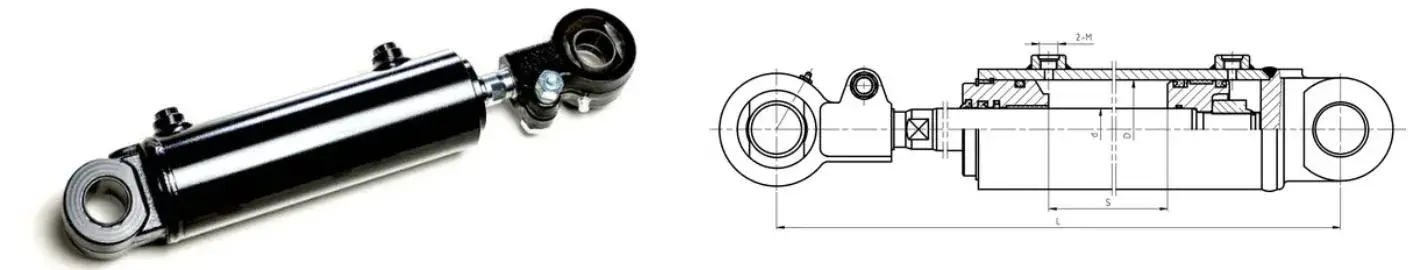

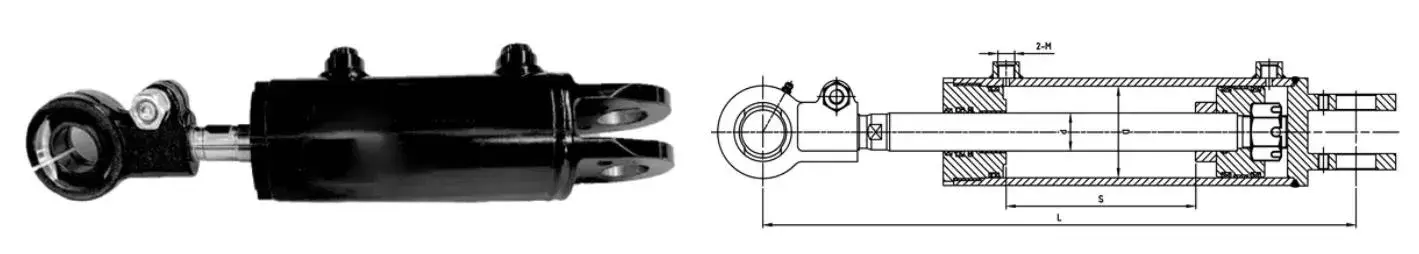

Forklift tilt cylinder dimension drawing 1
Modèle QA20V500-405000-000 · Φ60 × Φ30 × 32 course
Forklift tilt cylinder dimension drawing 2
Modèles S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
Modèles A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Aperçu de l'installation — modèle de montage et dimensions de l'interface
Principe de fonctionnement

Comment le cylindre d'inclinaison déplace le mât

Le vérin d'inclinaison pousse le piston dans un mouvement alternatif qui entraîne le mât à s'incliner vers l'avant et vers l'arrière. L'huile hydraulique entre par l'un des deux ports situés à la base du cylindre ; la tige de piston s'étend et pousse le mât vers l'avant, ou se rétracte et tire le mât vers l'arrière. Différent des autres composants hydrauliques, ce vérin fonctionne sans problème dans les deux sens car les surfaces de l'alésage et de la tige sont adaptées au jeu de joints.

Sur les marchandises lourdes ou irrégulières, l'opérateur utilise la fonction d'inclinaison pour niveler la charge avant de la soulever. Un contrôle précis de l’angle est ce qui empêche la charge de se déplacer et maintient la stabilité du camion. Raydafon teste le vérin d'inclinaison sous une pression de service de 7 à 14 MPa pour confirmer que la réponse reste fluide à pleine charge.

Avantages des vérins d'inclinaison de chariot élévateur Raydafon

01

Stable sous haute pression

L'ensemble piston, tige et joint assorti maintient la pression stable entre 7 et 14 MPa. Aucune fluctuation sous forte charge ou lors de longs quarts de travail.

02

Composé d'étanchéité résistant à l'usure

Les joints sont fabriqués à partir d'un composé résistant à l'usure avec de faibles fuites d'huile et une faible usure. Fiable dans les entrepôts poussiéreux ou les environnements humides.

03

Conception à maintenance rapide

La fixation par vis et la connexion par bague de retenue permettent le remplacement du joint d'huile en quelques minutes. Pas besoin de retirer tout le mât du camion.

04

Sept modèles standards

Alésage Φ60 à Φ100, tige Φ25 à Φ40, course 32 à 193 mm. Couvre la plupart des applications de chariots élévateurs de 1,5 à 18 tonnes sans commande d'outillage personnalisé.

05

Assistance OEM

Envoyez une marque et un modèle de chariot élévateur, ou un numéro de dessin. Raydafon effectue une rétro-ingénierie, échantillonne et propose un lot personnalisé sur le même dessin.

06

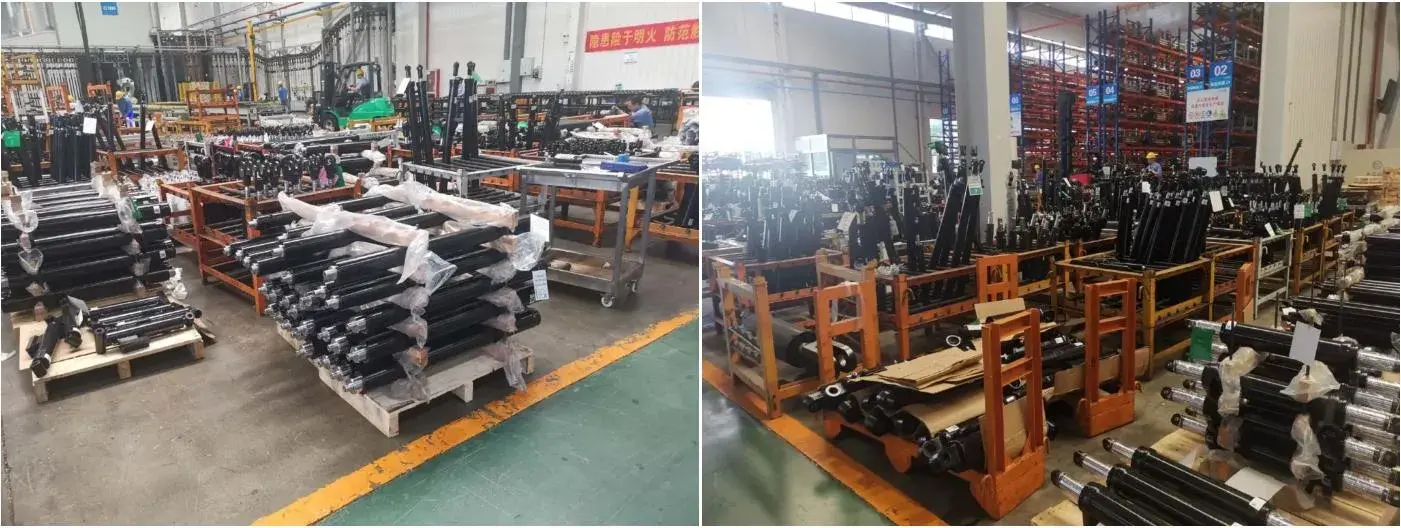

Approvisionnement direct d'usine

Produit dans la propre usine de Raydafon. Les clients traitent avec le fabricant et non avec un commerçant. Réponse après-vente rapide et qualité de lot stable.

Où les vérins d'inclinaison de chariot élévateur sont utilisés

  • A
    Chargement et déchargement d'entrepôt

    Chargement de conteneurs, prélèvement de palettes et transfert d'étagères où l'opérateur doit niveler la charge avant de la soulever. Un contrôle précis de l'angle empêche le déplacement de la cargaison.

  • B
    Opérations de levage d’usine

    Charges industrielles lourdes ou irrégulières où le chariot élévateur doit incliner le mât vers l'avant ou vers l'arrière pour équilibrer la charge pendant le cycle de levage.

  • C
    Chiffre d'affaires portuaire et logistique

    Environnements à cycles intensifs continus où le vérin d'inclinaison effectue des milliers de cycles par équipe. Des joints assortis et une faible usure lui permettent de fonctionner sans fuites.

  • D
    Distribution de pièces de rechange et de rechange

    Concessionnaires de chariots élévateurs et fournisseurs de pièces de rechange qui ont besoin d'un vérin d'inclinaison fiable équivalent au fabricant d'origine pour les camions de 1,5 à 18 tonnes. Stock d’entrepôt et production personnalisée disponibles.

Feuille de spécifications de commande

Couverture du tonnage
Chariots élévateurs de 1,5 à 18 tonnes
Pression de travail
7-14 MPa (pic testé jusqu'à 18,1 MPa sur certains modèles)
Diamètre d'alésage
Φ60 à Φ100 mm
Diamètre de la tige
Φ25 à Φ40 mm
Accident vasculaire cérébral
32 à 193 mm
Distance d'installation
109 à 565 mm
Poids unitaire
3,4 à 22kg
Port/interface
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Assemblée
Fixation par vis + connexion par bague de retenue pour un remplacement rapide du joint
Jeu de joints
Racleur anti-poussière, joint en U, joint de tige, joint de trou, bague arrière, joint torique, bague d'usure, bague du
Personnalisation
Alésage personnalisé, tige, course, distance d'installation, type de port ; Emballage OEM et marque privée
Quantité minimale de commande
50 unités par modèle
Délai de livraison en gros
25-35 jours après l'approbation du dépôt et du dessin
Base de devis
Modèle et tonnage du chariot élévateur, exigences d'alésage/course, taille du port, quantité, port de destination

Comment votre commande transite par Raydafon

  1. 01

    Dossier de candidature

    Envoyez la marque et le modèle du chariot élévateur, le tonnage, l'alésage/la tige/la course requis, la taille du port, la quantité et le port de destination.

  2. 02

    Sélection du modèle

    Raydafon confirme si un modèle standard (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) convient ou si une construction personnalisée est requise.

  3. 03

    Approbation des échantillons et des dessins

    Pour les constructions personnalisées, Raydafon effectue une rétro-ingénierie de la pièce OEM, produit un échantillon et confirme l'alésage, la course, la distance d'installation et les dimensions du port avec l'acheteur.

  4. 04

    Usinage de corps de cylindre et de tige

    Le corps du cylindre en acier à haute résistance est affûté selon les tolérances. La tige de piston est rectifiée et chromée dur pour résister à l'usure.

  5. 05

    Assemblage et test de pression

    Le piston, les joints, la douille de guidage et la chape sont assemblés. Le cylindre est testé sous pression pour détecter les fuites et la course fluide à la pression nominale.

  6. 06

    Emballage et expédition

    Les cylindres sont emballés dans des caisses en bois avec de l'huile antirouille et des embouts de protection. Expédié par voie maritime, aérienne ou express avec liste de colisage, facture et rapport d'inspection.

Documentation et support qualité

  • ✓
    Certificat matériel

    Certificat de matériau du corps du cylindre et de la tige, fiche technique du composé d’étanchéité fournie avec chaque expédition.

  • ✓
    Rapport de test de pression

    Chaque cylindre est testé sous pression à la pression nominale avant l'emballage. Les fuites, la douceur de la course et le raccord des ports sont enregistrés.

  • ✓
    Dossier d'inspection dimensionnelle

    Alésage, tige, course, distance d'installation et dimensions de port enregistrées par rapport aux spécifications commandées ou au dessin du client.

  • ✓
    Emballage d'exportation

    Caisse en bois avec huile antirouille et embouts de protection. Grands lots de bouteilles palettisés et sanglés pour le fret maritime.

Foire aux questions

Qu'est-ce qu'un vérin d'inclinaison pour chariot élévateur ?

Un vérin d'inclinaison de chariot élévateur est un vérin hydraulique qui contrôle l'inclinaison vers l'avant et vers l'arrière du mât et des fourches. C'est l'un des composants essentiels du système hydraulique du chariot élévateur, aux côtés du vérin de levage et du vérin de direction. Lorsque l'opérateur déplace le levier d'inclinaison, le vérin s'étend ou se rétracte, ce qui fait tourner le mât autour de son pivot inférieur et modifie l'angle de la fourche.

Quelle gamme de tonnage couvre Raydafon ?

Raydafon produit des vérins d'inclinaison pour chariots élévateurs de 1,5 à 18 tonnes. Les modèles standard couvrent des diamètres d'alésage de Φ60 mm à Φ100 mm, des diamètres de tige de Φ25 mm à Φ40 mm et des courses de 32 mm à 193 mm. Des alésages et des courses personnalisés sont disponibles pour les marques de chariots élévateurs OEM.

Quelle pression de service le cylindre peut-il supporter ?

Le cylindre est conçu pour une pression de service de 7 à 14 MPa sur toute la gamme de modèles standard, avec une capacité de pression maximale testée à 18,1 MPa sur des modèles spécifiques tels que le S16N450-600000-001Z et le RTE35M300-600000-500.

Quels matériaux et joints sont utilisés ?

Le corps du cylindre et la tige de piston sont en acier à haute résistance. Le jeu de joints comprend un racleur anti-poussière, un joint en U, un joint de tige, un joint de trou, une bague arrière, un joint torique, une bague d'usure et une douille. Les joints utilisent un composé résistant à l'usure, ce qui garantit de faibles fuites d'huile et une faible usure dans les entrepôts poussiéreux ou dans les environnements humides.

La maintenance est-elle difficile ?

Le cylindre utilise une fixation par vis et une connexion par bague de retenue. Le personnel de maintenance peut remplacer le joint d'huile ou dépanner le cylindre en dévissant les vis et en retirant la bague de retenue. Cela peut être fait en quelques minutes sans retirer tout le mât du chariot élévateur.

Raydafon peut-il produire des cylindres OEM pour une marque spécifique de chariot élévateur ?

Oui. Raydafon prend en charge la production OEM sur la base d'un dessin client ou d'un échantillon existant. Envoyez la marque et le modèle du chariot élévateur, le diamètre d'alésage, le diamètre de la tige, la course, la distance d'installation, la taille et la quantité du port, et Raydafon vous proposera un vérin d'inclinaison personnalisé.

Quel est le MOQ et le délai de livraison ?

MOQ est de 50 unités par modèle. Le délai de livraison en vrac est de 25 à 35 jours après l'approbation du dépôt et du dessin, en fonction de la complexité du modèle et de la quantité commandée.

Comment demander un devis ?

Envoyez le modèle et le tonnage de votre chariot élévateur, le diamètre d'alésage requis, le diamètre de la tige, la course, la distance d'installation, la taille du port, la quantité et le port de destination. Raydafon répondra avec un devis FOB Ningbo, un délai de livraison et des détails d'emballage.

Prêt à vous procurer des vérins d'inclinaison de chariot élévateur personnalisés ?

Envoyez le modèle et le tonnage de votre chariot élévateur, les exigences d'alésage/course, la taille du port et la quantité commandée. Raydafon confirmera le modèle ou concevra une construction personnalisée, puis proposera un devis FOB Ningbo avec le délai de livraison et les détails d'emballage.

Demander un devis maintenant
envoyer une demande
