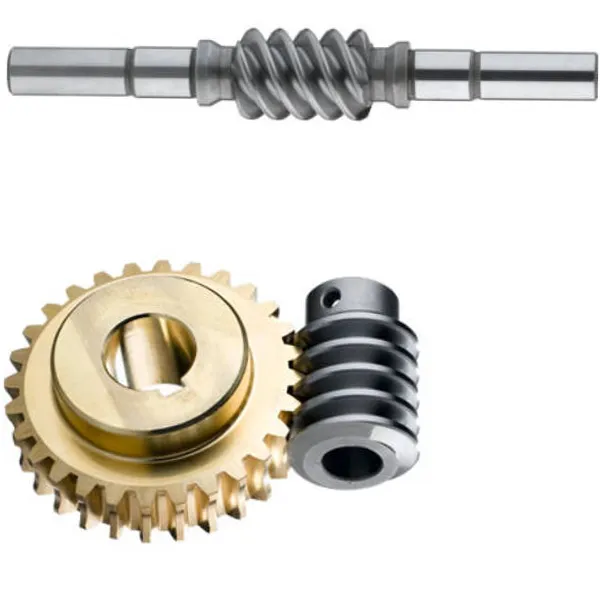

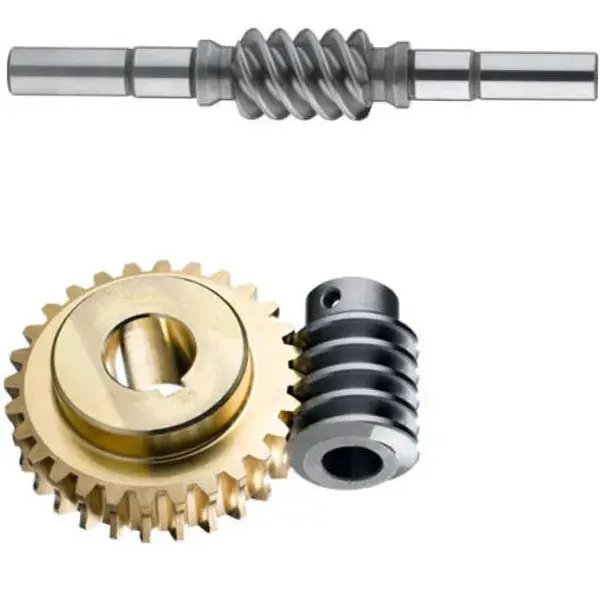

Équipement de vers duplex

Spécification du produit

Un engrenage à ver à plomb duplex ou à double plomb comporte un ver avec des flancs conçus avec des modules légèrement différents et des quotients de diamètre, créant des angles de plomb distincts sur chaque profil dentaire. Il en résulte une augmentation progressive de l'épaisseur des dents le long de la longueur du ver et de rétrécissement des espaces de fil, permettant un contrôle précis des contrecoups.

Sur la roue de vision, les modules différents produisent des coefficients de modification d'addendum uniques et des diamètres de cercle de roulement sur chaque flanc, formant des profils avant et arrière distincts. Cependant, l'épaisseur des dents et les lacunes restent cohérentes autour de la circonférence de la roue.

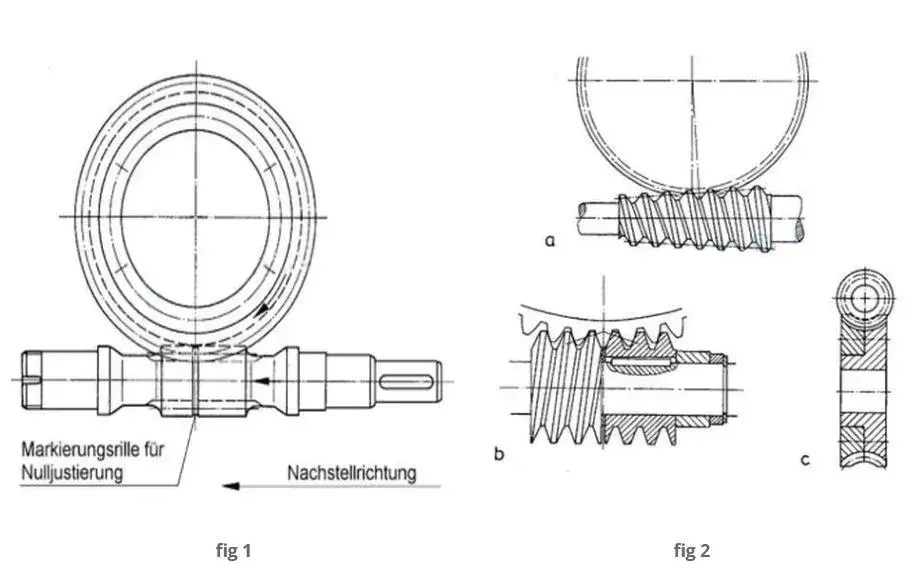

Le contrecoup est ajusté en décalant axial le ver pour aligner l'épaisseur de dent appropriée avec la roue, atteignant le niveau de contrecoup souhaité (voir Fig. 1). Cette méthode permet un réglage de réaction facile et précis lors de l'installation et un réglage continu pour les engrenages usés sans affecter le contact dentaire ni le maillage.

Les méthodes alternatives de réglage des contrecoups comprennent: la modification de la distance centrale à l'aide d'un concentrateur excentrique pour l'arbre et la roue de vers; se déplaçant axialement un ver effilé (Fig. 2a); diviser le ver en deux parties qui peuvent être tournées ou déplacées les unes par rapport aux autres (Système OTT, Fig. 2B); ou diviser la roue en deux disques réglables (Fig. 2C).

Note de mise en garde de l'assemblage

Nos engins de vers duplex Raydafon ont des modules dentaires différents sur les côtés gauche et droit, de sorte que les engrenages de vers doivent être alignés avec précision lors de l'installation. Voici quelques étapes clés à retenir:

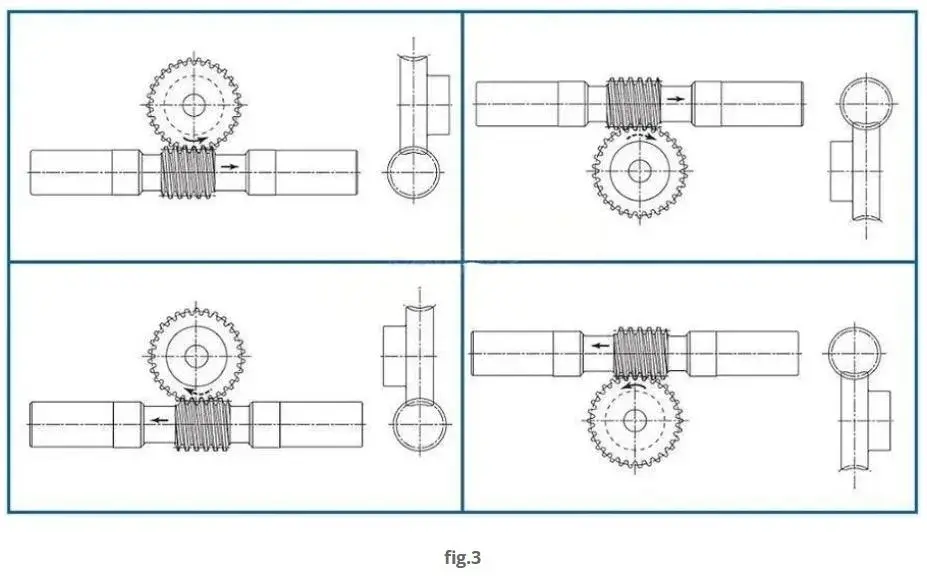

Avant l'installation, vérifiez la marque de direction de l'assemblage. Chaque engrenage à double ver et engrenage de ver a une flèche dessus, qui est la "boussole" de l'installation. Lors de l'installation, de l'avant, vous devez vous assurer que les flèches de l'engrenage et du point d'engrenage de vers dans la même direction (voir figure 3). Si la direction de la flèche est inversée ou mal alignée, la distance centrale de l'engrenage de ver sera trop grande et elle ne conviendra pas. Même s'il est à peine installé, le maillot de vitesse aura des problèmes, et il ne faudra pas longtemps pour que les dents soient frappées ou coincées, ce qui retardera les choses!

Vérification de la position de référence

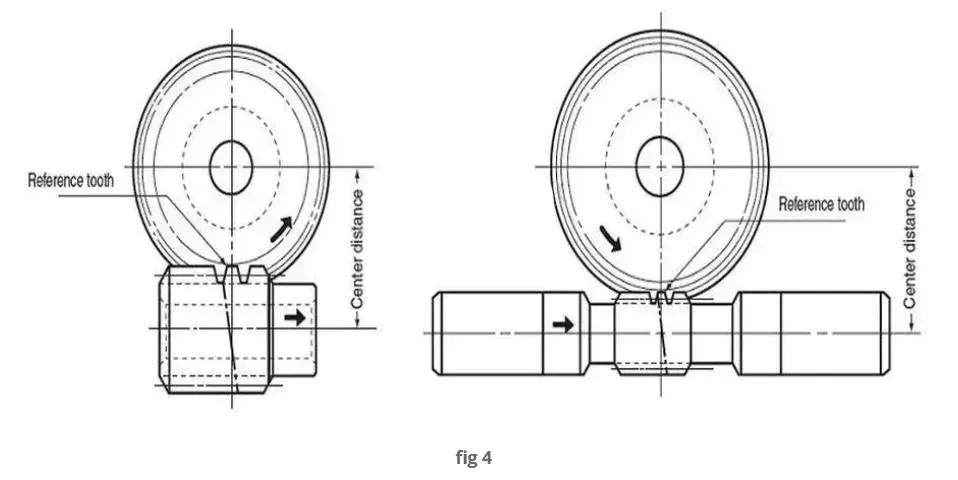

Un V-Groove (60 °, 0,3 mm de profondeur) sur la périphérie de la pointe de la dent de ver duplex marque la dent de référence. L'ensemble d'engrenages atteint un contrecoup près de zéro (± 0,045) lorsque cette dent de référence s'aligne sur le centre de rotation de la roue de ver à la distance centrale spécifiée «A» (voir Fig. 4).

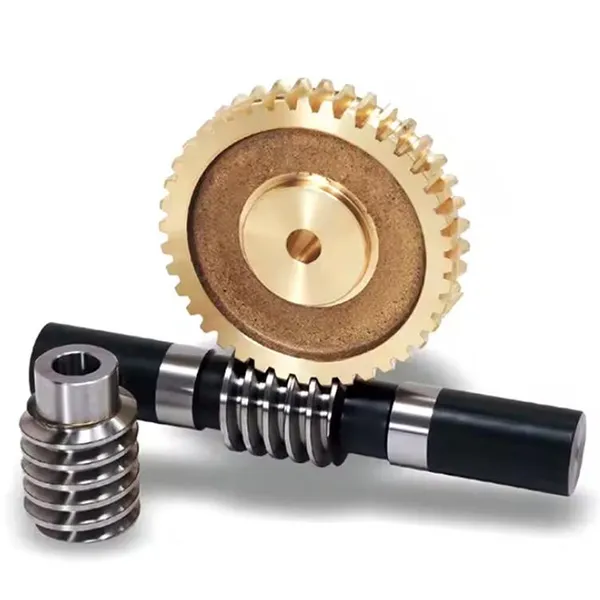

Caractéristiques du produit

Raydafon, un fabricant établi de longue date dans le domaine de la transmission mécanique en Chine, est depuis longtemps un fournisseur de confiance de nombreux fabricants de machines en offrant aux clients des engrenages de verres en duplex de haute qualité à des prix abordables avec l'artisanat exquis de ses propres maîtres d'usine. Nos produits sont conçus pour des conditions de travail complexes, et les trois avantages de base rendent le fonctionnement de l'équipement plus sans souci.

Conception du double module, transmission plus efficace: les engrenages de vers duplex de Raydafon utilisent différents modules sur les surfaces dentaires gauche et droite, tout comme l'installation d'un "moteur double" sur l'équipement. Les engrenages en alliage en alliage en cuivre à haute résistance sont assortis avec des vers en acier en alliage forgé de précision. Après huit meulages manuels, la morsure est serrée et ne glisse pas, et l'efficacité de transmission est 20% plus élevée que celle des engrenages de vers ordinaires. Une usine de machines textiles à Zhejiang a rapporté qu'après avoir remplacé nos engrenages de vers duplex, la consommation d'énergie de l'équipement a été beaucoup réduite.

Transmission en deux étapes, couple élevé et faible bruit: la structure de transmission unique en deux étapes double le couple des engrenages de ver duplex, tout en gardant le bruit de course encore plus bas. Qu'il s'agisse du réglage de précision de précision des machines-outils lourdes ou du fonctionnement continu de l'équipement de transfert grand, il peut être facilement manipulé. Une usine de transformation des aliments à Guangdong a déclaré que l'équipement avait utilisé beaucoup de bruit lors de la course, mais après avoir changé nos produits, l'atelier est beaucoup plus silencieux.
