Comment les engrenages coniques améliorent-ils la transmission de puissance ?

Une transmission efficace de la puissance constitue l’épine dorsale des systèmes mécaniques modernes. Des lignes d'automatisation industrielle aux équipements miniers lourds, la capacité à transférer le couple en douceur entre les arbres qui se croisent détermine les performances, la fiabilité et la durée de vie de l'équipement. Alors, comment les engrenages coniques améliorent-ils la transmission de puissance ? La réponse réside dans leur géométrie, la conception des dents, la sélection des matériaux et la précision de fabrication.

Les engrenages coniques sont spécialement conçus pour transmettre la puissance entre des arbres qui se croisent, généralement à 90 degrés. Lorsqu'ils sont conçus et fabriqués avec un contrôle strict des tolérances, ils réduisent les pertes d'énergie, minimisent les vibrations et optimisent la sortie de couple. Chez Raydafon Technology Group Co., Limited, notre équipe d'ingénierie se concentre sur la géométrie des engrenages à haute efficacité et sur la technologie d'usinage avancée pour garantir que chaqueÉquipement de précisionoffre des performances de transmission stables même dans des conditions de charge élevée et de vitesse élevée.

Table des matières

1. Que sont les engrenages coniques et comment fonctionnent-ils dans les systèmes de puissance angulaires ?
2. Pourquoi la fabrication de précision affecte-t-elle directement l’efficacité de la transmission ?
3. Comment les matériaux avancés et les traitements de surface améliorent-ils la durabilité ?
4. Où les engrenages coniques hautes performances sont-ils couramment utilisés ?
5. Résumé
6. FAQ

Que sont les engrenages coniques et comment fonctionnent-ils dans les systèmes de puissance angulaires ?

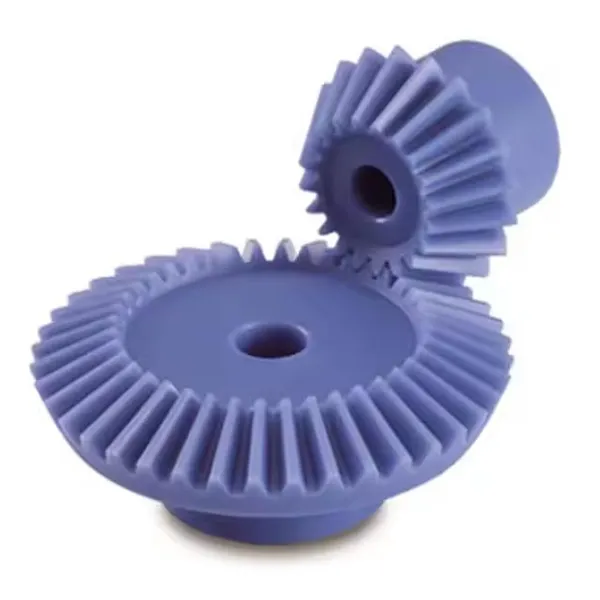

Les engrenages coniques sont des composants mécaniques conçus pour transmettre le mouvement et le couple entre des arbres qui se croisent. Contrairement aux engrenages droits, qui fonctionnent sur des arbres parallèles, les engrenages coniques fonctionnent selon un angle, le plus souvent de 90 degrés. Leur surface à pas conique leur permet de convertir efficacement le sens de rotation tout en maintenant la stabilité du couple.

Principe de fonctionnement de base

• Entrée de puissance d'un arbre d'entraînement
• Transfert de couple grâce à des dents coniques engrenées
• Redirection angulaire du mouvement de rotation
• Transmission du couple de sortie à l'arbre mené

La géométrie des dents d'engrenage joue un rôle déterminant dans les performances. Les engrenages coniques en spirale offrent un engagement plus fluide que les engrenages coniques droits. Les engrenages hypoïdes permettent le décalage de l'arbre tout en augmentant la capacité de couple. Chez Raydafon Technology Group Co., Limited, notre usine produit plusieurs configurations d'engrenages coniques pour répondre à différentes exigences de couple, de vitesse et d'alignement.

Paramètres clés du produit de notre équipement de précision

Chaque engrenage de précision fabriqué dans notre usine est soumis à une inspection des dents d'engrenage, à des tests de faux-rond et à une analyse des modèles de contact pour garantir la stabilité de la transmission. Raydafon Technology Group Co., Limited applique la technologie de coupe et de meulage d'engrenages CNC pour maintenir un contrôle de tolérance au niveau du micron. En optimisant la géométrie des dents, nos conceptions réduisent le frottement de glissement et augmentent le rapport de contact. Cela améliore le transfert de couple tout en minimisant la perte d'énergie. Le résultat est une efficacité mécanique plus élevée et une durée de vie opérationnelle plus longue.

Pourquoi la fabrication de précision affecte-t-elle directement l’efficacité de la transmission ?

L'efficacité de la transmission dépend fortement de la précision de la fabrication. Même des écarts mineurs dans le profil ou l’alignement des dents peuvent provoquer des vibrations, du bruit et une usure prématurée. C'est pourquoi la qualité de Precision Gear détermine si les engrenages coniques améliorent réellement la transmission de puissance.

Facteurs influençant l’efficacité de la transmission

• Précision du profil des dents
• Contrôle de la rugosité des surfaces
• Concentricité des engrenages
• Tolérance de jeu
• Consistance du traitement thermique

Raydafon Technology Group Co., Limitéeinvestit dans des systèmes avancés de taille d'engrenages Gleason et Klingelnberg. Notre usine utilise également des machines à mesurer tridimensionnelles pour vérifier la précision dimensionnelle avant expédition.

Améliorations de l'efficacité grâce à l'ingénierie de précision

• Perte d’énergie mécanique réduite
• Température de fonctionnement inférieure
• Répartition améliorée de la charge
• Diminution des vibrations et du bruit
• Durée de vie prolongée des roulements

Notre équipe d'ingénieurs veille à ce que chaque engrenage de précision réponde à des normes strictes d'équilibrage dynamique. Cela garantit des performances stables à des vitesses de rotation élevées. Des modèles de contact dentaires appropriés augmentent la surface portante et réduisent la concentration de contraintes localisées. Grâce à des processus de meulage de dents optimisés, Raydafon Technology Group Co., Limited obtient un engagement de maillage plus fluide. Cela réduit les pertes par friction et améliore considérablement l’efficacité de la transmission.

Comment les matériaux avancés et les traitements de surface améliorent-ils la durabilité ?

Le choix des matériaux joue un rôle décisif dans la résistance et la durabilité des engrenages. Les engrenages coniques fonctionnent souvent sous des charges de couple et de choc élevées. Choisir le bon alliage et appliquer un traitement thermique approprié garantit une fiabilité à long terme.

Avantages matériels

• 20CrMnTi offre d'excellentes performances de carburation
• 42CrMo offre une résistance élevée au noyau
• Les aciers alliés améliorent la résistance à la fatigue
• L'acier inoxydable améliore la résistance à la corrosion

Notre usine sélectionne les matériaux en fonction de la demande de couple, de la vitesse de rotation et des conditions environnementales. Raydafon Technology Group Co., Limited suit des procédures d'inspection métallurgique strictes pour garantir l'intégrité structurelle.

Avantages du traitement de surface

• La cémentation augmente la dureté de la surface
• La nitruration améliore la résistance à l'usure
• Le grenaillage améliore la résistance à la fatigue
• Le meulage de précision réduit la rugosité de la surface

Chaque engrenage de précision est traité selon des cycles de traitement thermique contrôlés pour obtenir une répartition uniforme de la dureté. La finition de surface réduit les micropiqûres et prolonge la durée de vie. Grâce à des innovations et des tests continus en matière de matériaux, Raydafon garantit que nos produits conservent des performances optimales même dans des environnements industriels exigeants.

Où sont les hautes performancesEngrenages coniquesCouramment appliqué ?

Les engrenages coniques sont largement utilisés dans les industries qui nécessitent un transfert de puissance directionnel et une densité de couple élevée.

Principaux domaines d'application

• Différentiels automobiles
• Systèmes d'automatisation industrielle
• Équipement minier et lourd
• Machines agricoles
• Systèmes de transmission pour éoliennes
• Robotique et contrôle de mouvement de précision

Raydafon Technology Group Co., Limited fournit des solutions d'engrenages de précision aux clients OEM mondiaux. Notre usine prend en charge des services de conception personnalisés pour répondre aux exigences spécialisées en matière de transmission. Dans les applications robotiques, la précision affecte directement la précision du positionnement. Dans les systèmes automobiles, la durabilité détermine la sécurité et la fiabilité. Notre équipe d'ingénierie conçoit des engrenages adaptés à chaque condition de travail spécifique. En combinant un usinage avancé, une conception de dents optimisée et un contrôle qualité rigoureux, Raydafon Technology Group Co., Limited garantit des performances constantes dans divers secteurs industriels.

Résumé

Alors, comment les engrenages coniques améliorent-ils la transmission de puissance ? La réponse réside dans leur capacité à rediriger efficacement le couple entre les arbres qui se croisent, à réduire les pertes par friction grâce à une géométrie des dents optimisée et à maintenir la stabilité grâce à une fabrication de précision. Lorsqu'ils sont combinés à des matériaux avancés et à un traitement thermique contrôlé, les engrenages coniques offrent une capacité de charge élevée, de faibles vibrations et une durée de vie prolongée.

Chez Raydafon Technology Group Co., Limited, chaque engrenage de précision est produit selon des normes de qualité strictes. Notre usine intègre l'optimisation de la conception, la science des matériaux et l'usinage CNC avancé pour fournir des solutions de transmission fiables. Si vous recherchez des engrenages coniques hautes performances adaptés à votre application,contactez notre équipeaujourd'hui pour discuter de vos exigences techniques et recevoir un devis personnalisé.

FAQ

Q1 : Comment les engrenages coniques améliorent-ils la transmission de puissance ?
Les engrenages coniques améliorent la transmission de puissance en transférant efficacement le couple entre les arbres qui se croisent tout en minimisant les pertes par friction. Leur géométrie de dent conique augmente le rapport de contact, réduit les vibrations et améliore la répartition de la charge, ce qui se traduit par une efficacité mécanique plus élevée et une durée de vie plus longue.

Q2 : Quelle est la différence entre les engrenages hélicoïdaux et coniques droits ?
Les engrenages coniques droits ont des dents linéaires et conviennent aux applications à faible vitesse. Les engrenages coniques en spirale comportent des dents incurvées qui offrent un engagement plus fluide, une capacité de charge plus élevée et un bruit réduit, ce qui les rend idéaux pour les systèmes à grande vitesse et à usage intensif.

Q3 : Pourquoi la précision des engrenages est-elle importante pour l'efficacité de la transmission ?
Une plus grande précision des engrenages réduit le jeu, les vibrations et la répartition inégale de la charge. L'usinage de précision garantit des modèles de contact dentaire appropriés, ce qui minimise la perte d'énergie et améliore la stabilité du couple dans les environnements industriels exigeants.

Q4 : Quels matériaux sont les meilleurs pour les engrenages coniques à forte charge ?
Les aciers alliés tels que 20CrMnTi et 42CrMo sont couramment utilisés en raison de leur excellente résistance et résistance à l'usure. Un traitement de carburation ou de nitruration approprié améliore encore la durabilité et la résistance à la fatigue sous de lourdes charges.

Q5 : Comment les engrenages coniques personnalisés peuvent-ils être conçus pour des applications spécifiques ?
Les engrenages coniques personnalisés sont conçus en analysant les exigences de couple, la vitesse de rotation, l'angle de l'arbre et les conditions environnementales. La modélisation CAO avancée, la simulation d'engrenages et l'usinage de précision garantissent des performances optimisées pour chaque application.
