Qu'est-ce qui affecte la capacité de charge des engrenages coniques ?

Les engrenages coniques jouent un rôle essentiel dans la transmission du mouvement et du couple entre les arbres qui se croisent, en particulier dans les systèmes industriels lourds tels que les transmissions automobiles, les équipements miniers, la propulsion marine, la robotique et les machines automatisées. Lorsque les ingénieurs évaluent les performances, une question centrale se pose toujours : qu'est-ce qui affecte la capacité de charge des engrenages coniques ? La réponse réside dans une combinaison de normes en matière de science des matériaux, de géométrie des engrenages, de traitement thermique, de finition de surface, de lubrification et de fabrication de précision. La capacité de charge n’est jamais déterminée par un seul paramètre. C’est le résultat d’un équilibre technique global.

Chez Raydafon Technology Group Co., Limited, nous concevons et fabriquons des systèmes d'engrenages de précision pour des applications exigeantes où la stabilité du couple, la résistance à la fatigue et la longue durée de vie ne sont pas négociables. Notre équipe d'ingénierie comprend que la capacité de charge détermine directement la fiabilité, la sécurité opérationnelle et le coût total du cycle de vie. Grâce à des processus de production contrôlés dans notre usine, à des systèmes d'inspection avancés et à une conception optimisée de la géométrie des dents, nous garantissons que chaque engrenage de précision répond aux normes internationales en matière de résistance et de durabilité. Cet article fournit une explication technique approfondie des facteurs qui influencentengrenage coniquecapacité de charge et comment une fabrication professionnelle garantit des performances constantes.

Table des matières

• Quel rôle jouent la sélection des matériaux et le traitement thermique dans la capacité de charge ?
• Comment la géométrie des engrenages influence-t-elle la répartition de la charge des engrenages coniques ?
• Pourquoi la précision de la fabrication détermine-t-elle les performances de charge réelles ?
• Résumé
• FAQ

Quel rôle jouent la sélection des matériaux et le traitement thermique dans la capacité de charge ?

La sélection des matériaux est la base de la capacité de charge des engrenages coniques. La résistance mécanique, le profil de dureté, la résistance à la fatigue et la résistance aux chocs d'un engrenage sont déterminés principalement par son matériau de base et son traitement thermique ultérieur. Sans une ingénierie appropriée des matériaux, même la géométrie d'engrenage la plus précise ne peut pas résister à un couple élevé ou à des contraintes cycliques.

1. Matériaux courants pour les engrenages coniques à forte charge

Dans notre usine, nous fabriquons généralementÉquipement de précisionproduits utilisant les aciers alliés suivants :

• 20CrMnTi pour les engrenages carburés nécessitant une dureté de surface élevée
• 42CrMo pour une transmission de couple moyenne à élevée
• 18CrNiMo7-6 pour les applications industrielles lourdes et minières
• Variantes en alliage inoxydable pour environnements corrosifs

Chaque matériau offre un équilibre différent entre la ténacité du noyau et la dureté de la surface. Par exemple:

2. Processus de traitement thermique qui améliorent la capacité de charge

Le traitement thermique influence directement la résistance à la fatigue en flexion et la résistance de contact avec la surface. Les principaux processus utilisés dans notre usine comprennent :

• Cémentation pour augmenter la teneur en carbone de la surface
• Trempe pour améliorer la dureté
• Trempe pour réduire la fragilité
• Nitruration pour la résistance à l'usure
• Trempe par induction pour un renforcement localisé

Les engrenages carburés développent une couche externe dure résistante aux piqûres tout en conservant un noyau résistant capable d'absorber les charges de choc. Cette conception à double structure améliore considérablement la capacité de charge. Raydafon Technology Group Co., Limited contrôle soigneusement la profondeur de carburation, généralement entre 0,8 mm et 1,5 mm en fonction de la taille du module.

3. Normes de résistance à la fatigue et de charge nominale

La capacité de charge des engrenages coniques est calculée selon les normes ISO et AGMA. Deux principaux modes de défaillance sont considérés :

• Rupture par fatigue de flexion à la racine de la dent
• Rupture par fatigue de contact sur le flanc de la dent

Une mauvaise sélection de matériaux diminue les deux valeurs de résistance. Nos solutions d'engrenages de précision sont soumises à une inspection métallographique et à des tests de dureté pour vérifier la cohérence structurelle avant expédition. En fin de compte, le matériau et le traitement thermique définissent le couple maximal théorique qu'un engrenage peut supporter. Sans une métallurgie correcte, les améliorations de la géométrie et de la lubrification ne peuvent pas compenser la faiblesse des fondations structurelles.

Comment la géométrie des engrenages influence-t-elle la répartition de la charge des engrenages coniques ?

Bien que le matériau fournisse la résistance, la géométrie détermine la manière dont cette résistance est utilisée. Une mauvaise répartition de la charge sur les surfaces dentaires réduit considérablement la capacité de charge réelle. Même l’acier à haute résistance échoue prématurément si la concentration des contraintes est excessive.

1. Paramètres géométriques clés

Les paramètres suivants influencent la capacité de charge des engrenages coniques :

• Module
• Nombre de dents
• Angle de pression
• Angle de spirale
• Largeur du visage
• Modification du profil des dents

Un module plus grand augmente l’épaisseur des dents, améliorant ainsi la résistance à la flexion. Une largeur de face plus large répartit la charge sur une plus grande zone de contact. Cependant, ces ajustements doivent s'aligner sur les contraintes de conception du système.

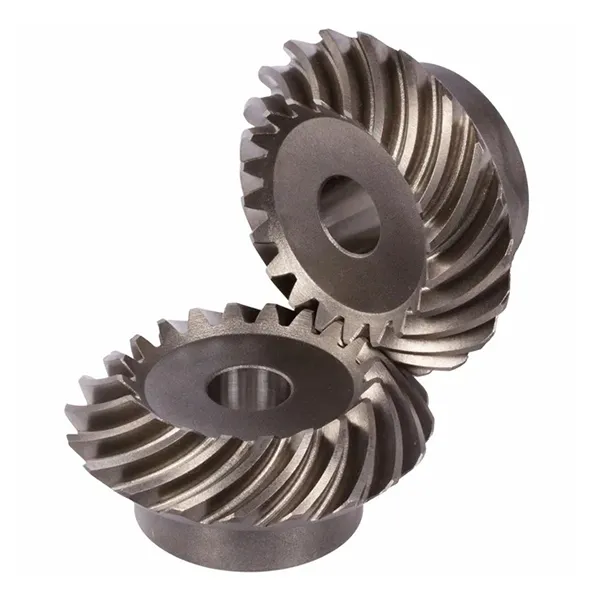

2. Engrenages coniques en spirale ou engrenages coniques droits

Les engrenages coniques en spirale offrent généralement une capacité de charge plus élevée que les engrenages coniques droits en raison de l'engagement progressif des dents. Cela réduit la charge d'impact et le bruit.Raydafon Technology Group Co., Limitéese spécialise dans la fabrication d’engrenages de précision en spirale pour les systèmes à couple élevé.

3. Optimisation du modèle de contact de charge

Des modèles de contact dentaire corrects évitent une surcharge localisée. Notre usine utilise un logiciel d'analyse des contacts des engrenages pour simuler :

• Erreur de transmission
• Répartition de la charge sous couple
• Impact de la dilatation thermique
• Effets de déflexion de l'arbre

Les modifications microgéométriques telles que le bombage et la correction des sondes aident à équilibrer les contraintes de contact. Cela améliore directement la capacité de charge opérationnelle en empêchant les piqûres prématurées.

4. Paramètres techniques de notre engrenage de précision conique

En optimisant la géométrie, nous garantissons que chaque engrenage de précision fonctionne dans des limites de contrainte sûres, même sous un couple maximal.

Pourquoi la précision de la fabrication détermine-t-elle les performances de charge réelles ?

La capacité de charge théorique d'un engrenage conique ne peut être atteinte que si la précision de fabrication est étroitement contrôlée. Les écarts dans le profil des dents, l'erreur de pas, le faux-rond ou l'état de surface réduisent considérablement la capacité de charge réelle.

1. Précision d'usinage

Une capacité de charge élevée nécessite un contrôle strict des tolérances. Notre usine utilise :

• Machines de découpe d'engrenages coniques en spirale CNC
• Centres d'usinage à cinq axes
• Rectifieuses d'engrenages
• Systèmes d'inspection MMT

Raydafon maintient un contrôle strict des tolérances dimensionnelles pour garantir une géométrie dentaire cohérente d’un lot à l’autre.

2. Finition de surface et meulage

Les engrenages au sol présentent une friction plus faible et une meilleure répartition des contacts. Le meulage de précision améliore :

• Stabilité du rapport de contact
• Réduction du bruit
• Formation d'un film lubrifiant
• Vie en fatigue

C'est pourquoi nos solutions d'engrenages de précision destinées aux applications à grande vitesse sont entièrement rectifiées plutôt que simplement fraisées.

3. Inspection et tests de qualité

La validation des performances de charge comprend :

• Test du modèle de contact dentaire
• Mesure de dureté
• Inspection par magnétoscopie
• Équilibrage dynamique

Raydafon Technology Group Co., Limited applique une inspection en plusieurs étapes avant expédition. Cela garantit que les calculs de capacité de charge se traduisent par une véritable durabilité opérationnelle. La précision de fabrication comble le fossé entre la conception et les performances sur le terrain. Même les matériaux haut de gamme ne peuvent compenser une mauvaise qualité d’usinage.

Résumé

Qu'est-ce qui affecte la capacité de charge des engrenages coniques ? La réponse réside dans une combinaison de résistance des matériaux, de géométrie optimisée, de traitement thermique contrôlé, de finition de surface et de précision de fabrication stricte. Chaque facteur contribue à la résistance à la fatigue en flexion et à la durabilité du contact avec la surface. Chez Raydafon Technology Group Co., Limited, nous intégrons une expertise métallurgique, une technologie d'usinage avancée et des normes d'inspection rigoureuses pour produire des systèmes d'engrenages de précision hautes performances adaptés aux demandes industrielles.

Si vous évaluez des fournisseurs d'engrenages pour des applications à couple élevé, notre équipe d'ingénierie est prête à soutenir votre projet avec une consultation technique et une production personnalisée.Contacter Raydafon Technology Group Co., Limitedaujourd'hui pour discuter de vos besoins et recevoir un devis détaillé.

FAQ

Q1 : Qu'est-ce qui affecte le plus la capacité de charge des engrenages coniques dans les applications industrielles ?
La résistance des matériaux et la qualité du traitement thermique ont généralement la plus grande influence car elles déterminent la fatigue par flexion et la résistance de contact de la surface. Cependant, la géométrie et la précision de l'usinage doivent correspondre aux propriétés du matériau pour obtenir des performances à pleine charge.

Q2 : Comment le traitement thermique améliore-t-il la capacité de charge des engrenages coniques ?
Le traitement thermique augmente la dureté de la surface tout en conservant un noyau résistant. Cette double structure empêche la fracture de la racine dentaire et les piqûres de surface sous des cycles de couple répétés.

Q3 : La précision des engrenages a-t-elle un impact sur la capacité de charge ?
Oui. Une plus grande précision réduit la concentration des contraintes et la répartition inégale des charges. Cela permet à l'engrenage de fonctionner en toute sécurité au plus près de sa limite de charge théorique sans usure prématurée.

Q4 : Pourquoi les engrenages coniques en spirale sont-ils préférés pour les systèmes à charge élevée ?
Les engrenages coniques en spirale s'engagent progressivement et répartissent la force plus uniformément sur la surface de la dent. Cela réduit la contrainte d'impact et augmente la capacité de charge effective par rapport aux engrenages coniques droits.

Q5 : Les conditions de lubrification peuvent-elles affecter la capacité de charge des engrenages coniques ?
Une lubrification adéquate empêche le contact métal sur métal et réduit la fatigue de la surface. Une lubrification inadéquate augmente la friction et la chaleur, réduisant ainsi la capacité de charge effective et raccourcissant la durée de vie.
