Vérins hydrauliques de direction et de levage arrière du tracteur
  • Vérins hydrauliques de direction et de levage arrière du tracteurVérins hydrauliques de direction et de levage arrière du tracteur
  • Vérins hydrauliques de direction et de levage arrière du tracteurVérins hydrauliques de direction et de levage arrière du tracteur

Vérins hydrauliques de direction et de levage arrière du tracteur

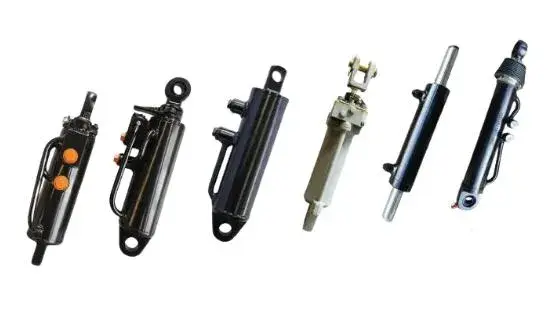

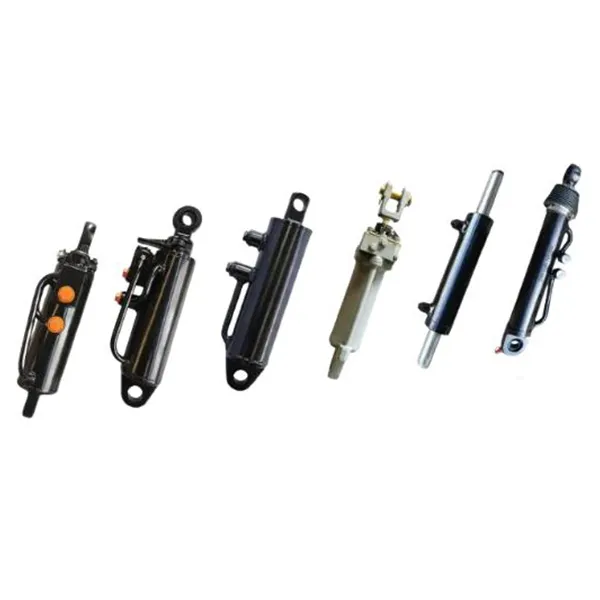

Vérins hydrauliques de direction et de levage arrière du tracteur — 7 modèles standard couvrant un alésage de 40 à 80 mm, une tige de 20 à 35 mm, une course de 120 à 200 mm et une distance de montage de 301 à 532 mm. Les modèles à levage arrière incluent le remplacement 800.55A.01 et les paires gauche/droite pour les liaisons bicylindres ; les modèles de direction à essieu avant utilisent une course plus courte pour une réponse plus rapide des roues. Les corps des cylindres sont en acier allié épaissi avec une tige de terre trempée et un racleur de poussière devant le joint principal. Envoyez votre ancien modèle de cylindre ou son alésage, sa course et sa distance de montage — nous confirmons le modèle correspondant et vous renvoyons un devis d'usine dans les 24 heures.

Remplacement OEM · Hydraulique agricole

Vérins hydrauliques de direction et de levage arrière de tracteur — 7 modèles, alésage de 40 à 80 mm, montage de 301 à 532 mm

Un vérin hydraulique de tracteur tombe en panne sur le terrain pour l'une des trois raisons suivantes : l'alésage est trop petit pour le levage charge, le joint de tige ne peut pas résister à la poussière et à la boue, ou la distance de montage ne correspond pas à la tringlerie que vous l'avons déjà. Cette page répertorie sept modèles standard qui couvrent la direction de l'essieu avant et le levage arrière à trois points. sur les plates-formes de tracteur courantes, avec alésage, tige, course et distance de montage indiqués pour chacun afin que vous puissiez faire correspondre un remplacement avant de commander.

7Modèles standards
40 à 80 mmDiamètre d'alésage
20 à 35 mmDiamètre de la tige
120-200 mmAccident vasculaire cérébral
301-532 millimètresDistance de montage
2Types de fonctions
CoutumeAlésage, course, ports

Tableau des modèles — Alésage, tige, course et distance de montage

Sept modèles standards pour le relevage arrière du tracteur et la direction de l'essieu avant
Modèle Alésage (mm) Tige (mm) Course (mm) Distance de montage (mm) Fonction
HSG55/32×125-324 55 32 125 324 Vérin de levage arrière du tracteur (paire gauche/droite)
HSG63/32×125-324 63 32 125 324 Vérin de levage arrière du tracteur (paire gauche/droite)
HSG63/35×120-301 63 35 120 301 Vérin de levage arrière du tracteur (paire gauche/droite)
HSG80/32×200-532 80 32 200 532 Vérin de levage arrière 800.55A.01
HSG40/20×175-323 40 20 175 323 Vérin de direction de l'essieu avant du tracteur
HSG40/25×176-520 40 25 176 520 Vérin de direction de l'essieu avant du tracteur
HSG50/30×175-465 50 30 175 465 Vérin de direction de l'essieu avant du tracteur

D'autres combinaisons d'alésage, de tige, de course et de distance de montage peuvent être réalisées selon le dessin. Si votre liaison utilise un Diamètre de broche ou angle de port différent, envoyez les dimensions et nous confirmerons le cylindre correspondant avant production.

Résumé des spécifications par fonction

Ce qui change entre les groupes de relevage arrière et de direction
Groupe de fonctions Plage d'alésage Gamme de cannes Plage de course Utilisation typique
Vérins de levage arrière 55 – 80 millimètres 32 – 35 mm 120 – 200 millimètres Attelage trois points, relevage d'outils lourds, remplacement 800.55A.01
Vérins de direction de l'essieu avant 40 – 50 mm 20 – 30 mm 175 – 176 millimètres Direction hydrostatique sur l'essieu avant, virages serrés en tournière

Les modèles à levage arrière utilisent un alésage plus grand car la charge de levage est transportée sur la tige du vérin pendant le transport. Les modèles de direction utilisent un alésage plus petit et une course plus longue pour permettre un changement d'angle de roue plus rapide à un débit plus faible.

Ce qui compte lorsque vous remplacez un cylindre de tracteur

01

La taille de l'alésage définit la force de levage

La force de levage est la surface d'alésage multipliée par la pression hydraulique. Un vérin de levage arrière d'alésage de 55 mm et un vérin de 80 mm Les cylindres d'alésage fonctionnant sur le même système hydraulique du tracteur ne produisent pas la même capacité de levage. Si tu es remplacement d'un vérin usé et l'outil tarde à se relever, vérifier les dimensions de l'alésage et de la tige contre la table avant de supposer que la pompe est en cause. Levérins hydrauliques pour tracteurLa page de catégorie répertorie la gamme la plus large si aucun des sept modèles ne correspond à votre liaison.

02

La surface de la tige et la qualité du joint déterminent la durée de vie

Un vérin de tracteur fonctionne dans la poussière, le lisier et la pulvérisation d'engrais. La tige est la première surface à souffrir : une fois que les piqûres commencent, le joint à lèvre ne peut plus tenir et l'huile s'écoule au-delà du racleur. Ce cylindre utilise un matériau trempé, tige de terre avec un revêtement anticorrosion multicouche, associée à un racleur de poussière en avant du joint principal afin les particules abrasives sont arrêtées avant qu'elles n'atteignent la lèvre d'étanchéité. Pour le côté direction en particulier, voir levérin hydraulique de directionpage.

03

La distance de montage doit correspondre à la tringlerie et non au nom du modèle

Deux cylindres peuvent partager le même alésage et la même course mais utiliser des centres fermés différents. Si la distance de montage est incorrect, l'attelage n'atteindra pas sa levée complète ou atteindra son point bas avant que l'outil ne soit levé. Le tableau ci-dessus indique la distance de montage pour chaque modèle, car c'est la dimension qui décide si le boulons du cylindre. Pour les tâches de levage au-delà de l'attelage à trois points, levérin de levage hydrauliquegamme couvre des courses plus longues et un tonnage plus élevé.

04

La position du port et la taille des broches sont les points de personnalisation

Lorsqu'un tracteur est plus ancien ou importé, le cylindre d'origine peut ne plus être disponible. Angle de bâbord, bâbord le filetage, le diamètre de la goupille et la largeur des yeux peuvent être ajustés pour correspondre à la tringlerie existante, de sorte que le cylindre s'adapte sans modifier le tracteur. Envoyez une photo ou un croquis de l'ancien cylindre avec les dimensions marquées et nous confirmera si un modèle standard fonctionne ou si un modèle modifié est nécessaire. Parcourez l'intégralitévérin hydrauliquecatalogue pour d'autres applications mobiles et agricoles.

Où ces cylindres sont utilisés

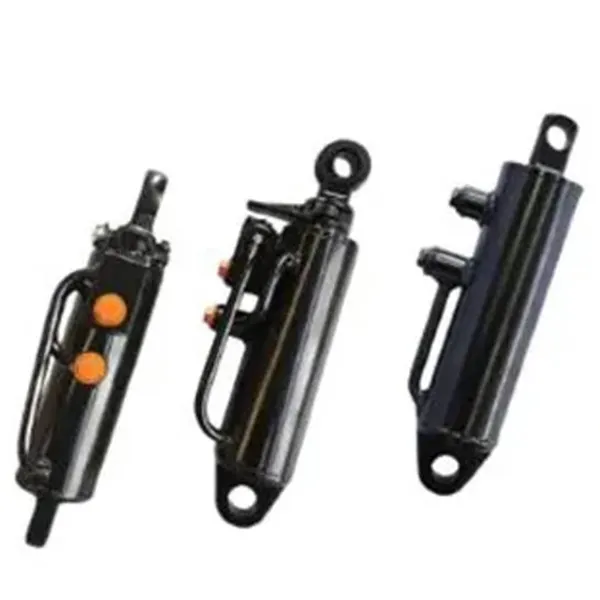

Relevage arrière trois points

Charrues, herses, semoirs et presses à balles portées sur le relevage arrière. Les vérins gauche et droit sont fournis par paire lorsque le tracteur utilise des vérins de levage jumelés.

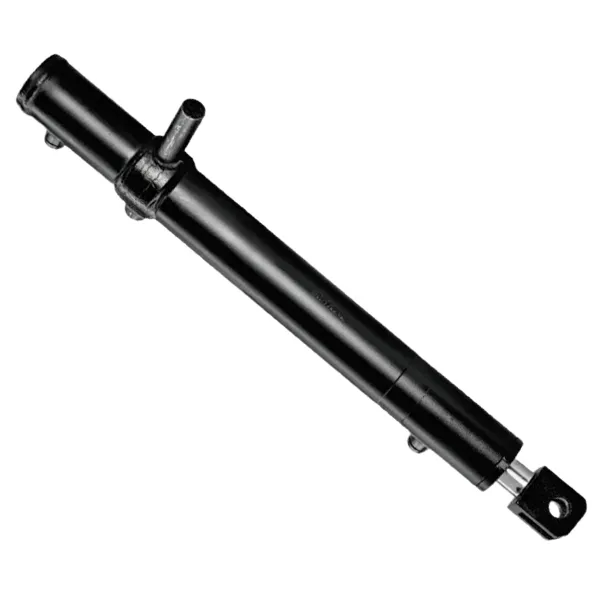

Direction de l'essieu avant

Direction hydrostatique sur les tracteurs qui utilisent un vérin à double effet sur l'essieu avant. Course plus courte, réponse plus rapide, rayon de braquage plus serré en tournière.

Remplacement OEM

Remplacement direct des numéros de pièces 800.55A.01 et courants de la série HSG. Distance de montage et position du port vérifiées par rapport à l'original avant expédition.

Constructions agricoles sur mesure

Récolteuses, pulvérisateurs et chargeuses spécialisées nécessitant un alésage, une course ou une extrémité de tige non standard. Produit selon dessin avec le même traitement de joint et de tige.

Associez un cylindre à la tringlerie de votre tracteur

Envoyez le numéro de modèle, ou l'alésage, la tige, la course et la distance de montage de votre ancien cylindre. Nous allons confirmez le modèle correspondant, vérifiez les dimensions du port et des broches et renvoyez un devis direct de l'usine - généralement dans les 24 heures. Des alésages et des courses personnalisés sont disponibles sur demande.
