Réducteurs à vis sans fin série WPDA — 13 tailles de châssis (40 à 250), rapports de 5:1 à 100:1, couple de sortie de 15 à 2 500 N·m, puissance d'entrée de 0,12 à 15 kW, boîtier en fonte IP65 avec lubrification forcée. La roue à vis sans fin est trempée et rectifiée selon HRC 58-62 ; un joint à double lèvre empêche la poussière de farine, le limon des champs et l'eau de lavage de pénétrer dans la cavité de l'engrenage. Des montages sur pied, à bride et à arbre creux sont disponibles, et l'arbre de sortie peut être usiné pour correspondre à votre moteur existant. Envoyez votre puissance d'entrée, le rapport requis et la bride du moteur - nous vous renvoyons un cadre correspondant, un dessin dimensionnel et un devis direct de l'usine dans les 24 heures.
4050607080100120135147155175200250

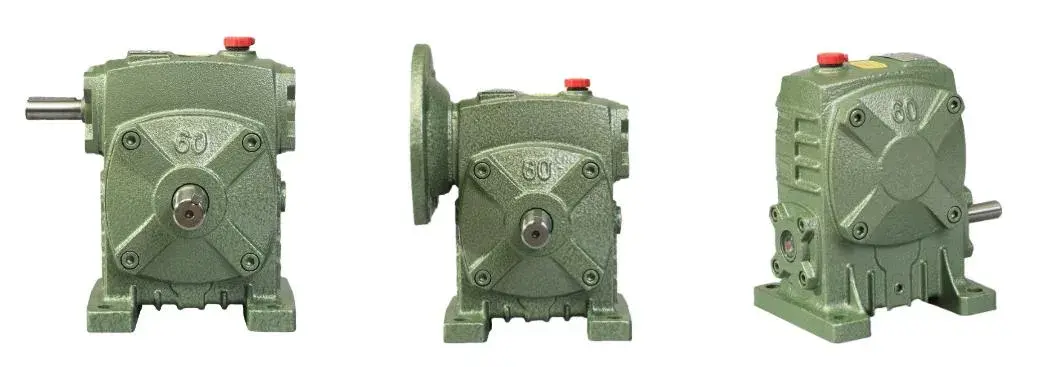

Réducteurs à vis sans fin série WPDA — Rapports 5:1 à 100:1, 15-2 500 N·m, boîtier en fonte IP65

Si vous recherchez un réducteur à vis sans fin pour un mélangeur, un convoyeur, une ligne d'emballage ou un outil agricole, les trois chiffres qui décidez s'il convient au rapport, au couple de sortie et à la bride du moteur. La série WPDA couvre les trois à travers treize tailles de châssis de 40 à 250, avec une puissance d'entrée de 0,12 kW à 15 kW et un boîtier en fonte qui détient IP65 sous lavage et poussière. Les tableaux ci-dessous vous permettent d'adapter un cadre à votre besoin sans ouvrir de catalogue.

Aperçu des spécifications

  • Tailles de cadre40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Puissance d'entrée0,12 kW – 15 kW
  • Rapport de réduction5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Couple de sortie15 N·m – 2 500 N·m
  • LogementFonte à haute résistance, résistante aux chocs et à la déformation
  • Roue à vis sans finTrempé et rectifié, surface dentée HRC 58–62
  • ProtectionIP65 — joint à double lèvre et joint d'huile squelette anti-poussière
  • MontagePied, bride ou arbre creux ; arbre de sortie usiné sur votre moteur
  • LubrificationCircuit de lubrification forcée, carter inférieur à 60 °C en service 24h/24 et 7j/7
WPDA Series Worm Gearboxes — cast iron housing worm reducer

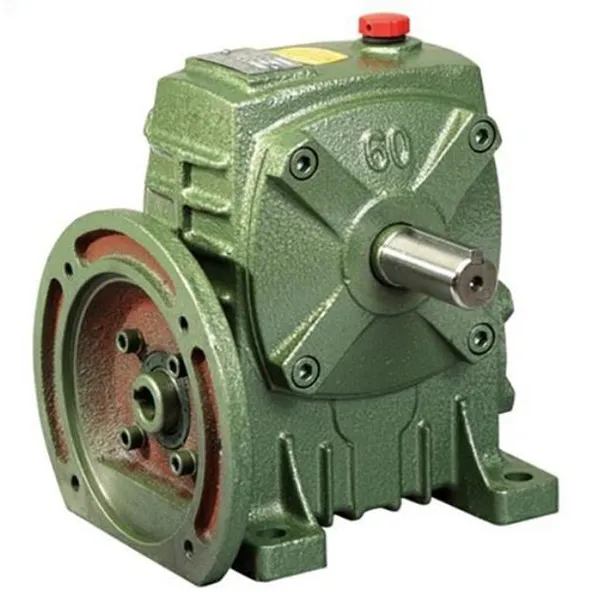

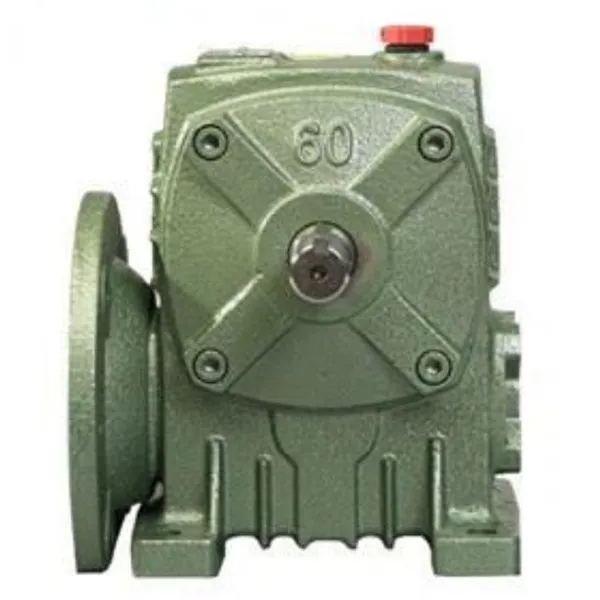

Réducteur à vis sans fin WPDA — carter en fonte, entrée bridée, arbre de sortie creux ou plein.

Où s’inscrit la WPDA

Transformation et mélange des aliments

Le verrouillage automatique maintient la palette lorsque le moteur s'arrête

Un rapport de 40:1 sur le WPDA-70 permet à une palette de mélange de grande capacité de démarrer sous charge sans caler. Quand la ligne s'arrête, la géométrie de la vis autobloquante empêche la pagaie de tomber sous son propre poids. Le Le joint à double lèvre empêche la poussière de farine de pénétrer dans l'huile, de sorte que l'intervalle d'entretien passe à environ six mois.

Eaux usées et tri

Boîtier en fonte et joint double lèvre contre l'humidité

Dans une usine de traitement des eaux usées ou de tri des déchets, c'est l'huile qui s'écoule au-delà d'un joint à lèvre usé qui tue les roulements. Le WPDA-100 utilise un boîtier en fonte antirouille et un joint à double lèvre ; le bruit de fonctionnement mesuré diminue d'environ 80 dB à 62 dB, ce qui est important pour les équipes de nuit dans les zones résidentielles.

Machines agricoles

Le rapport 60:1 triple le couple du tambour sur une abatteuse

Sur un batteur de moissonneuse-batteuse, un WPDA-80 60:1 multiplie par trois le couple moteur et améliore le battage. efficacité d'environ 25 %. L'arbre creux se monte directement sur l'arbre d'entraînement existant, de sorte que le cadre n'a pas besoin d'être réusiné. IP65 maintient le limon et la pluie hors de la cavité de l'engrenage.

Logistique & Levage

La disposition à angle droit permet d'économiser 30 % de l'espace d'installation

Sur les lignes de tri automatisées et les plates-formes élévatrices, la disposition des vis sans fin à angle droit permet au moteur de se placer à côté l'arbre mené plutôt que derrière lui. Un WPDA-60 25:1 offre un positionnement suffisamment fin pour le tri des colis sans servo. Les arbres de sortie peuvent être usinés pour correspondre aux moteurs importés, évitant ainsi une transmission complète échanger. Voir leRéducteur à vis sans fin série WPfourchette pour les droits à taux inférieur.

Tableau de sélection — Puissance, rapport et poids

Référence rapide sur la taille du châssis – puissance d'entrée nominale et poids
Taille Puissance d'entrée (kW) Plage de rapport Poids (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Le couple de sortie s'étend de 15 N·m pour la taille 40 à 2 500 N·m pour la taille 250. Si votre service nécessite un rapport en dehors des neuf étapes standard, demandez la paire la plus proche et nous confirmerons la vitesse de sortie et le couple réels.

Dimensions d'installation — Tailles de châssis 40 à 250

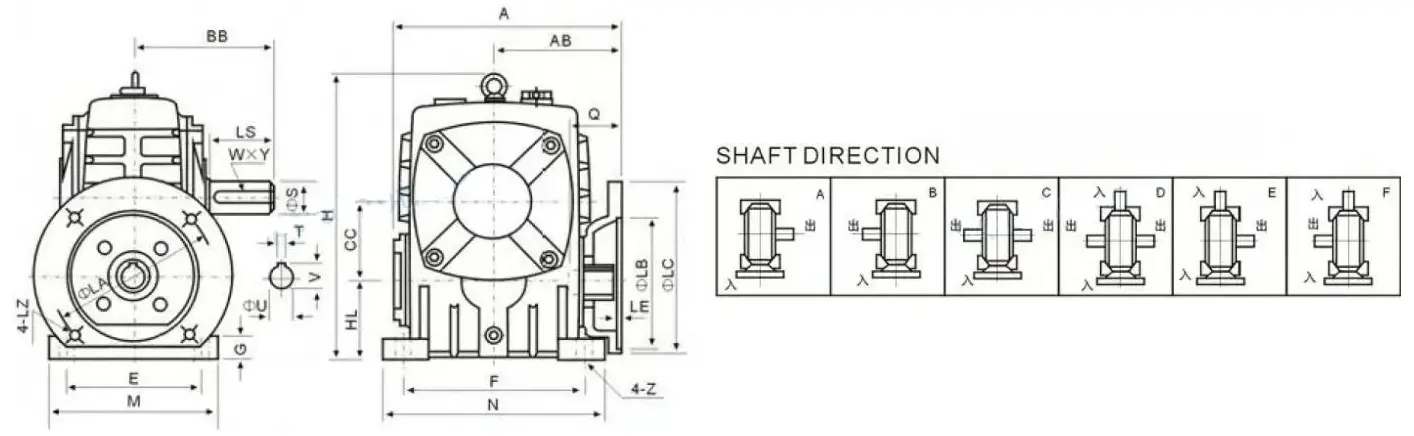

Dimensions de montage (mm) — A, AB, BB, H, HL, bride LA/LB/LC, trou d'entrée Q/U, arbre de sortie LS/S
Taille A AB BB H HL M N E F G Z LA KG CL LE LZ Q U T × V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Toutes les dimensions en millimètres. Sur mobile, faites glisser la table horizontalement pour atteindre les colonnes de bride et d'arbre. Envoyez votre cadre de moteur et la taille d'arbre de sortie requise et nous confirmerons la rangée correspondante avant de commander.
