Pourquoi la longueur de course est-elle essentielle lors du choix d’un vérin hydraulique ?

Lors de la sélection d'un vérin hydraulique pour toute application intensive, qu'il s'agisse d'équipement de construction, de machines agricoles ou d'automatisation industrielle, un paramètre prime sur les autres en dictant les performances, la sécurité et la longévité :longueur de course. La longueur de course détermine non seulement jusqu'où le vérin peut s'étendre ou se rétracter, mais influence également la configuration de montage, la résistance au flambage de la tige, la durée de vie du joint et la stabilité globale du système. Choisir une mauvaise longueur de course peut entraîner une défaillance mécanique catastrophique, des temps d'arrêt coûteux ou un fonctionnement inefficace. Dans ce guide complet, nous nous appuyons sur deux décennies d'expérience dans l'industrie pour expliquer pourquoi la longueur de course est la pierre angulaire de la sélection des vérins hydrauliques et comment prendre une décision éclairée et adaptée à vos besoins précis.

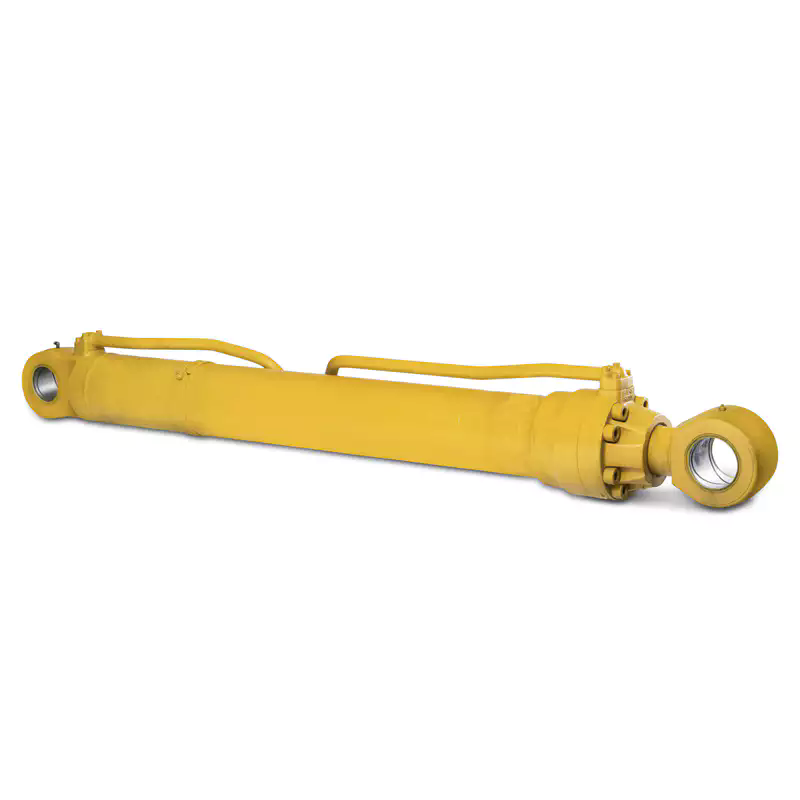

En tant que leader des solutions d'énergie fluidique,Raydafon Technology Group Co., Limitéea conçu et livré des milliers de produits personnalisésCylindre hydrauliqueunités à travers le monde. Notre usine suit des normes ISO strictes, garantissant que la course de chaque cylindre est optimisée pour les conditions réelles. Que vous remplaciez une unité existante ou conceviez un nouveau système, comprendre la nature critique de la longueur de course vous évitera des goulots d'étranglement en termes de performances et des coûts de réparation inattendus. Examinons en profondeur les mécanismes, les paramètres et les considérations pratiques qui font de la longueur de course un facteur décisif.

Qu'est-ce qui définit la longueur de course et pourquoi dicte-t-il les performances du vérin hydraulique ?

La longueur de course est la distance totale parcourue par une tige de piston depuis la position complètement rétractée (fermée) jusqu'à la position complètement déployée (ouverte). Bien que la définition semble simple, son impact se répercute sur toutes les facettes opérationnelles d'unCylindre hydraulique. Au cours de mes 20 années de travail avec des machines lourdes et des systèmes d'actionnement personnalisés, j'ai été témoin d'innombrables scénarios dans lesquels une inadéquation apparemment mineure de la longueur de course provoquait des pannes majeures. ÀRaydafon Technology Group Co., Limitée, notre équipe d'ingénieurs considère la longueur de course comme le pilier central autour duquel l'ensemble du cylindre est conçu. Nous expliquons ci-dessous pourquoi ce paramètre n'est pas négociable.

Premièrement, la longueur de course détermine directement l’amplitude de mouvement utilisable. Si la course est trop courte, l'équipement ne peut pas atteindre les positions requises ; si elle est trop longue, cela entraîne une course excessive, des collisions internes potentielles et un risque accru de flambage de la tige sous compression. De plus, la longueur de course influence la dynamique du joint. Des courses plus longues nécessitent un alignement plus précis pour éviter une usure inégale des joints de piston et des roulements de bielle. Notre usine a documenté que les cylindres avec des rapports course/alésage optimisés présentent une durée de vie des joints 40 % plus longue que les unités dépareillées disponibles dans le commerce.

Facteurs critiques liés à la longueur de la course

• Seuil de flambement des tiges :Plus la course est longue, plus le risque de défaillance du chargement de la colonne est élevé. Les ingénieurs doivent calculer la charge critique d'Euler en fonction de la longueur de course, du diamètre de la tige et du style de montage.
• Intégrité du joint :Les courses étendues augmentent le chemin de contact entre la tige et les joints. Notre usine utilise des joints en polyuréthane avancés qui s'adaptent à des courses plus longues tout en maintenant zéro fuite sous des cycles élevés.
• Longueur de guidage et de roulement :Des courses plus longues nécessitent des surfaces d'appui plus longues pour empêcher les forces latérales d'endommager le cylindre.Raydafon Technology Group Co., Limitéeintègre des chapeaux de roulement robustes pour gérer des courses jusqu'à 3 000 mm sans déviation.
• Contraintes d'espace de montage :La longueur de la course dicte les longueurs rétractées et étendues. De nombreux clients oublient que la longueur rétractée doit s'adapter aux cadres de la machine. Notre équipe de conception effectue toujours des contrôles d’interférences 3D.

Du point de vue des performances, la bonne longueur de course garantit que le vérin hydraulique fonctionne dans sa plage de pression prévue. Une course surdimensionnée peut introduire un volume de fluide hydraulique supplémentaire, réduisant ainsi le temps de réponse du système. À l’inverse, une course sous-dimensionnée impose des limitations mécaniques. Dans les applications à cycles élevés comme les presses plieuses ou la manutention de matériaux, la longueur de course affecte même l'efficacité énergétique. Par exemple, une course de 50 mm plus longue que nécessaire pourrait augmenter le temps de cycle de 15 %, ce qui aurait un impact direct sur la productivité. Par conséquent, avant de spécifier un cylindre, nousRaydafon Technology Group Co., Limitéecartographiez toujours l'ensemble du profil cinématique de la machine pour qu'il corresponde précisément à la longueur de course.

Comment la longueur de course affecte-t-elle la stabilité du montage et la résistance au flambage ?

La stabilité de montage est souvent la conséquence la plus sous-estimée d’un mauvais calcul de la longueur de course. Le style de montage d'un vérin hydraulique, qu'il s'agisse d'une chape, d'un tourillon, d'une bride ou d'un ergot, interagit avec la longueur de course étendue pour créer des moments et des charges latérales. Dans le laboratoire d’essais de notre usine, nous avons comparé des cylindres avec un alésage identique mais des courses différentes dans des conditions de charge latérale. Les résultats montrent systématiquement que lorsque la longueur de course augmente au-delà du rapport recommandé (rapport course/alésage > 8:1 pour les vérins à tirant standard), le vérin devient vulnérable au flambage et à la défaillance du support. Explorons cette relation en détail.

Lorsqu'un cylindre s'étend, la longueur de la tige non supportée augmente, la faisant agir comme une colonne soumise à une force de compression. Si la longueur de course est excessive par rapport au diamètre de la tige, même des charges modérées peuvent provoquer une flexion permanente ou une rupture catastrophique. C'est pourquoiRaydafon Technology Group Co., Limitéerecommande toujours de calculer la charge critique de flambement à l’aide de formules industrielles. Pour les applications mobiles telles que les camions-bennes ou les excavatrices, où les charges de choc sont courantes, nous augmentons souvent le diamètre de la tige ou incorporons des tubes d'arrêt pour réduire efficacement la longueur non supportée sans modifier la longueur de course.

Paramètres de stabilité clés affectés par la longueur de la course

• Force de la colonne :La formule de flambement d'Euler (Pcr = π²EI / (KL)²) montre que la charge critique diminue avec le carré de la longueur de course. Une augmentation de la course de 20 % réduit la résistance au flambement d'environ 30 %.
• Concentration de contrainte croissante :Les courses longues amplifient les forces de levier sur les supports de montage, les broches et les boulons. Notre usine utilise l'analyse par éléments finis (FEA) pour renforcer les points de montage lorsque la course dépasse 1,5 mètres.
• Déflexion sous charge :Des courses prolongées entraînent une déflexion plus importante de la tige, accélérant l'usure des joints et provoquant un alignement irrégulier du piston. Nous résolvons ce problème en utilisant des tiges chromées durcies par induction qui résistent à la flexion.
• Précision de guidage :Pour les cylindres à longue course, notre processus de fabrication intègre des roulements en bronze extra-longs pour répartir uniformément les charges radiales. Cette philosophie de conception est la norme pour tousCylindre hydrauliquemodèles que nous produisons.

D'un point de vue pratique, notre équipe a remplacé de nombreux vérins concurrents qui tombaient en panne en raison d'un flambage à des longueurs de course aussi faibles que 800 mm, mais avec des tiges sous-dimensionnées. Dans un projet de compacteur de déchets, nous avons conçu un cylindre avec une longueur de course de 1 800 mm, utilisant une tige de 100 mm de diamètre et un tube d'arrêt spécial pour réduire la longueur non supportée. Le résultat a été une augmentation de 300 % de la durée de vie par rapport aux unités précédentes. Cela démontre que la longueur de course n'est pas seulement une spécification dimensionnelle mais une décision technique critique pour la sécurité. Pour toute installation lourde, consulter des spécialistes commeRaydafon Technology Group Co., Limitéegarantit que votre vérin hydraulique résiste aux charges statiques et dynamiques sur toute sa plage de course.

Pourquoi la personnalisation de la longueur de course améliore l’efficacité globale du système ?

Bien que les longueurs de course standard soient largement disponibles, la personnalisation de la course en fonction de votre application exacte permet des gains d'efficacité significatifs. Au cours de mes décennies de conseil auprès des secteurs minier, de la construction et de l’agriculture, j’ai constaté que les cylindres à taille unique compromettent souvent la vitesse, la consommation d’énergie et l’intégration structurelle. ÀRaydafon Technology Group Co., Limitée, nous préconisons l’optimisation de la longueur de course car elle aligne directement la cinématique de l’actionneur avec le cycle de service de la machine. Voici comment une personnalisation précise augmente l’efficacité du système.

Premièrement, la longueur de course personnalisée élimine les déplacements morts. Les vérins standard peuvent avoir une course supplémentaire qui n'est jamais utilisée, mais le vérin nécessite toujours un volume de fluide hydraulique complet pour chaque cycle. Cette capacité gaspillée augmente la charge de la pompe et le gaspillage d'énergie. En spécifiant exactement la longueur de course nécessaire, notre usine réduit le volume de fluide interne, permettant des temps de réponse plus rapides et des températures de fonctionnement plus basses. Dans un cas récent de ligne de presse automatisée, nous avons réduit la longueur de course de 70 mm par rapport à l'option disponible dans le commerce, ce qui a permis d'obtenir un temps de cycle 12 % plus rapide et une consommation d'huile hydraulique inférieure de 8 %.

Avantages en termes d'efficacité de la personnalisation des traits

• Chute de pression réduite :Une course plus courte signifie un trajet de fluide plus court à l'intérieur du cylindre, réduisant ainsi les pertes de pression et améliorant la réactivité de l'actionneur.
• Conception de machines compactes :Avec la longueur de course exacte, les châssis de machine peuvent être réduits, réduisant ainsi les coûts de matériaux et le poids total. Notre usine travaille avec les OEM pour intégrer les cylindres de manière transparente.
• Coûts de maintenance réduits :Une longueur de course appropriée minimise les charges latérales et les contraintes d'étanchéité, réduisant ainsi les temps d'arrêt imprévus. Nos propres données montrent que les cylindres à course personnalisée ont une fréquence de maintenance 30 % inférieure.
• Performance d'amorti optimisée :Lorsque la longueur de course est connue avec précision, nous pouvons concevoir des coussins internes qui décélèrent le piston en douceur, réduisant ainsi les chocs et le bruit en fin de course.

De plus, la longueur de course personnalisée nous permet d'incorporer des fonctionnalités avancées telles que des capteurs de position intégrés ou des mécanismes de verrouillage sans composants saillants. Par exemple, dans les plates-formes élévatrices, la précision de la longueur de course garantit que la plate-forme atteint des hauteurs de travail exactes sans extension excessive. Notre usine utilise l'usinage CNC pour atteindre des tolérances de course de ± 0,5 mm, garantissant la répétabilité dans les applications critiques en matière de positionnement. En fin de compte, la personnalisation devient un génériqueCylindre hydrauliqueen un composant aux performances adaptées qui améliore l’efficacité de l’ensemble du système hydraulique. Lorsque vous faites équipe avecRaydafon Technology Group Co., Limitée, vous bénéficiez d'une optimisation de la longueur de course soutenue par des calculs d'ingénierie rigoureux et une validation dans le monde réel.

Paramètres clés du vérin hydraulique : taille d'alésage, diamètre de tige et corrélation de course

Comprendre la relation entre la longueur de course et d'autres paramètres critiques garantit une conception équilibrée. Vous trouverez ci-dessous un tableau détaillé montrant commentRaydafon Technology Group Co., Limitéenormalise sonCylindre hydrauliquegamme, illustrant les limites de course recommandées en fonction des diamètres d'alésage et de tige pour des performances et une sécurité optimales. Les données sont dérivées des directives techniques de notre usine et de tests rigoureux sur le terrain.

Notre usine souligne que ces valeurs sont des points de départ ; pour les courses au-delà de ces limites, nous intégrons des caractéristiques de conception supplémentaires telles que des diamètres de tige plus grands, des roulements renforcés ou des configurations télescopiques. De plus, l'orientation de montage (horizontale ou verticale) influence la longueur de course autorisée, car les cylindres verticaux présentent moins de risques de flambage mais nécessitent un examen attentif de la chute du piston. ChaqueCylindre hydrauliquedepuisRaydafon Technology Group Co., Limitéeest accompagné d'une fiche technique détaillée où la longueur de course est corrélée à la capacité de charge maximale calculée. Nous proposons également des rapports d’analyse par éléments finis pour les applications critiques afin de garantir une fiabilité absolue.

Autres paramètres interdépendants de la longueur de course

• Type de montage de cylindre :Les supports à tourillon permettent des courses plus longues que les supports à bride en raison d'une meilleure répartition de la charge.
• Pression de fonctionnement :Une pression plus élevée (jusqu'à 350 bars) nécessite des courses plus courtes ou des diamètres de tige plus grands pour éviter le flambage.
• Matériau du joint :Pour les courses supérieures à 1 200 mm, nous utilisons des joints spécialisés à support en PTFE pour maintenir un faible frottement et empêcher l'extrusion.
• Plage de température :Les températures extrêmes peuvent affecter l’expansion des tiges ; les courses plus longues nécessitent une compensation pour la croissance thermique.

En se référant au tableau et à ces paramètres interdépendants, les ingénieurs peuvent sélectionner ou commander en toute confiance un vérin qui équilibre la longueur de course avec la taille de l'alésage et la résistance de la tige.Raydafon Technology Group Co., Limitéemaintient un vaste inventaire de composants, nous permettant de construire des cylindres avec des longueurs de course sur mesure sans longs délais de livraison. Cette flexibilité garantit que vous obtenez une solution conçue avec précision qui optimise à la fois les performances et la rentabilité.

Résumé et recommandations finales

La longueur de course est bien plus qu’une simple dimension de déplacement ; c'est la pierre angulaire de la fonctionnalité, de la sécurité et de l'efficacité des vérins hydrauliques. Tout au long de ce guide, nous avons examiné l'impact de la longueur de course sur la résistance au flambage, la stabilité du montage, la longévité des joints, la réponse du système et la conception globale de la machine. La sélection de la longueur de course correcte, que ce soit par une sélection minutieuse disponible dans le commerce ou par une ingénierie personnalisée, se traduit directement par une réduction des temps d'arrêt, un coût total de possession inférieur et une sécurité opérationnelle améliorée. ÀRaydafon Technology Group Co., Limitée, l'approche de notre usine intègre des outils de simulation avancés, la science des matériaux et des décennies d'expérience pratique pour fournir des vérins hydrauliques qui excellent dans les environnements les plus exigeants.

Pour tout nouveau projet ou rénovation, nous vous recommandons de commencer par une analyse complète des exigences cinématiques, des profils de charge et des contraintes de montage de l’application. Notre équipe d'ingénieurs est prête à vous aider à définir la longueur de course idéale et les paramètres associés. Ne laissez pas la longueur de course être une réflexion après coup : associez-vous à un fabricant qui la traite comme une variable de conception critique. ContactRaydafon Technology Group Co., Limitéeaujourd'hui pour discuter de vos besoins en matière de vérins hydrauliques et demander un devis personnalisé. Notre garantie d'usine et notre réseau d'assistance mondial garantissent que votre équipement fonctionne au maximum, cycle après cycle.

FAQ : questions courantes sur la sélection de la longueur de course
