Pourquoi les engrenages à vis sans fin de précision sont-ils utilisés pour les applications à forte réduction ?

À l’intérieur du boîtier compact d’un bras robotique industriel, un servomoteur tourne à 6 000 tours par minute. Pourtant, l’arbre de sortie se déplace avec une précision lente et délibérée, exerçant un couple de centaines de Newton-mètres pour positionner une lourde charge utile. L'élément qui rend possible cette transformation radicale est unÉquipement de précision: l'engrenage à vis sans fin. Entrez dans n’importe quelle usine de fabrication et vous trouverez des engrenages à vis sans fin à l’œuvre dans les convoyeurs, les ascenseurs, les machines-outils et les équipements d’emballage. Ce sont les héros méconnus de la transmission de puissance mécanique, convertissant une entrée à haute vitesse et un faible couple en une sortie à basse vitesse et un couple élevé avec une simplicité que les autres types d'engrenages ne peuvent égaler. Mais pourquoi les engrenages à vis sans fin sont-ils le choix par défaut pour les applications à forte réduction ? La réponse réside dans une combinaison unique de géométrie, de science des matériaux et de physique que les autres systèmes Precision Gear ne peuvent tout simplement pas reproduire.

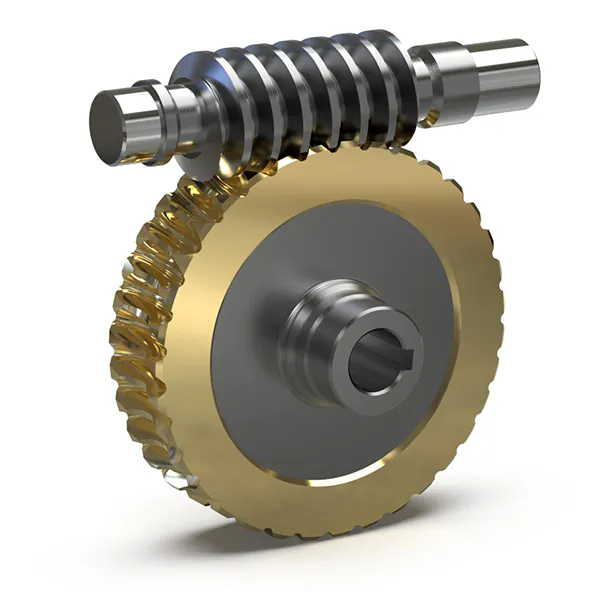

Une paire d'engrenages à vis sans fin se compose d'une vis sans fin filetée (l'élément moteur) et d'une roue dentée (l'élément entraîné). Cette configuration offre une solution élégante à un problème d'ingénierie fondamental : comment obtenir de grandes réductions de vitesse en une seule étape. Une vis sans fin à démarrage unique avec une roue à 60 dents offre un rapport de réduction de 60:1 dans un boîtier compact. Atteindre la même réduction avec des engrenages droits nécessiterait un agencement à plusieurs étages, ce qui augmenterait la complexité, le coût et l'espace. Au-delà de la capacité de réduction, les engrenages à vis sans fin offrent deux avantages supplémentaires qui sont essentiels dans de nombreuses applications : ils assurent un fonctionnement fluide et silencieux, et ils peuvent être conçus pour être autobloquants, empêchant tout mouvement inverse lorsque l'alimentation est coupée. Cet article explore les fondements techniques de la domination des engrenages à vis sans fin dans les applications à haute réduction, depuis ses principes géométriques jusqu'aux choix de matériaux qui définissent ses performances.

Table des matières

• 1. Qu'est-ce qui rend la géométrie d'un engrenage à vis sans fin idéale pour une réduction élevée ?
• 2. Comment l'action coulissante des engrenages à vis sans fin affecte-t-elle l'efficacité et l'usure ?
• 3. Pourquoi la fonction d'autoverrouillage est-elle essentielle dans les applications à forte réduction ?
• 4. Quelles spécifications techniques définissent un engrenage à vis sans fin de précision de haute qualité ?
• 5. Conclusion
• 6. Foire aux questions (FAQ)

1. Qu'est-ce qui rend la géométrie d'un engrenage à vis sans fin idéale pour une réduction élevée ?

Pour comprendre pourquoi les engrenages à vis sans fin excellent dans les applications à forte réduction, nous devons d'abord comprendre leur géométrie. Imaginez un boulon standard. Au fur et à mesure que vous le tournez, il avance linéairement le long de son arbre fileté. Imaginez maintenant enrouler ce boulon dans un cercle, de sorte que ses filetages deviennent une hélice continue. C'est un ver. La roue qui engrène avec elle est un engrenage avec des dents spécialement taillées qui correspondent au profil du filetage de la vis sans fin. Lorsque la vis sans fin tourne, ses filets s'engagent dans les dents de la roue, forçant la roue à tourner. C'est le principe fondamental du fonctionnement des engrenages à vis sans fin.

La clé d'une réduction élevée réside dans la relation entre la rotation de la vis sans fin et la rotation de la roue. Pour un ver à démarrage unique (un ver avec un seul thread continu), chaque rotation complète du ver fait avancer exactement un thread. Ce fil pousse contre une dent de la roue, ce qui fait que la roue se déplace d'une dent. Si la roue a 60 dents, la vis sans fin doit tourner 60 fois pour effectuer un tour complet de la roue. Le rapport de réduction est simplement le nombre de dents de la roue. Il s'agit d'une réduction de 60:1 obtenue avec une seule paire d'engrenages. En revanche, obtenir une réduction de 60:1 avec des engrenages droits nécessiterait au moins trois étages, chacun avec ses propres arbres, roulements et boîtiers, ce qui augmenterait considérablement la complexité et le coût de la transmission.

La géométrie devient encore plus puissante lorsqu’on considère des vers à démarrages multiples. Une vis sans fin à deux départs a deux filets, avançant de deux dents par rotation, ce qui entraîne un rapport de réduction des dents de roue divisé par deux. Un ver à trois départs divise le rapport par trois. Cette flexibilité permet aux concepteurs d'équilibrer le rapport de réduction et l'efficacité. Des taux de réduction plus élevés signifient généralement une efficacité moindre, car davantage de glissement est nécessaire. Les vers multi-démarrages offrent une efficacité plus élevée mais des taux de réduction inférieurs. Cette relation géométrique simple (le rapport est égal au nombre de dents divisé par les démarrages) est ce qui fait des engrenages à vis sans fin une solution si élégante pour les applications à forte réduction. Avec un seul étage, vous pouvez atteindre des ratios de 5:1 à plus de 100:1, une plage difficile à égaler avec d'autres types d'engrenages de précision.

Au-delà du calcul du rapport, la géométrie de l'engrenage à vis sans fin affecte également sa capacité de charge. Le fil du ver est une hélice continue, ce qui signifie que plusieurs dents sont en contact à un moment donné. Cela répartit la charge sur une plus grande surface, réduisant les contraintes de contact et permettant à l'engrenage de gérer des couples plus élevés qu'un engrenage droit comparable. Dans notre usine, nous fabriquons des engrenages à vis sans fin avec des profils de filetage rectifiés avec précision pour garantir un contact maximal et une concentration de contraintes minimale. Cet avantage géométrique explique pourquoi les engrenages à vis sans fin sont les engrenages de précision préférés pour les applications nécessitant un couple élevé dans un format compact.

2. Comment l'action coulissante des engrenages à vis sans fin affecte-t-elle l'efficacité et l'usure ?

Contrairement aux engrenages droits ou hélicoïdaux, où les dents roulent les unes contre les autres avec un glissement minimal, le contact entre une vis sans fin et sa roue est principalement glissant. Imaginez un morceau de craie traînant sur un tableau noir. Le fil de la vis sans fin glisse sur la face de chaque dent lors de sa rotation, créant une friction qui génère de la chaleur et consomme de l'énergie. Cette action de glissement est la principale raison pour laquelle les engrenages à vis sans fin sont moins efficaces que les autres types d'engrenages. En fonction du rapport de réduction et des paramètres de conception, l'efficacité peut varier de 50 % (pour les conceptions à rapport élevé et autobloquantes) à plus de 90 % (pour les conceptions à faible rapport et à démarrages multiples).

Il ne s’agit pas d’un défaut de conception ; c'est une conséquence physique de la géométrie. Le filetage de la vis sans fin est essentiellement une vis et les dents de la roue sont « l'écrou ». Dans toute paire vis-écrou, le glissement est le mouvement fondamental. L'avantage est que ce glissement permet un engagement continu et en douceur, éliminant l'impact et le bruit pouvant survenir avec les engrenages à contact roulant. Dans les applications où un faible bruit et de faibles vibrations sont essentiels, comme dans les équipements de fabrication de précision ou les dispositifs médicaux, ce compromis vaut largement la perte d'efficacité.

Pour gérer le frottement et l'usure provoqués par le glissement, les engrenages à vis sans fin s'appuient sur une combinaison soigneusement conçue de matériaux et de lubrification. La vis sans fin est généralement fabriquée à partir d'un acier trempé, tel que 42CrMo4 ou 20MnCr5, qui offre une surface dure et résistante à l'usure. La roue est fabriquée à partir d'un matériau plus souple, généralement du bronze phosphoreux (CuSn12 ou similaire). Le bronze agit comme un matériau « sacrificiel », se conformant au filetage de la vis sans fin et réduisant l'usure du composant de la vis sans fin, plus coûteux. Le bronze possède également d’excellentes propriétés portantes, réduisant le coefficient de frottement. La différence de dureté (la vis sans fin est généralement de 58 à 62 HRC, tandis que la roue en bronze est de 80 à 100 HB) est un choix de conception délibéré. Le bronze plus tendre s'use préférentiellement, protégeant la vis sans fin et permettant une longue durée de vie.

La lubrification est tout aussi critique. Les engrenages à vis sans fin nécessitent une huile à haute viscosité avec des additifs extrême pression (EP) pour maintenir un film lubrifiant suffisant sous les pressions et vitesses de glissement élevées. Sans lubrification adéquate, le contact glissant entraînera rapidement une usure de l'adhésif, des éraflures et une défaillance prématurée. Notre usine recommande des lubrifiants spécifiques pour chacun de nos produits Precision Gear, en fonction de la charge, de la vitesse et des conditions de fonctionnement. Nous concevons également nos carters d'engrenages avec une capacité d'huile et des ailettes de refroidissement adéquates pour dissiper la chaleur générée par la friction.

Le tableau suivant résume les principaux matériaux et propriétés de lubrification d'un engrenage à vis sans fin de précision typique de haute qualité.

Comprendre cette action de glissement est essentiel pour quiconque sélectionne un engrenage de précision pour les applications à forte réduction. Le compromis entre efficacité et bon fonctionnement, combiné à la sélection appropriée des matériaux et de la lubrification, est ce qui fait la réussite d'une conception d'engrenage à vis sans fin. Notre usine a affiné ces compromis au fil de décennies d'expérience, en optimisant nos produits Precision Gear pour offrir des performances fiables et durables dans les applications les plus exigeantes.

3. Pourquoi la fonction d'autoverrouillage est-elle essentielle dans les applications à forte réduction ?

Imaginez un monte-charge transportant une lourde charge. Soudain, le courant tombe en panne. Le moteur s'arrête et la charge commence à descendre sous l'effet de la gravité, accélérant jusqu'à atteindre une vitesse dangereuse. Dans une boîte de vitesses typique, cela se produirait. Dans un système d’engrenage à vis sans fin correctement conçu, ce n’est pas le cas. La charge s'arrête et reste suspendue, maintenue en place par la friction entre la vis sans fin et la roue. Il s'agit de la fonction d'autoverrouillage, une propriété unique aux engrenages à vis sans fin qui est essentielle dans de nombreuses applications à forte réduction.

La condition d’autoblocage provient de la même géométrie qui confère aux engrenages à vis sans fin leur grande capacité de réduction. La vis sans fin est une vis et la roue est un écrou. Lorsque vous arrêtez de tourner la vis, l'écrou ne fait pas reculer la vis à moins que la friction ne soit surmontée. Dans un engrenage à vis sans fin, l'autoblocage se produit lorsque l'angle de frottement (déterminé par le coefficient de frottement et l'angle de pression) dépasse l'angle d'attaque du filetage de la vis sans fin. Lorsque cette condition est remplie, la charge sur la roue ne peut pas surmonter le frottement pour faire tourner la vis sans fin. Le système se verrouille, maintenant la charge en place.

La fonction d'autoverrouillage n'est pas automatique. Cela dépend du rapport de réduction et du coefficient de frottement. En général, une vis sans fin à démarrage unique avec un rapport de réduction de 30 : 1 ou plus sera autobloquante dans des conditions de fonctionnement typiques. Une friction plus élevée (due à une charge accrue ou à une lubrification moindre) rend l'auto-verrouillage plus efficace. À l’inverse, une friction plus faible peut réduire ou éliminer l’autoblocage. C'est pourquoi le choix du lubrifiant est essentiel : un lubrifiant trop efficace pour réduire la friction peut par inadvertance détruire la capacité d'autoblocage de l'engrenage.

L'autoverrouillage est une fonction de sécurité cruciale dans de nombreuses applications. Il élimine le besoin de freins ou d'autres dispositifs de maintien, simplifiant ainsi la conception et réduisant les coûts. Il améliore également la sécurité en empêchant tout mouvement involontaire en cas de panne de courant. Par exemple, dans un système de convoyeur, l'autoverrouillage empêche le tapis de s'inverser lorsque le moteur est arrêté. Dans une machine-outil, il maintient l’outil en position lors d’une panne de courant. Cette fonctionnalité explique pourquoi les engrenages à vis sans fin sont largement utilisés dans les palans, les ascenseurs et toute application nécessitant le maintien de la charge.

Le compromis est l’efficacité. Les engrenages à vis sans fin autobloquants sont intrinsèquement moins efficaces que les modèles non autobloquants, car la friction est nécessaire pour obtenir l'effet de verrouillage. Le même frottement qui maintient la charge prive également le système d’alimentation en fonctionnement normal. Dans les applications où le maintien de la charge n'est pas requis, une vis sans fin multi-démarrage avec un coefficient de frottement inférieur peut être utilisée pour améliorer l'efficacité.

Nos ingénieurs d'usine peuvent calculer la condition d'autoverrouillage pour toute conception spécifique, en tenant compte du rapport de réduction, de l'angle de pression et du coefficient de frottement attendu. Cette analyse garantit que nos produits Precision Gear répondent aux exigences spécifiques de chaque application, en équilibrant le besoin de maintien de la charge et le besoin d'efficacité.

4. Quelles spécifications techniques définissent un engrenage à vis sans fin de précision de haute qualité ?

La sélection d'un engrenage de précision pour une application à forte réduction nécessite une évaluation approfondie des spécifications techniques. Ces paramètres définissent les performances, la longévité et l'adéquation de l'engrenage à une application donnée. Le tableau suivant donne un aperçu des principales spécifications de nos produits d'engrenages à vis sans fin de précision. Chaque paramètre est soigneusement contrôlé au cours de notre processus de fabrication pour garantir des performances constantes et fiables.

Chaque spécification de ce tableau raconte une histoire sur les performances de l'équipement. L'entraxe détermine la taille et la capacité de couple de l'engrenage. Un entraxe plus grand permet d'utiliser des engrenages plus grands, qui peuvent supporter des charges plus élevées. Le rapport de réduction est le principal paramètre définissant la fonction de l'engrenage. Le module et le profil des dents déterminent la résistance et la douceur du fonctionnement de l'engrenage. Le niveau de précision des engrenages, généralement DIN 4 à 6 pour les engrenages à vis sans fin de haute qualité, affecte directement le bruit, les vibrations et la douceur de la transmission. Les produits Precision Gear de notre usine sont fabriqués selon la norme DIN 5 ou supérieure, garantissant des performances exceptionnelles dans les applications exigeantes.

Notre usine utilise des équipements avancés de meulage et de mesure CNC pour atteindre et vérifier ces spécifications. Nos rectifieuses peuvent produire des profils de dents avec une précision au micron, garantissant ainsi un modèle de maillage et une répartition de la charge corrects. Nos équipements de mesure, notamment des testeurs d'engrenages et des machines à mesurer tridimensionnelles, vérifient que chaque engrenage respecte les tolérances spécifiées. Cette attention aux détails est ce qui distingue un engrenage de précision de haute qualité d'un engrenage standard, et c'est pourquoi nos produits jouissent de la confiance dans les secteurs où la fiabilité et la précision sont primordiales.

5. Conclusion

L'engrenage à vis sans fin de précision est une classe de maître en matière de compromis techniques. Sa géométrie offre des rapports de réduction naturels à grande vitesse difficiles à obtenir avec d'autres types d'engrenages. Son action coulissante, tout en réduisant l'efficacité, permet un fonctionnement fluide et silencieux et permet une capacité d'autoverrouillage essentielle à la sécurité dans de nombreuses applications. La combinaison de vis sans fin en acier trempé et de roues en bronze, soutenues par une lubrification appropriée, donne un système de transmission durable qui offre des années de service fiable. Que vous conceviez un système de convoyeur, une machine-outil ou un outil agricole, l'engrenage à vis sans fin offre une solution simple, efficace et éprouvée.

ÀRaydafon, notre usine fabrique des produits Precision Gear de haute qualité depuis plus de 20 ans. Nos engrenages à vis sans fin sont conçus pour répondre aux spécifications les plus exigeantes, avec des degrés de précision jusqu'à DIN 5. Nous proposons une gamme complète de tailles et de rapports, soutenue par un support technique complet et un contrôle qualité rigoureux. Si vous recherchez un partenaire fiable pour vos besoins en matière d'engrenages de précision, nous vous invitons à nous contacter pour discuter de votre application. Contactez Raydafon Technology Group Co., Limited aujourd'huipour découvrir comment nos solutions d'engrenages à vis sans fin de précision peuvent alimenter votre prochain projet.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre un ver à démarrage unique et un ver à démarrage multiple, et comment puis-je choisir entre eux ?

Réponse : Une vis sans fin à démarrage unique possède un filetage continu, ce qui entraîne le taux de réduction le plus élevé pour un nombre de dents de roue donné. Le rapport de réduction est égal au nombre de dents de la roue. Un ver à démarrages multiples comporte deux threads ou plus, ce qui réduit le taux de réduction mais augmente l'efficacité. Par exemple, une roue à 60 dents avec une vis sans fin à démarrage unique donne un rapport de 60 : 1 ; avec un ver à deux démarrages, le rapport est de 30:1. Choisissez un ver à démarrage unique lorsqu’une réduction maximale est requise et que l’efficacité est moins critique. Choisissez un ver multi-démarrage lorsque vous avez besoin d'une réduction modérée avec une efficacité plus élevée, ou lorsque l'autoverrouillage n'est pas requis.

Question 2 : Pourquoi les engrenages à vis sans fin génèrent-ils autant de chaleur et comment cela peut-il être géré ?

Réponse : La chaleur dans un engrenage à vis sans fin est générée par le frottement de glissement entre la vis sans fin et les dents de la roue. Il s’agit d’une caractéristique inhérente à la géométrie des engrenages à vis sans fin. Pour gérer la chaleur, les systèmes à vis sans fin nécessitent une lubrification adéquate pour réduire la friction et évacuer la chaleur. Le boîtier doit être conçu avec une surface suffisante pour dissiper la chaleur par convection. Dans les applications haute puissance, un refroidissement forcé (refroidissement par ventilateur ou refroidissement liquide) peut être nécessaire. Notre usine peut recommander la méthode de refroidissement appropriée pour votre application spécifique.

Question 3 : Comment puis-je déterminer si mon engrenage à vis sans fin subit une usure excessive ?

Réponse : Les signes les plus courants d'usure excessive d'un engrenage à vis sans fin sont un jeu accru, une augmentation du bruit et des températures de fonctionnement plus élevées. L'inspection visuelle des dents de l'engrenage peut révéler des signes d'usure, tels qu'un aspect poli ou usé, des piqûres ou des éraflures. Une analyse régulière de l'huile peut détecter la présence de particules d'usure, fournissant ainsi une indication précoce de l'usure. La méthode la plus fiable consiste à surveiller les performances de l'engrenage au fil du temps et à effectuer des inspections périodiques. Notre usine recommande un programme d'inspection de routine basé sur les conditions de fonctionnement de l'engrenage.

Question 4 : Un engrenage à vis sans fin peut-il être entraîné en marche arrière par la charge ?

Réponse : Cela dépend de la conception de l'équipement. Si l'engrenage est autobloquant, la charge ne peut pas entraîner la vis sans fin en marche arrière. Cependant, si la friction est insuffisante (en raison d'une faible charge, d'une lubrification élevée ou d'une conception à démarrages multiples avec un faible rapport de réduction), la charge peut faire reculer la vis sans fin. Dans de nombreuses applications, cela n'est pas souhaitable et la fonction d'auto-verrouillage est intentionnellement incorporée. Dans d'autres applications, la conduite arrière peut être requise pour des raisons de sécurité ou de fonctionnement. Notre usine peut concevoir un engrenage de précision doté des caractéristiques d'autoverrouillage appropriées pour votre application spécifique.

Question 5 : Quelle est la qualité de précision typique pour un engrenage à vis sans fin de haute qualité ?

Réponse : Un engrenage de précision de haute qualité est généralement fabriqué selon les normes de qualité DIN 5 ou AGMA 12 ou mieux. Ces qualités garantissent un fonctionnement fluide, un faible bruit et un jeu minimal. Pour les applications moins exigeantes, DIN 6-7 peut être acceptable. Notre usine peut fabriquer des engrenages à vis sans fin de qualité DIN 4 pour les applications de la plus haute précision, telles que le positionnement de machines-outils et la robotique. Le choix du degré de précision dépend des exigences de précision et de bruit de l'application.
